炭素鋼、合金鋼、ステンレス鋼、工具鋼：各カテゴリーの重なり方

4種類の鋼の分類が実際に意味すること

成分、分類、用途は異なる問題である

一般的な4分類――炭素鋼、合金鋼、ステンレス鋼、工具鋼――は、鋼を説明する3つの異なる方法を混在させています。成分は、どの元素がどの程度含まれているかを問うものです。分類は、規格が材料をどのように区分しているかを問うものです。用途は、その鋼が何のために使用されるのかを問うものです。これらの問いは同じ方向を示すことも多い一方で、相互に排他的な4つの種類を生み出すわけではありません。

鋼は、炭素を2%未満含む鉄と炭素の合金である。 Strong evidence

[1][1] Steel Facts. World Steel Association. World Steel Association publication, 2024.

鋼は、そもそも合金です。World Steel Associationは2024年、鋼を炭素を2%未満含む鉄-炭素合金と定義しました。この定義は、材料が鉄と炭素だけを含むという意味ではありません。商用鋼には、マンガン、ケイ素、硫黄、リン、クロム、ニッケル、モリブデン、バナジウムなどの元素も含まれています。意図的に添加されるものもあれば、製造工程や原料に由来して残留するものもあります。

[2][2] ASM Handbook article on carbon and low-alloy steels. ASM International. ASM Handbook, 2024.

炭素含有量は、依然として主要な整理変数です。ASM Internationalは、普通炭素鋼の炭素含有量は一般に約0.10%から1%超までの範囲にあると説明しています。AISI/SAE 1020、1040、1080は、記号がどのような意味を持つかを示す例です。末尾の2桁は、百分率の100分の1単位で表した公称炭素含有量を示すため、これらの鋼種は、おおむね炭素を0.20%、0.40%、0.80%含むものに対応します。ただし、許容範囲を規定するのは完全な規格であり、番号だけで該当する規格に代えることはできません。

炭素含有量を増やすと、適切な加工または熱処理後の硬さと強度を高められる一方、延性が低下し、溶接が難しくなることがよくあります。また、焼入れおよび焼戻しに対する鋼の応答も変化します。これは化学的・冶金学的な説明であり、用途を示す名称ではありません。AISI/SAE 1040は普通炭素鋼の鋼種ですが、それから作られた部品は、機械、輸送機器、その他の設計アセンブリに使用される可能性があります。

「合金鋼」は、最も一般的な表現上の問題を生じさせます。日常的な用法では、この語は合金元素を含むあらゆる鋼を意味し得るため、ほぼすべての商用鋼が含まれてしまいます。規格上の用語では、より狭い意味を持ちます。AISC Code of Standard Practiceで用いられるASTM A941の定義は、炭素鋼および合金鋼をステンレス鋼と区別しています。炭素鋼とは、ステンレス鋼以外で、ASTM A941の炭素鋼の定義に適合する鋼です。合金鋼とは、ステンレス鋼以外で、ASTM A941の合金鋼の定義に適合する鋼です。したがって、「合金鋼」は規格上の分類であり、すべての鋼の同義語ではありません。

この区別は、単に実験室でクロム、ニッケル、マンガンを検出できるかどうかではなく、規定された化学成分と分類規則に基づきます。これらの元素が少量、炭素鋼の規格に含まれることもあります。合金鋼の規格では、合金元素の添加により意図的な役割が与えられ、焼入性、強度、靭性、または熱処理への応答が管理される場合があります。

ステンレス鋼は、クロムを少なくとも10.5%含む。 Strong evidence

[3][3] Steel Facts. World Steel Association. World Steel Association publication, 2024.

ステンレス鋼は、主としてクロム含有量と耐食性によって識別されます。World Steel Associationによれば、ステンレス鋼は少なくとも10.5%のクロムを含みます。酸素を含む環境では、クロムが酸素と反応して薄い保護層を形成し、耐食性に寄与します。この閾値により、多くの規格ではステンレス鋼が通常の炭素鋼および合金鋼の分類から区別されます。しかし、クロムの割合だけでは、すべてのステンレス鋼種を説明できません。ニッケル、モリブデン、窒素、炭素、マンガンなどの元素は、相のバランス、溶接性、孔食抵抗、強度、磁気的応答、熱処理特性に影響します。そのため、フェライト系ステンレス鋼とオーステナイト系ステンレス鋼は、いずれもクロムの要件を満たしながら、挙動が大きく異なることがあります。

4つの別々の箱ではなく、分類が重なり合う理由

分類が重なり合うのは、それぞれが異なる軸を説明しているためです。ある鋼は、化学成分と耐食性によってステンレス鋼に分類されたうえで、製品規格、鋼種記号、使用用途によってさらに特定されます。ステンレス鋼種が切削工具に選ばれることはありますが、「ステンレス鋼」であるというだけで、通常の機能的な意味における工具鋼になるわけではありません。反対に、相当量のクロムを含む工具鋼でも、ステンレス鋼に関連付けられる成分および挙動の要件を満たすとは限りません。[4][4] ASM Handbook article on tool steel. ASM International. ASM Handbook, 2024.

ASMは工具鋼を、その機能によって説明しています。すなわち、製造部品へと材料を切削、成形、その他の方法で加工するための工具を作るのに使用される鋼です。これは機能に基づく名称です。工具鋼では、硬さ、高温硬さ、耐摩耗性、靭性、寸法安定性、使用中の軟化に対する抵抗性を組み合わせて求められることがよくあります。ASMの2024年の解説によれば、現代の工具鋼種の多くは、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムを含みます。これらの添加元素は、硬質炭化物を生成し、焼入性を高め、耐摩耗性を向上させ、または高温で強度を維持することに寄与します。

こうした化学成分によって、用途に基づく意味が失われるわけではありません。クロムを含む工具鋼が自動的にステンレス鋼になるわけではなく、ステンレス鋼が自動的に工具鋼になるわけでもありません。鋼種の分類は、適用される体系と、意図された技術的な説明によって決まります。

炭素鋼および合金鋼も、用途による分類と重なります。普通炭素鋼が成形加工に使用されることはありますが、どの規格においても工具鋼になるわけではありません。同様に、軸に使用される合金鋼も、軸の形状によって定義されるものではありません。成分が一つの境界を定め、機能と規格が別の境界を定めます。

鋼種記号は、さらに3つ目の層を加えます。AISIおよびSAEの体系では、普通炭素鋼種にAISI/SAE 1020、1040、1080などの数値記号が一般的に使用されます。その他の番号体系は合金鋼の系列を識別し、ステンレス鋼種には、304や316などのAISI記号、製品規格、または統一番号体系が一般的に使用されます。これらのラベルは確立された鋼種としての識別情報を伝えますが、それだけで特定の硬さ、微細組織、表面状態、または使用結果が保証されるわけではありません。加工履歴が重要です。

ASTM、AISI、SAE、ASM、AISCの用語の役割[5][5] Scope of ASTM Committee A01. ASTM International. ASTM Committee A01 scope, 2024.[6][6] ASTM Committee A01 Fact Sheet. ASTM International. ASTM International committee fact sheet, 2016.

ASTMは、北米の鋼材文書で使用される規格体系の大部分を提供しています。ASTM Committee A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、その他の鉄基合金について、規格、試験方法、用語、および関連規格を扱います。その組織構成からも、これらの分類を孤立した箱として扱うべきではない理由が分かります。炭素鋼管製品、ステンレス鋼および合金鋼の管製品、ステンレス鋼の薄板・帯鋼、工具鋼について、相互に関連しながらも別個の分科委員会が対応しています。

AISIおよびSAEは、鋼種記号と、歴史的な合金命名体系において特に重要です。これらの番号は、認識された化学成分系列を簡略化して示すものであり、すべての特性について普遍的な説明を行うものではありません。ASM Internationalは、成分、微細組織、加工、用途がどのように結び付くかを説明する技術資料を提供していますが、単なる別の4分類体系ではありません。

AISCは、構造用鋼の実務においてこれらの用語を適用しています。AISC Code of Standard Practiceの用語集はASTM A941に基づいており、その定義では「炭素鋼」と「合金鋼」に、ステンレス鋼を除外する管理された意味を与えています。したがって、実務上の修正点は明快です。まず、その問いが成分、規格上の分類、鋼種記号、用途のいずれに関するものかを確認してください。そのうえで初めて、「炭素」、「合金」、「ステンレス」、「工具」という語によって鋼を正確に説明できます。

鉄–炭素合金としての鋼

炭素含有量2%未満という定義

World Steel Associationは、鋼を炭素含有量が2%未満の鉄と炭素の合金と定義している（2024年）。この化学的境界は、鋼について論じる際の基盤となるが、鋼がどのように分類され、どのような挙動を示すかを完全に説明するものではない。鋼種には、この上限未満の炭素に加えて、マンガン、ケイ素、クロム、ニッケル、モリブデン、バナジウム、タングステン、ニオブ、ホウ素、その他の元素が含まれる場合がある。それぞれの添加元素の量と目的は、炭素含有率と同程度に重要となることがある。

この境界はまた、「炭素鋼」、「合金鋼」、「ステンレス鋼」、「工具鋼」を、相互に排他的な4つの化学的系列として扱うべきではない理由も説明している。冶金学上、鉄が炭素や、一般にはその他の元素と結合しているため、すべての鋼は合金である。しかし、規格用語では、「合金鋼」が「炭素鋼」とは別のカテゴリーを示すことがある。カテゴリーは、定義、除外事項、意図された機能、および製品に適用される規格によって決まる。

ASTM A941の用語に基づくAISC Code of Standard Practiceの用語集では、炭素鋼を、ASTM A941の炭素鋼の定義に適合するステンレス鋼以外の鋼と定義している。合金鋼についても並行した定義を採用しており、ASTM A941の合金鋼の定義に適合するステンレス鋼以外の鋼としている。したがって、ある材料が「合金鋼」であるという日常的な表現は、単に合金元素が存在するという事実以上の意味を持つ場合がある。組成は一つの問題であり、適用される分類は別の問題である。

ステンレス鋼は、この区別を明確に示している。Worldsteelは、ステンレス鋼を少なくとも10.5%のクロムを含む鋼とし、クロムが酸素と反応して耐食性の保護層を形成すると説明している（2024年）。このしきい値によって、認知されたステンレス鋼のカテゴリーが定められるが、クロム含有量だけであらゆるステンレス鋼種を説明できるわけではない。炭素、ニッケル、モリブデン、窒素、マンガン、チタン、ニオブ、および材料の加工履歴は、相のバランス、腐食挙動、強度、溶接性、熱処理の選択肢に影響を及ぼす。

工具鋼は、主として機能を基準に体系化されている。ASMは工具鋼を、材料を切削、成形、またはその他の方法で加工部品へと形作る工具の製造に使用される鋼と説明している。現代の工具鋼種の多くは、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムを含む（ASM International, 2024年）。したがって、一部の工具鋼は化学的には合金鋼やステンレス鋼と重なり得るが、工具鋼という designation は、耐摩耗性、変形抵抗、熱曝露への耐性、または繰り返し接触への耐性といった、材料に要求される使用条件を反映している。

米国材料試験協会A01委員会は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、および関連する鉄基合金について、仕様、試験方法、用語、および規格を策定する。 Strong evidence

ASTM Committee A01は、これらの重なり合う表示の基礎となる規格の枠組みを提供している。その対象範囲には、炭素鋼、合金鋼、ステンレス鋼、工具鋼、およびその他の鉄合金に関する仕様、試験方法、用語、ならびに関連規格が含まれる。ASTMの委員会組織には、炭素鋼管状製品、ステンレス鋼および合金鋼管状製品、平板圧延ステンレス鋼、工具鋼について、それぞれ別個の分科委員会が設けられている。文書が別々であることは、化学組成が別々であることを意味しない。それは、鋼の分類が製品形状、用途、試験要件にも従うことを示している。

鉄、炭素、そして鋼のマトリックス

鉄は主要な金属マトリックスを供給するが、「鉄」は単一の固定された構造を意味するものではない。純鉄は温度によって結晶構造を変化させる。低温では体心立方構造を持つフェライトとなり、より高い温度範囲では面心立方構造を持つオーステナイトとなる。炭素はこれらの鉄格子内の侵入位置を占め、その固溶度は両者の間で大きく変化する。

この小さな原子は、構造上大きな影響を及ぼし得る。フェライトに溶解した炭素は鉄格子を歪ませ、塑性変形を可能にする欠陥である転位の移動を妨げる。炭素はまた、鉄やその他の元素と結合して炭化物を形成することがある。冷却中には、組成と熱履歴によって、マトリックスがフェライト、パーライト、ベイナイト、マルテンサイト、またはこれらの組み合わせのいずれになるかが決まる。結果として生じるミクロ組織が、炭素量そのものよりも、鋼の応答の多くを決定する。

普通炭素鋼の炭素含有量は、一般に約0.10%から1%超までの範囲にある。 Strong evidence

[7][7] ASM Handbook article on carbon and low-alloy steels. ASM International. ASM Handbook, 2024.

ASM Internationalによれば、普通炭素鋼の炭素含有量は一般に約0.10%から1%超の範囲にある。AISI/SAE 1020、1040、1080は代表的な鋼種である。これらの designation は、AISI/SAE体系における公称炭素範囲を示唆するが、鋼種番号は性能を直接保証するものではない。最終的な挙動は、規定された化学組成、製品の厚さ、加工履歴、冷却速度、ならびに焼なまし、焼ならし、焼入れ、焼戻しなどの処理の有無によって決まる。

焼入性焼入性 冷却中に、所定の深さまで硬化組織を形成する鋼の能力。

マトリックスには、鉄原子と置換して格子内に入る置換型合金元素や、冷却または時効中に形成される析出物も含まれることがある。マンガンは変態挙動と焼入性に影響を及ぼし得る。クロムは焼入性、炭化物形成、耐食性に寄与し得る。ニッケルは靱性と相安定性に影響を与え得る。モリブデンは焼入性と高温における軟化抵抗に影響を及ぼし得る。これらは役割であって、単一元素と特性を単純に対応させる方程式ではない。同じ添加元素でも、その濃度、共存元素、熱履歴、ミクロ組織によって結果は異なり得る。

炭素含有量が加工への応答を変える理由

炭素は、相変態と熱処理中に利用可能な焼入れ可能な材料の量の双方に影響を与えるため、加工に対する鋼の応答を変化させる。適切な鋼をオーステナイト域まで加熱し、その後急速に冷却すると、炭素はオーステナイトがマルテンサイトへ変態するのを助ける。マルテンサイトは高い硬さをもたらし得るが、過度の脆性を低減し、望ましい特性バランスを安定させるために、通常は焼戻しが必要となる。

同等の条件では、低炭素鋼は一般に炭素に富むマルテンサイトを形成しにくいため、その焼入れへの応答は高炭素鋼種とは異なる。炭素量が多いほど、硬化後に得られる潜在的な硬さは高くなり得るが、結果は断面寸法、冷却の厳しさ、オーステナイト化処理、初期結晶粒組織、合金元素の添加にも依存する。これらの条件を考慮せず、特定の炭素増加量に対して一定の硬さの増加を割り当てるのは妥当ではない。

炭素は、溶接、成形、機械加工、熱間加工の挙動にも影響を及ぼす。低炭素マトリックスは、一般に高炭素マトリックスよりも変形や溶接に適応しやすいが、溶接性は炭素含有率だけで決まるわけではない。溶接施工では、硬化性のある組織、 水素、拘束、厚さ、ならびに炭素と合金元素の複合効果を考慮しなければならない。成形工程では、初期ミクロ組織と加工硬化応答によって、公称上は類似した鋼種が許容可能な挙動を示すかどうかが決まることがある。

したがって、加工によって、現場における組成の意味は変化し得る。焼入れによってマルテンサイトが形成されることがあり、より緩やかな冷却ではフェライトとパーライトが生成し、制御冷却ではベイナイトが生成することがある。焼戻しは炭化物の分布を変化させ、応力を緩和することがある。冷間加工は転位の蓄積によって強度を高める一方、その後の焼なましは回復と再結晶によって延性を回復させることができる。

炭素は鋼の定義と挙動に不可欠であるが、完全な分類体系でも、単独で性能を予測する指標でもない。規格上の designation は、定義された鋼種または製品カテゴリーを特定する。化学組成は何が存在するかを説明する。加工は、最終特性を媒介するミクロ組織を形成する。この3つの段階を混同することが、炭素鋼、合金鋼、ステンレス鋼、工具鋼が、実際には重なり得るにもかかわらず、互いに対立する表示として提示されることが多い理由である。

炭素鋼：定義、等級、および限界

ASMの用語における普通炭素鋼

「炭素鋼」は、鉄と炭素だけで作られた鋼を意味しない。すべての商用鋼には、意図的に添加されたか、加工工程の残留物として残ったかにかかわらず、少量の追加元素が含まれている。World Steel Associationは、鋼を炭素含有量が2%未満の鉄–炭素合金と説明している。普通炭素鋼という表現は、より限定的である。これは、特定の合金効果を生じさせるために別の合金元素を指定最小量以上添加することなく、主として炭素含有量と加工によって所期の特性を得る鋼を指す。

ASMによる炭素鋼および低合金鋼の扱いでは、普通炭素鋼はおよそ0.10%の炭素から1%を超える炭素までの範囲に置かれている。これは広い組成範囲であり、単一の等級や性能区分ではない。炭素量が約0.10%の鋼と、1%を超える鋼とでは、成形、溶接、焼入れ、および使用中の挙動が大きく異なる。共通する名称が示すのは、炭素が主たる意図的合金化変数であるという点にすぎず、強度、硬さ、靭性、または熱処理応答が同一であることを保証するものではない。

普通炭素鋼にも、マンガン、シリコン、硫黄、リン、その他の残留元素または加工に関連する元素が含まれている。例えばマンガンは、脱酸を助け、硫黄と結合するため、一般的に含有されている。その存在だけで、当該鋼種が低合金鋼になるわけではない。分類上の問題は、適用される規格または呼称体系の下で、ある元素に指定最小含有量が設定され、意図的な合金化の役割が与えられているかどうかである。

炭素は、鋼のミクロ組織と、そのミクロ組織の熱処理に対する応答に直接影響を及ぼす。一般に炭素量を増やすと、適切な焼入れ後に得られる硬さを高めることができる。これは、より多くの炭素をマルテンサイト中に保持できるためである。一方で、延性と溶接性は低下する傾向があり、熱サイクルの制御が不十分な場合には、割れに対する感受性が高まる可能性がある。これらの影響は、断面寸法、冷却速度、前加工、およびその他の元素に依存する。そのため、炭素含有量だけから完成部品の特性を予測することはできない。

規格は、さらに別の層を加える。ASTM Committee A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、その他の鉄基合金を対象とする規格、試験方法、用語、および関連文書を維持管理している。その活動は、化学成分の表示を完全な材料仕様と取り違えてはならない理由を示している。製品規格は、化学成分の限界値、引張特性の要求事項、熱処理、寸法、試験、および納入状態を同時に規定することがある。

AISI/SAE 1020、1040、および1080

AISI/SAE 1020、1040、および1080は、ASMが挙げる代表的な普通炭素鋼の鋼種である。4桁の呼称は、おおよその公称炭素含有量を示すが、完全な化学成分および製品仕様に代わるものではない。

公称炭素含有量（%）

AISI/SAEの呼称法では、最初の2桁が鋼の大まかな系列を示す。これら3例における「10」は、クロム、ニッケル、またはモリブデン合金系列ではなく、普通炭素鋼であることを示している。最後の2桁は、原則として百分率の100分の1単位で表した炭素含有量を示す。

• AISI/SAE 1020 は、約0.20%の炭素を示す。
• AISI/SAE 1040 は、約0.40%の炭素を示す。
• AISI/SAE 1080 は、約0.80%の炭素を示す。

これらの数字は略号であり、実験室で測定された結果そのものではない。1040のような呼称は、すべての溶解が正確に0.40%の炭素を含むことを意味しない。また、硫黄、リン、マンガン、シリコン、結晶粒度管理、介在物管理、棒鋼の状態、鋼板の状態、または熱処理も規定しない。許容される化学成分範囲は、該当する材料規格または仕様書によって定められる。したがって、特定の規格に基づいて発注、試験、または認証された製品には、4桁のAISI/SAE番号からは読み取れない要求事項が付されている場合がある。

1020から1040、1080へと進むことで、炭素の実用的な影響が分かる。1020の組成は、普通炭素鋼の範囲内では比較的低炭素であり、実際の結果は厚さや状態に左右されるものの、一般に高炭素側の例よりも成形および溶接に適している。1040の組成では、適切な処理後の硬さと強度に対する炭素の寄与がより大きくなる。炭素量が約0.80%の1080は、鉄–炭素系の共析域付近に位置し、冷却条件と加工条件に応じて、熱処理により主としてパーライト組織またはマルテンサイト組織を生成できる。ただし、この呼称だけでは、部品が焼なまし状態、焼ならし状態、焼入れ焼戻し状態、または別の状態で供給されているかどうかは分からない。

炭素含有量は焼入性にも影響するが、炭素と焼入性は同一の用語ではない。炭素はマルテンサイトが到達し得る硬さを左右する一方、合金添加元素と断面寸法は、冷却中に鋼がどれだけ深く硬化できるかに大きく影響する。同じ公称処理を施しても、1080の厚い断面と薄い断面では、断面全体に形成される組織が異なる可能性がある。鋼種名だけでは、この違いを解決できない。

同じ注意は性能に関する主張にも当てはまる。AISI/SAE 1020、1040、または1080は、組成の系列を示すものである。それだけで、単一の降伏強さ、衝撃靭性、疲労限度、被削性の値、または腐食速度を定めるものではない。これらの結果を評価するには、製品形状、状態、試験方法、および適用される仕様書が必要である。

炭素鋼と低合金鋼の違い

普通炭素鋼と低合金鋼を区別する重要な点は、添加元素の役割と指定量である。普通炭素鋼は、主たる合金元素として炭素を中心に位置付け、意図的な合金効果を得るために別の元素を指定最小量以上添加することを必要としない。低合金鋼には、焼入性、強度、靭性、耐摩耗性、焼戻し抵抗性、または腐食挙動を変化させるため、一般にクロム、ニッケル、モリブデン、バナジウム、マンガン、またはこれらの組み合わせが意図的に添加されている。

あらゆる普通炭素鋼と低合金鋼を区分する、単一の普遍的な含有率境界は存在しない。異なる呼称体系や規格は、それぞれ異なる組成限界を用いて鋼種系列を定義している。そのため、ASTM A941の用語が重要になる。同規格は、炭素鋼と合金鋼を規格上の区分として区別しているが、冶金学的な意味では、いずれも鉄基合金である。ASTM A941を参照するAISCのCode of Standard Practice用語集では、炭素鋼を、ステンレス鋼以外でASTM A941の炭素鋼の定義に適合する鋼と定義し、合金鋼を、ステンレス鋼以外で同規格の合金鋼の定義に適合する鋼と定義している。この規格上の文脈における「合金鋼」は、炭素鋼に合金元素が含まれていないという主張ではない。[8][8] Steel Facts. World Steel Association. World Steel Association publication, 2024.

このため、一般的な鋼材ガイドにおける4つの分類を、互いに完全に分離した箱として扱うべきではない。ステンレス鋼も化学的には合金であるが、規格では別の区分として扱われる。World Steel Associationは、ステンレス鋼の定義上のしきい値として少なくとも10.5%のクロムを挙げており、クロムは酸素と反応して耐食性の保護層を形成する。工具鋼は主として用途によって分類される。すなわち、切削、成形、またはその他の方法による材料加工に用いる工具を作るための鋼であり、多くの工具鋼種には相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムが含まれている。したがって、ある鋼種が普通炭素鋼、規格上の分類における合金鋼、または用途に基づく説明における工具鋼となり得るのは、該当する化学成分、規格、および用途がその説明を裏付ける場合に限られる。

炭素鋼には限界がある。炭素量を増やすと得られる硬さを向上させられる一方で、溶接性と延性を損なう可能性がある。また、意図的な合金元素の添加を省くと、焼入性、高温安定性、耐摩耗性、または耐食性が制限される可能性がある。呼称は、化学成分についての初期的な手掛かりを与える。完全な答えは、適用される規格と、鋼の実際の状態にある。

合金鋼：「合金」という言葉が混乱を招く理由

すべての鋼は合金化されているが、規格では依然として「合金鋼」が用いられる

科学的な意味では、鋼はもともと合金である。World Steel Associationは2024年、鋼を、炭素含有量が2%未満の鉄と炭素の合金と定義した。鉄が主成分であり、炭素は鉄の結晶構造における格子間位置を占め、材料の変態挙動、硬さ、強度、熱処理への応答を変化させる。したがって、日常的な言い方で「普通炭素鋼」と呼ばれる鋼であっても、純鉄ではない。

ここに一見すると矛盾が生じる。すべての鋼が合金であるなら、なぜ仕様書や工学分野の資料では、「合金鋼」という別の分類も用いられるのだろうか。

答えは、化学ではなく分類にある。規格上の用語として、「合金鋼」は通常、その化学成分または仕様によって炭素鋼の分類から外れる、ステンレス鋼ではない鋼の定義された分類を指す。これは、炭素鋼に合金元素がまったく含まれていないという意味ではない。また、合金鋼が、化学成分も特性も一つに固定された単一の系統であるという意味でもない。

化学成分と分類は関連しているが、同一ではない。ある規格体系では、鋼にマンガン、シリコン、銅、ニッケル、クロムなどの元素が残留量または規定量含まれていても、必ずしも合金鋼とは呼ばれない。材料がどのように分類されるかは、適用される仕様が決定する。製品形状、想定される使用環境、熱処理、ならびに適用される規格のすべてが、呼称に影響し得る。

ステンレス鋼との区別も規格に基づくものであるが、ステンレス鋼には明確な化学成分上の基盤がある。World Steel Associationによれば、ステンレス鋼は少なくとも10.5%のクロムを含む。クロムは酸素と反応して、鋼表面に薄く耐食性のある保護層を形成する。このしきい値はステンレス鋼の分類を定めるのに役立つが、クロム含有量だけであらゆるステンレス鋼種を説明できるわけではない。炭素、ニッケル、モリブデン、窒素、さらに加工方法も、組織と腐食挙動に影響を与える。

非ステンレス鋼種では、炭素含有量が依然として主要な変数である。ASM Internationalは2024年、普通炭素鋼の炭素含有量は一般に約0.10%から1%超の範囲にあると報告した。AISI/SAE 1020、1040、1080は呼称の並びを示す例である。最初の2桁は鋼の大まかな系統を示し、最後の2桁は100分の1質量%単位で表したおおよその公称炭素含有量を示す。これらの数字が示すのは化学成分であって、硬さ、引張強さ、または使用時の結果を保証するものではない。製品の状態と熱処理も依然として重要である。

AISC用語集を通じたASTM A941の用語

ASTM Committee A01は、これらの用語の基盤となる規格体系の多くを担っている。その対象範囲には、炭素鋼、合金鋼、ステンレス鋼、工具鋼、その他の鉄基合金に関する仕様、試験方法、用語、関連規格が含まれる。ASTMはまた、製品や材料の分類ごとに、複数の分科委員会に分かれて活動している。2016年のASTM Committee A01のファクトシートには、炭素鋼管製品、ステンレス鋼および合金鋼の管製品、平板圧延ステンレス鋼、工具鋼について、それぞれ別個のグループが記載されていた。

AISC Code of Standard Practiceの用語集は、ASTM A941、Standard Terminology Relating to Steel, Stainless Steel, Related Alloys, and Ferroalloys（鋼、ステンレス鋼、関連合金およびフェロアロイに関する標準用語）によって確立された用語に従っている。この用語集では、炭素鋼は、ASTM A941の炭素鋼の定義に適合するステンレス鋼以外の鋼と定義されている。同様に、合金鋼は、ASTM A941の合金鋼の定義に適合するステンレス鋼以外の鋼と定義されている。

この表現が、混乱を解く鍵である。この用語集は、「合金」という語を広い科学的意味で使っているのではない。ある鋼群を別の鋼群と区別するために、正式な規格上の分類を適用しているのである。したがって、「炭素鋼」と「合金鋼」は、より大きな鋼合金全体の中にある分類であり、「ステンレス鋼」は、独自の用語と化学成分上の要件に基づく別の分類である。

この語は、製品規格において、より限定された目的でも使われる。ASTMの仕様書は、特定の製品について、化学成分の限界値、機械的要件、納入条件、試験手順、溶接に関する規定、または熱処理要件を定める場合がある。ある仕様書の下で合金鋼と識別された材料について、その呼称だけを理由に特性を割り当ててはならない。仕様書、鋼種、製品形状、状態を一体として読み取る必要がある。

鋼種番号も、別の誤解を生む可能性がある。例えばAISI/SAE 4140は、クロム・モリブデン合金鋼の呼称として認識されているが、その番号だけでは性能を完全に説明できない。材料が焼なまし状態なのか、焼ならし状態なのか、焼入れ・焼戻し状態なのか、冷間仕上げ状態なのか、あるいは別の状態で供給されているのかは、番号からは分からない。鋼種の呼称が示すのは、化学成分の範囲または系統であり、材料証明書、製品仕様書、熱処理記録に取って代わるものではない。

工具鋼も、同様の形でこれらの分類と重なり合う。ASMは工具鋼を、材料を切削、成形、またはその他の方法で加工して製品部品にするための工具を製造するのに用いられる鋼として、機能によって説明している。現代の多くの工具鋼種には、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムが含まれている。これらは広い規格上の意味では合金鋼であることが多いが、「工具鋼」という表現は、「合金鋼」という語では伝わらない想定用途や性能要件を伝える。ステンレス工具鋼も存在し得ることからも、これらの呼称が互いに重ならない四つの箱を形成しているわけではないことが分かる。

一般的な合金元素とその冶金学的役割

合金元素の添加は複数の機構を通じて作用し、その効果は濃度、他元素との相互作用、加工方法、最終的なミクロ組織に左右される。鋼種と状態を特定せずに、一つの元素に一つの特性を保証するのは、技術的に妥当ではない。

炭素は、通常の鋼における主要な硬化元素である。炭素含有量を増やすと、熱処理中に生成する硬質相の量が増え、達成可能な硬さが高くなる場合がある。一方で、延性、溶接性、靭性にも影響を及ぼし得る。AISI/SAE 1020、1040、1080は、公称炭素含有量の変化によって材料の熱処理応答が変わることを示す有用な例である。鋼種番号だけで、完成部品の特性が決まるわけではない。

マンガンは強度に寄与し、焼入性、すなわち冷却中に鋼が硬化組織を形成できる深さに影響を与える。また、硫黄と結合しやすく、多くの製鋼法において、硫化鉄による有害な影響の抑制に役立つ。シリコンは強化に寄与することがあり、一般に脱酸剤として添加される。とはいえ、いずれの元素も、すべての鋼製品にわたって単純な特性保証を与えるものではない。

クロムは焼入性を高め、クロムに富む炭化物の形成を促進することがある。適切な化学成分とミクロ組織であれば、これは耐摩耗性に寄与し得る。十分に高い含有量では、World Steel Associationが説明する保護性酸化皮膜を形成できるため、クロムはステンレス鋼としての挙動を支える。同じ元素が、通常の合金鋼、工具鋼、ステンレス鋼のいずれにも現れ得るが、それぞれの化学成分における効果は異なる。

モリブデンは焼入性を高め、特定の鋼種では高温使用中の強度維持に役立つ。ニッケルは一般に靭性に寄与し、焼入性や腐食挙動にも影響を与え得る。バナジウムは適切な鋼中で安定な炭化物や窒化物を形成し、化学成分と加工方法に応じて、結晶粒微細化、析出強化、または耐摩耗性を支える。タングステンは、多くの高速度工具鋼や熱間加工工具鋼において特に重要であり、炭化物の形成と高温特性が中心的な関心となる。

これらの添加元素は、互いに独立して作用するわけではない。炭素、クロム、モリブデン、またはバナジウムのわずかな変化が、相変態、炭化物の分布、溶接性、熱処理可能な条件範囲を変えることがある。したがって、適切な問いは単に「この鋼は合金化されているか」ではない。すべての鋼は合金化されている。重要なのは、どの規格がその鋼を定義しているのか、どの元素が規定されているのか、どの呼称がそれを識別するのか、どのような状態で製造されたのか、そしてどのミクロ組織がその性能を支配しているのか、という点である。

ステンレス鋼とクロム含有量の基準

10.5%クロムによる定義

世界鉄鋼協会は、質量比で少なくとも10.5%のクロムを含む鋼をステンレス鋼と定義しています。同協会の2024年の鉄鋼資料では、鋼全般についても、炭素を2%未満含む鉄—炭素合金と定義しています。したがって、ステンレス鋼であることは、鋼というカテゴリーから外れることを意味しません。ステンレス鋼も依然として鋼です。クロム含有量の基準は、鉄系合金という大きなグループの中で、耐食性をもたらす特定の化学的基盤を示すものです（世界鉄鋼協会、2024年）。

この基準は有用な定義ですが、性能を完全に規定するものではありません。クロム含有量が10.5%の鋼種は、18%、22%、または25%の鋼種とまったく同じ挙動を示すわけではありません。また、クロム含有量だけで、硬さ、引張強さ、溶接性、靭性、磁気的応答、あるいは特定の化学環境への適性が決まるわけでもありません。これらの特性は、全体の組成、加工によって生じる結晶構造、熱処理、表面状態、および適用される製品規格によって決まります。

ここで、日常的なカテゴリー名が混乱を招きます。「ステンレス鋼」はクロムを含む鋼の一群を表しますが、UNS S30400（一般にAISI 304と関連付けられる）は、特定の組成と鋼種体系を示します。一般にAISI 316と呼ばれるUNS S31600はモリブデンを加えており、通常、304よりも塩化物に関連する局部腐食に対して高い耐性を示します。ただし、この呼称によって、あらゆる使用条件で腐食しないことが保証されるわけではありません。AISI 410はマルテンサイト系ステンレス鋼であり、その熱処理への応答と硬さは、オーステナイト系の304とは大きく異なります。AISI 430はフェライト系です。いずれもステンレス鋼のカテゴリーに含まれますが、構造と工学的挙動はそれぞれ異なります。

規格はさらに別の層を加えます。ASTM委員会A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、その他の鉄系合金について、仕様、試験方法、用語、関連規格を策定しています。その組織には、炭素鋼管製品、ステンレス鋼・合金鋼管製品、平板圧延ステンレス鋼、工具鋼をそれぞれ担当する別個の小委員会があります。したがって、製品は化学組成によって、UNSまたはAISI/SAEの呼称によって、ASTM製品規格によって、あるいはこれらの複数によって同時に識別されることがあります。組成、分類、呼称、性能は相互に関連していますが、置き換え可能なものではありません。

同じ注意は「合金鋼」にも当てはまります。技術的にはすべての鋼が合金ですが、AISCの標準施工規範用語集に反映されているASTM A941の用語では、炭素鋼と合金鋼はステンレス鋼とは別のカテゴリーとして扱われます。AISI/SAE 1020、1040、1080は、代表的な普通炭素鋼の鋼種です。ASMによれば、普通炭素鋼の炭素含有量は一般に約0.10%から1%超の範囲にあります。炭素量を増やすと硬さが高まり、熱処理への応答が変化する可能性がありますが、延性が低下し、溶接が難しくなることもあります。ステンレス鋼が別の組成カテゴリーに属するのは、炭素やその他の合金元素が重要でなくなるからではなく、クロムが表面化学を変化させるからです。

不動態保護層

クロムは酸素と反応して、耐食性を有する保護層を形成する。 Strong evidence

クロムは不動態化によって鋼を保護します。クロムを含む表面が酸素に接すると、表面またはその近傍のクロムが反応し、薄く密着性の高いクロムに富む酸化物層を形成します。世界鉄鋼協会は、この酸素によって進む反応を、耐食性を持つ保護層の形成として説明しています。この皮膜は、その下にある鋼と比べると極めて薄いものですが、内部の鉄に富む金属を周囲の環境の多くから隔てます。

この層が不動態皮膜と呼ばれるのは、金属が溶解する速度を大幅に低下させるためです。これは製造時に塗布される厚いコーティングではなく、塗料やめっきのように機能するものでもありません。皮膜は合金そのものから形成されます。摩耗や軽微な引っかき傷によってその一部が失われても、表面に十分なクロムが残っており、環境がその反応を許容するなら、空気中または水中の酸素によって露出したクロムが再び不動態化することがあります。

不動態化を、一度だけ起こる恒久的な現象として説明すべきではありません。表面は周囲の環境と継続的な電気化学的交換を行っています。水、溶存酸素、pH、温度、塩化物濃度、堆積物、他の金属との電気的接触はすべて、不動態状態が形成され、それが安定して維持されるかどうかに影響します。通常の大気中の酸素にさらされた清浄な表面は、速やかに再不動態化することがあります。一方、停滞した塩化物溶液で満たされたすき間では、そうならない場合があります。

合金の化学組成は、不動態皮膜の品質と安定性を左右します。クロムは決定的な添加元素ですが、多くのオーステナイト系鋼種では、ニッケルが相の安定性と靭性に影響します。モリブデンは、一部の孔食やすき間腐食の条件に対する耐性を高めます。窒素は、強度と局部腐食への耐性に寄与することがあります。炭素は、炭化物の形成と熱処理挙動に影響します。ASMは、現代の多くの工具鋼種が相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムを含むと説明しています。これらの添加元素は、「合金」という言葉だけではほとんど何も分からないことを示しています。ある元素が、耐摩耗性、焼入れ性、強度、高温特性、耐食性のいずれを改善するために添加されるかは、鋼種と加工経路によって異なります。

加工によって、表面と局所的な化学組成が変化することがあります。切断、研削、成形、溶接、酸洗い、不動態化処理、熱への曝露によって、スケール、埋め込まれた鉄、変色、粗さ、またはクロムが欠乏した領域が残る場合があります。一部のステンレス鋼種では、不適切な温度範囲で加熱すると、結晶粒界にクロム炭化物が形成されます。その結果、近傍の金属では不動態化に利用できるクロムが少なくなり、鋭敏化および粒界腐食に関連する状態が生じることがあります。304Lや316Lなどの低炭素鋼種は、炭素含有量を制御することで、この溶接に関連するリスクを低減しますが、すべての腐食危険を取り除くわけではありません。

ステンレス鋼が腐食しないことを意味しない理由

「ステンレス」とは、多くの条件下で、通常の非合金鋼または低合金鋼よりも、さびや腐食に対して大幅に高い耐性を持つことを意味します。腐食が起こり得ないという意味ではありません。この違いが重要なのは、ある鋼種が10.5%クロムという定義を満たしていても、腐食が発生する可能性があるためです。

塩化物イオンは、よく知られた例です。海水、凍結防止剤の残留物、洗浄液、工業プロセス流体は、局所的な小さな部位で不動態皮膜を不安定化し、孔食を発生させることがあります。孔食が生じると、局所的に腐食性の高い化学状態が形成され、一見健全な表面の下で腐食が進行し続けることがあります。狭いすき間、締結部品、重ね継手、堆積物、ガスケットの接触部では、すき間内部の酸素が外部ほど容易に補給されないため、すき間腐食が生じることがあります。応力、引張荷重、温度、残留汚染物質も、結果をさらに変化させる可能性があります。

ステンレス鋼種の組織も重要です。オーステナイト系、フェライト系、マルテンサイト系、析出硬化系、二相系のステンレス鋼は、強度、延性、磁気的挙動、溶接性、腐食応答のバランスが同じではありません。熱処理によってマルテンサイト系ステンレス鋼種ははるかに硬くなることがありますが、オーステナイト系鋼種は比較的延性を保ち、冷間加工に対しても異なる応答を示すことがあります。同じ系統の中でも、炭素量、窒素含有量、モリブデン含有量、表面仕上げ、製造履歴によって、使用時の挙動は変化します。

表面状態は、単なる外観上の問題ではありません。粗い表面は、滑らかで清浄な表面よりも水分や汚染物質を保持しやすくなります。不適切に管理された研削や取り扱いによって炭素鋼の粒子がステンレス鋼表面に移行すると、その粒子がさび、ステンレス合金自体の破損と誤認されることのある汚れを生じます。溶接によるヒートティントも、影響を受けた表面を適切に洗浄し、指定されている場合には化学的に不動態化するまで、局所的な耐食性を低下させることがあります。

したがって、正しい主張は限定的でありながら意味のあるものです。クロムを含む鋼は、多くの酸素を含む環境で自己修復性のある不動態皮膜を維持でき、それによってステンレス鋼に特徴的な耐食性が与えられます。その保護が有効であり続けるかどうかは、鋼種、曝露条件、表面処理、加工履歴、温度、汚染物質、機械的状態によって決まります。クロムはカテゴリーを定めますが、性能仕様全体を決めるものではありません。

工具鋼：機能および冶金学上の分類

ASMによる工具鋼の定義

ASMは、工具鋼をその役割によって定義している。すなわち、材料を切削、成形、またはその他の方法で加工部品へと形作る工具の製造に用いられる鋼である。これは単一の化学組成を示す定義ではなく、機能に基づく定義である。したがって、組成、規格上の用語、または使用条件を考慮した場合、工具鋼は別の鋼種分類と重なり得る。

この区別が重要なのは、一般的な説明では炭素鋼、合金鋼、ステンレス鋼、工具鋼が4つの別個の区分として扱われることが多いためである。これらは、相互に排他的な4つの材料ファミリーではない。「炭素鋼」と「合金鋼」は、通常、化学組成または規格上の分類を表す。「ステンレス鋼」は、主としてクロムの最低含有条件と腐食挙動を示す。一方、「工具鋼」は意図された役割を示す。すなわち、その鋼が切刃、金型、パンチ、成形型、せん断工具、絞り工具、または他の材料に力を加える装置の一部となることである。

より広い化学的背景を見ると、これらのラベルが重なり得る理由が分かる。World Steel Associationは、鋼を炭素含有量が2%未満の鉄‐炭素合金と定義している。一方、ステンレス鋼は少なくとも10.5%のクロムを含有する。クロムは酸素と反応して、耐食性を有する保護層を形成する。工具用に開発された鋼は、ステンレス鋼の定義を満たすのに十分なクロムを含有することがあるが、その呼称および工学的処理は、依然として金型または切削工具としての用途を中心とする場合がある。逆に、工具鋼は、比較的少量の合金元素を加えた、主として炭素と鉄からなる鋼である場合もある。

ASMによる普通炭素鋼の説明では、AISI/SAE 1020、1040、1080が、約0.10%の炭素から1%を超える炭素までの一般的な範囲を代表する鋼種として挙げられている。炭素が硬さに影響するからといって、これらの鋼種が自動的に工具鋼になるわけではない。その分類は、適用される仕様、呼称体系、製品形態、および意図された用途によって決まる。AISI/SAE 1080は、特定の部品向けに焼入れすることができるが、その事実だけで、1080のすべての製品が工具鋼になるわけではない。

規格もこの区別を裏付けている。ASTM Committee A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、およびその他の鉄基合金に関する仕様、試験方法、用語、ならびに関連規格を扱っている。その構成には、炭素鋼管製品、ステンレス鋼および合金鋼管製品、平板圧延ステンレス鋼、工具鋼について、それぞれ別個の小委員会が含まれている。これらの管理上の区分は、4つの閉ざされた冶金学的区画を作るものではない。分類が化学組成だけでなく、規格および製品にも結び付いていることを示しているのである。

加工部品の切削、成形、および形状付与

工具鋼は、工具に加わる機械的および熱的要求を基準に選定される。切削工具は、材料を除去している間も切刃を維持しなければならない。成形用金型は、板材、棒材、粉末、またはその他の被加工材の形状を変える際に、圧痕、欠け、焼付き、および繰り返し衝撃に耐えなければならない。金型またはパンチには、硬さに加えて、耐摩耗性、高温強度、靭性、または熱処理後の厳密な寸法管理が必要となる場合がある。

これらすべての作業を支配する単一の特性は存在しない。非常に高い硬さはアブレシブ摩耗への抵抗を高める可能性があるが、脆すぎる工具は衝撃によって割れたり欠けたりするおそれがある。より高い靭性は破壊を抑制できる一方、より軟らかい、または耐摩耗性の低い組織は変形したり、作業形状を失ったりする可能性がある。熱間加工用工具では、さらに別の要求が加わる。すなわち、鋼は繰り返し加熱・冷却される環境にさらされながら、有用な強度と硬さを維持しなければならない。設計上の課題は、硬さ、耐摩耗性、靭性、耐熱性、および寸法安定性のバランスを取ることである。

このバランスが、工具鋼の各ファミリーに著しく異なる鋼種が含まれる理由である。冷間加工用鋼は通常、被加工材を鍛造温度まで加熱せずに行う切断、打抜き、パンチング、および成形作業向けに設計される。熱間加工用鋼種は、熱サイクルおよび高温金属との接触に耐えなければならない。高速度鋼は、摩擦によって工具温度が上昇した場合にも切削性能を維持できるように配合される。耐衝撃鋼種は、衝撃下での靭性をより重視する。プラスチック金型用鋼は、硬さに加えて、研磨性、耐食性、または寸法管理を目的に選定されることがある。

同じ鋼種記号でも、重要な加工上の違いが隠れている場合がある。AISI/SAE、ASTM、その他の呼称体系は、組成範囲、製品要件、またはファミリーを示すものであり、それだけで単一の金属組織や最終的な特性の組合せを保証するものではない。例えば、「D2」、「A2」、「O1」、「H13」、「M2」、および「T1」は、特定の合金バランスおよび用途に関連する、よく知られた工具鋼の鋼種またはファミリーを示す。これらの文字は、空冷硬化、油冷硬化、熱間加工用、モリブデン系高速度鋼、またはタングステン系高速度鋼などの分類慣行を示している。呼称は、完全な仕様や熱処理手順の代わりにはならない。

したがって、工具鋼を単一の普遍的な化学組成によって認識することはできない。比較的合金含有量が少なく、炭素と熱処理に大きく依存する鋼種もある。一方、相当量のクロム、モリブデン、タングステン、またはバナジウムを含むものもある。炭化物の大きさと分布を制御するため、粉末冶金鋼種として製造されるものもある。最終的な組織には、焼戻しマルテンサイト、残留オーステナイト、合金炭化物、ならびに加工条件に応じてその他の変態生成物が含まれる場合がある。これらの違いは機能上の帰結であり、固定された規則に対する例外ではない。

タングステン、モリブデン、バナジウム、マンガン、およびクロム

ASMは、現代の工具鋼の多くの鋼種が、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムを含有していると指摘している。これらの元素は同一の役割を果たすわけではなく、その効果は炭素含有量、濃度、熱履歴、および他の合金添加元素との相互作用に左右される。

タングステンは硬質な合金炭化物を形成し、アブレシブ摩耗および高温での軟化に対する抵抗に寄与する。特に従来型の高速度鋼と関連が深く、炭化物形成元素の添加によって、高温使用中も切刃が硬さを維持できるようになる。タングステンを多く含む組成は、鍛造および機械加工が難しい場合があるため、その加工経路が鋼種の実用上の特性の一部となる。

モリブデンも二次硬化および高温強度に寄与する。多くの高速度鋼および熱間加工用鋼では、密度、炭化物形成、および焼入性のバランスを変えながら、タングステンに関連する効果をもたらす。モリブデンは、AISI M2などのM系高速度鋼で顕著に用いられている。また、軟化抵抗およびヒートチェックへの抵抗が求められるH13などの熱間加工用鋼種でも重要である。

バナジウムは非常に硬い炭化物を生成し、耐摩耗性を大幅に高めるとともに、オーステナイト化中の結晶粒成長の制御に役立つ。ただし、炭化物が過剰であったり分布が不均一であったりすると、靭性が低下し、研削または研磨が難しくなる可能性がある。その効果はバナジウムの含有率だけでなく、炭化物の大きさ、形状、および分布に依存する。

マンガンは焼入性を高め、焼入れ時に、より大きな断面の内部まで鋼がマルテンサイトへ変態するのを助ける。また、焼入性に関連する熱処理応答に影響し、強度にも寄与する。普通炭素工具鋼および低合金工具鋼では、マンガンは炭素の必要性を置き換えるというより、炭素とともに作用することが多い。その影響は、冷却の厳しさ、断面寸法、ならびに変形または割れのリスクと併せて考慮しなければならない。

クロムは焼入性、耐摩耗性、および炭化物形成に寄与する。十分に高い含有量では、ステンレス鋼における耐食挙動にも寄与し得るが、クロム含有量だけでは、すべてのステンレス鋼種や、クロムを含むすべての工具鋼を説明することはできない。クロムを含む相の種類、炭素含有量、熱処理、表面状態、および使用環境がすべて重要である。高クロム冷間加工用工具鋼と耐食性ステンレス鋼種は、組成上のしきい値を共有しながら、異なる設計目的に用いられることがある。

熱処理によって設計が完成する。オーステナイト化温度、保持時間、焼入れ媒体、焼戻しスケジュール、ならびに極低温処理または二次硬化処理の有無は、硬さ、残留オーステナイト、炭化物の析出、靭性、および寸法変化を変化させる。水硬化型炭素工具鋼は、空冷硬化型冷間加工用鋼種や高速度鋼と同じ処理を受けるわけではない。また、すべての工具鋼が同じ金属組織として仕上がるわけでもない。

したがって、工具鋼は、意図された工具機能によって規定され、化学組成と規格を手段としてその機能を実現する性能カテゴリーとして理解するのが最も適切である。分類、呼称、組成、熱処理、および測定された性能は相互に結び付いているが、いずれか一つを他の要素の代替として扱うことはできない。

化学組成が微細組織になるまで

炭素と鉄相の相互作用

組成が重要なのは、原子が形成可能な相を決定し、加工条件が完成した鋼中に各相がどれだけ残存するかを決定するためである。World Steel Association は、鋼を炭素含有量が2%未満の鉄–炭素合金と説明しているが、この境界は、炭素が鉄中に均一に分布していることを意味しない。炭素原子は鉄の結晶格子内の侵入位置を占め、鉄の結晶構造が変化すると、その固溶度も急激に変化する。

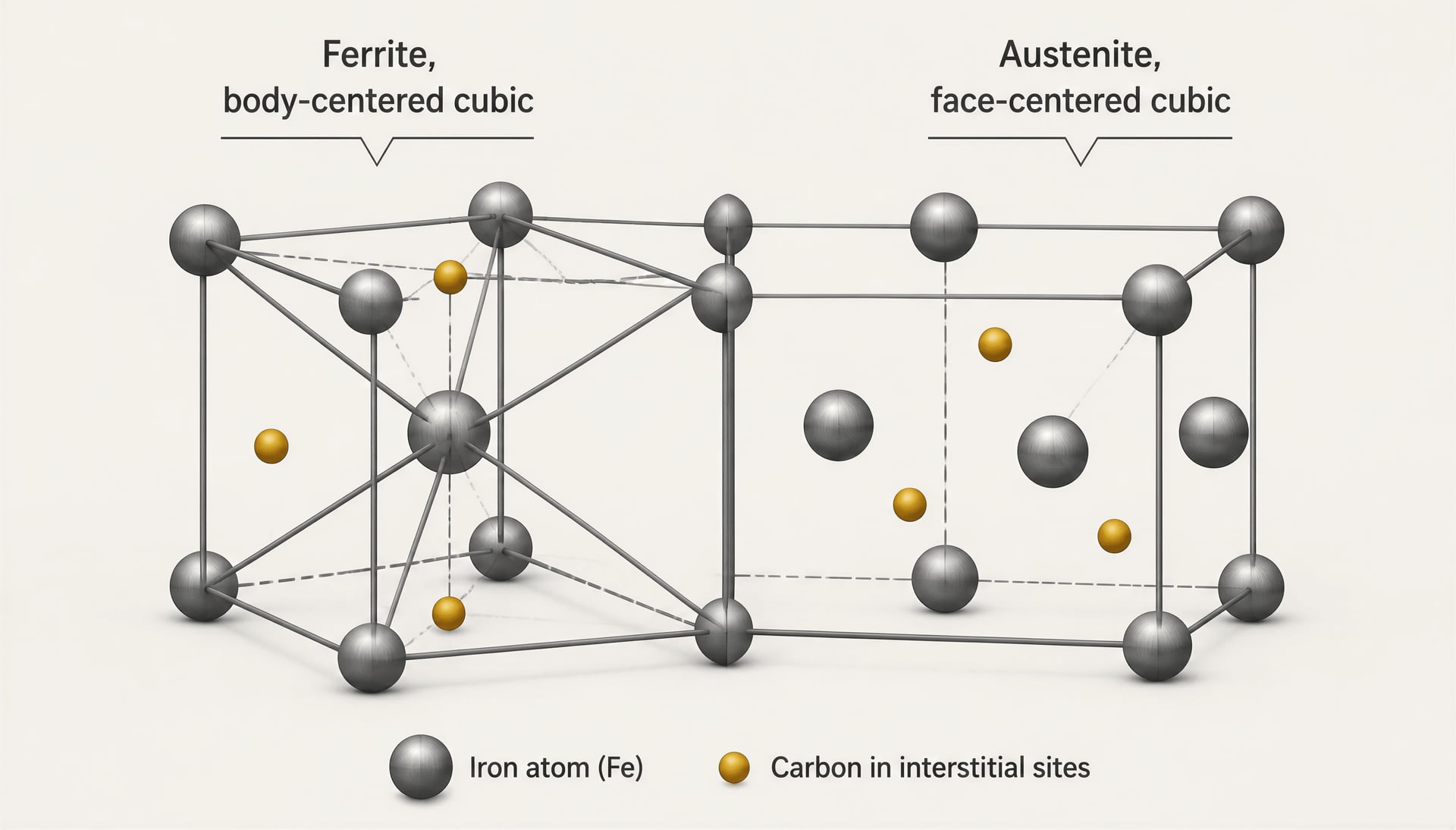

低温では、純鉄は主として体心立方構造のフェライトであり、α鉄とも呼ばれる。フェライトに固溶できる炭素量はごくわずかである。オーステナイトが安定する温度を超えると、鉄は面心立方構造のγ鉄となり、より開いた格子によって、はるかに多くの炭素を収容できるようになる。この違いは、鋼の熱処理において中心的な意味を持つ。加熱中に炭素がオーステナイトへ入り込み、その後、材料の冷却時に捕捉されたり再分配されたりする可能性がある。

パーライトパーライト 共析組成付近でオーステナイトが変態する際に形成される、フェライトとセメンタイトの層状組織。

共析組成付近、すなわち炭素約0.76%では、オーステナイトは約727 °Cでの徐冷により、フェライトとセメンタイトへ変態する。セメンタイトは鉄炭化物 Fe₃C である。この反応によって生じるフェライトとセメンタイトの交互層状組織がパーライトである。その比較的微細な層間隔、パーライト量、ならびに旧オーステナイト結晶粒の大きさは、強度、延性、被削性のすべてに影響する。低炭素鋼では、徐冷後により多くのフェライトが含まれる。高炭素鋼では、より多くのパーライトが含まれ、共析組成を超える場合には初析セメンタイトも形成されることがある。

このため、AISI/SAE 1020、1040、1080は、互いに置き換え可能な単なる表記ではない。ASM はこれらを代表的な普通炭素鋼の鋼種として位置づけており、それぞれの公称炭素量は、フェライト–パーライト変態範囲における異なる位置に対応する。ASM はまた、普通炭素鋼の炭素含有量が概ね0.10%から1%超までに及ぶと報告している。鋼種記号が示すのは組成範囲であって、単一の固定された微細組織や、保証された単一の特性の組合せではない。

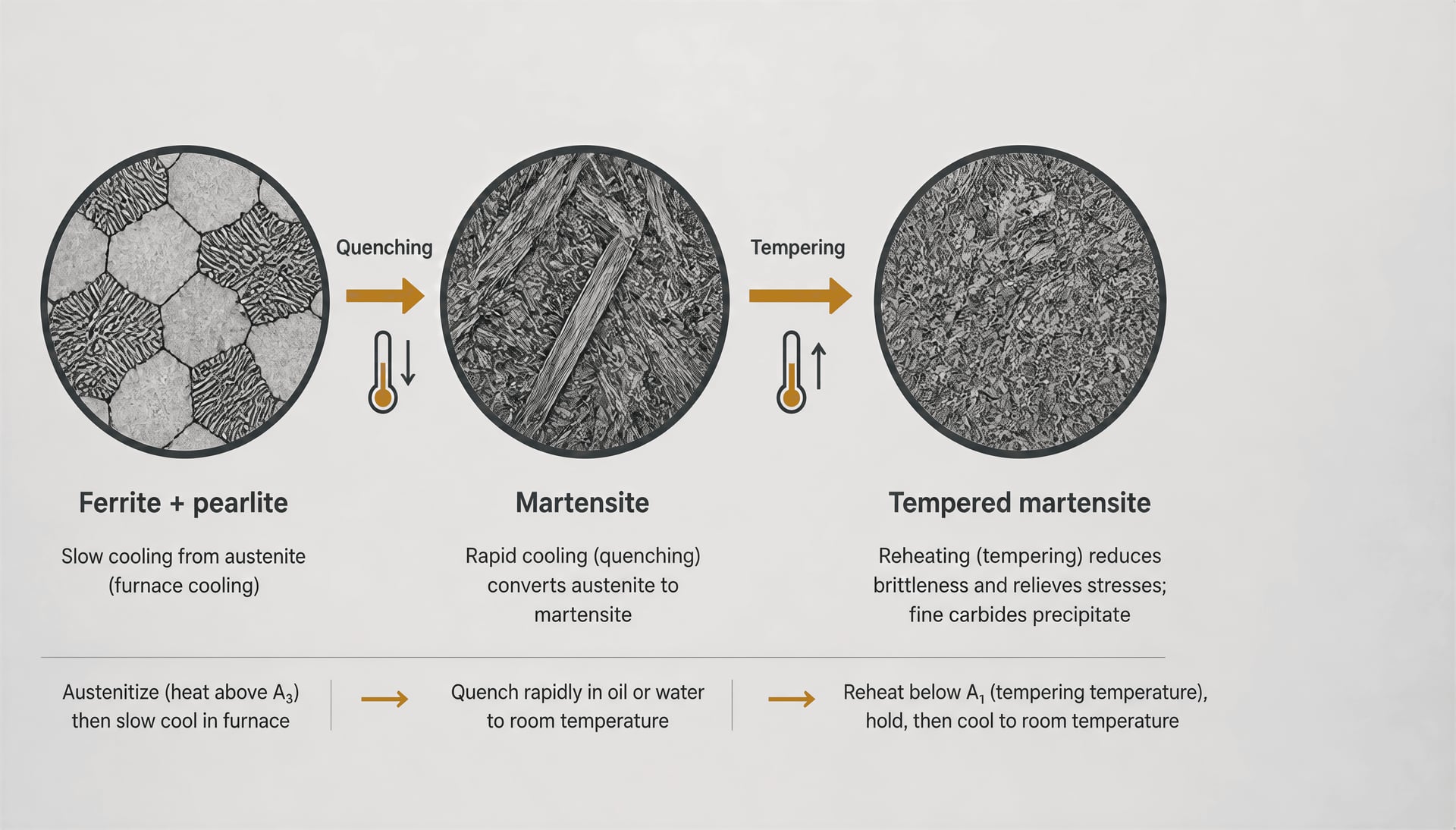

マルテンサイトマルテンサイト 拡散を抑制するのに十分な速度でオーステナイトを冷却したときに形成される、硬く過飽和な変態生成物。

急冷すると、反応経路が変化する。炭素で飽和したオーステナイトを、拡散が抑制されるほど急速に冷却すると、格子はマルテンサイトへ変態する。マルテンサイトは、過飽和で歪んだ鉄の形態である。マルテンサイトは非常に高い硬さを示し得るが、焼入れ直後の状態では、大きな内部応力を含み、靭性が限られる場合がある。焼戻しでは、オーステナイト変態域より低い温度まで再加熱し、析出と応力緩和を制御する。その結果得られる焼戻しマルテンサイトは、化学的に新しい鋼種なのではなく、同じ組成における異なる状態である。

したがって、炭素含有量だけでなく、冷却速度、断面厚さ、旧結晶粒径、表面状態も重要である。化学分析によって鋼の系列を特定できる場合はあるが、それだけでは、材料中にフェライト、パーライト、ベイナイト、マルテンサイト、残留オーステナイト、炭化物、あるいはこれらの構成相の組合せのどれが含まれているかを明らかにすることはできない。

合金元素と変態挙動

合金元素は、安定な相だけでなく、変態が起こる速度も変化させる。マンガン、ニッケル、クロム、モリブデン、ケイ素、バナジウム、タングステンなどの添加元素は、フェライトまたはオーステナイトに固溶したり、炭化物や金属間化合物を形成したり、格子の安定性を変化させたり、拡散に影響したりする。その効果は相互に重なり合うため、「合金量が多いほど鋼は強くなる」という単純な規則として現れるわけではない。

マンガンとニッケルは一般にオーステナイトの安定性を高める一方、クロム、モリブデン、タングステンは、炭化物の形成と変態速度論に強く影響する。特にマンガン、クロム、モリブデンなどの複数の合金元素は、焼入性、すなわち焼入れ面から離れた鋼の断面内部でもマルテンサイトを形成できる能力を高める。焼入性は硬さと同じではない。炭素はマルテンサイトが到達可能な硬さに大きく影響するのに対し、合金元素は、冷却中にその組織がどの深さまで形成され得るかを決めることが多い。

少量の添加であっても、変態の温度や時期を変化させることがある。合金化によってパーライトまたはベイナイトの形成が遅延し、普通炭素鋼では不可能な、より遅い冷却速度でもマルテンサイトが形成される場合がある。バナジウム、ニオブ、チタンは、結晶粒の成長を抑制したり、析出強化に寄与したりする微細な炭化物または炭窒化物粒子を生成できる。クロム、モリブデン、タングステンは、耐摩耗性に寄与する硬質炭化物を形成でき、特に工具鋼でその効果が大きい。

したがって、工具鋼は化学組成上の分類であると同時に、用途に基づく呼称でもある。ASM は工具鋼を、材料を切削、成形、またはその他の方法で加工し、製品部品へ形作るための工具の製作に使用される鋼と定義している。現代の多くの工具鋼鋼種には、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムが含まれる。その性能は、単に特定の元素が存在するかどうかではなく、母相と炭化物分布との相互作用によって決まる。高炭素・高クロム工具鋼と、モリブデン–バナジウム系熱間工具鋼は、どちらも工具鋼と呼ぶことができるが、オーステナイト化、焼入れ、焼戻しに対して異なる挙動を示す。

クロムは、「ステンレス」という呼称だけでは完全な鋼種仕様の代わりにならない理由を示している。World Steel Association は、ステンレス鋼を少なくとも10.5%のクロムを含む鋼とし、クロムが酸素と反応して耐食性の保護皮膜を形成すると説明している。このしきい値はステンレス鋼という分類を示すが、炭素含有量、ニッケル含有量、モリブデン含有量、窒素、安定化元素の添加、相のバランス、熱処理については説明していない。オーステナイト系、フェライト系、マルテンサイト系、二相系、析出硬化系のステンレス鋼は、いずれもこのクロム基準を満たし得る一方、異なる微細組織と工学的挙動を発現する可能性がある。

規格上の用語にも注意が必要である。AISC の標準実施規範の用語集に反映されている ASTM A941 の用語定義では、炭素鋼を、ASTM A941の炭素鋼の定義に適合する、ステンレス鋼以外の鋼と定義している。また、合金鋼を、ASTM A941の合金鋼の定義に適合する、ステンレス鋼以外の鋼と定義している。通常の化学的意味では、すべての鋼は合金である。しかし、この規格上の文脈では、「合金鋼」は炭素鋼およびステンレス鋼とは異なる分類である。この語は、文字どおりの意味で炭素鋼に合金元素が含まれていないことを意味しない。

ASTM Committee A01 は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、その他の鉄系合金について、仕様、試験方法、用語、関連規格を維持管理している。炭素鋼管状製品、ステンレス鋼および合金鋼の管状製品、平鋼圧延ステンレス鋼、工具鋼について個別の分科会が設けられていることは、分類が製品形状、用途、規格管理も反映していることを示している。化学組成は必要であるが、鋼種指定のすべてではない。

第二の分類軸としての熱処理

熱処理が第二の軸となるのは、関連する組成であっても、異なる熱履歴によって異なる微細組織を獲得できるためである。焼なましは拡散を促進し、比較的軟化した組織を生成する。焼ならしでは、オーステナイト域から空冷することで、フェライト–パーライト組織を微細化または再調整する。焼入れは拡散を抑制し、マルテンサイトの形成を促進する。その後、焼戻しによって、制御された再加熱を通じて焼入れ組織を調整する。

したがって、同じ公称鋼種であっても、焼なまし状態、焼ならし状態、焼入れ焼戻し状態、応力除去状態、または析出硬化状態として供給されることがある。これらの状態は、硬さ、降伏挙動、延性、靭性、寸法安定性、被削性に影響する。仕様書は、熱処理方法、製品状態、または機械試験の要件を規定することがあるが、鋼種番号だけでは完全な説明にならない。

加工履歴は炉に入れる前から始まっている。鋳造偏析、鍛造による加工度、圧延温度、変形、製造後の冷却は、結晶粒径と炭化物分布に影響する。関連する化学組成から製造された鋼板と小径棒材では、断面寸法によって熱の放出速度が異なるため、異なる熱履歴を受ける可能性がある。表面浸炭、脱炭、窒化、または溶接によって、鋼内部とは異なる局所的な微細組織が形成されることもある。

このため、「炭素鋼」「合金鋼」「ステンレス鋼」「工具鋼」は、完全な鋼種仕様の代わりではなく、分類上の用語として理解すべきである。技術的に意味のある記述では、分類に加えて、AISI/SAE 1040のような鋼種記号、該当する場合は適用されるASTM仕様、製品形状、化学成分の上限・下限、ならびに供給状態または熱処理状態を示す。そうして初めて、化学組成を実際に存在する相と結びつけ、さらにその相から予想される工学的挙動へと結びつけることができる。

鋼種記号：1020、1040、1080の読み方

鋼種記号は、完全な材料証明書ではなく、簡潔な識別情報です。この番号によって、組成の系列とおおよその炭素含有量を特定できますが、それだけでは製品形状、製造経路、熱処理、寸法、検査要求事項、納入時の機械的性質までは示されません。AISI/SAE 1020、1040、1080は、番号自体は単純に見える一方で、その背後にある仕様の詳細は単純ではないことを示す有用な例です。

AISI/SAE方式の番号が示すもの

一般的な4桁のAISI/SAE方式では、最初の2桁が主要な合金系列を示し、最後の2桁が百分率の100分の1単位で表した公称炭素含有量を示します。10で始まる普通炭素鋼系列では、「10」はこの番号体系において意図的な合金元素の指定を伴わない炭素鋼であることを示します。続く最後の2桁が、おおよその炭素含有量を示します。

• AISI/SAE 1020は、公称炭素含有量がおよそ0.20%であることを示します。
• AISI/SAE 1040は、公称炭素含有量がおよそ0.40%であることを示します。
• AISI/SAE 1080は、公称炭素含有量がおよそ0.80%であることを示します。

これらは、互いに無関係な3つの材料系列ではありません。炭素含有量が増加する普通炭素鋼の範囲における代表的な鋼種です。ASM Internationalは、普通炭素鋼を一般に炭素含有量約0.10%から1%超までの範囲にあるものと説明し、AISI/SAE 1020、1040、1080を代表的な鋼種として挙げています。炭素含有量が増加すると、フェライト、パーライト、および適切な熱処理後に生成する、より硬い変態生成物の構成比が変化します。その結果、到達可能な硬さや強度は向上し得る一方、溶接、成形、一部の機械加工はより難しくなる場合があります。

この数字は、すべての元素を表しているわけではありません。マンガン、ケイ素、リン、硫黄、残留元素、および許容される組成範囲も依然として重要です。1040という記号は、鋼が正確に0.40%の炭素を含むことを意味せず、また、他のすべての元素が1020または1080に対応する元素と同一であることを意味するものでもありません。適用される組成表によって、範囲および上限・下限が定められます。

また、この番号体系は、1020が「低合金鋼」であり、1040と1080が別の分類に属することを意味しません。一般的な規格用語では、これら3つはいずれも普通炭素鋼の鋼種です。ASTM A941の用語は、ASTM Committee A01が管轄する規格などで使用されており、規格上の目的において、炭素鋼、合金鋼、ステンレス鋼を区別しています。この分類は適用される定義および化学成分に関するものであり、AISI/SAE番号は鋼種の指定です。組成、分類、指定は、それぞれ異なる事柄を表します。

冶金学的な結果を決めるのは炭素だけではありません。合金元素の添加によって、焼入性、耐摩耗性、靭性、強度、耐酸化性、耐食性などが変化します。工具鋼は、4桁の炭素鋼の比較だけではすべての鋼種を説明できない理由を示しています。ASMによれば、現代の多くの工具鋼種には、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムが含まれています。その鋼種記号と性能は、より広範な合金系と、切削、成形、その他の方法による加工部品の形状付与を目的とした熱処理によって決まります。

鋼種記号が保証しないもの

鋼種番号だけでは、特定の硬さ、引張強さ、降伏強さ、伸び、衝撃値、表面仕上げ、結晶粒径、または使用寿命は保証されません。これらの特性は、公称化学成分だけで決まるものではありません。熱間圧延棒材として供給されたAISI/SAE 1040は、冷間引抜き、焼ならし、焼入れ焼戻し、またはその他の管理された処理を施して供給された1040と、必ずしも同じ特性を示すとは限りません。

寸法も重要です。焼入れ中、厚い断面は薄い断面よりもゆっくり冷却されるため、表面から中心に向かって異なる変態組織が形成されることがあります。そのため、同じ公称鋼種でも、断面寸法が異なれば硬さ分布や機械試験結果が異なる場合があります。適格性確認用の試験片で実施した試験結果が、大型部品のあらゆる位置における状態を自動的に予測するわけではありません。

また、この指定から製品形状が確定するわけでもありません。「1020」は棒材規格における化学成分を示すことがありますが、板、管、線材、鍛造品、または溶接製品については、それぞれ独自の制限値や試験を定めた別のASTM文書が適用される場合があります。ASTM Committee A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、その他の鉄基合金について、規格、試験方法、用語、および関連規格を維持しています。その組織には、炭素鋼管製品、ステンレス鋼および合金鋼管製品、平鋼圧延ステンレス鋼、工具鋼をそれぞれ担当する分科委員会が含まれています。この構成は、鋼種番号を普遍的な製品仕様として扱うべきではないことを示しています。

同様に、この番号から耐食性が確定するわけでもありません。AISI/SAE 1020の「10」は炭素鋼系列を示すものであり、クロム含有量を示すものではありません。ステンレス鋼は、漠然とした「耐食性のある」という表示ではなく、化学成分と規格上の要求事項によって定義されます。World Steel Associationは2024年、鋼を炭素含有量2%未満の鉄と炭素の合金とし、ステンレス鋼には少なくとも10.5%のクロムが含まれると述べています。クロムは酸素と反応して耐食性のある保護層を形成しますが、クロム含有量だけでは、個々のステンレス鋼種、そのほかの合金元素、材料の状態、または特定の環境における耐性のすべてを説明することはできません。

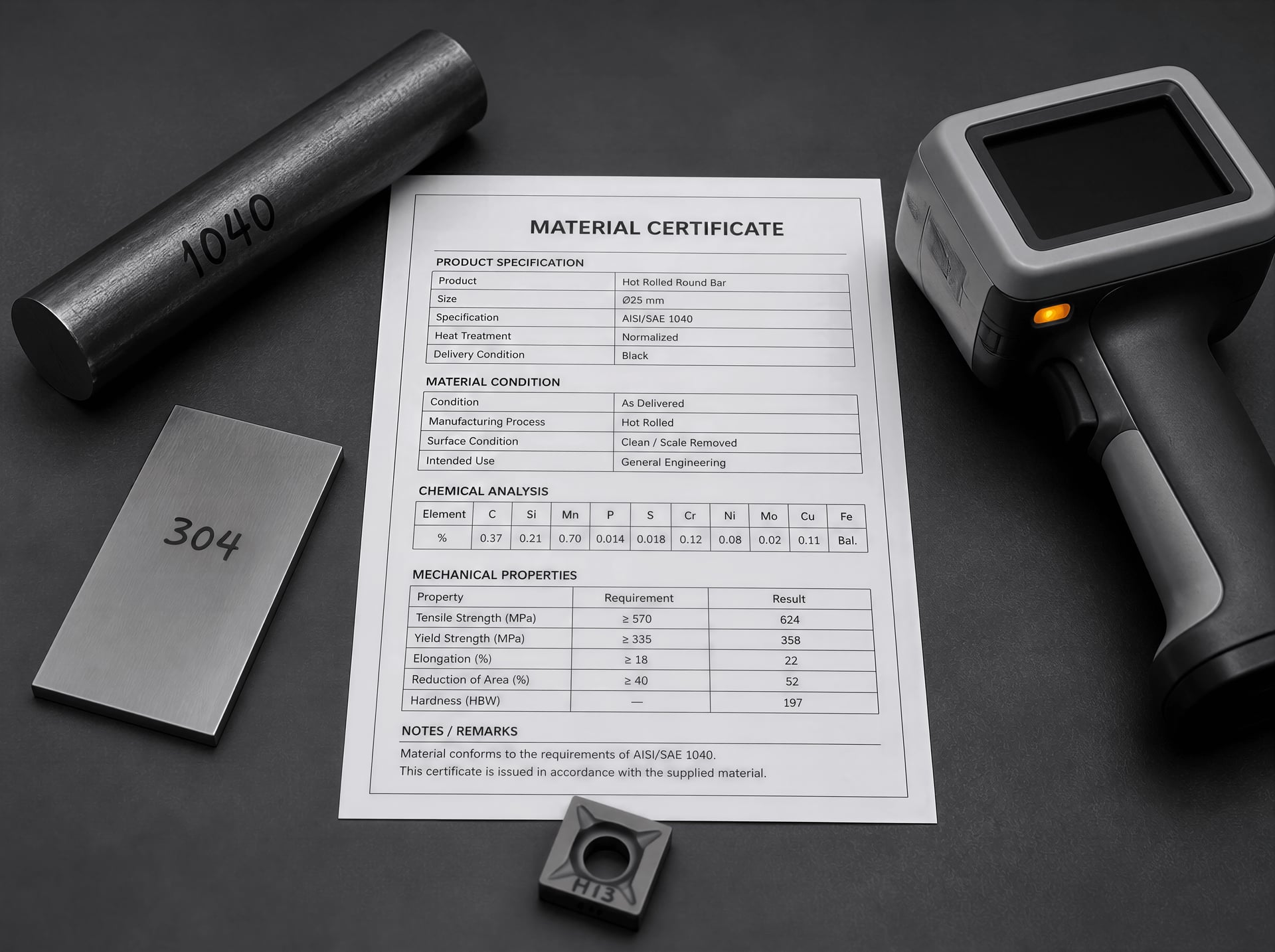

鋼種名、製品規格、材料の状態

鋼種記号は、識別情報の一つの層として読み取ってください。次の層は製品規格です。たとえば、熱間加工された炭素鋼および合金鋼棒材の一般要求事項を規定するASTM A29/A29Mでは、化学成分、許容差、試験、寸法、納入要件などを定めることができます。ASTM A108は冷間仕上げされた炭素鋼および合金鋼棒材を対象とし、その製品形状に適した要求事項を課しています。正確に適用される文書は、製品が何であり、どのように製造されたかによって異なります。

材料の状態も別の層です。熱間圧延、冷間仕上げ、焼なまし、焼ならし、焼入れ焼戻し、応力除去などの用語は、加工状態または納入状態を表します。これらを鋼種指定の代わりに黙って使用してはなりません。適用される製品規格と材料の状態を示さず、「AISI/SAE 1040」とだけ記載した証明書では、重要な事項が未回答のまま残ります。完全な指定には、鋼種、ASTM規格および鋼種の選択肢、寸法、熱処理状態、追加要求事項、必要な試験などが含まれる場合があります。

この区別があるため、図面や購入仕様書ではAISI/SAE 1020を指定しながら、同時にASTM製品規格への適合を要求することがあります。AISI/SAE名は意図する化学成分の系列を示し、ASTM文書が製品固有の要求事項を管理します。その後、試験方法によって、引張、硬さ、化学成分、寸法、その他の結果の測定方法が定められます。証明書は、これらの要求事項をヒートまたはロットに結び付けるものです。

したがって、AISI/SAE 1020、1040、1080は、最初の読み取りとして有用です。この系列は普通炭素鋼を示し、最後の数字は公称炭素含有量が増加することを示します。しかし、そこで解釈を止めると不完全です。適用される規格、製品形状、寸法、熱処理、試験要求事項によって、実際に指定された材料と、実証された特性が決まります。

ASTM 委員会 A01 と規格体系

ASTM 委員会 A01 は、四つの箱から成る分類体系ではない。その適用範囲は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、および関連する鉄基合金に及ぶが、複数の種類の文書と、製品に焦点を置く複数の小委員会を通じて体系化されている。同委員会は、仕様書、試験方法、用語、および関連規格を策定する。これらの文書はそれぞれ異なる技術的問題に答えるため、鋼種の化学的カテゴリーだけでは、完成品に適用される仕様書を特定できない。

この区別が重要なのは、「炭素鋼」、「合金鋼」、「ステンレス鋼」、および「工具鋼」が異なるレベルで用いられる用語だからである。組成は一つのレベルを示す。規格上の定義は別のレベルを示す。AISI/SAE 1040 のような呼称は鋼種体系を示す一方、ASTM 仕様書は、管、板、棒、鍛造品、その他の製品を規定することがある。その鋼種から得られる特性には、熱処理および製造経路も影響する。

仕様書、試験方法、用語、および規格

仕様書は、定義された材料または製品に対する要求事項を規定する。化学成分の限界値、機械的要求事項、寸法、許容差、熱処理条件、表面要求事項、試験頻度、表示、その他の受入れ基準を定めることができる。例えば ASTM A240/A240M は、圧力容器および一般用途向けのクロム系およびクロム・ニッケル系ステンレス鋼の板、薄板、帯鋼を対象とする。ASTM A312/A312M は、オーステナイト系ステンレス鋼の継目無管、溶接管、および大幅な冷間加工を施した管を対象とする。いずれもステンレス鋼に関するものだが、対象となる製品形状が異なるため、要求事項も異なる。

試験方法は、より限定された問い、すなわち「ある特性または性質をどのように測定するか」に答える。引張試験、硬さ試験、化学分析、衝撃試験、および腐食関連の検査は、個別の ASTM 試験方法で規定され、製品仕様書から参照されることがある。試験方法は共通の手順を定め、仕様書は測定結果が製品要求事項を満たすかどうかを決定する。試験方法は材料分類ではない。

用語規格は、一般的な言葉遣いによって技術的カテゴリーの意味が意図せず変化することを防ぐ。ASTM A941、Standard Terminology Relating to Steel, Stainless Steel, Related Alloys, and Ferroalloys は、ここで特に重要である。ASTM A941 を基礎とする AISC の標準実務規約用語集は、炭素鋼を、ASTM の炭素鋼の定義に適合するステンレス鋼以外の鋼と定義している。同様に、合金鋼を、ASTM の合金鋼の定義に適合するステンレス鋼以外の鋼と定義している。

この文言は、よくある落とし穴を明らかにする。化学の観点では、鉄に炭素、通常はその他の元素も加えられているため、すべての鋼は合金である。しかし ASTM の用法では、「合金鋼」は炭素鋼およびステンレス鋼とは別のカテゴリーを指すことがある。この表現は、炭素鋼に合金元素が含まれないという意味ではなく、またステンレス鋼が合金冶金の範囲外であるという意味でもない。

基本的な化学的理解は依然として有用である。World Steel Association は 2024 年、鋼を炭素含有量が 2% 未満の鉄―炭素合金とし、ステンレス鋼を少なくとも 10.5% のクロムを含むものとした。クロムは酸素と反応して、薄く、耐食性のある保護層を形成する。このしきい値によって、ステンレス鋼が別個に扱われる理由が説明されるが、クロム含有量だけで、すべてのステンレス鋼種を説明できるわけではない。ニッケル、モリブデン、窒素、炭素、マンガン、銅、その他の元素は、相バランス、溶接性、強度、孔食抵抗、および使用時の挙動に影響を及ぼす。

炭素含有量は、加工に対する応答も変化させる。ASM による 2024 年の炭素鋼および低合金鋼の解説では、普通炭素鋼は一般に約 0.10% から 1% 超の炭素を含むものとされ、代表的な鋼種として AISI/SAE 1020、1040、および 1080 が挙げられている。炭素量が増加する系列は、有用な冶金学的傾向を示唆する。すなわち、炭素は硬さの潜在能力、変態挙動、強度、延性、および熱処理応答に影響する。ただし、炭素だけで部品の特性が決まるわけではない。断面寸法、冷却速度、初期組織、および焼戻しも重要な意味を持つ。

合金元素の添加は、その応答を変化させる。クロムは焼入性、耐摩耗性、および耐食性に寄与し得る。モリブデンは焼入性および高温挙動に影響し得る。ニッケルは靱性および耐食性を支え得る。バナジウムは硬質炭化物を形成し、結晶粒組織を微細化し得る。その結果は、「炭素」から「合金」へと単純に段階を上がっていくものではない。一つの鋼が、組成上の定義、製品仕様書、および熱処理条件を同時に満たすこともある。

工具鋼は、カテゴリーと目的の違いを示している。ASM は工具鋼を機能によって説明している。すなわち、製造品へと材料を切削、成形、またはその他の方法で加工するための工具の製作に用いる鋼である。現代の多くの工具鋼種は、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムを含む。これらの添加元素は、高温硬さ、耐摩耗性、靱性、寸法安定性、および焼入性の組合せに寄与する。したがって、工具鋼は化学的な意味では合金鋼であることが多いが、工具鋼という呼称は、単一元素の含有率だけではなく、意図された機能と技術的管理を反映している。

炭素鋼、合金鋼、ステンレス鋼、および工具鋼の小委員会

ASTM A01 の内部構造は、四つの呼称を相互排他的な材料ファミリーとして扱うべきではない理由を示している。A01 のファクトシートには、炭素鋼管製品、ステンレス鋼および合金鋼管製品、平鋼圧延ステンレス鋼、ならびに工具鋼をそれぞれ担当する小委員会が示されている。この構成は、材料と製品の文脈の両方に基づいて規格策定業務を分担している。

炭素鋼管製品では、溶接性、成形性、水圧試験または非破壊検査、寸法管理、および用途別の要求事項に注意を払う必要がある。ステンレス鋼および合金鋼の管製品にも関連する管理が必要だが、化学成分、熱処理、腐食挙動、および製品認定は大きく異なる場合がある。平鋼圧延ステンレス鋼には、別の製造履歴があり、寸法、表面、試験、および納入に関して別の懸念事項が存在する。工具鋼では、鍛造または圧延された工具素材、炭化物分布、焼鈍、焼入れ、焼戻し、および意図される工具機能に適した管理が必要となる。

この分離によって、密閉されたカテゴリーが形成されるわけではない。ステンレス鋼管と平鋼圧延ステンレス鋼板は、耐食性材料のファミリーとしての呼称を共有するが、製造経路と用途が異なるため、異なる仕様書の対象となる。クロム・モリブデン合金鋼管は、管製品の仕様書で規定される一方、合金鋼に関する ASTM のより広い用語定義にも適合し得る。高速度工具鋼には合金鋼に関連する合金元素が含まれるが、その工具鋼規格は切削工具に特有の性能要求を扱っている。

したがって、A01 の適用範囲は、普遍的な一つの階層を宣言するのではなく、技術用語を体系化している。同委員会の規格によって、技術者は何が要求されるかを記述し、試験所は適合性をどのように測定するかを示し、製造業者はどの製品形状を供給するかを明示できる。

製品形状によって適用される文書が変わる理由

材料カテゴリーと製品仕様書は、異なる問いに答える。「オーステナイト系ステンレス鋼」は、冶金学的なファミリーと相構造を表す。「ASTM A312/A312M 管」は、管に関する要求事項によって規定される製品を示す。「AISI/SAE 1020」は、炭素鋼の鋼種呼称を示す。これは、供給された品物が棒、板、管、鍛造品、その他の製品のいずれであるかを自動的に確定するものではなく、該当する ASTM 製品仕様書に取って代わるものでもない。

製品形状は加工方法を変える。板は圧延と制御冷却によって製造されることがある。管は溶接管または継目無管として製造され、その後、寸法調整、焼鈍、または冷間加工が施されることがある。棒は熱間圧延、冷間仕上げ、鍛造、または研削によって製造されることがある。工具鋼素材には、炭化物分布の制御を目的とした特殊な焼鈍が施されることがある。これらの経路は、異なるリスクと異なる検査上の必要性を生じさせる。仕様書はそれらに対処しなければならない。

したがって、同じ公称化学成分が複数の製品規格に現れ、寸法、表面状態、機械試験、非破壊検査、熱処理、および許容欠陥について異なる要求事項が設定されることがある。反対に、製品仕様書が、化学成分が完全に同一であることではなく、共通する製品および使用条件の枠組みを特徴とする複数の鋼種を対象とすることもある。

鋼の呼称を正しく読み取るには、四つの問いを分けて考える必要がある。組成は何か。どの規格上の定義が適用されるか。どの鋼種または呼称がそれを示すか。供給される製品形状には、どの製品仕様書が適用されるか。性能は第五の問いであり、化学成分に加えて、加工、熱処理、形状、および環境によって決まる。ASTM 委員会 A01 は、主としてこれらの問いが一つの呼称に集約されるのを防ぐために存在している。

誤った同一視を避けた炭素鋼・合金鋼・ステンレス鋼・工具鋼の比較

この4つの呼称は、それぞれ異なる問いに答えるものである。炭素鋼は、主として組成範囲と、鋼中における炭素の役割を表す。ASTMでいう合金鋼は、普通炭素鋼のカテゴリーを超える意図的な合金元素の添加を含み、かつステンレス鋼とは区別される鋼を指す。ステンレス鋼は、主としてクロム含有量と、それによって得られる耐食性によって定義される。工具鋼は用途、すなわち材料を切削、成形、その他の方法で加工する工具用に製造された鋼であることを表す。

これらのカテゴリーは重なり得る。工具鋼は、広義の冶金学的意味では通常、合金鋼でもあり、ステンレス鋼の中にも工具用途向けに製造される鋼種がある。したがって、これらの用語を相互排他的な4つの系統として扱うと、誤った同一視が生じる。組成、正式な分類、鋼種の呼称、使用機能は、分けて考えなければならない。

組成の比較

2024年に公表されたWorld Steel Associationの指針では、鋼は炭素を2％未満含む鉄‐炭素合金と定義されている。この定義は、普通炭素鋼、低合金鋼、ステンレス鋼、工具鋼を含む膨大な範囲の鋼種を対象とする。「炭素」という語は、他の元素が存在しないことを意味しない。炭素含有量がそのカテゴリーの主要な組成上の基準であることを示している。

炭素は、鋼の相変態、硬さの発現可能性、強度、延性、熱処理への応答を変化させる。ASM Internationalは、普通炭素鋼の炭素含有量を、一般に約0.10％から1％超までの範囲として説明している。AISI/SAE 1020、1040、1080は、この進展を明確に示している。呼称の末尾2桁は、百分率の100分の1単位で示した公称炭素含有量を表すため、これらの鋼種は概ね、それぞれ約0.20％、0.40％、0.80％の炭素に相当する。ただし、完全な規格にはマンガン、硫黄、リン、その他の元素の上限値または範囲も含まれるため、この番号だけで化学成分の全分析を示すものではない。それでも、炭素含有量が分類の基本原理となっている。

合金鋼は、すべての鋼が技術的には合金であるため、より複雑である。鉄と炭素を組み合わせた時点で、すでに合金が形成される。ASTMの用語法では、この語をより限定的に用いる。ASTM A941を基礎とするAISC Code of Standard Practiceの用語集では、炭素鋼を、ASTM A941の炭素鋼の定義に適合するステンレス鋼以外の鋼とし、合金鋼を、同規格の合金鋼の定義に適合するステンレス鋼以外の鋼として定義している。この規格上の文脈では、「合金鋼」はすべての鋼の同義語ではない。規定された合金元素の含有量と定義によって、炭素鋼およびステンレス鋼と区別されるカテゴリーである。

ニッケル、クロム、モリブデン、バナジウム、マンガン、シリコンなどの添加元素は、焼入れ性、強度、靭性、耐摩耗性、焼戻し抵抗、腐食挙動を変化させる可能性がある。その効果は、濃度、元素間の相互作用、加工方法、最終的な微細組織によって異なる。例えばクロムは、比較的少ない含有量でも焼入れ性や耐摩耗性を向上させることがあるが、ステンレス鋼としての分類には、該当するクロム閾値に達し、関連規格の要件を満たすことが必要である。

World Steel Associationによる2024年の説明では、ステンレス鋼は少なくとも10.5％のクロムを含む鋼とされている。酸素の存在下では、クロムが表面に薄く耐食性のある保護層を形成するのを助ける。この不動態皮膜が名称の由来であるが、クロム含有量だけではすべてのステンレス鋼種を説明できない。多くの鋼種では、ニッケルが組織や低温特性に影響し、モリブデンが局部腐食への抵抗性を高め、炭素量が鋭敏化や溶接性に影響し、窒素が強度や孔食抵抗性を変化させる。そのため、オーステナイト系、フェライト系、マルテンサイト系、二相系、析出硬化系のステンレス鋼を、クロムの割合だけで順位付けすることはできない。

工具鋼は、まず材料が何をしなければならないかによって分類される。ASMは工具鋼を、材料を切削、成形、その他の方法で加工して製品部品にするための工具を製造するのに用いられる鋼と定義している。その組成は用途に応じて決まる。ASMの2024年の解説によれば、現代の多くの工具鋼種には、相当量のタングステン、モリブデン、バナジウム、マンガン、クロムが含まれている。これらの元素は、二次炭化物を生成したり、高温硬さを向上させたり、耐摩耗性を高めたり、断面のかなり深い部分まで硬化させたりする。

このため、直接的な重なりが生じる。高炭素・高クロム工具鋼は、ステンレス鋼の定義にも適合する場合があり、熱間加工用工具鋼は、通常の冶金学的な用法では明らかに合金鋼である。どちらか一方を単に「炭素鋼」と呼べば、合金元素の添加と意図された用途が見えなくなる。すべての合金鋼を「工具鋼」と呼ぶのも、同様に誤りである。

機能の比較

普通炭素鋼は、必要な特性のバランスが、炭素量によって制御される強度、成形性、機械加工性、または熱処理への応答を中心とする場合に選択されることが多い。AISI/SAE 1020、1040、1080は、単純に低級から高級へ並ぶものではない。異なる炭素量によって、可能となる加工方法や特性が異なる。より高い炭素量は、適切な処理後に、より高い硬さを得ることを可能にする一方、延性を低下させ、溶接を難しくすることもある。有用な問いは、抽象的にどの鋼種が最も強いかではなく、部品にどのような微細組織と製造工程が必要かである。

合金鋼は、炭素だけでは解決できない制約に対応する。ニッケル、クロム、モリブデンは焼入れ性を高め、所望の硬化組織を断面のより深い部分まで形成できるようにする。バナジウムは結晶粒を微細化したり、硬い炭化物を形成したりする。マンガンは焼入れ性と強度に寄与する。これらの効果によって特定の結果が保証されるわけではない。焼入れ条件、焼戻し、断面寸法、清浄度、加工前の履歴が、依然として決定的な要因となるからである。鋼種の呼称が示すのは組成体系であり、製造方法に関係なく保証された性能ではない。

ステンレス鋼は、用途に必要な機械的特性や加工特性を維持しながら、不動態化によって腐食を低減するという、異なる機能上の課題に応える。「ステンレス」は腐食を完全に免れることを意味しない。塩化物、隙間、堆積物、酸、高温への曝露、溶接履歴、表面状態によって、不動態皮膜が損傷したり、局所的に迂回されたりすることがある。マルテンサイト系ステンレス鋼種は、耐摩耗性や切削性のために硬化される場合がある一方、オーステナイト系鋼種は、成形性と耐食性を重視することがある。ファミリー名が示すのは、組成上の閾値と腐食機構であって、均一な一組の特性ではない。

工具鋼は、切削、成形、衝撃、圧力、高温の下で、被加工材料と繰り返し接触することを中心に体系化されている。その設計では、刃先保持性、圧縮強度、凝着摩耗またはアブレシブ摩耗への抵抗性、靭性、高温硬さなどが重視される場合がある。これらの要求が、クロム、モリブデン、タングステン、バナジウムが頻繁に用いられる理由であり、工具鋼が別個の化学的世界を形成していることを意味するわけではない。工具鋼のアルファベットによる系統呼称、熱処理、硬さの状態、使用温度は、すべてその機能に関係する。

規格および呼称の比較

ASTM Committee A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、および関連する鉄系合金に関する規格体系を提供している。その文書には、材料規格、試験方法、用語、関連要件が含まれる。ASTMの組織構成からも、これらの呼称を単一の順位体系として扱うべきでない理由が分かる。炭素鋼管製品、ステンレス鋼および合金鋼管製品、平鋼圧延ステンレス鋼、工具鋼について、それぞれ別個の小委員会が扱っているからである。

1020、1040、1080のようなAISI/SAE呼称は、主として化学成分に基づく鋼種識別体系である。これらはASTMの製品規格に取って代わるものではない。例えばASTM A36、ASTM A572、ASTM A240、ASTM A681は、それぞれ異なる規格上の文脈に属し、形状、化学成分、機械試験、加工、納入状態などについて要件を定めている。適用される文書は、公称鋼種名と同じ程度に重要である。

ASTM A941の用語法は、「合金」とは合金元素を含むものなら何でも意味する、という一般的な誤りを防ぐのに役立つ。規格上の用語では、炭素鋼と合金鋼は定義されたカテゴリーであり、ステンレス鋼は別個に識別される。さらに工具鋼は、化学成分に基づく境界を横断し得る機能上の分類を加える。鋼種番号、ASTM規格、工具鋼の系統ラベルは、互換可能な説明ではない。

したがって、正しい比較は段階的に行う必要がある。すなわち、その鋼が何を含むのか、どの規格上のカテゴリーがその組成を認めているのか、鋼種がどのように呼称されるのか、そして材料が何を達成しなければならないのかを問うのである。その上で初めて、1つの分類上の問いが4つすべてに答えるかのように装うことなく、炭素鋼、合金鋼、ステンレス鋼、工具鋼を比較できる。

分類が交差するところ

この4つのラベルは、互いに完全に分離した4つの区分を表しているわけではありません。それぞれ異なる問いに答えるものです。「炭素鋼」は通常、主要な合金化の基礎と、添加量が比較的限られていることを強調します。「ステンレス鋼」は、クロム含有量の閾値と、それによって生じる耐食挙動を示します。「工具鋼」は用途を表すものであり、材料を切断、成形、その他の方法で加工して製品部品にするために使用される鋼を指します。「合金鋼」は日常的な会話では鉄を基材とするあらゆる合金を意味し得ますが、ASTMの用語では、炭素鋼およびステンレス鋼とは区別された定義上のカテゴリーとして用いられます。

科学用語と規格用語のこの違いが、混乱の大きな原因となっています。World Steel Associationは、鋼を炭素含有量が2%未満の鉄と炭素の合金と説明しています。同じ2024年の説明では、ステンレス鋼は少なくとも10.5%のクロムを含みます。クロムは酸素と反応し、耐食性を支える薄い保護層を形成します。しかし、どちらの記述も、ステンレス鋼に炭素が含まれないことや、広い意味での化学的な合金鋼がステンレスでもあり得ないことを述べているわけではありません。

ステンレス鋼は、広い科学的意味では合金鋼でもある

すべてのステンレス鋼種は、鉄、炭素、および意図的に添加された合金元素を含みます。ステンレス鋼の分類を定義する添加元素はクロムですが、鋼種に影響を及ぼす元素はそれだけではありません。ニッケルはオーステナイトを安定化し、モリブデンは局部腐食への耐性を向上させ、窒素は強度やオーステナイトの安定性に影響を与えることがあります。マンガン、シリコン、銅、ニオブ、チタン、その他の元素も、規定量で含まれる場合があります。

したがって、クロム含有量の閾値は境界を設定するものであって、完全な説明ではありません。クロムを10.5%含む鋼が、他のすべてのステンレス鋼と構造や性能の点で自動的に同等になるわけではありません。フェライト系、マルテンサイト系、オーステナイト系、二相系、および析出硬化系のステンレス鋼は、それぞれの全化学成分と熱処理によって、強度、靭性、溶接性、磁気応答、耐食挙動の異なる組み合わせを得ています。規定上限が低い場合であっても、炭素はその化学成分の一部として残ります。

「合金」という語は、2つの水準で機能します。材料科学においては、鉄が炭素、クロム、そして多くの場合さらに複数の元素と結合しているため、ステンレス鋼が明らかに合金鋼であることに疑いはありません。しかしASTM Committee A01は、ステンレス鋼を「合金鋼」から分離するカテゴリーに基づいて、用語および製品規格を公表しています。ASTM A941の用語を用いるAISC Code of Standard Practiceの用語集では、炭素鋼を、ASTM A941の炭素鋼の定義に適合する、ステンレス鋼以外の鋼と定義しています。同様に、合金鋼も、ASTM A941の合金鋼の定義に適合する、ステンレス鋼以外の鋼と定義しています。

この「ステンレス鋼以外」という文言が重要です。これは規格上の境界であって、クロムを含むステンレス鋼が合金でなくなったという主張ではありません。ASTM A01の構成も、この区別を裏付けています。その関連小委員会は、炭素鋼管製品、ステンレス鋼および合金鋼の管製品、平鋼圧延ステンレス鋼製品、ならびに工具鋼を扱っています。委員会や仕様を分けることは、製造要件、試験、製品形状、鋼種の呼称を整理するのに役立ちます。しかし、それによって化学組成が、相互に排他的な4種類の物質へと変わるわけではありません。

鋼種記号は、さらに別の層を加えます。AISI/SAE 1020、1040、1080は、主として炭素含有量の範囲によって識別される代表的な普通炭素鋼の鋼種です。304や410などのステンレス鋼の呼称は、異なる歴史的意味および規格上の意味を持ち、数字だけでは、必要とされるすべての元素や加工条件を示しません。鋼種名は分類および識別のための手段であり、完全な化学成分規定の代替ではありません。

工具鋼にはクロムやその他の主要な合金元素が含まれる場合がある

工具鋼は、主として用途に基づくカテゴリーです。ASMは、工具鋼を、材料を切断、成形、またはその他の方法で加工して製品部品にするための工具を製造するのに用いる鋼と定義しています。したがって工具鋼は、硬さ、高温硬さ、耐摩耗性、靭性、寸法安定性、熱処理への応答との関係で評価する必要があります。その呼称体系には、水硬化鋼、冷間加工用鋼、熱間加工用鋼、高速度鋼、耐衝撃工具鋼などのグループが含まれます。

これらのグループには、炭素と鉄以外の元素がはるかに多く含まれることがあります。ASMによれば、現代の多くの工具鋼種は、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムを含んでいます。これらの添加元素は、変態挙動や炭化物の形成を変化させます。クロム、モリブデン、マンガンは焼入性を高めることがあり、バナジウムは硬い炭化物を形成して結晶粒組織を微細化することがあります。また、タングステンとモリブデンは、高速度鋼において高温での硬さの維持に寄与します。得られる特性は、単一元素だけでなく、元素の組み合わせ、加工経路、熱処理によって決まります。

一部の工具鋼には、ステンレス鋼の分類に関連付けられる含有量のクロムが含まれています。AISI D2のような冷間加工用鋼種は、境界的な事例として有用です。この鋼種は多量のクロムを添加し、クロムに富む炭化物を多く形成しますが、規格上のアイデンティティは工具鋼の呼称にあります。その工具鋼としての分類は、意図された機能と冶金学的設計を反映しています。クロム含有量が高いからといって、その呼称が消えるわけではなく、また、そのラベルだけでオーステナイト系ステンレス鋼に伴う耐食挙動が保証されるわけでもありません。

実用上は、その逆も起こり得ます。特定のステンレス鋼種を、工具、金型、ダイス、または耐摩耗部品に選定できる場合があります。しかし、ステンレス鋼としての呼称が付いているからといって、それが自動的に工具鋼になるわけではありません。性能と用途が重なることはあっても、規格上のカテゴリーは異なるままです。組成、意図された用途、呼称、実際に得られた特性は、分けて考えなければなりません。

多くの鋼種群において炭素はなお存在する

炭素は、炭素鋼だけに固有の成分ではありません。World Steel Associationの定義では、広い説明上、炭素含有量が2%未満のすべての鋼に炭素が含まれます。炭素は、冷却および熱処理の過程で形成される相の量と安定性に影響を与え、硬さ、強度、延性、溶接性、ならびにマルテンサイトへ硬化する能力に強く影響します。

ASMは、普通炭素鋼を概ね炭素約0.10%から1%超までの範囲に位置付けています。AISI/SAE 1020、1040、1080という呼称は、その進行を示すものです。すなわち、鋼種番号が大きくなるほど公称炭素含有量が上昇しますが、正確な仕様には依然として許容範囲やその他の元素が含まれます。炭素量が多いほど、適切な熱処理後により高い硬さを得やすくなりますが、延性を低下させ、溶接を難しくすることもあります。したがって、数字は化学成分を推測する手掛かりではあっても、使用時の性能を完全に予測するものではありません。

ステンレス鋼にも炭素は残ります。炭素はその冶金学に関与しており、溶接中の炭化物析出を抑えるために低炭素仕様が指定される場合であっても、その役割は変わりません。工具鋼にも炭素は残ります。クロム、バナジウム、タングステン、モリブデンなどの添加元素とともに、硬さや炭化物形成に炭素が必要だからです。したがって、ある鋼は、重なり合う意味において、炭素を含み、合金化され、ステンレスであり、かつ工具用途を志向したものとなり得ます。

有用な問いは、「4つのうちどれに該当するのか」ではありません。「どの定義が適用されているのか」です。化学的な説明は、元素とその範囲を特定します。ASTMのカテゴリーは、規格と製品要件を整理します。呼称は、鋼種群を識別します。熱処理と加工が最終的な組織を決定し、性能試験が材料の実際の挙動を示します。これらの層を同じものとして扱うと、単純に聞こえるものの、ほとんど何も説明しないラベルになってしまいます。

不慣れな鋼材を特定するための実践的方法

不明な鋼材の特定は、やすり、磁石、または目視検査からではなく、まず文書記録の確認から始めるべきです。明るく研磨された表面はステンレス鋼を示唆し、スケールや黒皮仕上げは炭素鋼を示唆する場合があります。しかし、表面状態から内部の鋼種について得られる情報はほとんどありません。磁性も信頼できる分類基準ではありません。多くのステンレス鋼は磁性を示し、一部の炭素鋼および合金鋼も類似した磁気応答を示すことがあります。硬さによって可能性を絞り込めるのは、材料の状態と試験方法が明らかになってからです。

信頼性の高い方法は、鋼種記号から規格へ、次に規格から化学成分、製品形状、材料の状態、および検証試験へと確認を進めることです。

正確な鋼種または仕様から始める

文字、数字、接尾辞、改訂識別子、熱処理用語を含め、記載されているすべての表示をそのまま正確に記録します。「304」、「304L」、「AISI/SAE 1040」、「ASTM A36」、および「A2工具鋼」は、同じ種類の情報を示しているわけではありません。あるものは鋼種記号、別のものは炭素鋼の番号体系、また別のものは製品仕様、さらに別のものは非公式または国内の呼称である可能性があります。

AISI/SAE 1020 のような表示は、AISI/SAE体系における普通炭素鋼の鋼種を示します。末尾の2桁は、該当する仕様および化学成分の許容範囲を前提として、百分率で示したおおよその公称炭素含有量を百分の一単位で表します。ただし、この表示だけでは、材料の硬さ、引張強さ、または熱処理状態は示されません。ASM Internationalは、AISI/SAE 1020、1040、および1080を代表的な普通炭素鋼種として挙げており、普通炭素鋼の範囲は、およそ0.10%の炭素から1%を超える炭素まで広がっています（ASM International, 2024）。

ASTM A240/A240M のような表示は別のものです。これは、圧力容器および一般用途向けのクロム系およびクロム・ニッケル系ステンレス鋼の厚板、薄板、帯鋼を対象とする仕様を示します。ただし、この仕様には複数の化学成分および要求事項が含まれているため、Type 304 や Type 316L のように、鋼種も記録する必要があります。同様に、ASTM A29/A29M は、熱間加工された炭素鋼および合金鋼の棒鋼に関する一般仕様であり、鋼種記号に取って代わるものではありません。

不完全な表示を、記録者の判断で黙って修正してはいけません。「1040」、「A36」、または「stainless」と観察されたとおりに書き留め、それぞれを未解決の手掛かりとして扱います。接頭辞が欠けているだけで、化学成分に基づく鋼種表示なのか、製品仕様なのかが区別される場合があります。

非公式な名称に頼る前に規格用語を用いる

次に、証明書、図面、部品表示、または検査記録に記載されている、適用規格を特定します。ASTM Committee A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、およびその他の鉄基合金について、仕様、試験方法、用語、ならびに関連規格を扱っています。その組織には、炭素鋼管製品、ステンレス鋼および合金鋼管製品、平圧延ステンレス鋼、工具鋼をそれぞれ扱う個別の小委員会があります。この構成は、4つの閉じた化学的分類を示すものではなく、規格体系を反映したものです。

ASTM A941 Standard Terminology Relating to Steel, Stainless Steel, Related Alloys, and Ferroalloys は、仕様書に carbon steel や alloy steel という語が現れる場合に特に重要です。ASTM A941の用語に基づくAISC Code of Standard Practiceの用語集では、carbon steelを、炭素鋼の定義に適合するステンレス鋼以外の鋼と定義し、alloy steelを、合金鋼の定義に適合するステンレス鋼以外の鋼と定義しています。したがって、規格上の文脈における「alloy steel」は、単に「合金元素を含む鋼」を意味するものではありません。すべての鋼は鉄を基礎とする合金です。この用語は通常、炭素鋼およびステンレス鋼とは異なる規格上の分類を示します。

ただし、この分類は適用される仕様と併せて解釈する必要があります。クロム、ニッケル、モリブデン、その他の元素が規定量添加されているために合金鋼と呼ばれる鋼であっても、別の仕様では、形状、用途、または製造方法によって製品が分類される場合があります。「tool steel」も、主として機能に基づく分類です。ASMは、工具鋼を、製造部品へと材料を切削、成形、またはその他の方法で加工するための工具の製作に用いられる鋼と説明しています。多くの工具鋼種には、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムが含まれています。合金含有量と同様に、その鋼種記号および熱処理要件も重要です。

stainless という語を、完全な鋼種表示として扱ってはいけません。World Steel Associationが2024年に公表した資料では、ステンレス鋼を少なくとも10.5%のクロムを含む鋼と定義しています。クロムは酸素と反応して、耐食性を持つ保護層を形成します。このしきい値は広範な分類を定めるものですが、あらゆる環境における耐食性能を予測するものではありません。ニッケル、モリブデン、窒素、炭素、チタン、ニオブ、硫黄、表面状態、溶接履歴、および熱処理は、いずれも結果に影響を及ぼします。Type 304とType 316Lはいずれもステンレス鋼ですが、規定された化学成分および想定される性能は互換性がありません。

化学成分、製品形状、材料の状態を区別する

規格と鋼種を特定したら、次の3つの問題を分けて考えます。すなわち、その鋼に何が含まれているか、どのような形状で供給されたか、そしてどのような冶金的状態にあるかです。

化学成分は、規格に定められた元素の許容範囲、および必要に応じて溶鋼分析または製品分析によって確認します。炭素含有量は、生成可能な硬化組織の量に影響し、したがって硬さ、強度、溶接性、および熱処理応答にも影響を及ぼします。普通炭素鋼の系列では、AISI/SAE 1020から1040、1080へ進むにつれて公称炭素含有量が増加することを示しますが、材料の状態も示されていない限り、特定の硬さが保証されるわけではありません。マンガンおよび合金元素の添加は焼入性を変化させ、断面をより深く硬化させることがあります。クロム、モリブデン、バナジウム、タングステン、ニッケル、およびシリコンは、強度、靭性、耐摩耗性、焼戻し応答、および耐食性に影響を及ぼす可能性があります。

製品形状は別の要素です。厚板、薄板、棒鋼、線材、管、鍛造品、鋳造品、および締結部品は、化学成分が類似していても、異なるASTM仕様の対象となる場合があります。そのため、製品規格を伴わない鋼種表示だけでは不十分なことがあります。寸法、製造方法、許可される加工、およびその形状に固有の要件を確認します。

材料の状態は、製造中または製造後に材料がどのように加工されたかを示します。as-rolled、hot-finished、cold-drawn、annealed、normalized、quenched and tempered、および solution annealed などの用語は、新たな化学的鋼種ではなく、材料の状態を表します。化学成分が同一の2つの部材でも、状態が異なれば、硬さ、強度、寸法、残留応力、および微細組織が異なる可能性があります。

最後に、要求されている試験を確認します。仕様によっては、化学分析、引張試験、降伏強さの測定、伸び、硬さ、衝撃試験、曲げ試験、腐食関連試験、結晶粒度検査、または非破壊検査などが含まれます。硬さの測定値は特定を裏付けることはできますが、規格、化学成分、材料の状態、および要求された試験記録に取って代わるものではありません。文書記録がない場合は、外観、磁性、硬さ、または一般的な表示だけで特定するよりも、実験室での化学分析に金属組織学的検査および適切な機械試験を組み合わせる方が、はるかに妥当性の高い判断となります。

よくある誤解と用語上の落とし穴

鋼の用語は、化学組成の説明を完全な分類として扱うと、誤解を招くものになります。組成、規格上のカテゴリー、等級 обознач、実用性能は、それぞれ異なる問いに答えるものです。AISI/SAE 1020は呼称体系における一つの等級を示し、「炭素鋼」は規格上のカテゴリーを表します。また、炭素含有量と熱処理は、その組織と特性を説明するのに役立ちます。しかし、これらの表示のいずれも、それ単独であらゆる用途における挙動を予測できるわけではありません。

ASTM Committee A01は、規格の枠組みを提供しています。その活動範囲には、炭素鋼、合金鋼、ステンレス鋼、工具鋼、その他の鉄基合金に関する仕様、試験方法、用語、関連文書が含まれます。ASTMはまた、この活動の多くを、炭素鋼管製品、ステンレス鋼および合金鋼管製品、平鋼板状ステンレス鋼、工具鋼などの分科委員会に分けています。この組織構成は、これらの用語が科学的には重なり合いながらも、規格の運用上は区別されていることを示しています。

「合金鋼」は特殊鋼や高合金材料だけを意味しない

「すべての鋼は合金鋼である」という表現は、科学的には理解できますが、規格上の説明としては不十分です。World Steel Associationは、鋼を炭素含有量が2%未満の鉄と炭素の合金と定義しています。したがって、鉄と炭素が基本的な合金系を形成しており、ほとんどの商用鋼には、マンガン、シリコン、硫黄、リンなどの元素も、管理された量または残留量として含まれています。

規格用語では、この表現はより狭い意味で用いられます。ASTM A941の用語を基礎とするAISC Code of Standard Practiceの用語集では、炭素鋼を、ステンレス鋼以外で、ASTM A941の炭素鋼の定義に適合する鋼と定義しています。同様に、合金鋼は、ステンレス鋼以外で、ASTM A941の合金鋼の定義に適合する鋼と定義されています。この文脈において、「合金鋼」は鉄を基礎とするあらゆる合金の同義語ではありません。適用される規格上の定義によって、炭素鋼やステンレス鋼とは区別されるカテゴリーなのです。

この区別により、合金鋼とは希少元素を大量に含む特殊な材料を意味する、というよくある誤りを避けることができます。普通炭素鋼も、かなり広い組成範囲に及びます。ASM Internationalは、普通炭素鋼の一般的な範囲を、およそ0.10%の炭素から1%を超える炭素までとし、代表的な等級としてAISI/SAE 1020、1040、1080を挙げています。呼称体系における数字は、公称炭素量を示すものであり、特性全体を規定するものではありません。たとえばAISI/SAE 1020は、普通炭素鋼と呼ばれているからといって、科学的な意味で「非合金」であるわけではありません。

炭素含有量は、炭素を含む相の量と分布、得られる硬さ、強度、延性、熱処理への応答に影響します。ただし、その結果は、断面寸法、冷却速度、加工履歴、要求される仕様にも左右されます。炭素量を増やせば、単純に、あらゆる場合において強い鋼になるわけではありません。溶接性、靭性、成形性、熱処理への応答が変化する可能性があるため、等級名を直接的な性能順位として解釈してはなりません。

合金元素の添加は、さらに別の要素を加えます。マンガン、クロム、ニッケル、モリブデン、バナジウムなどの元素は、焼入性、耐摩耗性、靭性、強度、腐食挙動を変化させる可能性があります。したがって、ある分類体系では低合金鋼と説明される材料でも、合金元素を通常とは大きく異なる割合で含んでいるとは限りません。どのカテゴリーに該当するかは、適用される仕様によって決まります。化学組成は、その等級がなぜそのように挙動するのかを説明し、規格は、それをどのように命名し、管理するかを決定します。

「ステンレス」は腐食を完全に防ぐことを意味しない

World Steel Associationは、ステンレス鋼を、少なくとも10.5%のクロムを含む鋼と定義しています。このしきい値は定義であって、あらゆる環境で部品に腐食が生じないことを保証するものではありません。クロムは酸素と反応し、鋼の表面に薄く、耐食性のある保護層を形成します。この不動態皮膜が、ステンレス鋼に特徴的な耐食性の源です。しかし、それは金属を化学的に完全に侵されなくする装甲のような被膜ではありません。

環境が重要になります。塩化物を含む水、酸性溶液、堆積物、すき間、高温、よどんだ状態などは、不動態性を損なう可能性があります。母材全体が10.5%のクロムというしきい値を満たしていても、局所的な損傷によって孔食やすき間腐食が生じることがあります。加工方法、表面状態、炭素鋼による汚染、溶接、熱への曝露、洗浄方法も結果に影響します。したがって、ステンレス鋼は、定義上腐食しない鋼ではなく、設計上耐食性を備えた鋼なのです。

クロム含有量だけでは、すべてのステンレス鋼の等級を説明することもできません。ステンレス鋼は、結晶構造や、ニッケル、モリブデン、窒素、マンガン、銅、炭素などの添加元素が異なります。こうした違いは、強度、延性、溶接性、相の安定性、特定の腐食形態に対する耐性に影響します。クロムを含むフェライト系等級、ニッケルを含むオーステナイト系等級、熱処理可能なマルテンサイト系等級は、いずれもステンレス鋼の定義を満たし得ますが、成形、溶接、熱処理、使用環境への曝露に対しては大きく異なる反応を示す可能性があります。

このため、ステンレス鋼の呼称を一つの数字だけに還元することはできません。10.5%というしきい値は、示された定義において、ステンレス鋼を他の鋼のカテゴリーから区別するものです。しかし、あらゆる環境に適した普遍的な材料を選定するものではありません。規格、等級の化学組成、製品形状、加工履歴、曝露条件を総合的に考慮する必要があります。

「工具鋼」は一つの組成を表すものではない

工具鋼は、用途と設計された化学組成を通じて理解するのが最も適切です。ASM Internationalは、工具鋼を、材料を切削、成形、またはその他の方法で加工し、製品部品にするための工具の製造に用いられる鋼と説明しています。この機能に基づく定義は、組成の大きく異なるさまざまな合金系を含みます。工具鋼は、特定の用途に応じて、硬さ、強度、靭性、耐摩耗性、寸法安定性、高温性能のうち有用な組み合わせを維持しなければなりません。これらの特性をすべて同程度に備える単一の組成は存在しません。

ASMによれば、現代の多くの工具鋼等級には、相当量のタングステン、モリブデン、バナジウム、マンガン、クロムが含まれています。これらの元素は、冶金学的にそれぞれ異なる役割を果たします。クロム、モリブデン、マンガンは焼入性に影響し、バナジウムは硬質炭化物の形成と耐摩耗性に寄与する可能性があります。また、タングステンとモリブデンは、切削時の高温下でも有用な硬さを維持することを目的とした等級において重要です。炭素は硬質相を支えるため、依然として中心的な役割を果たしますが、靭性が不十分なまま硬さだけを過度に高めると、欠けや破壊が生じる可能性があります。

この名称は、単一の熱処理工程を意味するものでもありません。冷間加工用工具鋼、熱間加工用等級、高速度鋼、耐衝撃用等級は、組成と性能の異なる領域に位置しています。クロムを基準とする定義上、ステンレス鋼に該当するものもあれば、該当しないものもあります。規格用語上の合金鋼に分類されるものもあれば、相当量の合金元素を含みながら、主として工具鋼の分類および呼称体系によって識別されるものもあります。

したがって、「工具鋼」は単一の化学的な一群ではなく、設計上の目的を表す名称です。等級の呼称、製品仕様、熱処理、工具の用途を総合的に読み取る必要があります。切削工具、成形用金型、熱間加工用インサートはいずれも工具と呼ばれますが、それらに用いられる鋼は、異なる破損形態に耐えるよう設計されています。分類は、規格がどのような種類の材料として認めているかを示します。化学組成と加工条件は、その材料が何に耐えられるかを説明します。

要約：4つのラベルと、いくつかの異なる分類体系

この4つのラベルは、「合金化が最も少ないもの」から「最も多いもの」まで、1本の線上に並ぶものではありません。それぞれ異なる問いに答えるものです。炭素鋼は、化学組成と規格上の分類を表す場合があります。合金鋼は、すべての鋼が技術的には合金であるにもかかわらず、ステンレス鋼を除外する規格上の分類を表す場合があります。ステンレス鋼は、クロムを含み、不動態化する鋼の一群を指します。工具鋼は主として機能を表すものであり、切削、成形、または造形用工具の製造に伴う加工上の要求を示します。

混乱は、これらのラベルを相互排他的なものとして扱うときに生じます。ある鋼種は、規格で定義された合金鋼のカテゴリーに属すると同時に、工具製造用として選定されることがあります。ステンレス鋼種も、その用途が切削または成形であれば工具鋼になり得ます。普通炭素鋼の鋼種を工具に使用することもできますが、ASMの意味で自動的に「工具鋼」になるわけではありません。組成、分類、呼称、性能は相互に関連していますが、置き換え可能なものではありません。

化学組成に関する問い

基本的な化学的区別は、鉄と炭素から始まります。World Steel Associationの2024年版 Steel Facts では、鋼を、炭素を2%未満含む鉄-炭素合金と定義しています。炭素は鉄のマトリックスを変化させ、硬さ、強度、延性、溶接性、熱処理への応答に大きな影響を及ぼします。炭素含有量が増加すると、一般に得られる硬化能も高まりますが、成形および溶接に関する考慮事項はより厳しくなります。ただし、その効果は炭素だけで決まるものではありません。冷却速度、断面寸法、加工履歴、その他の含有元素も影響します。

ASMの2024年版における炭素鋼および低合金鋼の解説では、普通炭素鋼の炭素含有量は一般に約0.10%から1%超までとされています。AISI/SAE 1020、1040、1080は、その命名パターンを示す例です。最初の2桁は10xx普通炭素鋼系列という大区分を示し、最後の2桁は通常、百分率の100分の1単位で表した公称炭素含有量を示します。したがって、1020、1040、1080は互いに無関係な3種類の物質ではなく、AISI/SAEの呼称体系において、公称炭素量が段階的に高くなる鋼種を表しています。この呼称だけでは、許容される化学組成の全体や製品の状態までは示されません。

「炭素鋼」は、他の元素がまったく存在しないことを意味しません。マンガン、ケイ素、硫黄、リン、および残留元素は、規定された範囲内で含まれることがあります。また、「合金鋼」は単に「合金元素を含む鋼」を意味するわけでもありません。その文字どおりの意味では、すべての鋼が含まれてしまうからです。規格では、この語により狭い技術的用法を与えています。

ステンレス鋼は、主としてクロムによって区別されます。World Steel Associationによれば、ステンレス鋼は少なくとも10.5%のクロムを含有します。酸素を含む環境では、クロムが酸素と反応して表面に薄く、耐食性を持つ保護層を形成します。この不動態化機構が、ステンレス鋼の挙動を特徴づける化学的基盤です。しかし、クロムの割合だけでは、すべてのステンレス鋼種を説明することはできません。ニッケル、モリブデン、窒素、炭素、マンガン、ケイ素などの元素が、相のバランス、耐食性、強度、溶接性、熱処理への応答に影響します。したがって、フェライト系、オーステナイト系、マルテンサイト系、析出硬化系のステンレス鋼種を、単一のクロム規則だけに還元することはできません。

工具鋼は、異なる化学組成上のパターンを示します。ASMは工具鋼を、その機能によって説明しています。すなわち、製造部品へと材料を切削、成形、またはその他の方法で造形するための工具を製造するのに用いられる鋼です。現代の多くの工具鋼種は、相当量のタングステン、モリブデン、バナジウム、マンガン、またはクロムを含みます。これらの添加元素は、焼入れ性、高温硬さ、耐摩耗性、靭性、または二次硬化を向上させる可能性があります。しかし、ある鋼種を工具鋼に分類するには、これらの元素の存在だけでなく、その鋼種について認められている分類と想定用途も考慮する必要があります。

規格に関する問い

規格は、広範な冶金用語を、管理されたカテゴリー、化学成分の限界値、機械的要件、試験方法、熱処理条件、および製品形態へと具体化します。ASTM Committee A01は、炭素鋼、合金鋼、ステンレス鋼、工具鋼、および関連する鉄基合金について、この枠組みを提供しています。その文書は、周期表に基づく単純なチェックリストで金属を分類しているのではありません。規定された仕様を満たすために、材料が何を満たさなければならないかを定義しています。

AISC Code of Standard Practiceの用語集は、ASTM A941の用語に基づき、炭素鋼を、ASTM A941の炭素鋼の定義に適合する、ステンレス鋼以外の鋼と定義しています。同様に、合金鋼を、ASTM A941の合金鋼の定義に適合する、ステンレス鋼以外の鋼と定義しています。この文言は重要です。この規格上の用法では、「合金鋼」は、すべての鋼が合金であるという化学的事実にもかかわらず、炭素鋼およびステンレス鋼の双方とは異なるカテゴリーです。

ASTM A01の組織構成も、この点を裏付けています。その構造には、炭素鋼管製品、ステンレス鋼および合金鋼の管製品、平鋼圧延ステンレス鋼、工具鋼について、それぞれ独立しながら関連する分科委員会が含まれています。分科委員会への割り当てが、あらゆる性能特性を示すわけではありません。しかし、規格の運用では、製品形態、化学組成、用途、仕様の適用範囲が組み合わせて用いられていることを示しています。

鋼種の呼称は、さらに別の層を加えます。AISI/SAE 1040は呼称であり、ASTM A36は製品仕様です。また、材料証明書は、特定の溶解および製品がその仕様を満たしているかどうかを示します。これらのラベルを同義語として扱ってはなりません。AISI/SAEの番号は通常、公称組成を伝えるものです。一方、ASTMの仕様は、化学成分、引張特性、試験、寸法、納入状態、または製品種別に関する要件を課す場合があります。

用途と加工に関する問い

工具鋼を他のラベルから区別するうえでは、化学組成よりも機能のほうが有効なことがよくあります。工具鋼は、切削、成形、衝撃、摩耗、圧力、または高温のもとで有用な特性を維持しなければなりません。その加工には、制御された溶解、鍛造または粉末冶金的な加工、焼なまし、硬化、焼戻し、さらに鋼種によっては複数回の焼戻しサイクルが含まれることがあります。重要なのは、その鋼がどの元素を含むかだけではなく、どの製造作業に耐えるよう設計されているかという点です。

同じ考え方により、ステンレスというラベルを、普遍的な性能保証として解釈することも避けられます。ステンレス鋼のクロムに富む不動態表面は耐食性を支えますが、加工方法、表面状態、塩化物への曝露、溶接、熱処理、鋼種の化学組成が結果に影響します。マルテンサイト系のステンレス工具鋼種とオーステナイト系のステンレス鋼板は、いずれもクロムを基礎とするステンレス鋼の概念を満たしながら、異なる目的に使用されます。

したがって、この枠組みは意図的に構成されています。炭素鋼は、鉄-炭素組成とAISI/SAE 1020、1040、1080のような普通炭素鋼種を通じて理解されます。合金鋼は、規格で定義された非ステンレス系の合金カテゴリーを通じて理解されます。ステンレス鋼は、少なくとも10.5%のクロムと不動態化を通じて理解されます。そして工具鋼は、工具製造上の機能と特殊な合金化を通じて理解されます。正確な識別には、カテゴリーラベルだけでなく、該当する鋼種および製品仕様が必要です。

参考文献

1. [1]World Steel Association. Steel Facts. World Steel Association publication, 2024. https://worldsteel.org/media/publications/steelfacts/?do_download_id=2f4d3cb8-9786-40df-b440-118088c29fb6
2. [2]ASM International. ASM Handbook article on carbon and low-alloy steels. ASM Handbook, 2024. https://www.asminternational.org/results/-/journal_content/56/ASMHBA0003763/BOOK-ARTICLE/
3. [3]World Steel Association. Steel Facts. World Steel Association publication, 2024. https://worldsteel.org/media/publications/steelfacts/?do_download_id=2f4d3cb8-9786-40df-b440-118088c29fb6
4. [4]ASM International. ASM Handbook article on tool steel. ASM Handbook, 2024. https://www.asminternational.org/results/-/journal_content/56/ASMHBA0001041/BOOK-ARTICLE/
5. [5]ASTM International. Scope of ASTM Committee A01. ASTM Committee A01 scope, 2024. https://www.astm.org/membership-participation/technical-committees/committee-a01/scope-a01
6. [6]ASTM International. ASTM Committee A01 Fact Sheet. ASTM International committee fact sheet, 2016. https://mcsdocs.astm.org/committee-documents/A01_Fact_Sheet_2016.pdf
7. [7]ASM International. ASM Handbook article on carbon and low-alloy steels. ASM Handbook, 2024. https://www.asminternational.org/results/-/journal_content/56/ASMHBA0003763/BOOK-ARTICLE/
8. [8]World Steel Association. Steel Facts. World Steel Association publication, 2024. https://worldsteel.org/media/publications/steelfacts/?do_download_id=2f4d3cb8-9786-40df-b440-118088c29fb6
