Microstructuren van staal na warmtebehandeling

Wat de microstructuur van staal na een warmtebehandeling vastlegt

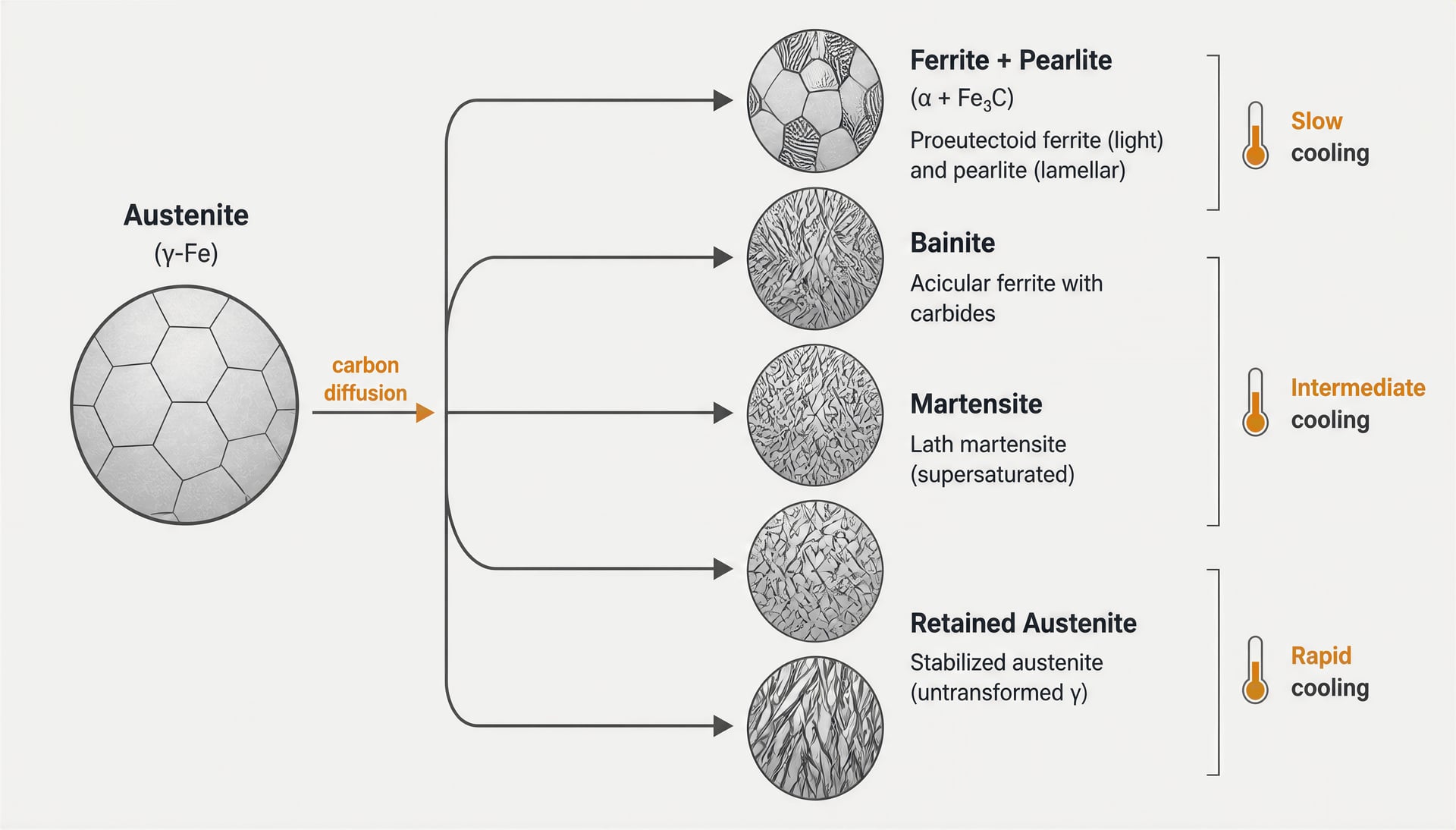

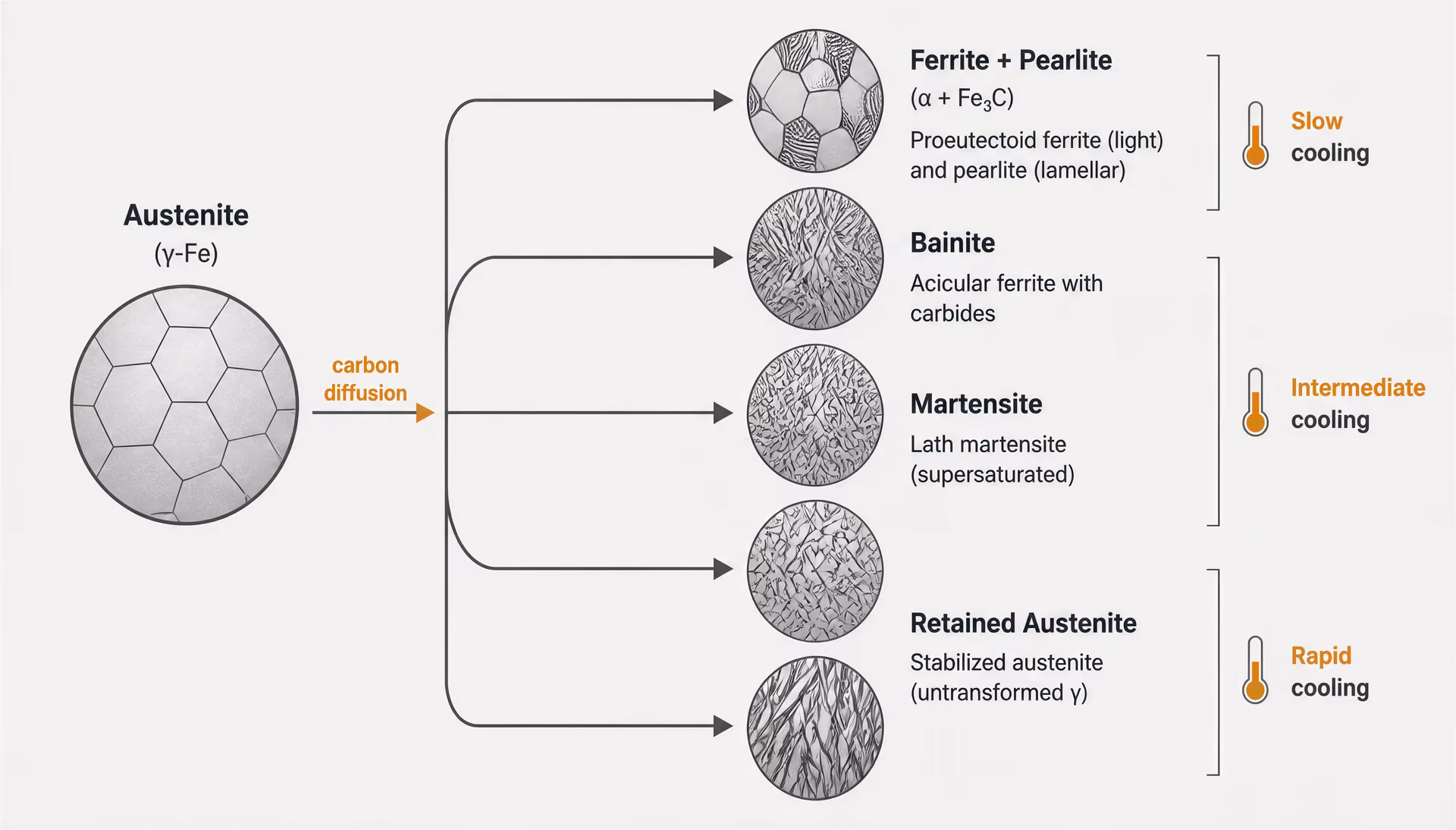

Microstructuur als registratie van de thermische geschiedenis

Een warmtebehandeling verandert de eigenschappen van staal voornamelijk door de microstructuur te veranderen, niet door hardheid als een afzonderlijke kwaliteit toe te voegen. NPTEL beschrijft deze relatie tussen proces en eigenschappen rechtstreeks in zijn behandeling van warmtebehandeling van staal uit 2024. Verwarmen, verblijven en afkoelen veranderen welke fasen ontstaan, hoeveel koolstof zich kan verplaatsen en waar legeringselementen geconcentreerd raken. De uiteindelijke structuur legt daarom een thermische geschiedenis vast: de toestand van het staal vóór het verwarmen, de austenitiseringsbehandeling, de beschikbare tijd voor diffusie, het afkoeltraject en eventuele daaropvolgende ontlaten of gloeien.

Austeniet is de centrale uitgangstoestand in deze registratie. Tijdens het verwarmen kunnen ferriet en cementiet in austeniet veranderen, een ijzerfase die aanzienlijk meer koolstof kan oplossen dan ferriet. Dit betekent niet dat elk atoom onmiddellijk gelijkmatig wordt verdeeld. Koolstof moet diffunderen, cementiet moet in de vereiste mate oplossen en legeringselementen kunnen deze processen vertragen of omleiden. Het gevormde austeniet kan vervolgens langs meer dan één route ontleden.

De afkoelgeschiedenis bepaalt welke route overheerst. Volgens de Phase Transformations Group van de University of Cambridge leidt continu afkoelen in hypoeutectoïd staal doorgaans tot allotriomorf ferriet plus perliet, zoals beschreven in 2011. Bij een gewijzigd afkoeltraject of een grotere hardbaarheid kan de structuur verschuiven in de richting van fijner perliet, bainiet, martensiet en achtergebleven austeniet. Dit zijn niet eenvoudigweg posities op een schaal van afkoelsnelheden. De samenstelling, de voorafgaande austenietkorrelstructuur, de koolstofactiviteit, de doorsnede en de effecten van legeringselementen beïnvloeden allemaal de transformaties.

Een langzame transformatie geeft koolstof de tijd om zich te verdelen tussen ijzerrijk ferriet en ijzercarbide. Een snel traject kan een groot deel van die diffusie onderdrukken en een displacieve transformatie naar martensiet afdwingen. Tussenliggende trajecten kunnen bainiet vormen, waarvan de vorming een ferritische transformatie combineert met koolstofherverdeling en carbidevorming. Afschrikken is daarom niet de volledige verklaring voor hard staal. Het is één onderdeel van een reeks processen die bepaalt of austeniet verandert in martensiet, bainiet, perliet, ferriet of een mengsel met achtergebleven austeniet.

Fasen, bestanddelen, morfologie en verdeling

Een fase is een gebied met een bepaalde kristalstructuur en chemische toestand, terwijl een bestanddeel een herkenbare structurele combinatie is die meer dan één fase kan bevatten. Ferriet en cementiet zijn fasen. Perliet is een bestanddeel dat uit ferriet en cementiet bestaat, doorgaans gerangschikt als afwisselende lamellen. Bainiet is eveneens een bestanddeel: ScienceDirect beschrijft het als een niet-lamellaire ferriet–Fe3C-structuur. Martensiet is een oververzadigde, getransformeerde ijzerfase waarvan het koolstofgehalte en de morfologie de austeniet weerspiegelen waaruit de fase is ontstaan. Achtergebleven austeniet is austeniet dat na het afkoelen aanwezig blijft in plaats van te transformeren.

De namen alleen beschrijven niet hoe de structuur er zichtbaar uitziet. Ferriet kan voorkomen als allotriomorfe korrels langs de grenzen van voorafgaand austeniet of als Widmanstätten-platen die zich in het austeniet uitstrekken. Perliet kan grof zijn, met ver uit elkaar liggende cementietlamellen, of fijn, met een veel kleinere lamelafstand. ScienceDirect merkt op dat grof perliet, gevormd bij hogere transformatietemperaturen, relatief zacht is, terwijl fijner perliet sterker is. Het onderscheid is zowel morfologisch als compositorisch.

Ook bainiet kan er op meer dan één manier uitzien. Bovenbainiet bevat ferriet en carbide in een rangschikking die samenhangt met transformatie in het hogere deel van het bainietgebied; onderbainiet vormt zich met een fijnere carbideverdeling binnen of nauw verbonden met ferriet. ScienceDirect stelt dat onderbainiet harder is dan bovenbainiet. Dat verschil kan niet uitsluitend uit het woord “bainiet” worden afgeleid.

Een warmtebehandeling kan de morfologie ook veranderen zonder elke fase te vervangen. Tijdens het sferoïdiseren veranderen perlitische cementietlamellen in deeltjes, zoals de Phase Transformations Group van de University of Cambridge in 2008 rapporteerde. Het staal bevat nog steeds ferriet en cementiet, maar de rangschikking van de deeltjes verandert de weerstand tegen vervorming, het gedrag tijdens het verspanen en de beschikbare route voor latere transformaties. De verdeling is van belang: een carbide aan een korrelgrens heeft niet hetzelfde structurele effect als een fijn gedispergeerd carbide in ferriet.

De referenties van ASM International uit 2024 identificeren austeniet, ferriet, koolstofdiffusie, bainiet, cementiet, martensiet, perliet en fasetransformaties als de fundamentele onderwerpen die nodig zijn om deze structuren te interpreteren. De beschrijving uit 2024 definieert microstructuren van warmtebehandeld staal als combinaties van ijzer, koolstof en andere legeringselementen die ferriet, bainiet, cementiet, martensiet en perliet vormen. De bruikbare beschrijving luidt daarom: “welke fasen en bestanddelen aanwezig zijn, in welke verhoudingen en met welke morfologie en verdeling”.

Waarom hardheid alleen een onvolledige beschrijving is

Vergelijkbare hardheidswaarden kunnen voorkomen in staalsoorten met verschillende fasecombinaties en morfologieën. Daarom kunnen de transformatieproducten niet uitsluitend op basis van hardheid worden geïdentificeerd. Limited evidence

Hardheid reduceert een complexe structuur tot één gemeten respons. Zij kan de weerstand tegen indrukking aangeven, maar identificeert niet de transformatieproducten die deze respons hebben veroorzaakt. Twee staalsoorten kunnen een vergelijkbare hardheid vertonen en toch verschillende combinaties van fijn perliet, bainiet, martensiet en achtergebleven austeniet bevatten. Hun taaiheid, ductiliteit, maatvastheid, vermoeiingsgedrag en respons op ontlaten kunnen nog steeds verschillen.

Martensiet verhoogt de hardheid vaak doordat koolstof in een vervormde kristalstructuur wordt opgesloten, maar het resultaat hangt af van het koolstofgehalte, de legeringselementen, de mate van transformatie en het daaropvolgende ontlaten. Onontlaten martensiet is niet dezelfde microstructuur als ontlaten martensiet. Afschrikken kan ook bainiet of achtergebleven austeniet opleveren als het transformatietraject niet uniform was of als de samenstelling de transformatie vertraagde.

Dezelfde voorzichtigheid geldt voor zachtere structuren. Grof perliet en gesferoïdiseerd cementiet kunnen onder bepaalde omstandigheden een vergelijkbare hardheid opleveren, terwijl ze verschillende carbidevormen en verschillende vervormingsmechanismen vertonen. Hardheid kan niet onthullen of cementiet lamellair, deeltjesvormig, aan korrelgrenzen gebonden of fijn gedispergeerd is. Om deze registratie te reconstrueren zijn microscopie, diffractie, chemische analyse en kennis van het behandelingsschema nodig.

De juiste vraag na een warmtebehandeling is niet simpelweg: “Hoe hard is het staal?” De vraag luidt: welk austeniet was aanwezig, hoe verplaatsten koolstof en legeringselementen zich, welke transformaties vonden plaats en welke rangschikking is overgebleven? Hardheid is bewijsmateriaal. De microstructuur is de verklaring.

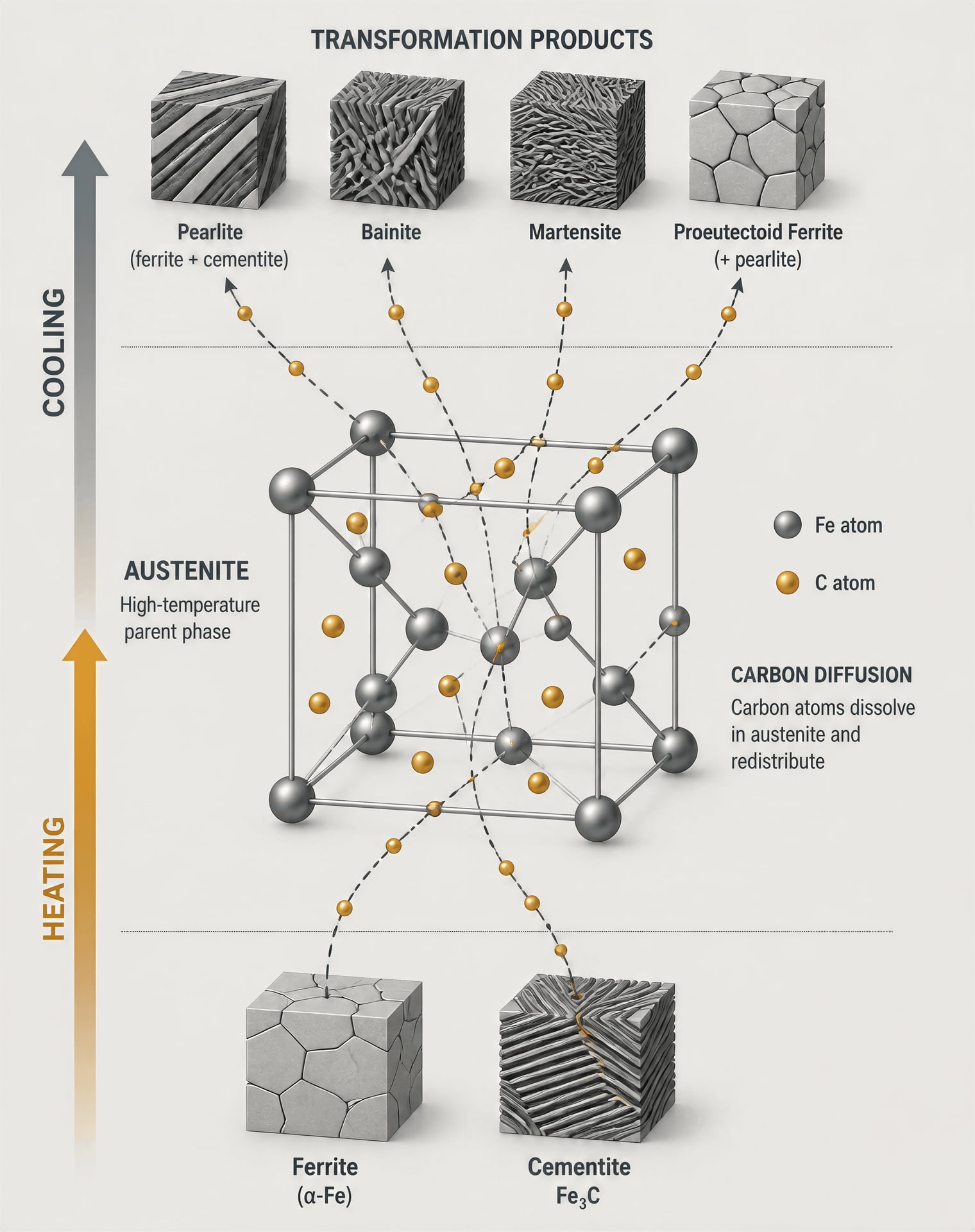

Austeniet, ferriet en cementiet: de fundamentele bestanddelen

[1][1] Introduction to Steel Heat Treatment. ASM International. ASM Handbook, 2024.

Staalmicrostructuren worden geïnterpreteerd als rangschikkingen van fasen en bestanddelen, niet als punten op een eenvoudige schaal van hard naar zacht. ASM International stelt dat de microstructuren van warmtebehandeld staal bestaan uit fasen die worden gevormd door associaties van ijzer, koolstof en andere legeringselementen, waaronder ferriet, bainiet, cementiet, martensiet en perliet (ASM International, 2024). In de behandeling van de warmtebehandeling van staal plaatst ASM International ook austeniet, ferriet, koolstofdiffusie, cementiet, perliet, bainiet, martensiet en fasetransformaties binnen hetzelfde fundamentele kader. Die volgorde is van belang: de structuur die na de behandeling aanwezig is, hangt af van wat zich uit austeniet heeft gevormd, hoe koolstof zich heeft verplaatst en welke transformaties konden voortschrijden.

Austeniet als de ouderfase bij hoge temperatuur

Austeniet is de vlakgecentreerd-kubische vorm van ijzer die aanzienlijk meer koolstof kan oplossen dan ferriet. In de gebruikelijke redenering rond warmtebehandeling is het de ouderfase waaruit verschillende latere structuren ontstaan. Het verhitten van een geschikt staal tot binnen het austenitische gebied creëert niet rechtstreeks martensiet, perliet of bainiet. Het brengt het staal in een chemisch en structureel andere uitgangstoestand. Koolstof en legeringselementen kunnen zich tijdens deze fase herverdelen, terwijl bestaand ferriet en cementiet oplossen in een mate die wordt bepaald door samenstelling, tijd, temperatuur en de voorafgaande toestand.

De uitdrukking “ouderfase” beschrijft een transformatierelatie en vormt geen garantie dat elk deel van een component identiek austeniet wordt. Niet-opgeloste carbiden, chemische segregatie, korrelgrootte en de wijze van verhitten kunnen lokale verschillen veroorzaken. Het relevante fasediagram en de transformatietemperaturen moeten daarom voor een specifieke samenstelling worden vastgesteld voordat exacte behandelingscondities worden toegewezen. Een algemene beschrijving van austeniet mag niet worden opgevat als een temperatuurclaim over een bepaalde staalsoort.

Bij afkoeling kan austeniet verschillende wegen volgen. Als koolstof gedurende voldoende tijd diffundeert en atomen zich herschikken, kunnen ferriet en cementiet ontstaan, waarbij doorgaans perliet wordt gevormd als een geordend mengsel van beide. Onder andere thermische trajecten kan bainiet ontstaan. Als diffusieafhankelijke reacties worden omzeild, kan het austenietrooster via een displacief mechanisme transformeren tot martensiet, terwijl een deel van het austeniet als achtergebleven austeniet kan behouden blijven. De Phase Transformations Group van Cambridge onderscheidt allotriomorf ferriet, Widmanstätten-ferriet, perliet, bovenbainiet, onderbainiet, martensiet en cementiet als afzonderlijke structurele beschrijvingen. Het ouderausteniet bepaalt dus het uitgangsgebied, maar de afkoelingsgeschiedenis bepaalt welke producten verschijnen en in welke morfologie.

Ferriet en de rol van koolstofoplosbaarheid

Ferriet is een ijzerrijke fase met een lichaamsgecentreerde kubische kristalstructuur. Het belangrijkste kenmerk ervan voor staaltransformaties is de lage evenwichtsoplosbaarheid van koolstof vergeleken met die in austeniet. Wanneer ferriet uit austeniet ontstaat, kan koolstof niet bij dezelfde concentratie gelijkmatig opgelost blijven. De koolstof moet wegdiffunderen van het voortschrijdende ferriet of zich verzamelen in nabijgelegen gebieden die meer koolstof kunnen opnemen, waarbij vaak cementietvorming wordt bevorderd.

KoolstofdiffusieKoolstofdiffusie Beweging van koolstofatomen door interstitiële plaatsen in het ijzerrooster, waardoor veranderingen in samenstelling en diffusieve transformaties zoals de vorming van ferriet, cementiet en perliet mogelijk worden.

Koolstofdiffusie is het mechanisme dat deze diffusietransformaties mogelijk maakt. Koolstofatomen bewegen door interstitiële plaatsen in het ijzerrooster, terwijl de ijzerrijke matrix van kristalstructuur en samenstelling verandert. Deze beweging is afhankelijk van temperatuur en tijd, hoewel de exacte snelheden en transformatietemperaturen variëren met de samenstelling en moeten worden ontleend aan het toepasselijke fasediagram of kinetische gegevens. Legeringselementen kunnen diffusie, grensvlakbeweging, carbidenstabiliteit en hardbaarheid beïnvloeden. Bijgevolg kunnen twee staalsoorten die aan een ogenschijnlijk vergelijkbaar afkoelingsschema worden blootgesteld, verschillende hoeveelheden of morfologieën ferriet, perliet, bainiet, martensiet en achtergebleven austeniet vormen.

De morfologie van ferriet bevat informatie over de wijze waarop het is ontstaan. Allotriomorf ferriet ontwikkelt zich doorgaans langs de korrelgrenzen van het voorafgaande austeniet, terwijl Widmanstätten-ferriet in platen of lamellen in de austenietkorrels groeit. Voor hypoeutectoïd staal dat continu wordt afgekoeld, beschrijft Cambridge de conventionele uitkomst als allotriomorf ferriet plus perliet. Naarmate de afkoeling sneller verloopt of de hardbaarheid toeneemt, kan de transformatiesequentie verschuiven naar fijner perliet, bainiet, martensiet en achtergebleven austeniet. Dit zijn niet simpelweg opeenvolgend hardere versies van ferriet. Ze vertegenwoordigen verschillende koolstofverdelingen, grensvlakken, kristalrangschikkingen en transformatiemechanismen.

Een ferritische matrix kan ook deeltjes, banden of gebieden bevatten die door de voorafgaande thermische en chemische geschiedenis zijn ontstaan. Het interpreteren van een micrografie vereist daarom meer dan het identificeren van licht gekleurd ferriet. De analist moet nagaan waar het ferriet is gevormd, wat er met de afgestoten koolstof is gebeurd en of het omringende bestanddeel perliet, bainiet of een carbidehoudend gebied is.

Cementiet en Fe₃C in getransformeerde structuren

Cementiet is het ijzercarbide Fe₃C: drie ijzeratomen die stoichiometrisch met één koolstofatoom zijn verbonden in een afzonderlijke verbindingsstructuur. Het is niet slechts koolstof die in ferriet is opgelost. Cementiet ontstaat wanneer de koolstof in het staal niet in de ferritische matrix met haar lage oplosbaarheid kan blijven en de lokale chemische en thermische omstandigheden carbideprecipitatie of -groei mogelijk maken.[2][2] Steel Heat Treatment. ScienceDirect. ScienceDirect Topics, 2024.

Perliet wordt doorgaans beschreven als een coöperatief, gelaagd bestanddeel van ferriet en cementiet. De afwisselende lamellen zorgen voor een groot grensvlak tussen de twee fasen. De transformatietemperatuur beïnvloedt de tussenruimte: ScienceDirect identificeert grof perliet, dat bij hogere transformatietemperaturen ontstaat, als relatief zacht, terwijl fijner perliet sterker is. Het onderscheid volgt uit morfologie en schaal, niet uitsluitend uit de aanwezigheid van cementiet.

Cementiet komt ook voor in structuren die geen perliet zijn. ScienceDirect beschrijft bainiet als een niet-lamellaire ferriet–Fe₃C-structuur en stelt dat onderbainiet harder is dan bovenbainiet. In bovenbainiet verschillen de carbidearrangementen van die in onderbainiet, waarin precipitatie binnen of nauw verbonden met ferritische platen plaatsvindt. Het exacte uiterlijk hangt af van de samenstelling en de transformatieomstandigheden.

Warmtebehandeling kan de vorm van cementiet veranderen zonder de chemische identiteit ervan te wijzigen. Cambridge vermeldt dat sferoïdisatie de lamellen van perlitisch cementiet omzet in deeltjes (University of Cambridge Phase Transformations Group, 2008). Hierdoor wordt de doorlopende gelaagde geometrie van perliet verminderd en verandert de manier waarop de ferritische matrix door carbide wordt opgedeeld. Gloeien, ontlaten en andere behandelingen kunnen de eigenschappen dan ook veranderen door de deeltjesgrootte, tussenruimte en verdeling te wijzigen. NPTEL stelt dat warmtebehandelingen de mechanische eigenschappen voornamelijk veranderen door de microstructuur te wijzigen (NPTEL, 2024). De hoeveelheid, continuïteit en morfologie van cementiet maken deel uit van die verklaring; alleen afschrikken is dat niet.

Perliet: lamellaire structuur en afkoelingsafhankelijke fijnheid

Perliet is geen afzonderlijke fase. Het is een associatie van twee fasen, ferriet en cementiet, gewoonlijk genoteerd als ferriet–Fe₃C, die ontstaat wanneer austeniet ontleedt via een diffusiegecontroleerde transformatie. Ferriet is de relatief koolstofarme lichaamsgecentreerd-kubische ijzerfase; cementiet is de ijzercarbidefase waarin de koolstof wordt opgenomen die uit het groeiende ferriet wordt afgestoten. Het resultaat is een samengestelde microstructuur en geen uniforme vaste oplossing.

Dat onderscheid is belangrijk, omdat gehard staal niet uitsluitend hard is doordat het snel is afgekoeld. Hardheid en sterkte hangen af van de opgetreden transformaties, de hoeveelheid koolstof die kon diffunderen, de aanwezige legeringselementen en de morfologie van de gevormde structuren. ASM International stelt dat de microstructuren van warmtebehandeld staal bestaan uit fasen die worden gevormd door associaties van ijzer, koolstof en andere legeringselementen, waaronder ferriet, bainiet, cementiet, martensiet en perliet (2024). Perliet maakt daarom deel uit van een reeks transformatieproducten waartoe ook bainiet, martensiet en resterend austeniet behoren — niet van een eenvoudige schaal van zacht naar hard die uitsluitend door de afkoelingssnelheid wordt bepaald.

Vorming van ferriet- en cementietlamellen

Wanneer austeniet in perliet transformeert, maakt koolstofdiffusie het mogelijk dat ferriet en cementiet gelijktijdig ontstaan. Ferriet bevat in vergelijking met austeniet weinig koolstof, waardoor de koolstof zich van het voortschrijdende ferriet moet verwijderen en zich in aangrenzend cementiet moet verzamelen. De twee bestanddelen groeien samen: ferrietplaten of -lagen groeien naast cementietplaten of -lagen, waardoor een zich herhalende lamellaire rangschikking ontstaat.

Een perlietkolonie bevat gewoonlijk lamellen met een gemeenschappelijke oriëntatie, terwijl verschillende kolonies onderling verschillend georiënteerd kunnen zijn. Onder een microscoop kan de schijnbare lamelafstand variëren met de richting waarin het preparaat is gesneden, zodat de gemeten afstand niet altijd overeenkomt met de werkelijke driedimensionale afstand. Toch geeft de schaal van de lamellen nuttige aanwijzingen over de transformatiegeschiedenis. Dicht bij elkaar liggende lamellen bieden per afstandseenheid meer ferriet–cementietgrensvlak voor de herverdeling van koolstof; ver uit elkaar liggende lamellen wijzen op groei onder omstandigheden die een grotere diffusielengte mogelijk maakten.

Continu afkoelen produceert in hypoeutectoïde staal doorgaans allotriomorf ferriet plus perliet. Strong evidence

Bij hypoeutectoïd staal vormt perliet zich normaal gesproken niet alleen. Tijdens continue afkoeling kan allotrofe ferriet eerst langs de grenzen van de voorafgaande austenietkorrels ontstaan, gevolgd door perliet in het resterende austeniet. De University of Cambridge Phase Transformations Group beschrijft “allotriomorphic ferrite plus pearlite” als het gebruikelijke product van continue afkoeling in hypoeutectoïd staal (2011). Naarmate de afkoeling sneller verloopt, of naarmate de hardbaarheid door de samenstelling toeneemt, kan de transformatiesequentie verschuiven in de richting van fijner perliet, bainiet, martensiet en resterend austeniet. De uiteindelijke structuur kan daarom perliet naast pro-eutectoïde ferriet bevatten, in plaats van een volledig perlitisch gebied.

De transformatietemperatuur bepaalt de fijnheid, omdat zij de balans tussen kiemvorming, groei en koolstofdiffusie bepaalt. Bij een relatief hoge transformatietemperatuur verloopt diffusie verhoudingsgewijs gemakkelijk. Er kunnen minder perlietkolonies kiemen, maar elke kolonie kan groeien met een grotere lamelafstand. Bij een lagere transformatietemperatuur is diffusie sterker beperkt en is de drijvende kracht voor de transformatie groter; er kunnen veel kolonies ontstaan en hun ferriet- en cementietlagen komen dichter bij elkaar te liggen. De afkoelingssnelheid is een praktische manier om de transformatietemperatuur te beïnvloeden, maar vormt geen volledige beschrijving. Legeringselementen kunnen de transformatie vertragen, de koolstofactiviteit veranderen en de temperaturen en tijdsgebieden beïnvloeden waarin perliet ontstaat.

Grof perliet en fijn perliet

Grof perliet heeft een relatief grote ferriet–cementietafstand. Het vormt zich wanneer austeniet bij hogere temperaturen transformeert, waarbij koolstof tijdens de groei over grotere afstanden kan diffunderen. De structuur is relatief zacht in vergelijking met fijner perliet, zoals beschreven in de ScienceDirect-bron over warmtebehandeling van staal (2024). Deze vergelijking is relatief en geen universele hardheidswaarde: de samenstelling, kolonieomvang, voorafgaande austenietkorrelstructuur, doorsnedegrootte en daaropvolgende behandeling beïnvloeden allemaal het gemeten resultaat.

Fijn perliet heeft een kleinere lamelafstand. Het vormt zich doorgaans bij een lagere transformatietemperatuur, waarbij de koolstofdiffusie minder uitgebreid is en de transformatie een fijnere rangschikking van ferriet en cementiet oplevert. ScienceDirect beschrijft fijner perliet als sterker dan grof perliet. De reden is morfologisch. Dicht bij elkaar liggende cementietlamellen onderbreken het ferriet over kortere afstanden en bieden meer grensvlakken die de dislocatiebeweging kunnen hinderen. De structuur kan daardoor plastische vervorming effectiever weerstaan, hoewel het gedrag nog steeds afhangt van het koolstofgehalte en de toegevoegde legeringselementen.

“Fijn” en “grof” beschrijven de schaal en geen afzonderlijke chemische fasen. Beide structuren bevatten ferriet en cementiet, en beide kunnen in een werkelijk warmtebehandeld onderdeel samengaan met andere producten. Een afkoelingscurve die meer dan één transformatiebereik doorloopt, kan in het ene gebied ferriet en perliet, in een ander gebied bainiet en op plaatsen waar austeniet tot het martensiet-startbereik aanwezig blijft, martensiet opleveren. NPTEL stelt dat warmtebehandelingen de mechanische eigenschappen voornamelijk veranderen door de microstructuur te veranderen (2024). Perliet illustreert dit beginsel duidelijk: een verandering van de transformatieroute kan de lamelafstand en morfologie wijzigen zonder de fundamentele identiteit van ferriet plus cementiet te veranderen.

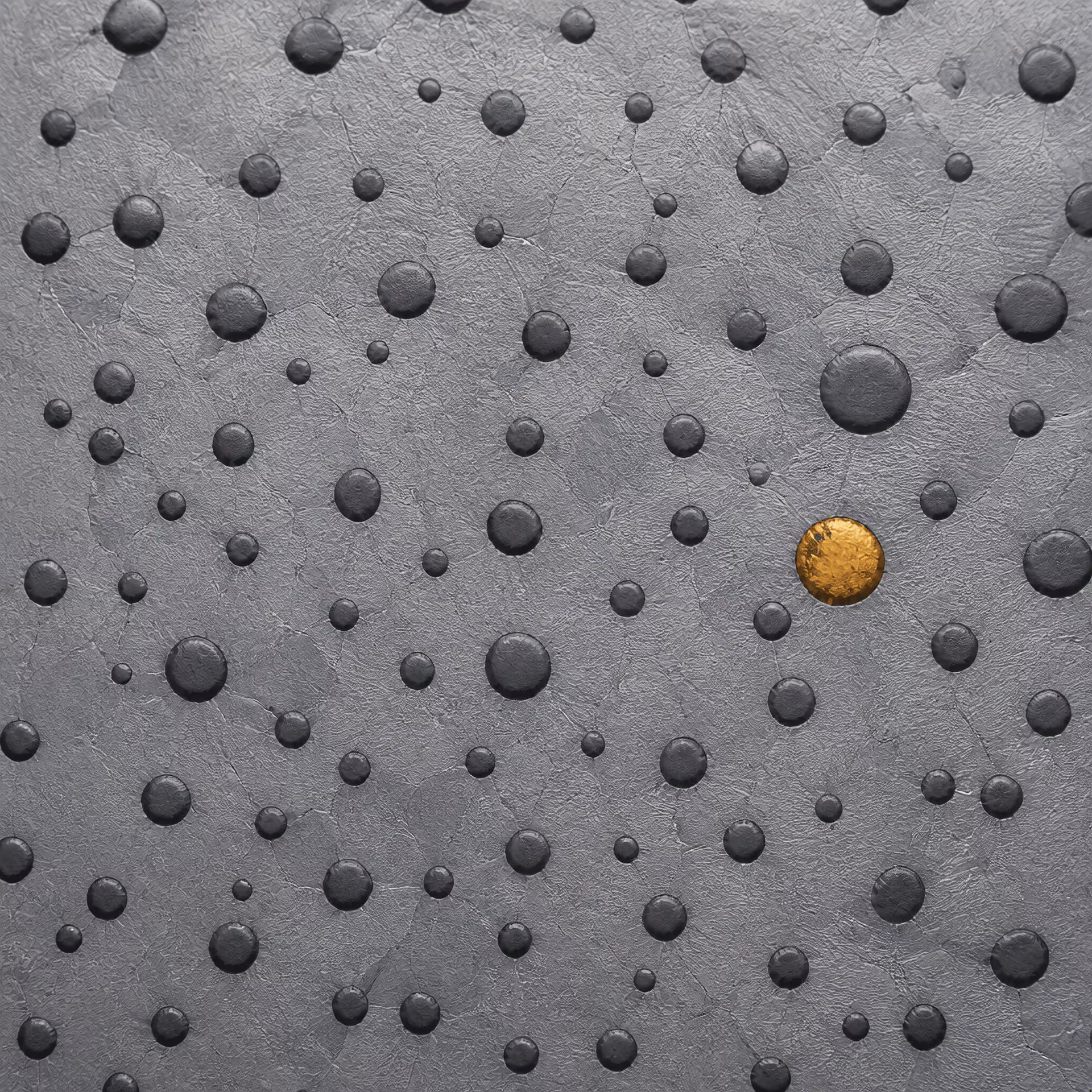

Gesferoidiseerd cementiet na langdurige behandeling[3][3] Steel Microstructure. University of Cambridge Phase Transformations Group. Phase Transformations Group reference material, 2008.

Perliet kan ook zijn lamellaire vorm verliezen. Tijdens langdurige verhitting onder het eutectoïde transformatiebereik, of tijdens geschikte gloeicycli, vallen cementietlamellen geleidelijk uiteen en veranderen zij in afgeronde deeltjes die door een ferritische matrix zijn verspreid. De University of Cambridge Phase Transformations Group stelt rechtstreeks dat “spheroidisation converts pearlitic cementite lamellae into particles” (2008).

Deze verandering vermindert de scherpe, continue cementietgrensvlakken die kenmerkend zijn voor perliet. Bij voortgezette behandeling hebben de deeltjes de neiging grover te worden, omdat een vermindering van het grensvlak de grensvlakenergie van het systeem verlaagt. De deeltjesgrootte en -afstand hangen af van het uitgangsperliet, de temperatuur, de tijd en de legeringselementen; een langdurige behandeling leidt niet in elk staal tot één vaste morfologie.

Gesferoidiseerd cementiet is nog steeds cementiet en de omringende matrix is nog steeds ferriet, maar de geometrie is veranderd van afwisselende platen in verspreide deeltjes. Die geometrie maakt vervorming doorgaans gemakkelijker dan in lamellair perliet, met name tijdens het vormen of verspanen, maar uit het woord “gesferoidiseerd” volgt geen enkele specifieke hardheidswaarde. Voor een juiste interpretatie is de volledige microstructuur nodig: de samenstelling van het ferriet, de volumefractie cementiet, de deeltjesgrootte, de deeltjesafstand, eventueel resterend perliet en eventueel martensiet of resterend austeniet dat door eerdere bewerking is achtergebleven.

Hypoeutectoïd staal tijdens continu afkoelen

Hypoeutectoïd staal bevat minder koolstof dan de eutectoïde samenstelling, waardoor austeniet niet in één keer in perliet transformeert. Tijdens het afkoelen is het eerste product normaal gesproken ferriet, gevolgd door de transformatie van het resterende austeniet in perliet of, bij hogere afkoelsnelheden, in andere producten. De uiteindelijke structuur legt daardoor een sequentie vast: koolstof verlaat het groeiende ferriet, het resterende austeniet wordt verrijkt met koolstof, en dat veranderde austeniet transformeert later volgens de beschikbare temperatuur en tijd.

Deze sequentie verklaart waarom hardheid niet rechtstreeks aan het blussen kan worden toegeschreven. NPTEL stelt dat warmtebehandelingen de mechanische eigenschappen voornamelijk veranderen door de microstructuur te wijzigen, terwijl ASM International austeniet, ferriet, koolstofdiffusie, cementiet, perliet, bainiet, martensiet en fasetransformaties aanmerkt als de fundamentele onderwerpen die nodig zijn om warmtebehandeld staal te interpreteren. Het afkoeltraject bepaalt welke van deze bestanddelen ontstaat, in welke verhouding en met welke morfologie.

Allotriomorf ferriet vóór perliet

Bij het afkoelen vanuit het austenietgebied begint hypoeutectoïd staal gewoonlijk allotriomorf ferriet te vormen aan de korrelgrenzen van het vroegere austeniet. “Allotriomorf” beschrijft ferriet waarvan de uitwendige vorm wordt bepaald door het omringende austeniet en niet door de eigen kristallografische vorm. Het verschijnt vaak als films, lagen of onregelmatige korrels langs de vroegere austenietkorrelgrenzen.

Ferriet bevat in vergelijking met austeniet zeer weinig koolstof. Naarmate het groeit, wordt koolstof afgestoten naar het aangrenzende austeniet. Deze diffusie staat centraal in de transformatie: door de vorming van ferriet wordt het niet-getransformeerde austeniet geleidelijk rijker aan koolstof, waardoor de samenstelling ervan naar de eutectoïde samenstelling verschuift. Ferriet is daarom niet eenvoudigweg een koolstofarm gebied dat onafhankelijk van de rest van de structuur ontstaat. De groei ervan verandert de chemische samenstelling van het resterende austeniet.

De Phase Transformations Group van de University of Cambridge presenteert dit als de duidelijkste conventionele sequentie voor continu afgekoeld hypoeutectoïd staal. Eerst vormt zich allotriomorf ferriet, waarna het resterende austeniet in perliet transformeert. Het ferriet kan een vrijwel continu grensvlaknetwerk vormen wanneer de transformatie voldoende langzaam verloopt, hoewel het exacte uiterlijk afhangt van de samenstelling, de korrelgrootte van het vroegere austeniet en het afkoelschema.

Ook het onderscheid tussen allotriomorf ferriet en Widmanstätten-ferriet is van belang. Snellere transformatieomstandigheden kunnen ferrietplaten of zijplaten veroorzaken die in het austeniet groeien, in plaats van de door korrelgrenzen bepaalde morfologie die kenmerkend is voor allotriomorf ferriet. Een micrografie waarop ferriet te zien is, volstaat daarom niet om de afkoelgeschiedenis vast te stellen; ook de vorm en de positie ervan moeten worden onderzocht.

Microstructuren van ferriet en perliet

Nadat pro-eutectoïd ferriet is gevormd, transformeert het resterende, met koolstof verrijkte austeniet gewoonlijk in perliet. Perliet is een coöperatief mengsel van ferriet en cementiet, Fe₃C, gerangschikt in afwisselende gebieden of lamellen. Het resultaat is een microstructuur van ferriet en perliet: relatief koolstofarm ferriet neemt het pro-eutectoïde gedeelte in, terwijl perliet de koolstof bevat die in het resterende austeniet was geconcentreerd.

Dit levert geen enkel, onveranderlijk uiterlijk op. Perliet dat bij een relatief hoge transformatietemperatuur wordt gevormd, heeft een grotere ferriet-cementietafstand en wordt door ScienceDirect aangeduid als grof perliet; in vergelijking met fijner perliet is het relatief zacht. Bij een lagere transformatietemperatuur zijn de diffusieafstanden korter en wordt de lamellaire afstand kleiner. Fijn perliet is sterker omdat de dicht bij elkaar gelegen cementietbarrières de dislocatiebeweging doeltreffender beperken, hoewel de eigenschappen ervan nog steeds afhangen van de volledige samenstelling en morfologie.

De Cambridge-referentie identificeert allotriomorf ferriet plus perliet als een veelvoorkomend resultaat van continu afkoelen in hypoeutectoïd staal. Deze uitspraak beschrijft een traject en geen universele microstructuur voor elke staalsoort of elke koelbewerking. Het koolstofgehalte, mangaan en andere legeringselementen, de korrelgrootte van het austeniet, de doorsnededikte en de werkelijke temperatuur-tijdgeschiedenis beïnvloeden alle het begin en einde van elke transformatie.

Perliet moet ook worden onderscheiden van gesferoidiseerd cementiet. Tijdens sferoïdisatie worden volgens de Phase Transformations Group van de University of Cambridge de cementietlamellen van perliet omgezet in deeltjes. Een ferrietmatrix met afgeronde cementietdeeltjes is dus niet eenvoudigweg een grove variant van gewoon lamellair perliet; zij registreert een andere behandeling en een andere cementietmorfologie.

Het effect van sneller afkoelen en hardbaarheid

Naarmate het afkoelen sneller verloopt, brengt het staal minder tijd door in het temperatuurbereik waarin koolstof kan diffunderen en ferriet en perliet kunnen groeien. De transformatie kan nog steeds ferriet en perliet opleveren, maar het perliet wordt fijner en de fractie grensvlakferriet kan veranderen. Bij een voldoende gewijzigd afkoeltraject omzeilt het austeniet een deel van of het gehele bereik van ferriet en perliet.

Het door Cambridge beschreven voorbeeld van continu afkoelen plaatst fijner perliet, bainiet, martensiet en achtergebleven austeniet langs deze opeenvolging. Bainiet vormt een niet-lamellair mengsel van ferriet en Fe₃C, in plaats van de afwisselende lamellen van perliet. Bovenbainiet en onderbainiet hebben verschillende rangschikkingen van ferriet en cementiet; ScienceDirect identificeert onderbainiet als harder dan bovenbainiet, wat het gevolg is van de fijnere schaal en de andere verdeling van carbiden.

Als het afkoelen een diffusieve transformatie verhindert totdat het martensitische bereik wordt bereikt, kan austeniet door een diffusieloos afschuifmechanisme in martensiet transformeren. Tijdens de groei blijft koolstof opgesloten in het vervormde ijzerrooster, in plaats van zich te verdelen over ferriet en cementiet. Austeniet dat niet in martensiet transformeert, kan als achtergebleven austeniet aanwezig blijven. De hoeveelheid ervan hangt af van de samenstelling en het afkoeltraject, en niet uitsluitend van het blussen.

HardbaarheidHardbaarheid Het vermogen van een staal om bij een gespecificeerde afkoelconditie door een doorsnede heen hardere transformatieproducten te vormen; dit verschilt van de hardheid die op één locatie wordt gemeten.

Hardbaarheid bepaalt in welke mate staal dit traject van sneller afkoelen binnen een werkelijk onderdeel kan volgen. Legeringselementen kunnen de transformaties van ferriet, perliet of bainiet vertragen, waardoor martensiet kan ontstaan op posities waar in staal met een geringere hardbaarheid ferriet en perliet zouden vormen. Een dikke doorsnede kan daarom van het oppervlak tot het midden verschillende structuren bevatten, ook wanneer het gehele onderdeel dezelfde behandeling ondergaat.

De praktische conclusie is rechtstreeks: hypoeutectoïd staal schakelt niet via één enkele omschakeling van “zacht” naar “hard”. Continu afkoelen kan allotriomorf ferriet plus perliet, fijner perliet, bainiet, martensiet, achtergebleven austeniet of mengsels van deze producten opleveren. Het doorslaggevende bewijs is de transformatiesequentie en de daaruit resulterende morfologie.

Bainiet: bovenste, onderste en niet-lamellaire transformatieproducten

Bainiet als een ferriet–Fe₃C-structuur

Bainiet is geen enkele fase en moet niet worden behandeld als een punt op een eenvoudige hardheidsschaal. Het is een transformatieproduct dat hoofdzakelijk bestaat uit ferriet en ijzercarbide, Fe₃C, waarbij de eigenschappen worden bepaald door de rangschikking, grootte en verdeling van deze bestanddelen. Het overzicht van ScienceDirect uit 2024 over de warmtebehandeling van staal definieert bainiet als een “niet-lamellaire ferriet–Fe₃C-structuur”. Deze definitie onderscheidt bainiet op morfologisch niveau van perliet: beide bevatten ferriet en cementiet, maar hun ferriet-cementietrangschikkingen zijn verschillend.

Het ferriet in bainiet vormt zich uit austeniet, terwijl koolstof die uit het groeiende ferriet wordt afgestoten, bijdraagt aan de vorming van carbiden of aan de herverdeling daarvan in het omringende austeniet. De transformatie omvat dus zowel de vorming van ferritische gebieden als de verplaatsing van koolstof. Legeringselementen kunnen de koolstofactiviteit, carbideprecipitatie, ferrietgroei en het temperatuurbereik waarin bainiet wordt gevormd beïnvloeden. De uiteindelijke structuur wordt bijgevolg bepaald door het transformatiepad, niet door het feit dat het staal is afgeschrikt of snel is afgekoeld.

Dit onderscheid sluit aan bij de beschrijving van ASM International uit 2024 van microstructuren in warmtebehandeld staal als associaties van ijzer, koolstof en andere legeringselementen die ferriet, bainiet, cementiet, martensiet en perliet vormen. Austeniet is de uitgangsstructuur waaruit verschillende van deze producten ontstaan. Afkoeling verandert de omstandigheden voor koolstofdiffusie en fasetransformatie; het resulterende product kan meer dan één bestanddeel bevatten als de transformatie zich over een temperatuurbereik voltrekt.

De term “niet-lamellair” betekent niet dat bainiet geen herhaalde interne rangschikking heeft. Bainitisch ferriet komt vaak voor als platen, lathes of bundels, terwijl carbiden zich tussen of binnen de ferrieteenheden bevinden, afhankelijk van het transformatieproduct. De grensvlakken en kristallografische relaties tussen ferriet en het voorafgaande austeniet beïnvloeden de sterkte, taaiheid en scheurvoortplanting. Een micrografie kan daarom een geordende structuur laten zien zonder de regelmatige, afwisselende platen te tonen die met perliet worden geassocieerd.

Het transformatiemechanisme verschilt ook van een uitsluitend door langbereikdiffusie gecontroleerde herschikking. Ferriet vormt zich met een vormverandering die verband houdt met het austenietrooster, waarna koolstof door diffusie wordt herverdeeld. Carbideprecipitatie volgt de lokale koolstofconcentratie en de transformatieomstandigheden. Deze combinatie van ferrietvorming, roosterverplaatsing, koolstofpartitionering en carbideprecipitatie verklaart waarom bainiet een afzonderlijke positie inneemt tussen perlitische en martensitische producten. Het is noch eenvoudigweg fijner perliet, noch martensiet met een andere naam.

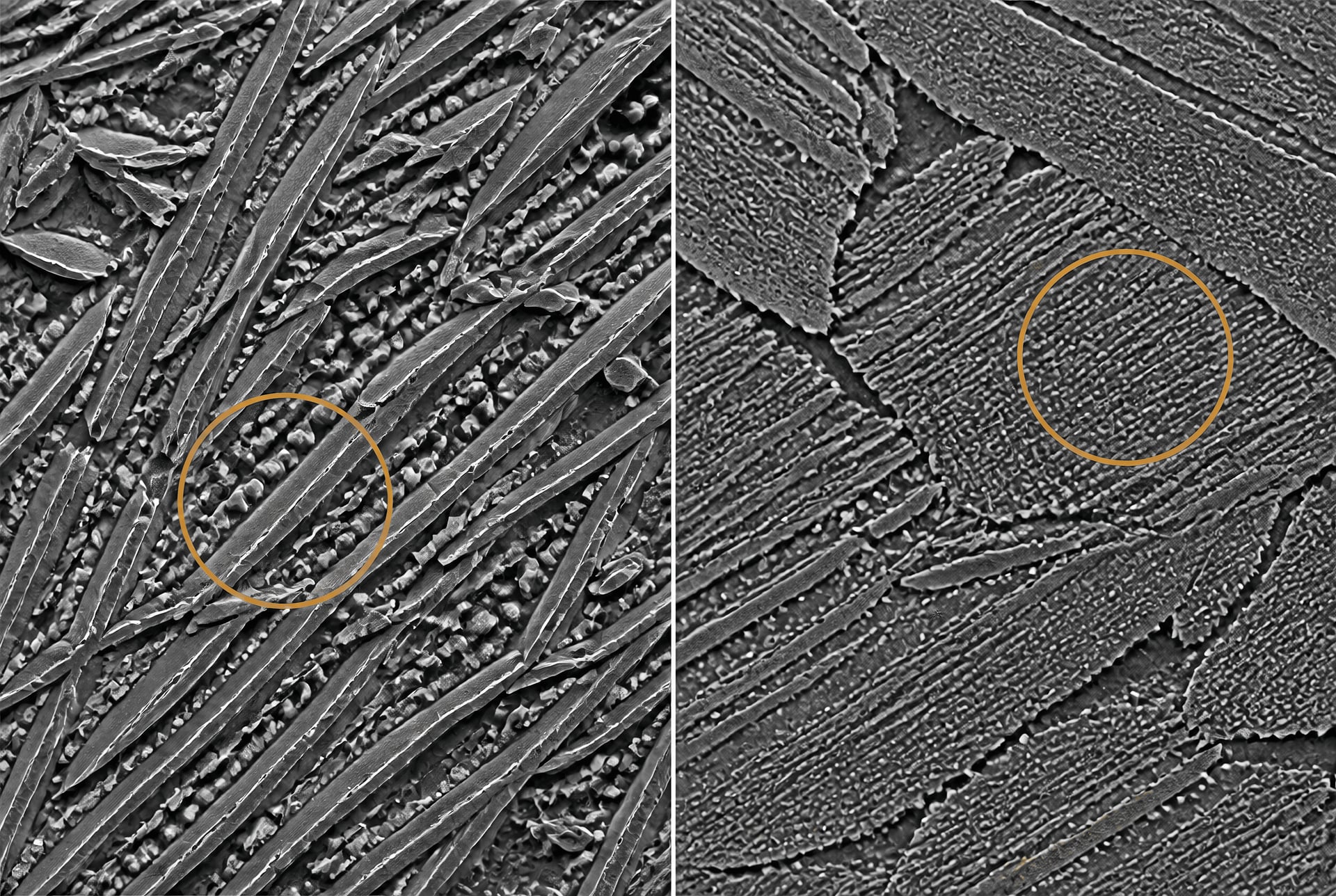

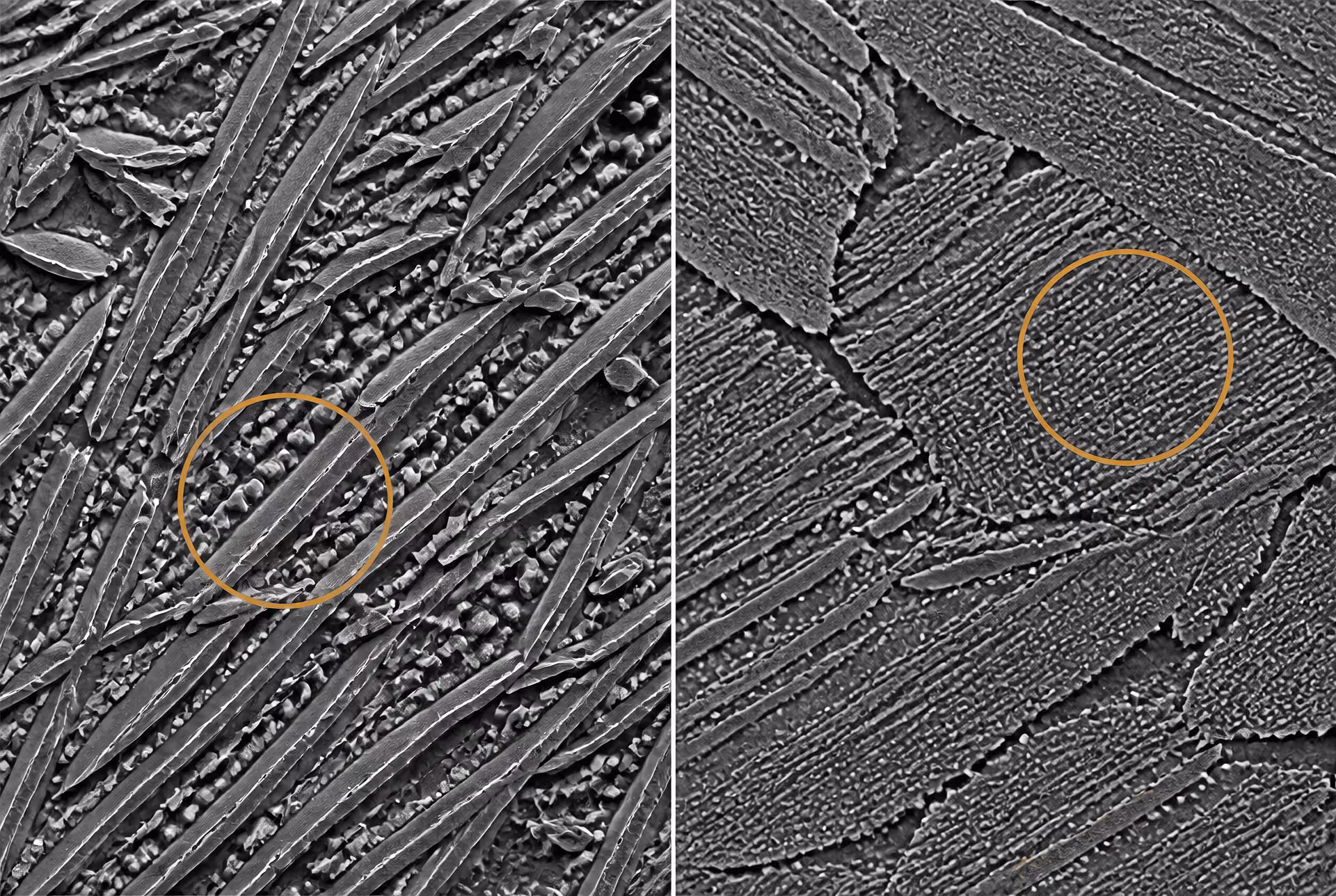

Bovenste bainiet en onderste bainiet

De Phase Transformations Group van de University of Cambridge onderscheidt “bovenste bainiet” en “onderste bainiet” als afzonderlijke microstructuren in staal. Het onderscheid heeft voornamelijk betrekking op de ligging en morfologie van carbiden. In bovenste bainiet vormt ferriet zich meestal als lathes of platen, waarbij cementiet bij voorkeur tussen aangrenzende ferrieteenheden verschijnt. De carbide-rijke gebieden omlijnen delen van het ferrietaggregaat. In onderste bainiet vormen carbidepartikels of dunne carbideprecipitaten zich zowel binnen de ferrietplaten als in de bijbehorende gebieden. Het interne precipitatiepatroon is fijner en nauwer verbonden met het ferriet zelf.

Deze beschrijvingen zijn morfologisch, maar weerspiegelen verschillende verhoudingen tussen ferrietvorming en koolstofdiffusie. Onder de omstandigheden die met bovenste bainiet worden geassocieerd, kan koolstof zich voldoende herverdelen, zodat carbide zich grotendeels tussen ferrietlathes vormt. Onder omstandigheden voor onderste bainiet vormt ferriet zich terwijl binnen het ferriet een aanzienlijke koolstofoververzadiging blijft bestaan, waardoor carbideprecipitatie binnen de ferritische eenheden mogelijk wordt. Het exacte uiterlijk hangt af van de samenstelling van het staal, de korrelstructuur van het voorafgaande austeniet, de transformatiegeschiedenis en de effecten van legeringselementen.

Volgens het overzicht van ScienceDirect uit 2024 over de warmtebehandeling van staal is onderste bainiet harder dan bovenste bainiet. Dat verschil mag niet worden voorgesteld als een mysterieus gevolg van “meer afschrikken”. Fijnere ferrieteenheden, interne carbideprecipitatie en de daaruit voortvloeiende barrières voor dislocatiebeweging dragen bij aan de hogere hardheid die met onderste bainiet wordt geassocieerd. Bovenste bainiet heeft een andere carbide-rangschikking en biedt over het algemeen een andere balans tussen sterkte en taaiheid. Geen van beide benamingen op zichzelf levert een volledige voorspelling van de mechanische eigenschappen, omdat gemengde producten en variaties in schaal veel voorkomen.

Een hypoeutectoïd staal dat continu wordt afgekoeld, transformeert mogelijk niet tot één uniform bestanddeel. Cambridge beschreef in 2011 dat continu afkoelen doorgaans allotriomorf ferriet plus perliet oplevert, terwijl geleidelijk sneller afkoelen of een grotere hardbaarheid fijner perliet, bainiet, martensiet en retained austenite kan opleveren. Eén proefstuk kan bijgevolg in verschillende gebieden pro-eutectoïd ferriet, perliet, bovenste bainiet, onderste bainiet, martensiet of retained austenite bevatten. De transformatiesequentie is even belangrijk als de nominale naam van de warmtebehandeling.

Waarom bainiet niet als fijn perliet mag worden beschreven

Bainiet “fijn perliet” noemen is onjuist, omdat dit samenstelling met structuur verwart. Beide producten kunnen ferriet en Fe₃C bevatten, maar perliet wordt gedefinieerd door een lamellaire rangschikking: afwisselende platen van ferriet en cementiet die tijdens de eutectoïde transformatie ontstaan. Bainiet wordt gedefinieerd door een niet-lamellaire rangschikking van ferriet en cementiet. Het verfijnen van perliet verkleint de lamellaire afstand; het zet die lamellen niet om in bainitische ferrietplaten en carbideverdelingen.

Het overzicht van ScienceDirect uit 2024 maakt het contrast rechtstreeks duidelijk: grof perliet dat bij hogere transformatietemperaturen wordt gevormd, is relatief zacht, fijner perliet is sterker, bainiet is een niet-lamellaire ferriet–Fe₃C-structuur en onderste bainiet is harder dan bovenste bainiet. De eerste twee uitspraken beschrijven een schaalverschil binnen één morfologie. De laatste uitspraken identificeren een andere morfologie en maken vervolgens onderscheid tussen twee vormen van bainiet. In beide gevallen verandert de hardheid, maar de structurele oorzaak is niet dezelfde.

Het onderscheid blijft ook na een latere warmtebehandeling bestaan. Cambridge rapporteerde in 2008 dat sferoïdisatie de cementietlamellen in perliet omzet in partikels. Deze behandeling verandert de carbidmorfologie van perliet, maar het product blijft een gesferoïdiseerde perlitische structuur en wordt geen bainiet. Omgekeerd leidt ontlaten van een martensitische structuur tot carbideprecipitatie binnen een ferritische matrix, maar daardoor wordt de structuur achteraf niet alsnog bainiet. Benamingen beschrijven de transformatiegeschiedenis en morfologie, niet alleen de aanwezige elementen.

NPTEL stelde in 2024 dat warmtebehandelingen de mechanische eigenschappen voornamelijk veranderen door de microstructuur te veranderen. Bainiet laat zien waarom dit principe van belang is. De hardheid ervan hangt af van de vraag of het product bovenste of onderste bainiet is, van de grootte van de ferrieteenheden, van de positie en schaal van de carbiden, van de legeringselementen en van eventueel aangrenzend martensiet, perliet, ferriet of retained austenite. Afschrikken vormt slechts een deel van de geschiedenis. Het doorslaggevende bewijs is de structuur die door fasetransformatie en koolstofherverdeling is achtergelaten.

Martensiet en resterende austeniet na snelle afkoeling

Martensiet als product van snelle afkoeling

Martensiet vormt zich wanneer austeniet snel genoeg wordt afgekoeld, zodat de diffusiegestuurde reacties die ferriet, cementiet, perliet of bainiet produceren niet eerst al het austeniet kunnen verbruiken. Koolstof blijft daardoor verbonden met het transformerende ijzerrooster, in plaats van zich volledig over cementiet te verdelen of weg te diffunderen. Het resultaat is een oververzadigd transformatieproduct waarvan de structuur en morfologie afhangen van het koolstofgehalte, de legeringselementen, de voorafgaande austenietkorrelstructuur en het thermische verloop.

Dit is niet hetzelfde als zeggen dat “afschrikken hardheid creëert” als rechtstreeks fysisch effect. Afschrikken verandert de tijd die beschikbaar is voor atomen om zich te verplaatsen en voor concurrerende fasen om zich te vormen. Het resulterende martensiet kan de hardheid verhogen omdat de koolstofhoudende structuur plastische vervorming tegengaat, maar de uiteindelijke eigenschap hangt af van de hoeveelheid gevormd martensiet, de andere aanwezige bestanddelen en de vraag of het staal later is ontlaten. Een afgeschrikt onderdeel kan naast martensiet ook bainiet, perliet, ferriet of resterende austeniet bevatten.

De Phase Transformations Group van de University of Cambridge plaatst martensiet binnen een opeenvolging van producten die worden verkregen uit continu afgekoeld hypoeutectoïd staal. Bij relatief langzaam afkoelen of een lage hardbaarheid begint de structuur doorgaans met allotriomorf ferriet en perliet. Bij sneller afkoelen of een grotere hardbaarheid verschuiven de producten in de richting van fijner perliet, bainiet, martensiet en resterende austeniet. Deze opeenvolging beschrijft concurrerende transformatieroutes, niet een schakelaar die elk deel van een doorsnede automatisch in één bestanddeel omzet.

Legeringselementen beïnvloeden deze concurrentie door de kinetiek van diffusiegestuurde transformaties te veranderen en de hardbaarheid van het staal te wijzigen. De dikte van de doorsnede is om dezelfde reden van belang: het oppervlak en de kern kunnen verschillende afkoelingsroutes volgen. Een oppervlak kan een martensitische toestand bereiken, terwijl het inwendige voldoende tijd doorbrengt in een gebied waarin ferriet, perliet of bainiet wordt gevormd. Zelfs binnen één voorafgaande austenietkorrel kunnen de lokale samenstelling en de thermische voorgeschiedenis de transformatiesequentie beïnvloeden.

Het warmtebehandelingskader van NPTEL verbindt deze sequentie met technische eigenschappen: “Warmtebehandelingen veranderen mechanische eigenschappen voornamelijk door de microstructuur te veranderen” (NPTEL, 2024). Afschrikken wordt besproken als een hardingsbehandeling omdat het een martensiet bevattende structuur bevordert; ontlaten verandert vervolgens die structuur en de verdeling van koolstof daarin. Het proceslabel is daarom onvolledig zonder de resulterende fasen. “Afgeschrikt” duidt een thermische behandeling aan, niet een gegarandeerde microstructurele diagnose.

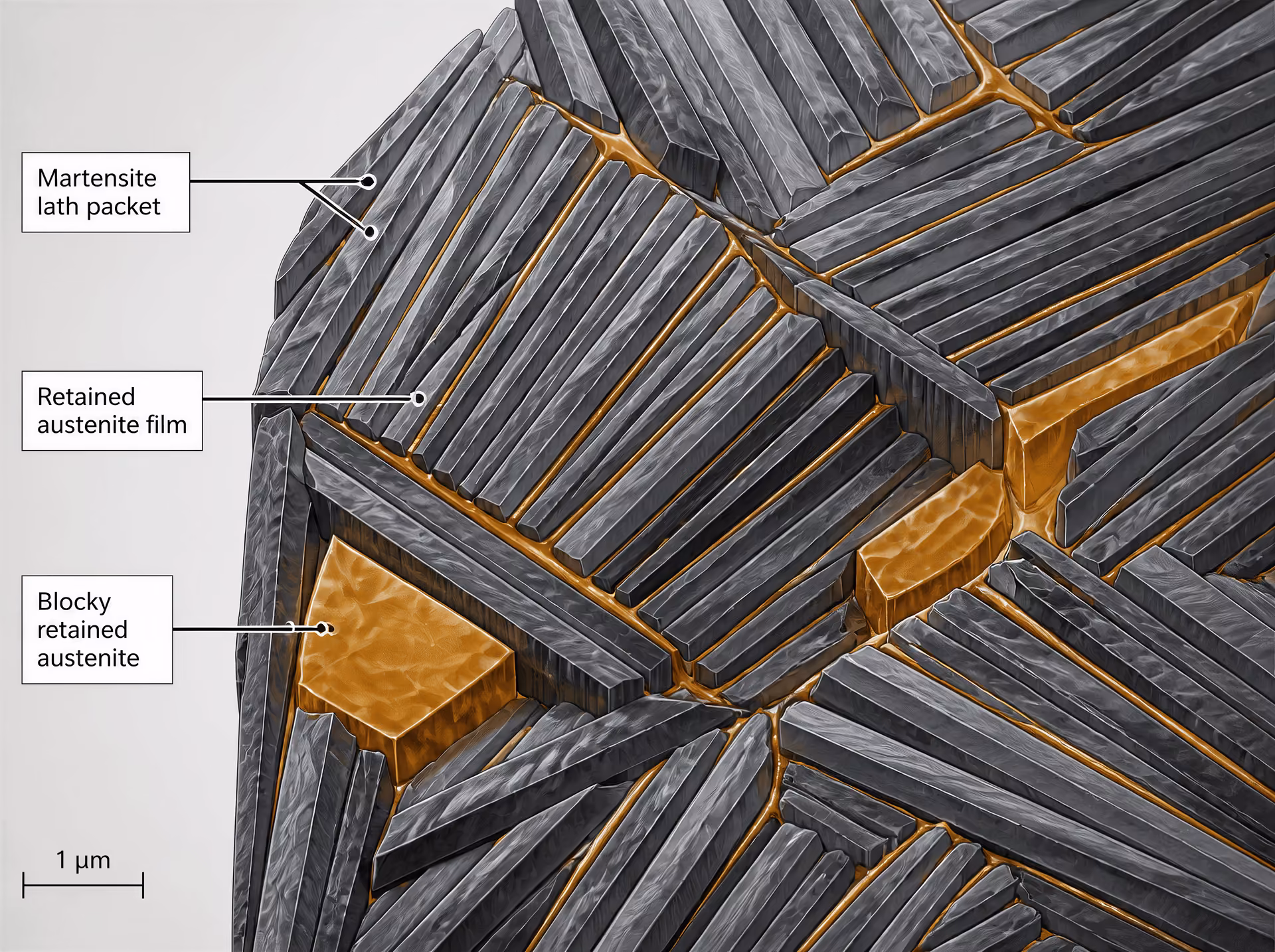

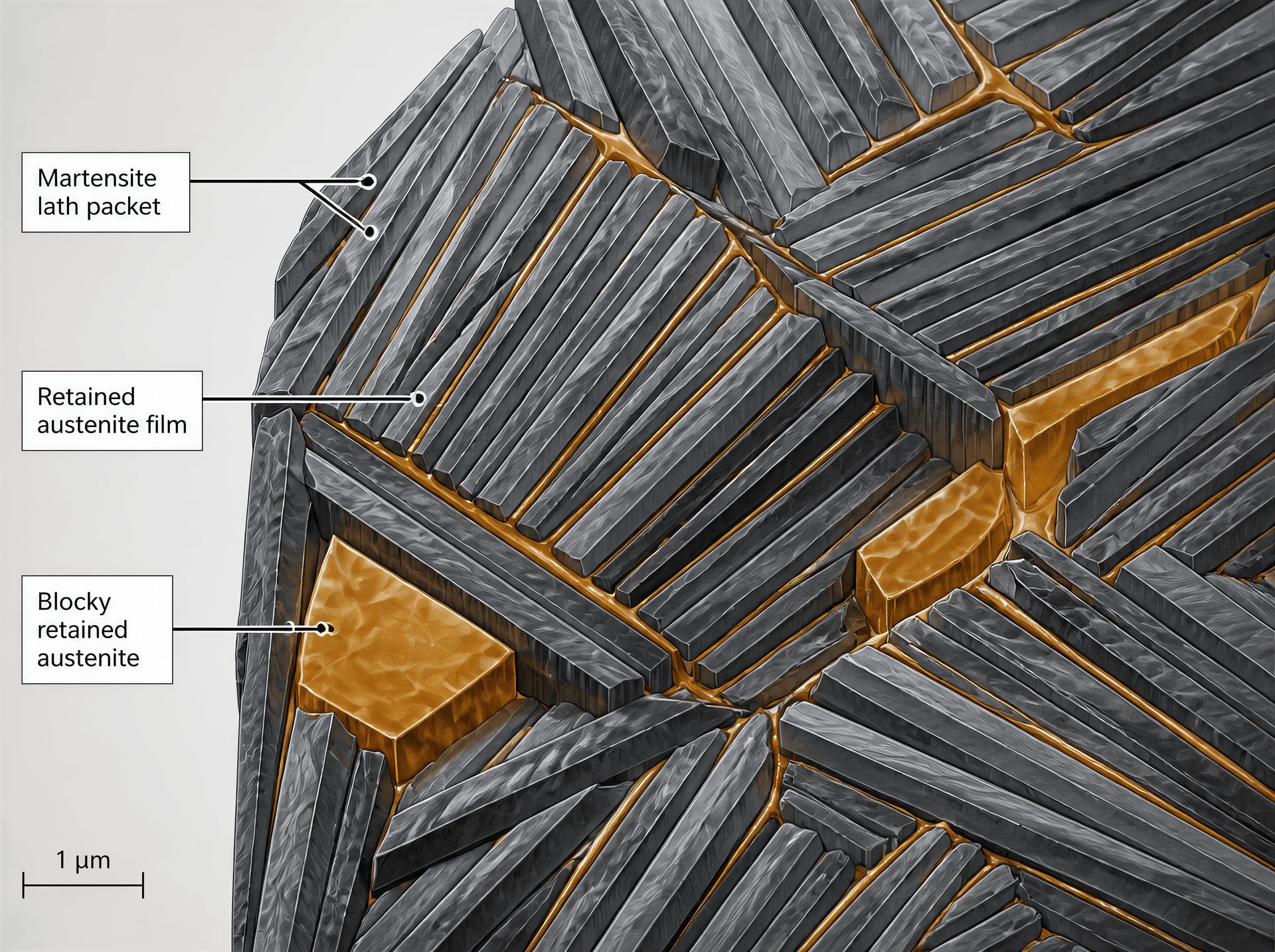

Resterende austeniet in continu afgekoeld staal

Resterende austeniet is het deel van het austeniet dat na het afkoelen aanwezig blijft, in plaats van in martensiet of een ander product te transformeren. Het is niet eenvoudigweg ongetransformeerd materiaal dat wacht tot het afschrikken is voltooid. Het voortbestaan ervan weerspiegelt de samenstelling van het staal, de toestand van het voorafgaande austeniet, de afkoelingsroute en de mate waarin andere transformaties het austeniet al hebben verbruikt of gewijzigd.

Koolstofverrijking is een belangrijke route naar stabiliteit. Wanneer ferriet, bainiet of andere producten zich vormen, kan koolstof worden afgestoten naar het resterende austeniet. Legeringselementen kunnen eveneens de transformatiekenetiek en de stabiliteit van austeniet veranderen. Bijgevolg kan een continu afgekoeld staal martensiet bevatten dat uit één deel van het austeniet is gevormd, terwijl een ander deel als resterende austeniet behouden blijft.

De Cambridge-referentie noemt resterende austeniet specifiek als een van de mogelijke producten in sneller afgekoeld of beter hardbaar hypoeutectoïd staal. Dat punt is belangrijk, omdat een staal sterk door snelle afkoeling kan worden beïnvloed zonder volledig martensitisch te worden. Een micrografie kan een overwegend martensitische matrix met kleine hoeveelheden resterende austeniet tonen, of een mengsel met ferriet, bainiet en martensiet, waarbij de resterende austeniet tussen de getransformeerde gebieden is geconcentreerd.

Resterende austeniet maakt het woord “hardheid” bovendien tot een ontoereikende samenvatting van de structuur. Austeniet is over het algemeen vervormbaarder dan martensiet, maar de aanwezigheid ervan leidt niet tot één vaste hardheidswaarde die onafhankelijk is van samenstelling en morfologie. Het kan tijdens daaropvolgende mechanische belasting, afkoeling of ontlaten transformeren, waardoor afmetingen en inwendige spanningen veranderen. De hoeveelheid en verdeling zijn even belangrijk als de benaming. Dunne films tussen bainitische of martensitische gebieden hebben niet hetzelfde structurele effect als grotere eilanden.

De juiste interpretatie is daarom gebaseerd op de fasen. Bepaal hoeveel austeniet is getransformeerd, welke producten zich het eerst hebben gevormd, waarheen de koolstof zich heeft verplaatst en welke bestanddelen na het afkoelen zijn overgebleven. De behandeling uit 2024 van ASM International beschrijft microstructuren van warmtebehandeld staal als associaties van ijzer, koolstof en andere legeringselementen die ferriet, bainiet, cementiet, martensiet en perliet vormen. Austeniet, koolstofdiffusie en fasetransformaties bieden het kader om te begrijpen waarom resterende austeniet verschijnt.

Waarom afschrikken geen resultaat met één enkele fase garandeert

Afschrikken is een koelbewerking met een bepaalde intensiteit en thermische voorgeschiedenis, geen belofte van één enkele fase. De vereiste afkoelingsroute hangt af van de samenstelling van het staal en de geometrie van de doorsnede. Als een gebied langzaam genoeg afkoelt om ferriet, perliet of bainiet te laten vormen voordat martensiet zich kan ontwikkelen, blijven deze producten na het afschrikken aanwezig. Als een deel van het austeniet tijdens de beschikbare afkoelingsroute niet transformeert, blijft ook resterende austeniet aanwezig.

Daarom kan een afgeschrikt hypoeutectoïd staal allotriomorf ferriet plus martensiet, bainiet plus martensiet, of martensiet plus resterende austeniet bevatten. Op een andere locatie, vooral richting een langzamer afgekoelde kern, kan perliet samengaan met bainiet en ferriet. De uiteindelijke structuur legt de route door de transformatievelden vast, en niet de naam van de ovenbewerking.

Ook de afkoelsnelheid alleen verklaart niet elk resultaat. Koolstof en legeringselementen veranderen de diffusie, de fasestabiliteit en de hardbaarheid. De korrelgrootte van het voorafgaande austeniet, de austenitiseerbehandeling, de toestand van het oppervlak en de dikte van de doorsnede beïnvloeden de beschikbare transformatieroutes. Afschrikken kan sommige diffusiegestuurde reacties onderdrukken zonder ze allemaal te onderdrukken. Het gevolg is vaak een gemengde structuur van bestanddelen.

Het overzicht uit 2024 van ScienceDirect over warmtebehandeling van staal illustreert waarom deze onderscheidingen van belang zijn: grof perliet dat bij hogere transformatietemperaturen is gevormd, is relatief zacht, fijner perliet is sterker, bainiet is een niet-lamellaire ferriet–Fe3C-structuur en onderbainiet is harder dan bovenbainiet. Martensiet is slechts één lid van deze familie. De uiteindelijke mechanische respons volgt uit de combinatie, schaal en verdeling van de producten, niet uit het koellabel op zichzelf.

Een deugdelijke microstructurele beschrijving moet daarom de daadwerkelijk aanwezige bestanddelen vermelden. “Afgeschrikt staal” kan een nuttige beschrijving van de procesgeschiedenis zijn; als fasedefinitie volstaat het niet. Een verwijzing naar martensiet moet vergezeld gaan van de mogelijke aanwezigheid van resterende austeniet en andere transformatieproducten. Dit onderscheid voorkomt de veelvoorkomende fout om snelle afkoeling te beschouwen als een gegarandeerd hardingsmechanisme met één enkele fase.

Hoe warmtebehandelingsroutes de microstructuur herschikken

NPTEL deelt de belangrijkste warmtebehandelingsroutes voor staal in naar hun beoogde effect: afschrikken en carboneren zijn hardingsbehandelingen, terwijl ontlaten, gloeien en spanningsarm gloeien verzachtende behandelingen zijn. Die indeling is nuttig, maar “harden” en “verzachten” beschrijven het resultaat slechts indirect. De doorslaggevende gebeurtenis is de herschikking van fasen en koolstof. NPTEL stelt in 2024 dat warmtebehandelingen de mechanische eigenschappen voornamelijk veranderen door de microstructuur te wijzigen. ASM International maakt hetzelfde kader specifieker: warmtebehandeld staal bevat fasen die zijn gevormd door associaties van ijzer, koolstof en legeringselementen, waaronder ferriet, bainiet, cementiet, martensiet en perliet.

Een behandeling creëert hardheid dus niet als een op zichzelf staande eigenschap. Zij verandert austeniet in een geselecteerd mengsel van transformatieproducten, of wijzigt de vorm, onderlinge afstand en verdeling van reeds aanwezige fasen. De afkoelsnelheid, het koolstofgehalte, legeringstoevoegingen en de doorsnede bepalen welke transformaties kunnen plaatsvinden voordat het staal een toestand bij lagere temperatuur bereikt.

Afschrikken en carboneren als hardingsbehandelingen

Afschrikken is erop gericht diffusieve transformaties te onderdrukken terwijl het austeniet afkoelt. Bij langzamere afkoeling kan koolstof zich door het ijzerrooster verplaatsen, waardoor ferriet en cementiet als perliet kunnen ontstaan, of bainitisch ferriet en cementiet zich kunnen ontwikkelen. Een voldoende snelle afkoeling onderbreekt een groot deel van die herverdeling. Het austeniet transformeert dan via een diffusieloos afschuifmechanisme in martensiet, waarvan het met koolstof oververzadigde rooster sterk vervormd is.

Daarom is het niet nauwkeurig om afschrikken te omschrijven als “staal afkoelen om het hard te maken”. De resulterende structuur kan martensiet bevatten, maar ook niet-getransformeerd achtergebleven austeniet en, wanneer de afkoeling of hardbaarheid ontoereikend is, bainiet of perliet. Legeringselementen veranderen de hardbaarheid door de transformatieken kinetiek te beïnvloeden; zij voegen niet eenvoudigweg op zichzelf hardheid toe. Een hypoeutectoïde staalsoort die continu afkoelt, kan allotriomorf ferriet plus perliet vormen, zoals de University of Cambridge Phase Transformations Group in 2011 rapporteerde. Bij snellere afkoeling of een grotere hardbaarheid verschuift de sequentie naar fijner perliet, bainiet, martensiet en achtergebleven austeniet.

Carboneren verandert de koolstofverdeling vóór de uiteindelijke hardingsstap. Koolstof diffundeert in het oppervlak van een koolstofarm staal, waardoor een koolstofverrijkte laag en een koolstofarmer inwendig gebied ontstaan. Het daaropvolgende afschrikken transformeert de laag in de richting van koolstofrijk martensiet, terwijl de kern het transformatiegedrag volgt dat door haar oorspronkelijke samenstelling en het toegepaste afkoeltraject wordt bepaald. Het belangrijke microstructurele kenmerk is de koolstofgradiënt: de laag en de kern beginnen niet met dezelfde austenietsamenstelling en hoeven daarom niet dezelfde producten te vormen.

Carboneren is dus een door diffusie mogelijk gemaakte voorbereiding, gevolgd door een snelle onderdrukking van transformaties. Koolstofdiffusie staat centraal tijdens de verrijking, maar is beperkt tijdens het afschrikken. De behandeling is niet gelijkwaardig aan het afschrikken van een homogeen koolstofrijk materiaal, en de eindstructuur moet over de hele doorsnede worden onderzocht in plaats van te worden afgeleid uit één oppervlaktehardheidswaarde.

Ontlaten na de vorming van een geharde structuur

Ontlaten behoort tot de groep verzachtende behandelingen van NPTEL, omdat het de extreme vervorming en brosheid vermindert die met vers afgeschrikt martensiet gepaard gaan. Het wist de geharde structuur echter niet eenvoudigweg uit. In plaats daarvan herverdeelt koolstof zich vanuit het oververzadigde martensitische rooster, en vormen carbidefasen zich of worden zij stabieler naarmate de structuur zich in de richting van ontlaten martensiet ontwikkelt.

De exacte producten zijn afhankelijk van het koolstof- en legeringsgehalte van het staal en van de ontlaatcondities; er bestaat daarom geen enkele universele ontlaatmicrostructuur. In algemene termen vermindert de behandeling de roostervervorming, verandert zij de morfologie en verdeling van carbiden en kan zij achtergebleven austeniet in sommige staalsoorten laten ontleden of transformeren. Het resultaat is doorgaans een ferritische matrix met fijn gedispergeerde carbiden, in plaats van het met koolstof oververzadigde martensiet dat rechtstreeks door afschrikken wordt gevormd.

Die verandering verklaart waarom ontlaten de hardheid na het afschrikken kan verlagen en tegelijkertijd de weerstand tegen scheurvorming en impacts-schade kan verbeteren. Het relevante contrast is dat tussen ingesloten koolstof en herverdeelde koolstof. Afschrikken laat koolstof achter in een vervormde martensitische rangschikking; ontlaten biedt koolstof een weg naar carbidevorming en chemische verdeling. Ontlaten staal is daarom niet “afgeschrikt staal met minder hardheid”, maar een andere associatie van matrix- en carbidefasen.

Ook achtergebleven austeniet is van belang. Als dit na het afschrikken aanwezig blijft, kan daaropvolgend ontlaten de stabiliteit ervan veranderen, en kan de transformatie ervan de maatvastheid en het uiteindelijke fasenmengsel beïnvloeden. Het resultaat moet daarom worden geïnterpreteerd vanuit de volledige sequentie: austenitiseren, afschrikken, achtergebleven austeniet en ontlaten — niet vanuit de ontlaatbewerking alleen.

Gloeien en spanningsarm gloeien

Gloeien maakt gebruik van diffusie en gecontroleerde afkoeling om het staal naar een structuur met lagere energie en een meer chemisch herverdeelde samenstelling te brengen. In vergelijking met afschrikken krijgt koolstof meer gelegenheid om zich tussen ferriet en cementiet te verdelen. Afhankelijk van de samenstelling en de voorafgaande toestand kunnen de producten ferriet met grof perliet, fijner perliet of gesferoidiseerde cementietdeeltjes in een ferritische matrix omvatten.

De transformatietemperatuur beïnvloedt de morfologie. Het overzicht over warmtebehandeling van staal van ScienceDirect uit 2024 onderscheidt relatief zacht grof perliet, dat bij hogere transformatietemperaturen wordt gevormd, van sterker fijn perliet. Het identificeert bainiet bovendien als een niet-lamellaire ferriet–Fe3C-structuur en onderbainiet als harder dan bovenbainiet. Deze onderscheidingen laten zien waarom “gegloeid” geen volledige microstructurele beschrijving is: ook de onderlinge afstand van cementiet, de ferrietkorrelstructuur en eventueel resterend bainiet of martensiet zijn van belang.

Sferoïdisatie is een bijzonder duidelijk voorbeeld van een diffusiegestuurde verandering. De University of Cambridge Phase Transformations Group stelde in 2008 dat sferoïdisatie de lamellen van perlitisch cementiet omzet in deeltjes. Continue cementietplaten worden afgeronde deeltjes, waardoor de geometrie van het grensvlak tussen ferriet en cementiet verandert. Het staal kan daardoor gemakkelijker vervormbaar worden, maar de centrale gebeurtenis is morfologische vergroving en herverdeling, niet een onverklaarde afname van de hardheid.

Spanningsarm gloeien neemt een beperktere positie in. Het is primair bedoeld om restspanningen door lassen, verspanen, vervormen of ongelijkmatige afkoeling te verminderen zonder de voornaamste fasesamenstelling doelbewust te vervangen. Atoomdiffusie maakt het mogelijk dat lokale spanningen zich ontspannen, terwijl de behandeling onder het bereik blijft waarin een belangrijke transformatie wordt beoogd. Als de omstandigheden echter te intens zijn, kunnen herstel, ontlaten, precipitatie of fasetransformatie optreden. Spanningsarm gloeien is daarom geen garantie voor een fase-neutraal proces; het microstructurele effect ervan hangt af van het staal en de thermische blootstelling.

Bij alle drie de routes is het fundamentele contrast duidelijk: afschrikken beperkt diffusie en behoudt een vervormd transformatieproduct, terwijl ontlaten, gloeien en spanningsarm gloeien in verschillende mate tijd bieden voor koolstofherverdeling, carbideherschikking, herstel of vergroving.

Gemengde microstructuren in de metallografie lezen

Een warmtebehandelde staaldoorsnede bevat zelden één volkomen uniforme structuurcomponent. Hypoeutectoïd staal dat continu vanuit austeniet wordt afgekoeld, kan allotriomorf ferriet aan de grenzen van voormalige austenietkorrels vertonen, pearliet in de resterende gebieden en kleinere zones met bainiet of martensiet waar de plaatselijke afkoelomstandigheden verschilden. De juiste interpretatie begint bij de transformatiegeschiedenis, niet bij een hardheidsaanduiding. NPTEL stelt dat warmtebehandelingen de mechanische eigenschappen voornamelijk veranderen door de microstructuur te wijzigen; hardheid is daarom het resultaat van structuur, samenstelling en morfologie, en geen visuele fasenaam.

Ferriet, pearliet, bainiet en martensiet gezamenlijk herkennen

Begin bij een lage vergroting. Leg de verdeling van de gebieden vast voordat u afzonderlijke structuurcomponenten benoemt. Let op een continue matrix, grensdecoratie, kolonies, pakketten, naalden, latten en geïsoleerde deeltjes. Verhoog vervolgens de vergroting en onderzoek de inwendige structuur van elk gebied.

Ferriet is gewoonlijk de minst sterk aangeëtste structuurcomponent in een conventioneel geprepareerd koolstofstaalmonster. Allotriomorf ferriet vormt zich in hypoeutectoïd staal vaak als eerste langs de grenzen van voormalige austenietkorrels, waarbij relatief gladde, veelhoekige of onregelmatige grensfilms ontstaan. Het kan ook voorkomen als grotere, equiaxiale gebieden. Widmanstätten-ferriet heeft een ander uiterlijk: het groeit vanuit de grenzen van austenietkorrels als platen of zijplaten in de austenietkorrels. Een plaatvormig uiterlijk op zichzelf bewijst echter niet dat de structuurcomponent Widmanstätten-ferriet is.

Pearliet wordt herkend aan kolonies met afwisselende lagen ferriet en cementiet. Bij een lage vergroting kan een kolonie eruitzien als een donker eiland; bij een hogere vergroting kunnen lamellen met een geschikte oriëntatie worden opgelost. Andere kolonies kunnen donker blijven omdat hun lamellen vrijwel evenwijdig aan de kijkrichting liggen of omdat het etcontrast zwak is. Grof pearliet wijst doorgaans op transformatie bij een hogere temperatuur dan fijn pearliet. ScienceDirect beschrijft grof pearliet als relatief zacht en fijn pearliet als sterker, maar het waargenomen contrast blijft afhankelijk van polijsten, etsen, de oriëntatie van de doorsnede en de legeringssamenstelling.

Bainiet neemt een intermediaire interpretatiepositie in, omdat de ferriet-cementietverdeling ervan niet lamellair is in de pearlietische betekenis. Bovenbainiet vertoont gewoonlijk groepen ferrietlatten of -platen met cementiet ertussen, terwijl onderbainiet fijnere carbideverdelingen binnen in of nabij de ferrietplaten bevat. Volgens de ScienceDirect-bron over warmtebehandeling van staal is onderbainiet harder dan bovenbainiet. Benoem niet elke donkere naaldvormige zone als bainiet: ongetemperd martensiet, onderbainiet en sterk aangeëtst pearliet kunnen qua uiterlijk overlappen.

Martensiet heeft in veel laag- en middelkoolstofstalen doorgaans een latvorm en in sommige staalsoorten met een hoger koolstofgehalte of gelegeerde staalsoorten een plaatvorm. Martensietpakketten en blokvormige gebieden kunnen zichtbaar zijn, maar met optische microscopie kan het onderscheid vaak niet betrouwbaar worden vastgesteld. Martensiet kan ook gemengd zijn met ferriet, bainiet, carbiden en achtergehouden austeniet, vooral wanneer de hardbaarheid, de doorsnedegrootte of de afkoeling niet-uniform is. Een donkere structuurcomponent aan een grens van voormalige austenietkorrels is niet automatisch martensiet; grensferriet en carbidefilms kunnen een vergelijkbaar contrast veroorzaken.

Daarom beschrijft de Cambridge Phase Transformations Group continu afkoelen van hypoeutectoïd staal als een proces dat vaak allotriomorf ferriet plus pearliet oplevert, met geleidelijk andere mengsels van fijner pearliet, bainiet, martensiet en achtergehouden austeniet naarmate de afkoeling sneller verloopt of de hardbaarheid toeneemt. Deze volgorde is een bruikbaar raamwerk, maar geen vervanging voor onderzoek.

Morfologie versus fase-identificatie

Morfologie beschrijft vorm en rangschikking. Fase-identificatie stelt vast wat het gebied is. De twee taken overlappen elkaar, maar zijn niet uitwisselbaar.

Gebruik morfologie om een hypothese te formuleren. Een grensfilm wijst op allotriomorf ferriet; parallelle platen wijzen op Widmanstätten-ferriet; kolonies wijzen op pearliet; groepen latten wijzen op bainiet of martensiet. Toets die hypothese vervolgens aan de hand van chemie en kristallografie. Selectief etsen, gepolariseerd licht waar dat geschikt is, scanningelektronenmicroscopie, elektronenterugverstrooiingsdiffractie, transmissie-elektronenmicroscopie of röntgendiffractie kan bewijs leveren dat het optische uiterlijk niet kan verschaffen.

De preparatie kan het schijnbare antwoord veranderen. Te sterk etsen maakt grenzen breder en fijne structuurcomponenten donkerder. Slecht polijsten kan cementiet eruit trekken of vervorming achterlaten die op martensiet lijkt. De oriëntatie van de doorsnede kan pearlietlamellen verbergen, terwijl een tweedimensionale snede door een driedimensionale latstructuur bainiet korrelig kan doen lijken. Ook de vergroting is van belang: een gebied dat er bij 200× homogeen uitziet, kan bij 5.000× uiteenvallen in ferriet en cementiet.

Een gedisciplineerd rapport moet observatie en interpretatie daarom van elkaar scheiden: “donkere kolonies met gedeeltelijk opgeloste lamellen” is een observatie; “pearliet” is een interpretatie die door die observatie wordt ondersteund en, waar nodig, door bewijs met een hogere resolutie of analytisch bewijs. De behandeling van ASM International uit 2024 plaatst austeniet, ferriet, koolstofdiffusie, bainiet, cementiet, martensiet, pearliet en fasetransformaties binnen hetzelfde interpretatiekader. Dat herinnert eraan dat geen enkele visuele eigenschap de volledige diagnose kan dragen.

Achtergehouden austeniet en de morfologie van cementiet

Achtergehouden austeniet is austeniet dat na het afkoelen aanwezig blijft in plaats van volledig te transformeren. In een martensitische structuur kan het voorkomen als dunne films tussen latten, blokvormige eilanden tussen pakketten of onregelmatige gebieden nabij koolstofverrijkte zones. Het contrast varieert sterk met het etsmiddel en de beeldvormingsmethode; daarom mag een lichte zone tussen martensietlatten niet uitsluitend op basis van het uiterlijk als achtergehouden austeniet worden geïdentificeerd. Röntgendiffractie, EBSD of zorgvuldig gevalideerde metallografische methoden kunnen nodig zijn.

Cementiet, Fe₃C, is even belangrijk, omdat de vorm ervan vastlegt hoe koolstof opnieuw is verdeeld. In pearliet vormt het lamellen samen met ferriet. In bainiet komt het voor als afzonderlijke deeltjes of films die met ferrietplaten samenhangen, hoewel de rangschikking verschilt tussen boven- en onderbainiet. In gesferoidiseerd staal zijn de cementietlamellen van pearliet veranderd in afgeronde deeltjes. De Cambridge Phase Transformations Group stelt in 2008 uitdrukkelijk dat sferoïdisatie de pearlietische cementietlamellen omzet in deeltjes.

Breng ten slotte elke waargenomen structuurcomponent in verband met het thermische verloop: de austenitiseertoestand, koolstofdiffusie, de continuïteit van de afkoeling, onderbreking van de transformatie en eventuele daaropvolgende ontlaten of gloeien. Een gemengd beeld betekent niet per definitie dat de behandeling is mislukt. Het is een registratie van waar transformaties begonnen, stopten of met verschillende snelheden voortgingen.

Van Microstructuur naar Mechanische Eigenschappen

Sterkte, hardheid en morfologie van transformaties

Mechanische eigenschappen ontstaan uit de structuur die tijdens de transformatie wordt gevormd, niet uit het woord afschrikken alleen. NPTEL stelt in 2024 dat “warmtebehandelingen mechanische eigenschappen voornamelijk veranderen door de microstructuur te veranderen.” Afschrikken verandert het thermische traject vanuit austeniet, maar de resulterende hardheid hangt af van de transformaties die optreden, de hoeveelheid waarin elk bestanddeel wordt gevormd en de manier waarop die bestanddelen zijn gerangschikt.

ASM International beschrijft de microstructuren van warmtebehandeld staal als associaties van ijzer, koolstof en legeringselementen die ferriet, bainiet, cementiet, martensiet en perliet vormen. Austeniet is de moederfase voor veel behandelingen, terwijl koolstofdiffusie en de concurrentie tussen transformatiemechanismen bepalen welke producten ervoor in de plaats komen. Een langzaam of matig afgekoeld hypoeutectoïd staal kan allotriomorf ferriet en perliet bevatten; een sneller traject kan, afhankelijk van de samenstelling en hardbaarheid, fijner perliet, bainiet, martensiet of achtergebleven austeniet opleveren. De Phase Transformations Group van de University of Cambridge beschreef deze ontwikkeling voor continu afgekoeld hypoeutectoïd staal in 2011.

De morfologie is net zo belangrijk als de naam van de fase. Ferrietkorrels, cementietdeeltjes, perlietkolonies, platen van bainitisch ferriet, martensietpakketten en gebieden met achtergebleven austeniet bieden niet op dezelfde manier weerstand tegen vervorming en verdelen spanningen niet op dezelfde manier. Een staal met een kleine martensietfractie in een ferritische matrix is mechanisch niet gelijkwaardig aan een staal dat voornamelijk uit martensiet bestaat met geïsoleerde ferrietgebieden. Beide kunnen worden beschreven als “martensitisch staal”, maar hun sterkte, hardheid, ductiliteit en breukgedrag kunnen aanzienlijk verschillen.

Martensiet verhoogt doorgaans de hardheid, omdat koolstof tijdens de diffusieloze transformatie van austeniet naar martensiet wordt opgesloten in een oververzadigd en vervormd ijzerrooster. Ook deze beschrijving levert echter geen universele hardheidswaarde op. Het koolstofgehalte, de korrelgrootte van het voorafgaande austeniet, legeringselementen, de afschrikintensiteit, de doorsnede-afmetingen, het ontlaten en het achtergebleven austeniet beïnvloeden allemaal het resultaat. Bij het ontlaten verandert de martensitische structuur vervolgens doordat koolstof zich kan herverdelen en carbiden kunnen worden gevormd. Hierdoor neemt de hardheid na het afschrikken doorgaans af, terwijl de maatvastheid en taaiheid verbeteren.

Ook achtergebleven austeniet maakt een eenvoudige rangschikking op basis van hardheid ingewikkelder. In veel geharde staalsoorten is het zachter dan ongetemperd martensiet, maar tijdens gebruik of beproeving kan het transformeren, waardoor afmetingen en lokale spanningen veranderen. Ook de morfologie van cementiet is van belang. In de referentie van Cambridge uit 2008 staat dat sferoïdisatie de lamellen van perlitisch cementiet omzet in deeltjes. De resulterende ferriet-cementietrangschikking vervormt doorgaans anders dan lamellair perliet. Daarom is “perliet” op zichzelf geen toereikende beschrijving van de mechanische toestand.

De rol van de perlietschaal en het bainiettype

Perliet bestaat uit ferriet en cementiet die gezamenlijk zijn gevormd, doorgaans in de vorm van afwisselende lamellen. De sterkte ervan wordt sterk beïnvloed door de perlietschaal, dat wil zeggen de afstand en fijnheid van die lamellen en de grootte van de perlietkolonies. Het overzicht van ScienceDirect uit 2024 over warmtebehandeling van staal identificeert grof perliet, dat bij hogere transformatietemperaturen wordt gevormd, als relatief zacht en fijner perliet als sterker. Dicht bij elkaar gelegen cementietlamellen belemmeren de beweging van dislocaties effectiever dan lamellen die verder uit elkaar liggen, terwijl fijne kolonies ook de afstand verkleinen waarover vervorming zich kan concentreren.

Dit betekent niet dat elk fijn perlitisch staal dezelfde sterkte heeft. De chemische samenstelling van het ferriet, het koolstofgehalte, de kolonieomvang, de perlietfractie en eventueel aanwezig pro-eutectoïd ferriet blijven belangrijk. Een hypoeutectoïde structuur met veel ferriet en fijn perliet kan zwakker zijn dan een structuur met een hoger koolstofgehalte en een grotere perlietfractie, ook wanneer beide “fijn perliet” bevatten. De verdeling is doorslaggevend: doorlopende ferrietgebieden, gebandeerde bestanddelen en geïsoleerde kolonies leiden tot verschillende vervormingspaden.[4][4] Steel Heat Treatment. ScienceDirect. ScienceDirect Topics, 2024.

Ook bij bainiet is zorgvuldigheid geboden. ScienceDirect beschrijft bainiet als een niet-lamellaire ferriet–Fe3C-structuur en stelt dat onderbainiet harder is dan bovenbainiet. Bovenbainiet bevat doorgaans ferriet dat in een bundelachtige rangschikking is gevormd, met cementiet tussen de ferrietgebieden, terwijl onderbainiet bij een lager transformatietemperatuurbereik ontstaat en fijn carbide in of nauw verbonden met de ferrietplaten bevat. De fijnere verdeling van het carbide maakt onderbainiet beter bestand tegen de beweging van dislocaties.

Een aanduiding als “bainitisch” laat daarom cruciale informatie onvermeld. Het onderscheid tussen boven- en onderbainiet, de grootte en positie van carbiden, de morfologie van het ferriet, de fractie van de bestanddelen en de aanwezigheid van martensiet of achtergebleven austeniet beïnvloeden allemaal de gemeten eigenschappen. Gemengde structuren komen na continu afkoelen vaak voor, vooral wanneer verschillende delen van een doorsnede verschillende thermische geschiedenissen volgen. Aan het oppervlak kan martensiet aanwezig zijn, terwijl het inwendige bainiet, perliet of ferriet bevat. De hardheid varieert dan met de diepte, in plaats van voor het gehele onderdeel één waarde te hebben.

Waarom samenstelling en hardbaarheid essentieel blijven

De samenstelling bepaalt zowel welke transformatieproducten beschikbaar zijn als de temperaturen en tijden waarbij zij worden gevormd. Koolstof beïnvloedt de stabiliteit van austeniet, de hoeveelheid cementiet die kan ontstaan en het hardheidspotentieel van martensiet. Legeringselementen veranderen de transformatiekenetiek, carbidevorming, diffusie en hardbaarheid. Hardbaarheid is niet hetzelfde als hardheid: zij beschrijft het vermogen van een staal om onder een bepaalde afkoelconditie door een doorsnede heen hardere transformatieproducten te vormen.

De afmetingen van de doorsnede maken dit onderscheid praktisch relevant. Een kleine doorsnede kan overal snel afkoelen, terwijl een grote doorsnede in het inwendige een trager afkoeltraject ontwikkelt. Dezelfde samenstelling en hetzelfde ovenschema kunnen daardoor nabij het oppervlak martensiet produceren, maar in het midden perliet of bainiet. Het afschrikmedium, de agitatie, de austenitiseringsbehandeling, de overdrachtstijd en het ontlaatschema zorgen voor verdere variatie.

Daarom kan geen universele eigenschapswaarde worden toegekend aan ferriet, perliet, bainiet, martensiet of een genoemde warmtebehandeling zonder de samenstelling, de afmetingen van de doorsnede, het behandelingsschema en de beproevingsmethode te specificeren. Hardheid die met Vickers, Brinell of Rockwell is gemeten, is niet zonder meer onderling uitwisselbaar, en een hardheidsresultaat voorspelt niet volledig de taaiheid, ductiliteit, vermoeiingsprestaties of het breukgedrag. Een verdedigbare interpretatie begint met de volledige microstructuur: fracties van de bestanddelen, morfologie, schaal, verdeling en transformatiegeschiedenis. Afschrikken is slechts één gebeurtenis in die opeenvolging.

Een praktische referentiesequentie voor de analyse van warmtebehandeling van staal

Begin met de samenstelling en de uitgangstoestand van het staal

Begin met de materiaalidentiteit, niet met de gemeten hardheid. Noteer de materiaalaanduiding exact zoals opgegeven, de toepasselijke norm en, indien bekend, de smelt- of productvorm. Een aanduiding als “AISI/SAE 1045, genormaliseerd” zegt meer dan “middelhard staal”; een aanduiding als “ASTM A36” identificeert een specificatie, maar legt op zichzelf niet de voorafgaande thermische geschiedenis of de uiteindelijke microstructuur vast. De chemische analyse moet koolstof, mangaan, silicium, chroom, molybdeen, nikkel, vanadium en andere bewust toegevoegde elementen omvatten, evenals restelementen wanneer deze de transformatie kunnen beïnvloeden.

Het koolstofgehalte bepaalt of een ongelegeerd koolstofstaal ten opzichte van de eutectoïde samenstelling hypoeutectoïd, eutectoïd of hypereutectoïd is. Bij een hypoeutectoïd staal kan bij afkoeling vanuit austeniet gewoonlijk pro-eutectoïde ferriet ontstaan voordat het resterende austeniet in perliet transformeert. Dat onderscheid is van belang: ferriet plus perliet is niet dezelfde structuur als uitsluitend perliet, zelfs wanneer beide monsters vergelijkbare hardheidswaarden vertonen.

Ook de uitgangstoestand moet worden vastgelegd. Toestand bij ontvangst, warmgewalste, genormaliseerde, gegloeide, geharde en getemperde, gecarburiseerde en koudvervormde toestanden gaan gepaard met verschillende korrelgroottes, carbideverdelingen, restspanningen en voorgeschiedenissen van het austeniet. Gesferoidiseerd staal is een bijzonder belangrijk geval. De University of Cambridge Phase Transformations Group stelde in 2008 dat sferoïdisatie de lamellen van perlitisch cementiet omzet in deeltjes. De nominale bestanddelen blijven ferriet en cementiet, maar hun geometrie verandert de reactie op latere verhitting, vervorming en harding.

Korrelgrootte en segregatie verdienen een plaats in de registratie. Een grove korrelstructuur van voormalig austeniet kan andere transformatieproducten bevorderen dan een fijne structuur, terwijl banding richtingafhankelijke verdelingen van ferriet, perliet of martensiet kan veroorzaken. “Ferriet” is daarom een onvolledige waarneming tenzij ook de locatie en vorm ervan worden beschreven.

Reconstrueer het verwarmings- en afkoeltraject

Reconstrueer vervolgens de thermische route als een opeenvolging van stappen in plaats van een behandeling enkel een naam te geven. Noteer de begintemperatuur, de verwarmingssnelheid indien beschikbaar, de austenitiseertemperatuur en houdtijd, de toestand van de oven of atmosfeer, de overdrachtstijd, het afschrikmedium, de agitatie, onderbrekingen tijdens het afkoelen en eventuele herverhittings- of tempereerstappen. “Gehard” beschrijft een bewerking; het bewijst niet dat de volledige doorsnede martensitisch is geworden.

Vraag eerst welke fasen tijdens het verwarmen aanwezig waren. Gloeien of normaliseren kan een deel van het cementiet oplossen en austeniet vormen, terwijl bij een interkritische behandeling onopgelost ferriet kan achterblijven. Carbureren verandert het koolstofprofiel, waardoor oppervlak en kern tijdens het afkoelen verschillende transformatieroutes volgen. Ontkoling kan een tegengestelde gradiënt veroorzaken. Eén enkele hardheidswaarde kan beide toestanden verbergen.

Bepaal vervolgens het waarschijnlijke transformatiebereik. Door diffusie van koolstof kunnen ferriet en cementiet zich tijdens diffusieve transformaties herverdelen. Bij hogere transformatietemperaturen heeft perliet in het algemeen een grovere lamelafstand; het overzicht van ScienceDirect uit 2024 over warmtebehandeling van staal beschrijft grof perliet als relatief zacht en fijner perliet als sterker. Dezelfde bron definieert bainiet als een niet-lamellaire ferriet–Fe3C-structuur en stelt dat onderbainiet harder is dan bovenbainiet. Dit zijn morfologische en transformationele onderscheidingen, niet slechts punten op een hardheidsschaal.

Afkoelsnelheid, doorsnededikte, legeringselementen en korrelgrootte van het voorafgaande austeniet bepalen welke transformaties kunnen plaatsvinden voordat het staal lagere temperaturen bereikt. Chroom, molybdeen, mangaan en nikkel kunnen diffusie, het tijdstip van transformatie en hardbaarheid beïnvloeden. Sneller afkoelen kan diffusief ferriet en perliet onderdrukken en bainiet of martensiet mogelijk maken, maar het resultaat kan gemengd blijven omdat het afkoelen in een component zelden overal identiek verloopt. Achtergebleven austeniet kan aanwezig blijven wanneer de transformatie onvolledig is.

De Cambridge Phase Transformations Group rapporteerde in 2011 dat continu afkoelen in hypoeutectoïd staal vaak allotriomorf ferriet plus perliet oplevert. Bij sneller afkoelen of een grotere hardbaarheid kan de sequentie verschuiven naar fijner perliet, bainiet, martensiet en achtergebleven austeniet. Deze sequentie is een bruikbaar interpretatiekader, maar geen vervanging voor de werkelijke thermische registratie of microscopie.

Rapporteer bestanddelen en morfologie nauwkeurig

Houd de naam van het bestanddeel en de morfologie ervan afzonderlijk. Rapporteer “pro-eutectoïd allotriomorf ferriet”, “perlietkolonies met een fijne interlamellaire afstand”, “bovenbainiet”, “onderbainiet”, “lattenmartensiet”, “plaatmartensiet”, “achtergebleven austeniet” of “gesferoidiseerde cementietdeeltjes” wanneer het bewijsmateriaal dergelijke beschrijvingen ondersteunt. Vat niet alle donker etsende gebieden samen als “perliet” en benoem niet elk naaldvormig gebied als “martensiet”.

Ferriet kan voorkomen als allotriomorfe korrels langs grenzen van voormalig austeniet of als Widmanstätten-platen. Cementiet kan verschijnen als perlitische lamellen, bainitische deeltjes, gesferoidiseerde deeltjes of onopgeloste carbiden. Martensiet kan latvormig of plaatvormig zijn, en het uiterlijk ervan kan door ontlaten worden veranderd. Bainiet moet worden geïdentificeerd aan de hand van de rangschikking van ferriet en carbiden en de transformatiecontext, niet uitsluitend op basis van de vorm.

Gebruik microscopische methoden die geschikt zijn voor de vraag. Optische microscopie kan de verdeling van bestanddelen en de structuur van perlietkolonies zichtbaar maken; scanning-elektronenmicroscopie kan fijnere carbideconfiguraties oplossen; hardheidsmetingen en diffractie kunnen de metallografische identificatie ondersteunen, maar niet vervangen. Als achtergebleven austeniet wordt vermoed, vermeld dan hoe dit is beoordeeld. Vermijd de bewering dat sprake is van één enkele fase wanneer het beeld een transformatiemengsel toont.

Een reproduceerbare werkwijze bestaat uit de volgende stappen: stel de samenstelling vast en bepaal, waar relevant, of het staal hypoeutectoïd is; documenteer de uitgangstoestand; reconstrueer het verwarmen, austenitiseren, afkoelen, afschrikken en ontlaten; houd rekening met diffusie, legeringseffecten, doorsnedegrootte en afkoelsnelheid; identificeer de ontstane bestanddelen; en rapporteer vervolgens de morfologie afzonderlijk van de nominale fasenamen. De beschrijving van ASM International uit 2024 is de juiste correctie op denken vanuit de hardheid: microstructuren van warmtebehandeld staal zijn associaties van ijzer, koolstof en legeringselementen die ferriet, bainiet, cementiet, martensiet en perliet vormen. Staal na behandeling is doorgaans een transformatiegeschiedenis die in een gemengde microstructuur is vastgelegd, en geen enkele hardheidscategorie.

Bronnen

1. [1]ASM International. Introduction to Steel Heat Treatment. ASM Handbook, 2024. https://dl.asminternational.org/handbooks/edited-volume/18/chapter-abstract/278662/Introduction-to-Steel-Heat-Treatment-1
2. [2]ScienceDirect. Steel Heat Treatment. ScienceDirect Topics, 2024. https://www.sciencedirect.com/topics/engineering/steel-heat-treatment
3. [3]University of Cambridge Phase Transformations Group. Steel Microstructure. Phase Transformations Group reference material, 2008. https://www.phase-trans.msm.cam.ac.uk/2008/Steel_Microstructure/SM.html
4. [4]ScienceDirect. Steel Heat Treatment. ScienceDirect Topics, 2024. https://www.sciencedirect.com/topics/engineering/steel-heat-treatment
