Weervaste staalsoorten en ontwerp voor atmosferische corrosie

Wat weervast staal wel is — en wat het niet is

Weervast staal als doelbewust gelegeerd laaggelegeerd staal

Weervast staal is geen afzonderlijke staalkwaliteit en ook niet simpelweg gewoon constructiestaal dat ongeverfd is gelaten. Het is een familie van koolstofarme, laaggelegeerde staalsoorten waarvan de chemische samenstelling is aangepast om het verloop van atmosferische corrosie te beïnvloeden. Koper, chroom, nikkel, fosfor, silicium en mangaan behoren tot de traditionele legeringselementen. Ook molybdeen kan worden toegepast, terwijl onderzoek zich heeft gericht op toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen. In de beoordeling van de Federal Highway Administration uit 2009 worden Mn, Si, Cr, Ni, Cu, Mo en P genoemd als de historische focus van de legering.

Verweringsstaal ontwikkelt voorwaardelijke weerstand tegen atmosferische corrosie en wordt niet corrosiebestendig. Strong evidence

Elektrochemische corrosieElektrochemische corrosie Corrosie die wordt veroorzaakt door gekoppelde anodische metaaloplossing en kathodische reacties via een elektrolytische film.

Deze toevoegingen stoppen elektrochemische corrosie niet. Ze veranderen de samenstelling, structuur, hechting en doorlatendheid van de roestlaag die tijdens blootstelling ontstaat. Wanneer staal nat wordt, geven anodische gebieden ijzer af aan een elektrolyt, terwijl kathodische gebieden zuurstofreductiereacties ondersteunen. De daaruit voortvloeiende corrosieproducten kunnen relatief dicht en hechtend worden, waardoor verdere toegang van water en zuurstof wordt vertraagd. De reacties gaan echter door. “Verwering” beschrijft corrosiegedrag, geen immuniteit.

Veelgebruikte aanduidingen zijn ASTM A242/A242M voor hoogsterk laaggelegeerd constructiestaal, ASTM A588/A588M voor hoogsterk laaggelegeerd constructiestaal met verbeterde weerstand tegen atmosferische corrosie, en ASTM A709/A709M voor brugstaal, waaronder weervaste kwaliteiten zoals Grade 50W en Grade HPS 50W wanneer deze in de materiaalnorm en de projectdocumenten zijn gespecificeerd. Europese weervaste constructiestalen worden aangeduid volgens EN 10025-5, waaronder S355J0WP, S355J2WP, S355J0W en S355J2W. Het achtervoegsel en de staalkwaliteit zijn van belang: chemische grenswaarden, mechanische eigenschappen, bepalingen voor lasbaarheid en leveringstoestand zijn niet onderling uitwisselbaar alleen omdat elk product “weervast staal” wordt genoemd.[1][1] Improved Corrosion-Resistant Steel for Highway Bridges. Federal Highway Administration. Federal Highway Administration research publication, 2011.

Corrosie-indices op basis van samenstelling volgens ASTM G101 zijn hulpmiddelen voor screening of vergelijking en kunnen een locatie- en detaillering-specifieke beoordeling van de blootstelling niet vervangen. Limited evidence

[2][2] ASTM G101-04(2010), Standard Guide for Estimating Atmospheric Corrosion Data. ASTM International. ASTM International standard, 2010.

De legering is daarom slechts één onderdeel van de ontwerpbeslissing. ASTM G101-04(2010) bevat methoden om langetermijnverliezen door atmosferische corrosie te schatten op basis van kortere blootstellingsgegevens en om de relatieve weerstand tegen atmosferische corrosie van laaggelegeerd staal te schatten op basis van de chemische samenstelling. Een dergelijke index is een screeningsinstrument, geen locatiecertificaat. Onderzoek van FHWA dat in 2011 werd gepubliceerd, rapporteerde dat de meeste weervaste staalsoorten ASTM G101-corrosie-indexwaarden tussen 6 en 7 hadden; in dat onderzoek werd gestreefd naar waarden van ongeveer 9,5 of hoger voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen. Een getal dat uitsluitend op de samenstelling is gebaseerd, kan geen volledige rekening houden met een brugrand waarop nat vuil blijft liggen of met een gevel die door zoute nevel wordt gewassen.

Patinavorming versus een fabrieksmatig aangebrachte coating

Een patina van weervast staal ontstaat na fabricage en montage aan het oppervlak. Het is geen verf, galvanisatie, thermische spuitlaag of in de fabriek aangebrachte film met een vaste dikte en gegarandeerde dekking. Het aanvankelijke oppervlak corrodeert doorgaans relatief snel wanneer er vocht aanwezig is. Bij herhaalde blootstelling veranderen de samenstelling en rangschikking van de corrosieproducten, en wordt een deel van de roestlaag hechter en minder doorlatend. De kleur kan via oranje, roodbruin en donkerbruin naar bijna zwart evolueren, maar kleur alleen bewijst niet dat stabilisatie heeft plaatsgevonden.

De National Steel Bridge Alliance stelde in haar inleidende publicatie uit 2010 dat voor de ontwikkeling van een beschermende patina herhaaldelijk nat worden en drogen vereist is. Die vereiste is fundamenteel. Regen die wordt gevolgd door droging kan een andere roestlaag bevorderen dan voortdurende condensatie, stilstaand water of een spleet die nooit leegloopt. Een oppervlak dat tegen regen wordt afgeschermd, kan vuil en vochtig blijven in plaats van de gewenste cyclus te ontwikkelen. Omgekeerd biedt veelvuldig afspoelen door regen geen garantie op bescherming wanneer afzettingen chloriden of zure verontreinigingen vasthouden.

Patinavorming kost bovendien tijd, en de duur varieert afhankelijk van klimaat, oriëntatie, staalsamenstelling, toestand van het oppervlak en belasting door verontreinigingen. Walshuid, fabricageresten, lasspatten en oliën kunnen plaatselijke verschillen in bevochtiging en corrosie veroorzaken. Roestvlekken op aangrenzend beton, steen of gecoat staal vormen een afzonderlijk ontwerpprobleem: zelfs wanneer het metaalverlies beperkt is, kan afstromend water blijvende visuele schade veroorzaken. Een fabriekscoating kan worden gecontroleerd op continuïteit, worden gespecificeerd aan de hand van de droge laagdikte en worden hersteld op vastgelegde defecten. Een patina kan niet op basis van dezelfde uitgangspunten worden aanvaard. Zij ontwikkelt zich ongelijkmatig, wordt beïnvloed door elke verbinding en afvoer en kan worden verstoord door reiniging, slijtage of latere reparaties.

[3][3] Guidance Note 1.07: Weather Resistant Steel. Steel Construction Institute. SCI Guidance Note 1.07, 2015.

Ontwerpers moeten ook onderscheid maken tussen een stabiel blootgesteld oppervlak en een spleet. Overlappende boutverbindingen, smalle openingen bij verstijvers, gesloten details, koppelplaten, oplegplaatsen en holten aan de onderzijde kunnen water en vuil vasthouden. SCI Guidance Note 1.07, in 2015 gepubliceerd door het Steel Construction Institute, noemt voortdurend natte of vochtige omgevingen, blootstelling aan hoge chlorideconcentraties of zoute nevel, geconcentreerde industriële dampen en ingegraven omstandigheden als ongeschikte of beperkte toepassingen voor ongecoat weervast staal. Die omstandigheden kunnen verhinderen dat het oppervlak een toestand met lagere corrosie bereikt, of kunnen ondanks een aantrekkelijke algemene kleur ernstige plaatselijke aantasting veroorzaken.

Weerstand tegen atmosferische corrosie versus corrosie-immuniteit[4][4] ISO 9223:2012 Corrosivity of Atmospheres. International Organization for Standardization. International Standard, 2012.

“Verbeterde weerstand tegen atmosferische corrosie” is een voorwaardelijke prestatieclaim. Dit betekent niet dat het staal geschikt is voor elke blootstelling buitenshuis, en evenmin dat dikteverlies verwaarloosbaar wordt. ISO 9223:2012 classificeert de corrosiviteit van de atmosfeer aan de hand van corrosiesnelheden in het eerste jaar van standaardproefstukken en identificeert de invloed van temperatuur en vochtigheid, zwaveldioxideverontreiniging en zoutgehalte in de lucht als belangrijke factoren. De classificatie beschrijft de atmosfeer; zij maakt van een weervaste staalkwaliteit geen universeel veilig materiaal.[5][5] Uncoated Weathering Steel in Bridges. Federal Highway Administration. Federal Highway Administration guidance, 2003.

Hetzelfde onderscheid geldt voor de keuze van een project. FHWA-richtlijnen uit 2003 vereisen een locatiespecifieke beoordeling van de bevochtigingstijd, blootstelling aan chloriden, industriële verontreinigingen, afwatering, geometrie en onderhoud voordat ongecoat weervast staal wordt geselecteerd. Een droge locatie in het binnenland met vrije afwatering kan het beoogde corrosiegedrag ondersteunen. Een kustconstructie die aan zouthoudende nevel wordt blootgesteld, een weg waarover pekel door passerend verkeer wordt verspreid, of een industriële locatie met geconcentreerde dampen mogelijk niet. Herhaaldelijk nat worden is noodzakelijk voor patinavorming, maar chloridehoudend vocht en aanhoudende vochtigheid kunnen de corrosie actief houden en putcorrosie bevorderen.

Putcorrosie wordt in de aangehaalde AASHTO-behandeling erkend door aan blank basismetaal van ongecoat verweringsstaal één lagere vermoeiingscategorie toe te kennen dan aan vergelijkbaar niet-verweringsstaal. Strong evidence

[6][6] Steel Bridge Design Handbook: Design for Fatigue. Federal Highway Administration. Federal Highway Administration handbook, 2016.

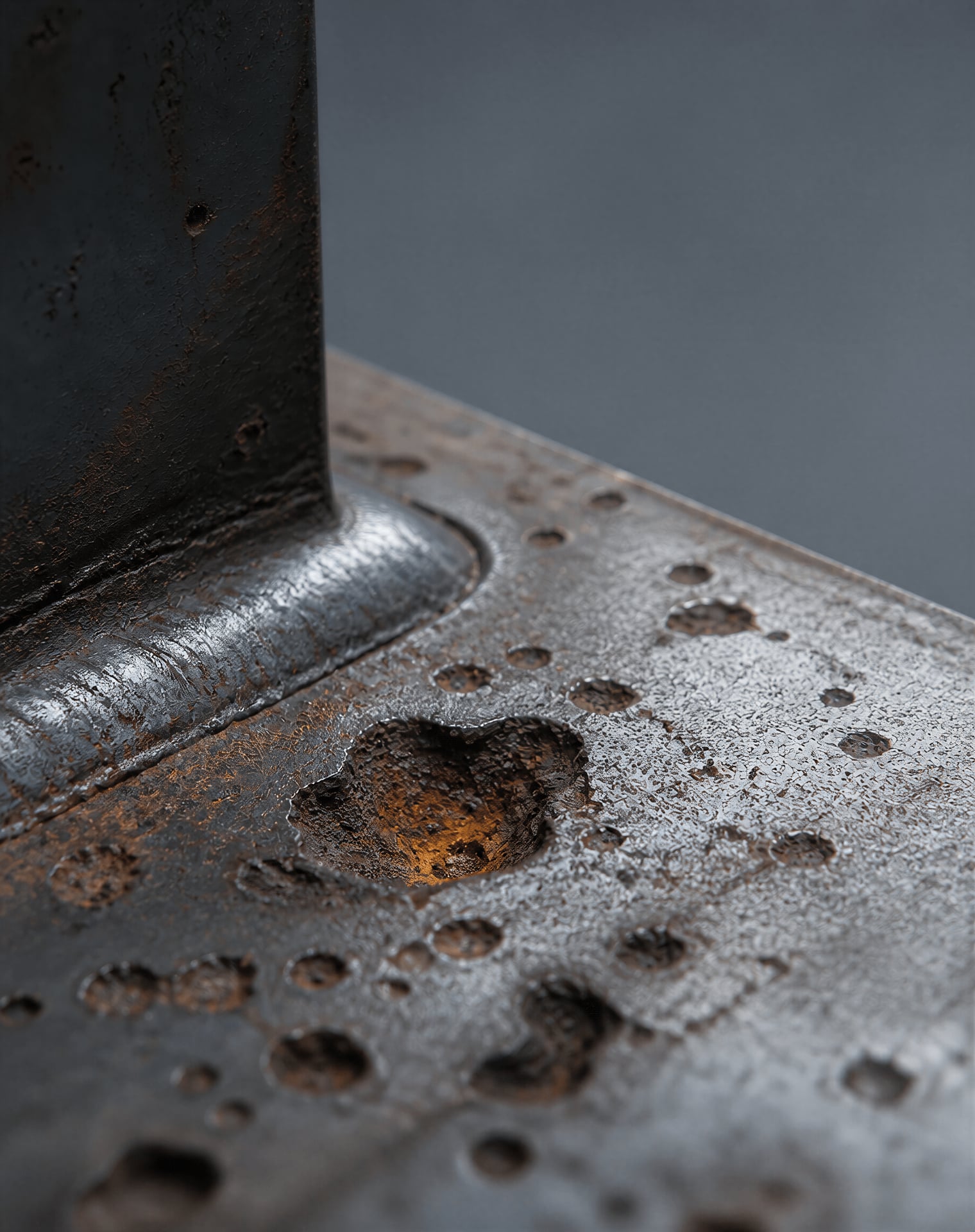

Putcorrosie is constructief van belang en niet alleen een cosmetisch probleem. Richtlijnen van FHWA voor vermoeiing leggen uit dat weervast staal zijn patina vormt door afwisselende natte en droge cycli. Tegelijkertijd wordt vermeld dat AASHTO aan blank basismetaal van ongecoat weervast staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal vanwege putcorrosie. Deze toeslag houdt rekening met het feit dat plaatselijke corrosie spanningsconcentraties kan veroorzaken, zelfs wanneer het gemiddelde sectieverlies beperkt lijkt. Vermoeiingscontroles, lasdetails, toegang voor inspectie en corrosietoeslagen moeten daarom onderdeel van het constructief ontwerp blijven.

De juiste beschrijving is eenvoudig: een ongecoat oppervlak van weervast staal vormt een beheerst corrosiesysteem. De legeringschemie kan onder geschikte atmosferische blootstelling de vorming van een meer beschermende roestlaag bevorderen, maar afwatering, ventilatie, verbindingsgeometrie, verontreinigingen, chloridebeheersing, inspectie en onderhoud bepalen of dat potentieel wordt gerealiseerd. Het is weervast staal — geen corrosievrij staal en ook geen staal met een permanente coating die al door de fabriek is aangebracht.

De atmosferische corrosieomgeving

Weervast staal is niet immuun voor atmosferische corrosie. Het is een koolstofarm, laaggelegeerd staal dat zo is samengesteld dat het een relatief dichte en goed hechtende roestlaag ontwikkelt wanneer de blootstelling het mogelijk maakt dat corrosieproducten zich vormen, opdrogen en reorganiseren zonder herhaaldelijk te worden weggespoeld of voortdurend nat te blijven. Koper, chroom, nikkel, fosfor, silicium en andere legeringstoevoegingen beïnvloeden de elektrochemische reacties en de structuur van de roest, maar de chemische samenstelling kan niet elke blootstellingsconditie compenseren.

ISO 9223:2012 biedt het belangrijkste kader voor het beschrijven van atmosferische corrosiviteit. De norm deelt omgevingen in op basis van corrosiesnelheden in het eerste jaar, gemeten aan standaardproefstukken, en identificeert drie bepalende invloeden: het temperatuur-vochtigheidsregime, zwaveldioxideverontreiniging en zoutbelasting via de lucht. Deze factoren werken in op het staaloppervlak. Eenzelfde nominale staalsoort kan daardoor verschillende corrosiesnelheden, roestkleuren, putdiepten en patinaontwikkeling vertonen in een landelijk binnenlandgebied, naast een getijdenestuarium, onder een industriële pluim of in een beschut brugdetail.

Dit onderscheid is van belang tijdens het ontwerp. Een ligger van weervast staal in schone lucht, met vrije afwatering en regelmatig opdrogen, kan een stabiele beschermende laag ontwikkelen. Een nominaal identieke ligger onder een lekkende dekvoeg kan bij de spleet actief blijven corroderen, terwijl de blootgestelde oppervlakken er al gerijpt uitzien. De atmosferische classificatie is een uitgangspunt, geen vervanging voor onderzoek van de feitelijke locatie en de geometrie die het vasthouden van vocht bepaalt.

Bevochtigingsduur en herhaalde cycli van bevochtiging en droging

NatheidsduurNatheidsduur De periode waarin een metalen oppervlak bedekt blijft met een voldoende geleidende vochtfilm om atmosferische corrosie te ondersteunen.

Voor elektrochemische corrosie is een elektrolyt vereist. Regen, mist, dauw, condensatie en afgezet zout leveren dit elektrolyt op het staaloppervlak. De periode waarin een voldoende geleidende oppervlaktelaag aanwezig blijft, wordt gewoonlijk aangeduid als de bevochtigingsduur. Langere natte perioden maken over het algemeen meer anodische metaaloplossing en kathodische zuurstofreductie mogelijk, hoewel het verband niet kan worden herleid tot een eenvoudige tijdsduur: ook de zoutconcentratie, temperatuur, zuurstoftoevoer, oppervlakteverontreiniging en doorlaatbaarheid van de roestlaag veranderen tijdens de blootstelling.

Herhaaldelijk nat worden en drogen is een noodzakelijke omgevingsvoorwaarde voor de ontwikkeling van een beschermende patina. Strong evidence

Drogen is niet slechts een onderbreking van de corrosie. Voor weervast staal helpen afwisselende natte en droge perioden om aanvankelijk losse corrosieproducten om te vormen tot een beter hechtende en minder doorlatende patina. De in 2010 gepubliceerde primer van de National Steel Bridge Alliance vermeldt dat voor de ontwikkeling van een beschermende patina herhaalde bevochtiging en droging vereist zijn. Tijdens de bevochtiging lost ijzer op en slaan corrosieproducten neer; tijdens het drogen krimpt de roestlaag, oxideert deze verder en kan zij compacter worden. Herhaalde cycli kunnen de snelheid waarmee water en zuurstof het staal bereiken geleidelijk verminderen.

Dit proces faalt wanneer water wordt opgesloten. Een horizontale rand, nauwe overlapping, verstopte afvoer, uiteinde van een verstijver, boutuitsparing of afgesloten spleet kan nat blijven nadat omliggende oppervlakken zijn opgedroogd. De daaruit voortvloeiende cel met differentiële beluchting kan plaatselijke aantasting veroorzaken, terwijl chlorideafzettingen de geleidbaarheid van het elektrolyt verhogen. Afstromend water kan bovendien ijzerrijk water naar beton, bestratingen of architectonische oppervlakken voeren, waardoor vlekvorming ontstaat, zelfs wanneer het verlies aan doorsnede beperkt is.

De blootstellingsgeschiedenis is daarom belangrijker dan alleen een jaarlijks neerslagcijfer. Korte, frequente regenbuien die door droging worden gevolgd, kunnen de vorming van een patina bevorderen. Langdurige vochtige perioden kunnen actieve corrosie in stand houden. Cyclische afzetting en verdamping van zout kunnen bijzonder schadelijk zijn, omdat verdamping chloriden aan het oppervlak concentreert en de daaropvolgende vochtige periode het geconcentreerde elektrolyt opnieuw activeert.

De in 2003 gepubliceerde FHWA-richtlijn verlangt een locatiespecifieke beoordeling van de bevochtigingsduur, blootstelling aan chloriden, industriële verontreinigingen, afwatering, geometrie en onderhoud voordat ongecoat weervast staal wordt geselecteerd. Deze eis is praktisch en niet bureaucratisch van aard. Een brug in een droog binnenlandklimaat kan voortdurend vochtige micro-omgevingen bevatten, terwijl een natte kustconstructie blootgestelde vlakken kan hebben die snel opdrogen en beschutte voegen die dat niet doen.

Temperatuur, vochtigheid en condensatie

De relatieve luchtvochtigheid beïnvloedt of een oppervlaktelaag in stand kan blijven. Wanneer de lucht afkoelt tot haar dauwpunt, condenseert water op het staal, zelfs wanneer er geen regen is gevallen. Nachtelijke afkoeling, beschaduwde vlakken, omsloten kokerprofielen en koud metaal onder warme, vochtige lucht zijn veelvoorkomende oorzaken. Een oppervlak kan daardoor op een locatie die weinig meetbare neerslag ontvangt toch vele uren nat zijn.

Temperatuur beïnvloedt zowel de reactiesnelheden als de verdamping van water. Hogere temperaturen versnellen elektrochemische reacties vaak, maar kunnen de bevochtigingsduur ook verkorten doordat de verdamping toeneemt. Rond het dauwpunt kan een geringe temperatuurverandering condensatie veroorzaken en de duur van de aanwezigheid van het elektrolyt verlengen. Temperatuur verandert ook de oplosbaarheid van zuurstof, zoutkristallisatie, roesttransformaties en de viscositeit of mobiliteit van oppervlaktelagen. ISO 9223:2012 brengt deze effecten samen in haar invloed van temperatuur en vochtigheid, in plaats van vochtigheid te behandelen als een zelfstandige garantie voor een bepaalde corrosiesnelheid.

Vochtigheid wordt belangrijker wanneer oplosbare verontreinigingen aanwezig zijn. Hygroscopische zouten kunnen water uit de lucht opnemen bij relatieve vochtigheden waarbij schoon staal nog droog zou blijven. Een oppervlak waarop natriumchloride, magnesiumchloride of calciumchloride aanwezig is, kan daardoor tijdens herhaalde vochtige perioden elektrolytisch actief blijven. Stof en industriële afzettingen kunnen een vergelijkbaar effect hebben, vooral wanneer zij zich ophopen op horizontale of beschutte oppervlakken.

De ontwikkeling van een patina hangt af van dit evenwicht. Er is enige vochtigheid nodig om de corrosiereacties die de roestlaag vormen op gang te brengen en in stand te houden. Overmatige of aanhoudende vochtigheid verhindert dat de laag droogt en kan poriën en scheuren elektrochemisch actief houden. Slechte ventilatie verergert de toestand doordat de verdamping wordt vertraagd. SCI Guidance Note 1.07, uitgegeven door het Steel Construction Institute in 2015, beschouwt voortdurend natte of vochtige omgevingen als ongeschikte of beperkte toepassingen voor ongecoat weerbestendig staal, evenals blootstelling aan hoge chloride- of zoutnevelconcentraties, geconcentreerde industriële dampen en ingegraven omstandigheden.

De chemische samenstelling van de legering blijft van belang. In weervaste staalsoorten werden historisch mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor gebruikt om de corrosieproducten en hun hechting te beïnvloeden. Onderzoek van FHWA dat in 2009 werd gepubliceerd, onderzocht ook toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen. Een legeringstoevoeging kan echter geen condensatie uit een kokerprofiel verwijderen of een waterzak afvoeren. Omgeving en detaillering blijven met elkaar verbonden.

Zwaveldioxide, chloriden en zoutbelasting via de lucht

Zwaveldioxide is van belang omdat het in oppervlaktevocht oplost en zwaveligzuur vormt, evenals na oxidatie zwavelzuurverbindingen. Deze zure films verhogen de geleidbaarheid en kunnen de stabilisatie van de roestlaag verstoren. Industriële verbrandingsbronnen veroorzaakten historisch gezien ernstige zwaveldioxideomgevingen, hoewel emissies sterk variëren per regio en bron. Een staaloppervlak nabij een raffinaderij, smelterij, energiecentrale of verkeerscorridor met veel verkeer kan een verontreinigingsbelasting ontvangen die afwijkt van wat bij een nabijgelegen landelijk meetstation wordt gemeten.

Chloriden zijn vaak persistenter en plaatselijk ernstiger. Zeespray, brekende golven, door de wind meegevoerde mariene aerosolen, dooizouten en verontreinigd afstromend water zetten chloride-ionen op staal af. Chloriden dringen door in poriën en defecten in roest, bevorderen plaatselijke anodische oplossing en maken droging minder beschermend doordat hygroscopische resten opnieuw vocht opnemen. Windrichting, hoogte, afstand tot de kust, blootstelling aan spatwater en wegspoeling door regen beïnvloeden alle de afzetting. “Kustgebied” is geen toereikende beschrijving van de blootstelling; een beschut detail waarin zout zich verzamelt, kan agressiever zijn dan een volledig blootgesteld oppervlak dat verder van zee ligt.

ISO 9223:2012 behandelt zoutbelasting via de lucht als een belangrijke corrosiviteitsfactor, en bij de beoordeling van een locatie moet zowel de afzetting als het vasthouden van zout worden beschouwd. Het in 2011 gepubliceerde onderzoek van FHWA naar verbeterd corrosiebestendig staal rapporteerde dat de meeste weervaste staalsoorten ASTM G101-corrosie-indexwaarden tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5 voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen. ASTM G101-04(2010) verschaft methoden om atmosferische corrosieverliezen op lange termijn te schatten aan de hand van kortdurende blootstellingsgegevens en om de relatieve atmosferische corrosieweerstand van laaggelegeerd staal op basis van de chemische samenstelling te schatten; de norm maakt van een samenstellingsindex geen immuniteit.

Verontreinigingen en zouten beïnvloeden ook de gevolgen voor de constructie. Putvorming veroorzaakt spanningsconcentraties, en de vermoeiingsrichtlijn van FHWA legt uit dat AASHTO aan ongecoat basismetaal van weervast staal één vermoeiingscategorie lager toekent dan aan vergelijkbaar niet-weervast staal vanwege putvorming. Bij het ontwerp tegen atmosferische corrosie moeten blootstelling volgens ISO 9223, schattingen op basis van de samenstelling volgens ASTM G101, afwatering en toegang voor inspectie daarom worden verbonden met vermoeiingsdetails. Nominaal identiek staal wordt niet aan één enkele atmosfeer blootgesteld. De feitelijke corrosieomgeving bestaat voor elke vierkante meter van de constructie uit de combinatie van klimaat, afzettingen, bevochtigingsgeschiedenis en geometrie.

Hoe de patina van weervast staal zich ontwikkelt

Weervast staal wordt niet geleverd met een corrosiebestendig oppervlak. De atmosferische weerstand ontwikkelt zich na blootstelling, en het resultaat hangt af van de chemische samenstelling van het staal, de omringende lucht en de manier waarop water het oppervlak bereikt en verlaat. Kwaliteiten zoals ASTM A588 en de kwaliteiten weervast staal die onder ASTM A709 zijn gespecificeerd, zijn laagkoolstof- en laaggelegeerde staalsoorten met doelbewuste toevoegingen die de vorming van corrosieproducten beïnvloeden. Traditionele samenstellingen leggen de nadruk op Mn, Si, Cr, Ni, Cu, Mo en P; onderzoek van de Federal Highway Administration heeft ook toevoegingen van W, Ti, Al en zeldzame aardmetalen onderzocht.

Deze elementen stoppen de anodische en kathodische reacties die atmosferische corrosie vormen niet. Onder geschikte blootstellingsomstandigheden beïnvloeden ze in plaats daarvan welke oxiden en oxyhydroxiden ontstaan, hoe compact de roestlaag zich ontwikkelt en hoe sterk deze aan het substraat gehecht blijft. Een patina is daarom een zich ontwikkelend corrosieproduct, geen aangebrachte coating en geen garantie voor permanente bescherming.

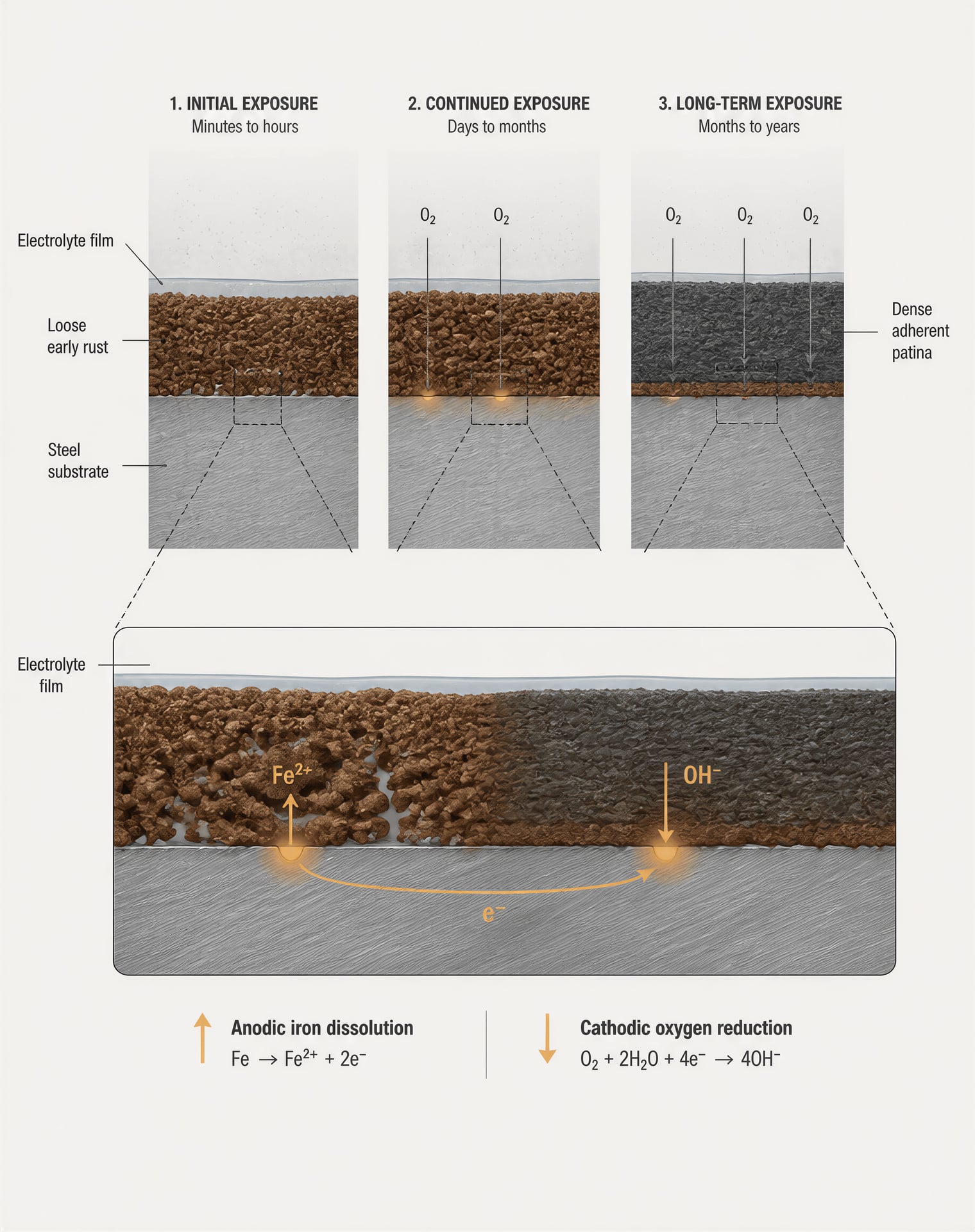

Aanvankelijke corrosie en transformatie van de roestlaag

Een pas vervaardigd oppervlak bevat doorgaans een walshuid, verontreinigingen uit de werkplaats, oxide afkomstig van thermisch snijden of resten van hantering en montage. Zodra vocht op het blootgestelde staal een continue of semi-continue elektrolyt vormt, geven plaatselijke anodische gebieden ijzerionen af:

$$\mathrm{Fe}\to {\mathrm{Fe}}^{2+}+2{\mathrm{e}}^{-}$$

Kathodische reacties verbruiken zuurstof en water en produceren hydroxide-ionen. De eerste producten omvatten slecht geordende ijzeroxyhydroxiden en gehydrateerde oxiden. Hun uiterlijk kan veranderen van helder oranje of geelbruin naar donkerder roodbruin en, bij sommige blootstellingen, naar vrijwel zwarte gebieden. Kleur is geen betrouwbare maat voor bescherming. Een donker oppervlak kan nog steeds actieve putcorrosie onder afzettingen vertonen, terwijl een lichtere laag gebieden kan bevatten die relatief goed gehecht zijn.

Naarmate de blootstelling voortduurt, wordt de aanvankelijke roest herhaaldelijk opgelost, opnieuw neergeslagen, gedehydrateerd en geherstructureerd. Veelvoorkomende corrosieproducten zijn lepidocrociet, vaak geschreven als γ-FeOOH, goethiet, α-FeOOH, en magnetiet, Fe₃O₄. De verhoudingen en de fysieke rangschikking variëren met de duur van bevochtiging, de toegang van zuurstof, verontreinigingen, temperatuur en het gehalte aan legeringselementen in het staal. Toevoegingen aan weervast staal kunnen een fijnere, compactere corrosielaag bevorderen dan de laag die op gewoon constructiestaal met een laag koolstofgehalte ontstaat, maar ze kunnen niet op iedere locatie exact dezelfde minerale structuur afdwingen.

Stabilisatie van de patinaStabilisatie van de patina Een toestand waarin de roestlaag en de omgeving gedurende een bepaalde periode een relatief constante, doorgaans lagere, corrosiesnelheid opleveren; dit betekent niet dat de corrosie is beëindigd.

Het onderscheid is van belang aan het staaloppervlak. Een losse, gebarsten of slecht gehechte laag laat water en zuurstof herhaaldelijk het verse metaal bereiken. Een dichtere laag beperkt het transport en verkleint het oppervlak van gemakkelijk toegankelijk metaal, waardoor de corrosiesnelheid kan afnemen. Dit is een verandering in de reactieomstandigheden, geen omzetting van het oppervlak in een ondoordringbare barrière. Scheuren, beschadigingen door stoten, snijranden, spleten en gebieden onder opgehoopt vuil kunnen blijven corroderen, zelfs wanneer aangrenzende grote vlakken een volwassen patina lijken te hebben.

ASTM G101-04(2010) weerspiegelt dit tijdsafhankelijke gedrag door methoden te bieden voor het schatten van langetermijnverliezen door atmosferische corrosie op basis van kortere blootstellingsgegevens, en voor het schatten van de relatieve atmosferische corrosiebestendigheid van laaggelegeerd staal op basis van de chemische samenstelling. Het gebruik ervan neemt de noodzaak van een beoordeling die specifiek op de blootstelling is afgestemd niet weg. De chemische samenstelling kan een tendens aangeven, maar kan op zichzelf geen lekkende verbinding, een chlorideafzetting of een permanent vochtige onderzijde verklaren.

Afwisselende natte en droge blootstelling

De patina ontwikkelt zich door herhaling. Tijdens een natte periode vormen regen, condensatie, spatwater of afgezet vocht een elektrolyt. Ionentransport en zuurstofreductie ondersteunen corrosie, terwijl oplosbare ijzerverbindingen zich door de natte laag kunnen verplaatsen. Tijdens het drogen verhoogt verdamping de concentratie van de resterende zouten en verandert de toegang van zuurstof. Sommige producten slaan neer in poriën en defecten; andere worden weggespoeld. Deze herhaalde oplossing en neerslag helpen een aanvankelijk losse roestafzetting om te vormen tot een meer gestructureerde laag wanneer de blootstellingsomstandigheden geschikt zijn.

Het woord „afwisselend” is belangrijk. Een oppervlak dat voortdurend nat blijft, doorloopt niet dezelfde droogfasen die helpen om de corrosielaag te verdichten. SteelConstruction Institute Guidance Note 1.07 noemt voortdurend natte of vochtige omstandigheden, blootstelling aan hoge chlorideconcentraties of zoutsproei, geconcentreerde industriële dampen en ingegraven omstandigheden als ongeschikte of beperkte toepassingen voor ongecoat weervast staal. De National Steel Bridge Alliance stelt eveneens dat de ontwikkeling van een beschermende patina herhaalde bevochtiging en droging vereist.

Drogen betekent niet dat corrosie permanent stopt. Na het ogenschijnlijk droog worden van een oppervlak kunnen dunne vochtfilms in poriën, verbindingen en ruwe gebieden achterblijven. Chloriden kunnen vocht aantrekken en de duur van de bevochtiging verlengen, waardoor corrosie bij een lagere relatieve luchtvochtigheid kan hervatten dan op een schoon oppervlak het geval zou zijn. Zwaveldioxide en andere industriële verontreinigingen kunnen het oppervlaktevocht verzuren of afzettingen vormen die de corrosiereacties veranderen. ISO 9223:2012 classificeert de atmosferische corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar van standaardproefstukken en identificeert de effecten van temperatuur en luchtvochtigheid, zwaveldioxideverontreiniging en zoutgehalte in de lucht als voornaamste omgevingsfactoren. Deze variabelen helpen verklaren waarom twee constructies die van dezelfde staalsoort zijn vervaardigd, zichtbaar verschillende roestlagen kunnen ontwikkelen.

De geometrie bepaalt de nat-droogcyclus evenzeer als het klimaat. Horizontale randen, koppelplaten, openingen bij verstijvers, boutdetails en gedeeltelijk afgesloten holten kunnen water en sediment vasthouden. Een beschut oppervlak kan langzaam drogen, terwijl een aan de wind blootgesteld oppervlak korte regenbuien en snelle verdamping ondergaat. Afstromend water van het ene stalen oppervlak kan ijzerrijk water naar een ander oppervlak voeren, waardoor verkleuring ontstaat zonder noodzakelijkerwijs een gelijkwaardige bescherming te bieden. Afstromend water van beton, gegalvaniseerde onderdelen of verontreinigde oppervlakken kan eveneens stoffen aanvoeren die de plaatselijke corrosie veranderen.

FHWA-richtlijnen vereisen daarom een beoordeling van de duur van bevochtiging, chlorideblootstelling, industriële verontreinigingen, afwatering, geometrie en onderhoud voordat ongecoat weervast staal wordt geselecteerd. Er mag niet van worden uitgegaan dat een patina die zich op een goed gedraineerde brugligger heeft gevormd, zich op dezelfde manier ontwikkelt onder een lekkende dekvoeg of in een verbinding die met vuil is gevuld.

Stabilisatie van de patina en stationaire corrosie

„Gestabiliseerd” betekent niet dat de corrosie is beëindigd. Het beschrijft een toestand waarin de roestlaag en de omgeving gedurende een bepaalde periode een relatief constante, doorgaans lagere, corrosiesnelheid opleveren. De laag kan verder verdikken, barsten, verdichten en van minerale vorm veranderen, terwijl het gemiddelde metaalverlies een stationaire trend benadert. De stabilisatietijd is geen universeel getal. Deze varieert met de chemische samenstelling van de legering, de oppervlaktevoorbereiding, de oriëntatie, neerslag, luchtvochtigheid, verontreiniging, het zoutgehalte, de temperatuur, de afwatering en de frequentie van bevochtiging en droging.

Overzichten van atmosferische corrosie benadrukken in het bijzonder het onderscheid tussen stabilisatietijden en stationaire corrosiesnelheden. Bij korte blootstellingen kan de agressieve beginfase worden vastgelegd, voordat de roestlaag zich heeft geherstructureerd. Deze blootstellingen kunnen ook samenvallen met een uitzonderlijk nat seizoen of een tijdelijke verontreinigingsgebeurtenis. Modellen voor langetermijnvoorspellingen moeten daarom tijdelijke corrosie onderscheiden van de latere snelheid en de blootstellingsomstandigheden vermelden waarop de voorspelling berust. ASTM G101-04(2010) levert schattingsmethoden, maar inspectie in het veld blijft noodzakelijk wanneer de gevolgen van een onderschatting van het metaalverlies ernstig zijn.

De samenstelling van de legering bepaalt mede de bovengrens van de haalbare prestaties. Het onderzoek van FHWA uit 2011 naar verbeterd corrosiebestendig staal meldt dat de meeste weervaste staalsoorten ASTM G101-corrosie-indexwaarden tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5 voor aanzienlijk verbeterde weerstand in atmosferen die chloriden bevatten. Dit resultaat stelt geen locatieonafhankelijke levensduur vast; het laat zien waarom op de samenstelling gebaseerde indices en chloride-specifieke beproevingen van belang zijn.

Een patina die er volwassen uitziet, neemt evenmin de verplichtingen op het gebied van constructief ontwerp weg. Putcorrosie veroorzaakt plaatselijk verlies van doorsnede en spanningsconcentraties. De vermoeiingsrichtlijnen van FHWA stellen dat AASHTO aan blank, ongecoat basismateriaal van weervast staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal, vanwege putcorrosie. Inspectie moet daarom aandacht besteden aan waterzakken, spleten, randen, zones rond bevestigingsmiddelen en gebieden waar roestschilfers of vuil het staal aan het zicht onttrekken. Als de bevochtiging continu blijft, chloriden zich ophopen of de afwatering faalt, ontwikkelt de verwachte lagere stationaire corrosiesnelheid zich mogelijk nooit. De patina is alleen beschermend als voorwaardelijk resultaat van een verenigbare chemische samenstelling, blootstelling en detaillering — niet als automatische, permanente coating.

Chemie van legeringen en corrosiemechanismen

Weervast staal is een laag-koolstof-laaglegeringsstaal waarvan het gedrag in de atmosfeer afhankelijk is van de roestlaag die zich na blootstelling ontwikkelt. Die laag is geen in de fabriek aangebrachte coating en maakt het basismetaal niet immuun voor corrosie. Onder geschikte omstandigheden worden corrosieproducten relatief dicht, hechtend en minder doorlatend dan de losse roest die op gewoon koolstofstaal ontstaat. Het resultaat is een lagere corrosiesnelheid op lange termijn, niet nul corrosie.

De chemische samenstelling van de legering beïnvloedt de samenstelling, structuur en hechting van deze roestlaag, maar chemie kan niet los worden gezien van de blootstelling. ISO 9223:2012 classificeert de atmosferische corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar van standaardproefstukken en identificeert temperatuur- en vochtigheidsomstandigheden, zwaveldioxideverontreiniging en zoutgehalte in de lucht als belangrijke invloeden. Staal dat in een landelijke atmosfeer stabiliseert, kan materiaal blijven verliezen in een mariene spatwaterzone, onder vuilophopingen of in een verbinding die nat blijft.

Traditionele legeringselementen: Mn, Si, Cr, Ni, Cu, Mo en P

De conventionele benadering voor weervast staal combineert verschillende bescheiden toevoegingen van legeringselementen, in plaats van te vertrouwen op één element. Onderzoek van FHWA beschrijft de traditionele focus als mangaan (Mn), silicium (Si), chroom (Cr), nikkel (Ni), koper (Cu), molybdeen (Mo) en fosfor (P). Hun effecten overlappen elkaar via de zuiverheid van het staal, segregatie, fasenvorming en de chemie van corrosieproducten.

Mangaan is doorgaans aanwezig als toevoeging voor sterkte en verwerking en bindt zwavel in de vorm van mangaansulfide-insluitsels. Deze insluitsels kunnen de lokale elektrochemische activiteit en putcorrosie beïnvloeden, vooral wanneer hun vorm en verdeling ongunstig zijn. Silicium werkt voornamelijk als desoxidatiemiddel en draagt bij aan de sterkte; het kan ook de silicaathoudende componenten en de compactheid van corrosieproducten beïnvloeden. Geen van beide elementen voorspelt op zichzelf of een brugligger een stabiele patinalaag zal vormen.

Chroom wordt in verband gebracht met compactere, minder oplosbare corrosieproducten en kan de verrijking van beschermende oxide- of oxyhydroxidefasen aan het grensvlak tussen staal en roest bevorderen. Het effect ervan is afhankelijk van de concentratie en de blootstelling. Nikkel is in veel samenstellingen voor weervast staal bijzonder belangrijk, omdat het de atmosferische weerstand kan verbeteren zonder dezelfde nadelige gevolgen voor lasbaarheid of verbrossing te veroorzaken die gepaard kunnen gaan met overmatige toevoegingen van sommige andere legeringselementen. In chloridehoudende omstandigheden zijn nikkelhoudende staalsoorten onderzocht vanwege hun vermogen om de ernst van lokale aantasting te verminderen en de samenstelling van de roestlaag te wijzigen.

Koper is een kenmerkende toevoeging voor weervast staal. Het heeft de neiging zich tijdens het voortschrijden van de corrosie nabij de grens tussen metaal en roest te concentreren en kan een hechtere, minder doorlatende laag bevorderen. Koper voorkomt de eerste oxidatiefase niet; vocht initieert nog steeds de anodische oplossing van ijzer. De bijdrage ervan wordt relevant naarmate corrosieproducten zich ophopen en herhaaldelijk nat worden en opdrogen, waardoor hun structuur verandert.

Molybdeen kan de weerstand tegen lokale corrosie verbeteren, waaronder chloridegerelateerde aantasting, door de ijzeroxyhydroxiden en de chemie in putten te beïnvloeden. Het biedt geen garantie tegen putcorrosie wanneer zoutafzettingen nat blijven. Fosfor is historisch in sommige soorten weervast staal toegepast omdat het de atmosferische corrosieweerstand kan verhogen en de vorming van een compacte roestlaag kan ondersteunen. Een hoog fosforgehalte kan echter de taaiheid, lasbaarheid of breukprestaties nadelig beïnvloeden. Daarom wordt de toegestane hoeveelheid beperkt door de staalspecificatie en de ontwerpeisen.

Het mechanisme verloopt dus opeenvolgend. Tijdens het nat worden maakt een elektrolytische film het oplossen van ijzer en de kathodische reductie van zuurstof mogelijk. Tijdens het drogen concentreren opgeloste ionen zich, transformeren corrosieproducten en kan de roest minder geleidend en minder doorlatend worden. Legeringselementen veranderen de snelheid en de producten van deze reacties. Herhaalde cycli zijn essentieel: de National Steel Bridge Alliance stelt dat de ontwikkeling van een beschermende patinalaag nat worden en opdrogen vereist, terwijl staal dat voortdurend vochtig is actief kan blijven corroderen omdat de roest nooit de voor stabilisatie noodzakelijke droogfase doorloopt.

Dit onderscheid heeft ook gevolgen voor vermoeiing. Putten vormen spanningsconcentraties, zelfs wanneer het gemiddelde corrosieverlies beperkt is. De vermoeiingsrichtlijnen van FHWA melden dat AASHTO aan onbeschermd, ongecoat basismetaal van weervast staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal vanwege putcorrosie. De chemische samenstelling van de legering kan corrosieschade verminderen, maar neemt niet weg dat vermoeiingsdetails moeten worden gecontroleerd, putten moeten worden geïnspecteerd en water bij lassen, verbindingen en randen van flenzen moet worden beheerst.

Opkomend onderzoek naar toevoegingen van W, Ti, Al en zeldzame aardmetalen

Onderzoek heeft wolfraam (W), titanium (Ti), aluminium (Al) en toevoegingen van zeldzame aardmetalen bestudeerd als manieren om de kiemvorming van de roestlaag, het ionentransport en de ontwikkeling van putcorrosie te beïnvloeden. Deze onderzoeken hebben geen universele vervanging voor conventionele chemische samenstellingen van weervast staal opgeleverd. Elke toevoeging kan naast corrosie ook insluitsels, precipitatie, lasgedrag, taaiheid en de productiepraktijk beïnvloeden.

Wolfraam is onderzocht vanwege de mogelijke bijdrage aan een dichtere, chemisch stabielere roestlaag, vooral bij blootstelling aan chloriden. Titanium kan de korrels verfijnen en stabiele carbide-, nitride- of carbonitridepartikels vormen; deze verfijning kan de gelijkmatigheid van de corrosie beïnvloeden, hoewel slecht beheerde insluitsels lokale elektrochemische cellen kunnen veroorzaken. Aluminium kan de desoxidatieproducten en de oxidechemie wijzigen. Zeldzame aardmetalen kunnen de vorm en verdeling van insluitsels veranderen, de zuiverheid van het staal verbeteren of de hechting en morfologie van corrosieproducten wijzigen. Hun effect is sterk afhankelijk van het specifieke element, de concentratie en de verwerkingsroute.

Het FHWA-programma voor verbeterd corrosiebestendig staal maakt het praktische onderscheid duidelijk. Traditioneel weervast staal werd ontwikkeld rond Mn, Si, Cr, Ni, Cu, Mo en P, terwijl later onderzoek toevoegingen van W, Ti, Al en zeldzame aardmetalen onderzocht om de prestaties in chloridehoudende atmosferen te verbeteren. FHWA rapporteerde in 2011 dat de meeste soorten weervast staal corrosie-indexwaarden volgens ASTM G101 tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5. Dat doel vertegenwoordigt een onderzoekscriterium voor aanzienlijk verbeterde chloridebestendigheid en is geen algemene drempelwaarde die bewijst dat een ongecoat onderdeel op elke kustlocatie of locatie met dooizout geschikt is.

Het onderscheid is van belang omdat de chemische samenstelling van conventioneel weervast staal en onderzoek naar verbeterd corrosiebestendig staal betrekking hebben op verschillende blootstellingsgrenzen. De richtlijnen van FHWA voor locatiekeuze vereisen een beoordeling van de bevochtigingstijd, chlorideblootstelling, industriële verontreinigingen, afwatering, geometrie en onderhoud. SCI Guidance Note 1.07, gepubliceerd in 2015, noemt voortdurend natte of vochtige omgevingen, hoge blootstelling aan chloriden of zoutnevel, geconcentreerde industriële dampen en begraven omstandigheden als ongeschikte of beperkte toepassingen voor ongecoat weervast staal. Geen enkele toevoeging van een legering compenseert een detail dat water en strooizout onbeperkt vasthoudt.

Op samenstelling gebaseerde corrosie-indexen volgens ASTM G101

ASTM G101-04(2010) biedt een schattingskader met twee onderscheiden toepassingen: het schatten van corrosieverliezen in de atmosfeer op lange termijn aan de hand van kortdurende blootstellingsgegevens, en het schatten van de relatieve atmosferische corrosiebestendigheid van laaggelegeerd staal op basis van de chemische samenstelling. De op samenstelling gebaseerde corrosie-index zet gespecificeerde gehalten aan legeringselementen om in een empirische maat die bedoeld is voor vergelijking tussen staalsoorten. Het is geen rechtstreekse berekening van de levensduur van een brugonderdeel.

De index is nuttig omdat deze chemie koppelt aan een meetbare verwachting. Een hogere waarde duidt in het algemeen op een grotere atmosferische corrosiebestendigheid binnen het bereik en de omstandigheden waarvoor de relatie is ontwikkeld. De FHWA-waarden — ongeveer 6 tot 7 voor de meeste bestaande soorten weervast staal en rond of boven 9,5 voor de onderzochte chloridebestendige samenstellingen — laten zien hoe de index richting kan geven aan de ontwikkeling van legeringen. Ze betekenen niet dat elk staal boven 9,5 een stabiele patinalaag zal vormen in een met zout beladen spleet, en evenmin dat elk staal onder 9,5 zal bezwijken in een droge binnenlandse atmosfeer.

ASTM G101 kent ook beperkingen die door de invoergegevens worden opgelegd. De chemische samenstelling beschrijft geen afwateringsroutes, spleetgeometrie, afzettingen, droogtijd, zwaveldioxideconcentratie, spatwaterblootstelling of onderhoud. De norm kan geen onderzijde van een flens weergeven die nat blijft door een lekkende dilatatievoeg. ISO 9223:2012 biedt het kader voor atmosferische corrosiviteit, terwijl de richtlijnen van FHWA de vragen over locatie en detaillering leveren; geen van beide normen staat toe dat chemie de beoordeling van de blootstelling vervangt.

Voor staal dat in de bruggenbouw wordt gebruikt, blijft de materiaalspecificatie relevant. ASTM A709/A709M omvat constructiestaal voor bruggen, waaronder kwaliteiten van weervast staal, terwijl ontwerpcontroles rekening moeten houden met materiaalverlies, verbindingen, lassen, breuktaaiheid en vermoeiing. De juiste conclusie uit ASTM G101 is beperkt maar nuttig: de chemische samenstelling van de legering kan de waarschijnlijkheid van stabilisatie van de roestlaag verhogen of verlagen en kan het vergelijken van kandidaat-samenstellingen ondersteunen. De patinalaag moet nog steeds worden verkregen door geschikte cycli van nat worden en opdrogen, worden beschermd tegen aanhoudende verontreiniging en door inspectie worden geverifieerd.

ASTM G101 en de beperkingen van voorspellingen op basis van de samenstelling

ASTM G101-04(2010) behandelt twee verwante maar verschillende taken. De norm biedt methoden om langetermijnverliezen door atmosferische corrosie te schatten aan de hand van kortetermijnblootstellingsgegevens, en een methode om de relatieve atmosferische corrosieweerstand van laaggelegeerd staal op basis van de chemische samenstelling te schatten. Geen van beide methoden zet een staalaanduiding om in een gegarandeerde levensduurwaarde.

Dat onderscheid is van belang voor weervaste staalsoorten zoals ASTM A588 en de weervaste staalsoorten die onder ASTM A709 vallen. Hun weerstand berust op de vorming en het behoud van een relatief dichte, hechtende roestlaag. De legering wordt niet immuun voor corrosie en de patina is geen permanente coating die onder elke blootstelling beschermend blijft. ASTM G101 kan een technische beoordeling ondersteunen, maar kan geen plaatskarakterisering, beoordeling van detaillering, blootstellingsonderzoek of inspectieplanning vervangen.

Schatting van langetermijnverlies op basis van kortetermijnblootstelling

Een korte blootstelling kan een uitgangspunt bieden voor het schatten van een langere corrosiereeks, maar de schatting hangt ervan af of de blootstelling representatief is voor de omgeving en voor de corrosiefase die wordt gemodelleerd. Vroege corrosie kan relatief snel verlopen terwijl het oppervlak herhaaldelijk nat wordt, droogt, roest en losse producten afstoot. Latere corrosie kan afnemen wanneer zich een stabielere roestlaag ontwikkelt. De overgang is noch onmiddellijk, noch voor elke locatie identiek.

ASTM G101 behandelt langetermijnverlies daarom als een schattingsprobleem op basis van blootstellingsgegevens en corrosiegedrag, niet als een vaste omzetting van maanden naar decennia. Een kortetermijnmeting van massaverlies aan een vrij blootgesteld proefpaneel zegt mogelijk weinig over een lasplaat van een brug die onder een lekkende voeg vochtig blijft. Een proefrek met een goede luchtstroming kan eveneens een ander resultaat opleveren dan een liggerflens die bedekt is met vogelresten, wegstof of opgehoopte zouten.

De onzekerheid neemt toe wanneer de blootstellingsperiode niet de belangrijke seizoensomstandigheden omvat. Strooizout in de winter, condensatie in de zomer, mariene aerosol en industriële emissies kunnen corrosiegebeurtenissen veroorzaken die tijdens een korte campagne worden gemist. Omgekeerd kan een periode met zware verontreiniging tijdens de bouw het langetermijngemiddelde overschatten als de verontreiniging niet representatief is voor normaal gebruik.

ISO 9223:2012 biedt het bredere kader voor atmosferische corrosiviteit. De norm classificeert de corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar van standaardproefstukken en identificeert de invloed van temperatuur en vochtigheid, zwaveldioxideverontreiniging en atmosferische zoutbelasting als belangrijke factoren. De categorieën beschrijven een atmosfeer, niet het exacte verlies van een specifiek onderdeel van weervast staal. Een locatieklasse kan de materiaalkeuze ondersteunen, maar lokale spleten, randen en afwateringsroutes kunnen micro-omgevingen creëren die agressiever zijn dan de nominale classificatie suggereert.

Langetermijnvoorspellingen moeten daarom waar mogelijk gebruikmaken van blootstellingsgegevens, vergelijkbare corrosiegegevens en de werkelijke geometrie van het onderdeel. Coupononderzoek kan het vertrouwen in de beoordeling vergroten, vooral voor ongebruikelijke industriële, kust- of strooizoutomgevingen. Ook dan is gemeten doorsnedeverlies slechts een deel van de ontwerpopgave. Putcorrosie, blootlegging van laminaties, vergroting van boutgaten en vermoeiingsgevoelige inkepingen kunnen maatgevend worden voordat het gemiddelde dikteverlies groot is.

Relatieve corrosieweerstand op basis van de chemische samenstelling

De samenstellingsmethode in ASTM G101 berekent een corrosie-index aan de hand van gespecificeerde legeringselementen. De index is vergelijkend. Hij helpt aangeven hoe het ene laaggelegeerde staal zich bij atmosferische blootstelling kan gedragen ten opzichte van een ander; hij voorspelt niet met de precisie van een locatiespecifiek model de corrosiesnelheid van een project in millimeters per jaar.

De chemie van traditioneel weervast staal richt zich op mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor. Deze elementen beïnvloeden de roestlaag, elektrochemische reacties en de neiging van corrosieproducten om minder poreus en hechtender te worden. Het onderzoek uit 2009 van de Federal Highway Administration naar corrosiebestendig staal onderzocht ook toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen. Dat onderzoek onderstreept een belangrijk punt: de samenstelling kan worden ontworpen om de weerstand te verbeteren, maar de index is slechts een benadering van het daaruit voortvloeiende corrosiemechanisme.

De Federal Highway Administration rapporteerde in 2011 dat de meeste weervaste staalsoorten ASTM G101-corrosie-indexwaarden tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5 voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen. Deze cijfers zijn nuttig voor het vergelijken van kandidaat-samenstellingen. Ze betekenen niet dat een index van 9,5 een aanvaardbare ongecoate prestatie langs een met zout behandelde weg garandeert, en evenmin dat een staal met een index van 6 op elke locatie in het binnenland zal bezwijken.

Een hogere index kan wijzen op een gunstiger balans tussen legeringselementen, maar de samenstelling beschrijft geen oppervlakteverontreiniging, laszones, de toestand van de walshuid, afstromend water of de duur van de bevochtiging. Ook worden niet alle interacties tussen legeringselementen en de atmosfeer vastgelegd. Twee charges die aan dezelfde kwaliteitseisen voldoen, kunnen een verschillende ontwikkeling van de roestlaag vertonen als gevolg van kleine verschillen in samenstelling, de verwerkingsgeschiedenis, oppervlaktevoorbereiding en blootstellingsoriëntatie.

De index moet ook gescheiden worden gehouden van een kwaliteits- of staalaanduiding. ASTM A588 specificeert een product van weervast staal met vastgelegde chemische en mechanische eisen; de norm belooft geen enkele corrosieverliescurve voor alle omgevingen. ASTM A709 omvat brugstaalkwaliteiten en bijbehorende eisen, maar de keuze voor een conforme kwaliteit neemt niet de noodzaak weg om de blootstelling en detaillering te beoordelen. Materiaalconformiteit is een noodzakelijke voorwaarde voor het gespecificeerde staal, maar geen vervanging voor corrosieontwerp.

Waarom blootstellingsomstandigheden het resultaat nog steeds bepalen

Weervast staal heeft afwisselende bevochtiging en droging nodig om zijn beschermende patina te ontwikkelen. Als een oppervlak voortdurend vochtig blijft, kunnen de corrosieproducten poreus en actief blijven in plaats van te stabiliseren. SCI Guidance Note 1.07 noemt continu natte of vochtige omgevingen, een hoge blootstelling aan chloriden of zoutnevel, geconcentreerde industriële dampen en begraven omstandigheden als ongeschikte of beperkte toepassingsgebieden voor ongecoat weervast staal. Deze omstandigheden kunnen het voordeel dat een gunstige samenstellingsindex suggereert tenietdoen.

Chloride is bijzonder schadelijk omdat het zich in afzettingen kan concentreren en beschermende roestlagen kan afbreken. Mariene nevel, door voertuigen meegevoerd strooizout, lekkende dekvoegen en verontreinigd afstromend water kunnen een ernstige lokale blootstelling veroorzaken, zelfs wanneer de algemene atmosfeer gematigd lijkt. Zwaveldioxide en andere industriële verontreinigingen kunnen de zuurgraad van de elektrolyt verhogen of de roestchemie veranderen. Beschutte oppervlakken kunnen sneller corroderen dan blootgestelde vlakken omdat ze minder door regen worden afgespoeld en langzamer drogen.

Afwatering en geometrie bepalen vaak of de patina kan stabiliseren. Waterophopingen bij lasplaten, uiteinden van verstijvers, aansluitingsruimten, niet-afgedichte overlappingen en horizontale randen veroorzaken herhaalde of voortdurende bevochtiging. Puin houdt vocht en chloride vast. Slechte ventilatie onder dekken of in kokerprofielen heeft hetzelfde effect. Details moeten water van het staal wegvoeren in plaats van het over een gevoelige verbinding te laten lopen en daaronder te laten verzamelen.

De gevolgen voor het ontwerp reiken verder dan gemiddeld atmosferisch verlies. Putcorrosie veroorzaakt spanningsconcentraties, en richtlijnen van FHWA voor vermoeiing vermelden dat AASHTO aan onbeschermd weervast basismetaal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal vanwege putcorrosie. Een constructie kan daarom vermoeiingsaandacht vereisen, zelfs wanneer het berekende algemene corrosieverlies beperkt lijkt.

ASTM G101 is waardevol wanneer het resultaat wordt geïnterpreteerd als bewijsmateriaal en niet als garantie. Een geloofwaardige beslissing combineert de samenstellingsindex met atmosferische informatie volgens ISO 9223, een beoordeling van chloriden en verontreinigende stoffen, de bevochtigingsduur, een beoordeling van de afwatering, de geometrie, de toegankelijkheid voor onderhoud en inspectievoorzieningen. Wanneer deze omstandigheden geen herhaalde droging en stabiele ontwikkeling van de roestlaag kunnen ondersteunen, kunnen schilderen, bescherming tegen weersinvloeden of een andere corrosiebeheersingsmaatregel noodzakelijk zijn, ongeacht de berekende index van het staal.

Corrosiviteitsklassen volgens ISO 9223 bij ontwerpbeslissingen

ISO 9223:2012 biedt een gemeenschappelijke terminologie voor atmosferische corrosiviteit, maar is geen goedkeuringscertificaat voor ongecoat weervast staal. De norm classificeert een atmosfeer aan de hand van de corrosiesnelheid gedurende het eerste jaar van gestandaardiseerde proefstukken en brengt dat resultaat in verband met omgevingsparameters, met name temperatuur en relatieve vochtigheid, zwaveldioxideverontreiniging en zoutaerosolen in de lucht. Deze invoergegevens beschrijven de agressiviteit van de atmosfeer ten opzichte van referentiemetalen. Op zichzelf voorspellen zij niet de toestand van elke legering, verbinding, spleet, las of drainagevoorziening in een constructie.

Corrosiesnelheden gedurende het eerste jaar van gestandaardiseerde proefstukken

Bovengrens van de corrosiesnelheid in het eerste jaar (μm/jaar)

Voor gestandaardiseerde proefstukken van gewoon koolstofstaal kent ISO 9223:2012 de volgende bereiken voor de corrosiesnelheid gedurende het eerste jaar toe:

Deze waarden zijn classificatiegrenzen en geen gegarandeerde dikteverliezen van constructiestaal gedurende de levensduur. Het eerste jaar is bovendien een bijzondere periode. Onbeschermd staal corrodeert aan het begin van de blootstelling doorgaans sneller, terwijl zich een roestlaag ontwikkelt die de toegang van zuurstof, water en verontreinigende stoffen tot het metalen oppervlak verandert. Weervast staal is ontworpen om een relatief dichte, hechtende corrosielaag te vormen; daardoor kan de latere corrosiesnelheid aanzienlijk afwijken van die van een referentieproefstuk van gewoon koolstofstaal.

Dat verschil maakt de ISO-klasse niet irrelevant. De klasse vormt het uitgangspunt voor de beoordeling van de omgeving. Een C3-atmosfeer is bijvoorbeeld niet automatisch ongeschikt voor weervast staal, maar vereist een andere beoordeling dan een C2-atmosfeer in het binnenland. Evenzo duidt een CX-classificatie op omstandigheden waarin chlorideafzetting, zeeaerosolen, aanhoudend vocht of agressieve industriële verontreiniging kunnen verhinderen dat de corrosielaag stabiliseert.

ISO 9223 gebruikt het gedrag van gestandaardiseerde proefstukken naast omgevingsmetingen en schattingen. In de praktijk kan een locatie aanvankelijk een klasse krijgen op basis van temperatuur- en vochtigheidsomstandigheden en gegevens over verontreiniging, waarna op grond van lokale blootstellingskenmerken een hogere of lagere praktische ernst wordt toegekend. Beschutte oppervlakken, onderzijde-details en locaties dicht bij wegen kunnen aan een schadelijker microklimaat worden blootgesteld dan een onbeschut proefrek. Een spatwaterzone met een hoge chloridebelasting kan agressief blijven, zelfs wanneer een brede regionale classificatie gematigd lijkt.

De waarden uit de norm moeten daarom worden gelezen als een atmosferische referentie. Zij vormen geen vervanging voor het meten van afzettingen, het inspecteren van vergelijkbare constructies of het onderzoeken van de voorgestelde geometrie.

Corrosiviteitsclassificatie als invoer gebruiken

De klasse is nuttig in de screeningsfase. Zij helpt vaststellen of een concept met ongecoat weervast staal verdere evaluatie verdient, of vanaf het begin een beschermend coatingsysteem moet worden overwogen en of het ontwerpteam locatiegebonden blootstellingsgegevens nodig heeft. De klasse moet worden vastgelegd samen met de bron en grondslag van de classificatie: gemeten corrosiesnelheid, klimatologische berekening, verontreinigingsgegevens, afstand tot de zee of technisch oordeel.

Een klasse op zichzelf kan niet beslissen of ongecoat weervast staal aanvaardbaar is. De richtlijnen van de Federal Highway Administration vereisen dat de bevochtigingstijd, chlorideblootstelling, industriële verontreinigende stoffen, drainage, geometrie en het onderhoud worden beoordeeld voordat ongecoat weervast staal wordt geselecteerd. Die opsomming is van belang omdat de patina afhankelijk is van afwisselende natte en droge cycli. De National Steel Bridge Alliance stelt dat herhaaldelijk nat en droog worden noodzakelijk is voor de ontwikkeling van een beschermende patina. Een oppervlak dat onder een lekkende voeg vochtig blijft, kan blijven corroderen, zelfs in een nominaal gematigde atmosfeer.

Bij de ontwerpbeoordeling moet worden nagegaan wat de ISO-klasse verbergt. Wordt het onderdeel blootgesteld aan zeespatten, dooizout of door de wind meegevoerde chloriden? Kan water van flenzen en knoopplaten afvloeien, of zal het zich achter een splice, verstijver of oplegging verzamelen? Zijn er nauwe spleten, horizontale richels, plaatsen waar zich schilferroest ophoopt of details die vuil vasthouden? Kunnen industrieel zwaveldioxide, zuur condensaat of contact tussen incompatibele metalen een lokale corrosiecel veroorzaken? Is de toegang voor inspectie voldoende om putcorrosie te detecteren voordat deze de vermoeiingsprestaties beïnvloedt?

Ook de samenstelling van de legering maakt deel uit van deze beslissing. Weervaste staalsoorten zijn afhankelijk van doelbewuste toevoegingen, waaronder Mn, Si, Cr, Ni, Cu, Mo en P; in onderzoek zijn ook toevoegingen van W, Ti, Al en zeldzame aardmetalen onderzocht. ASTM G101-04(2010) biedt methoden voor het schatten van langetermijnverliezen door atmosferische corrosie op basis van kortetermijnblootstellingsgegevens en voor het schatten van de relatieve atmosferische corrosieweerstand van laaggelegeerd staal op basis van de chemische samenstelling. De op de samenstelling gebaseerde index kan de vergelijking ondersteunen, maar blijft een schatting en geen locatiegebonden garantie. Onderzoek van FHWA rapporteerde dat de indexwaarden volgens ASTM G101 voor de meeste weervaste staalsoorten tussen 6 en 7 lagen, terwijl voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen een onderzoeksdoelwaarde van ongeveer 9,5 of hoger werd gehanteerd.

De gekozen productnorm moet echter de materiaaleisen blijven bepalen. Voor bruggen plaatst het Steel Bridge Design Handbook bepalingen voor weervast staal onder de materiaal- en ontwerpoverwegingen voor ASTM A709-brugstaal. De chemische samenstelling, mechanische eigenschappen, lasbaarheid en fabricagecontroles kunnen niet worden afgeleid uit een ISO-corrosiviteitsklasse.

Vermoeiing vereist een afzonderlijke behandeling. Putcorrosie vermindert de effectieve vermoeiingsweerstand, ook wanneer het gemiddelde dikteverlies gering lijkt. De vermoeiingsrichtlijnen van FHWA vermelden dat AASHTO aan ongecoat basismetaal van weervast staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal, vanwege putcorrosie. De corrosiviteitsclassificatie moet daarom worden meegenomen in de vermoeiingsbeoordeling en niet alleen in de berekening van de corrosietoeslag.

Diktetoeslagen en interpretatie van blootstellingsklassen

Een ISO-klasse kan richting geven aan een diktetoeslag, maar de toeslag moet overeenkomen met de werkelijke blootstelling, de ontwerp levensduur, het corrosiemodel en het aantal blootgestelde vlakken. Een nominale corrosiesnelheid voor het eerste jaar vermenigvuldigd met het aantal gebruiksjaren is meestal te grof: corrosiesnelheden veranderen naarmate de roest zich ontwikkelt, beschutte oppervlakken gedragen zich anders dan vrij blootgestelde oppervlakken en plaatselijke putcorrosie kan de prestaties bepalen voordat gelijkmatig dikteverlies kritiek wordt.

SCI Guidance Note 1.07 koppelt diktetoeslagen voor weervast staal aan de blootstellingsklasse en de omstandigheden aan het staaloppervlak. Volgens deze ontwerpmethode moet de constructeur vaststellen of het onderdeel uitwendig is blootgesteld, beschut ligt of wordt blootgesteld aan omstandigheden die de vorming van een patina belemmeren, en vervolgens de relevante toeslag voor de beoogde gebruiksperiode toepassen. De blootstellingsklasse is geen decoratief label. Zij verandert de aangenomen corrosiebelasting en daarmee de resterende dikte die beschikbaar is voor weerstandscontroles.

De toeslag moet bovendien verenigbaar zijn met de detaillering. Een extra millimeter kan niet compenseren voor een flens waarin jarenlang zouthoudend water blijft staan. Evenmin maakt die extra dikte begraven staal, permanent vochtig staal of een oppervlak dat aan zoutsproei wordt blootgesteld gelijkwaardig aan een vrij afwaterend, onbeschut oppervlak. SCI Guidance Note 1.07 noemt continu natte of vochtige omgevingen, blootstelling aan hoge chlorideconcentraties of zoutsproei, geconcentreerde industriële dampen en begraven omstandigheden als ongeschikte of beperkte toepassingen voor ongecoat weervast staal. Op die locaties kan een coatingsysteem, aangepaste drainage, een afgedicht detail of een andere materiaalstrategie nodig zijn in plaats van een grotere corrosietoeslag.

Ontwerpers moeten onderscheid maken tussen de toeslag die wordt gebruikt om de constructieve weerstand te behouden en het metaal dat nodig is voor fabricagetoleranties, montageschade of onzekerheid bij toekomstige inspecties. Platen moeten worden gecontroleerd in de toestand met verminderde dikte en verbindingen moeten worden onderzocht op schilferroest, doorsnedeverlies en plaatsen waar water zich kan verzamelen. Afwateringsgaten moeten functioneel blijven nadat vuil en corrosieproducten zich hebben opgehoopt.

De praktische volgorde is duidelijk: bepaal de ISO 9223-klasse, verifieer de omgevingsparameters, identificeer lokale blootstellingsfactoren, selecteer en verifieer de kwaliteit weervast staal, pas de blootstellingsafhankelijke dikteregels uit de geldende ontwerprichtlijnen toe en controleer vervolgens de drainage, vermoeiing, inspectie en het onderhoud. ISO 9223 vormt het begin van de beslissing. De norm maakt er geen einde aan.

Locatiekeuze: Waar Ongecoat Weervast Staal Risicovol Wordt

Ongecoat weervast staal is niet zonder meer geschikt omdat een Constructie zich buiten bevindt. De Weerstand tegen atmosferische Corrosie hangt af van een specifiek blootstellingspatroon: het Oppervlak moet herhaaldelijk nat worden en weer drogen, terwijl de Legering een relatief dichte en goed hechtende roestlaag ontwikkelt. Die laag kan latere Corrosie beperken, maar vormt geen automatische, permanente Beschermlaag. Een Locatie waar het Staal voortdurend nat blijft, aan Chloriden wordt blootgesteld, verontreinigd water vasthoudt of industriële dampen concentreert, kan verhinderen dat de Patina stabiliseert.

Een milieubeoordeling is daarom een vereiste voordat een ongecoat Systeem wordt geselecteerd. De Federal Highway Administration (FHWA) schrijft voor dat Ontwerpers de tijd dat het Oppervlak nat is, de blootstelling aan Chloriden, industriële verontreinigingen, de Afwatering, de Geometrie en de Onderhoudsomstandigheden beoordelen voordat zij ongecoat weervast staal kiezen. Deze controles horen plaats te vinden in de fase van het Voorlopig Ontwerp, niet pas nadat roestvlekken, doorsnedeverlies of scheurvorming zijn opgetreden.

ISO 9223:2012 biedt een bruikbaar kader voor die beoordeling. De norm classificeert de atmosferische Corrosiviteit aan de hand van de Corrosiesnelheden gedurende het eerste jaar van standaardproefstukken en beschouwt de effecten van temperatuur en vochtigheid, Zwaveldioxideverontreiniging en zoutgehalte in de lucht als belangrijke invloeden. De classificatie keurt op zichzelf geen toepassing van weervast staal goed. Zij levert milieugegevens die moeten worden geïnterpreteerd in samenhang met de chemische samenstelling van de Legering, de blootstellingsgeometrie en de gevolgen van Corrosie op de Locatie.

Mariene atmosferen, zoutnevel en chloridehoudende atmosferen

Blootstelling aan een marien milieu is een van de duidelijkste risicovoorwaarden. Zeespray, brekende golven, door de Wind meegevoerd zout en dooizouten zetten Chloride-ionen op het Staal af. Chloriden maken de roestlaag geleidend en chemisch actiever, houden Vocht vast en bevorderen plaatselijke aantasting onder afzettingen. In plaats van een relatief gelijkmatige, goed hechtende Patina te ontwikkelen, kan het Oppervlak putjes en loszittende Corrosieproducten ontwikkelen. Een roestlaag kan er donker en volgroeid uitzien terwijl de Corrosie eronder doorgaat.

Blootstelling aan zout beperkt zich niet tot de kustlijn. Brugdekken en opritten kunnen herhaaldelijk met natriumchloride of calciumchloride worden behandeld, waarbij de nevel op liggers, Lagers, dwarsverbanden en onderflenzen terechtkomt. De Wind kan zout landinwaarts verplaatsen. Industriële Kustlocaties kunnen zoutgehalte in de lucht combineren met Zwavelverbindingen en aanhoudende luchtvochtigheid. De relevante vraag is niet alleen hoe ver de Locatie van de zee ligt, maar ook hoeveel Chloride het Staal bereikt, hoe vaak dit wordt afgezet en of regen het kan wegspoelen.

De beperkingen van FHWA hebben rechtstreeks betrekking op mariene en chloridebelaste Omgevingen. Ongecoat weervast staal mag niet worden geselecteerd waar Chlorideverontreiniging ernstig is of waar met zout beladen Vocht het Oppervlak herhaaldelijk nat maakt zonder voldoende wegspoeling en droging. SCI Guidance Note 1.07 van het Steel Construction Institute noemt een hoge blootstelling aan Chloriden of zoutnevel een ongeschikte of beperkte Omstandigheid voor ongecoat weervast staal. Een spatwaterzone is bijzonder problematisch: Staal dat afwisselend wordt ondergedompeld, besproeid en aan Zuurstof wordt blootgesteld, ontvangt niet de stabiele afwisseling van natte en droge perioden die nodig is voor de normale vorming van een atmosferische Patina.

De chemische samenstelling van de Staalkwaliteit is van belang, maar chemie kan een ongunstige blootstelling niet tenietdoen. Onderzoek van FHWA dat in 2011 werd gepubliceerd, rapporteerde dat de meeste weervaste Staalsoorten ASTM G101-corrosie-indexwaarden tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5 voor een aanzienlijk verbeterde Weerstand in chloridehoudende atmosferen. ASTM G101-04(2010) verschaft methoden voor het schatten van langetermijnverliezen door atmosferische Corrosie op basis van kortetermijnblootstellingsgegevens en voor het schatten van de relatieve atmosferische Corrosieweerstand van laaggelegeerd Staal aan de hand van de chemische samenstelling. Deze indexen ondersteunen vergelijkingen; zij vormen geen vrijstelling voor een bepaalde Locatie.

Het Ontwerp op vermoeiing is een aanvullende reden om blootstelling aan Chloriden serieus te nemen. Putcorrosie veroorzaakt plaatselijke spanningsconcentraties en het Corrosieverlies kan over korte afstanden sterk variëren. Richtlijnen van FHWA voor vermoeiing stellen dat AASHTO aan blank basismateriaal van ongecoat weervast Staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast Staal vanwege putcorrosie. Een Brug in een aan zout blootgestelde Omgeving moet daarom worden beoordeeld op zowel materiaalverlies als het effect van putten op de vermoeiingsweerstand. Het kan noodzakelijk zijn kwetsbare Oppervlakken te schilderen, de Afwatering te verbeteren of een ander Corrosiebeschermingssysteem te selecteren.

Voortdurend vochtige, begraven en slecht geventileerde locaties

De Patina vereist afwisselende natte en droge cycli. De National Steel Bridge Alliance (NSBA) stelt dat de ontwikkeling van een beschermende Patina herhaaldelijk nat worden en drogen vereist. Voortdurende Vochtigheid onderbreekt dit proces. Water dat tegen het Staal wordt vastgehouden, beperkt in sommige zones het Zuurstoftransport en ondersteunt in andere zones elektrochemische Corrosie; afzettingen kunnen cellen met beluchtingsverschillen veroorzaken, en de daaruit voortkomende Corrosieproducten kunnen zacht, poreus en slecht hechtend blijven.

Ontwerpdetails veroorzaken deze toestand vaak, zelfs wanneer het regionale Klimaat gematigd is. Horizontale randen, kokerprofielen, openingen bij verstijvers, lasplaten, tegen elkaar geplaatste hoekprofielen, omgezette platen en verstopte afvoeren kunnen regenwater of verontreinigd sediment vasthouden. Een nauwe spleet kan aan de blootgestelde rand drogen terwijl deze aan de binnenzijde nat blijft. Deze ongelijke blootstelling bevordert plaatselijke Corrosie in plaats van de grotendeels gelijkmatige verandering van het Oppervlak waarvan bij een atmosferisch Ontwerp wordt uitgegaan.

De richtlijnen van FHWA vereisen een locatiegebonden beoordeling van de Afwatering en de Geometrie. Water moet de Constructie snel kunnen verlaten en details moeten voorkomen dat zich materiaal ophoopt waarin natte plekken ontstaan. Ventilatie is even belangrijk. Ingesloten of afgeschermde ruimten kunnen vochtig blijven nadat blootgestelde Oppervlakken zijn opgedroogd, vooral wanneer de luchtbeweging gering is en Condensatie optreedt. SCI Guidance Note 1.07 noemt voortdurend natte of vochtige Omgevingen en slechte Ventilatie als beperkte of ongeschikte omstandigheden voor ongecoat weervast staal.

Begraven Staal vormt een afzonderlijke waarschuwing en is geen gewone atmosferische toepassing. Bodem levert voortdurend Vocht, opgeloste Zouten en op sommige Locaties zure of microbiologisch actieve omstandigheden. Contact met de Bodem verhindert bovendien de vrije afwisseling van nat worden en drogen in de buitenlucht waarop atmosferische verwering berust. Hetzelfde probleem geldt voor Staal dat gedeeltelijk in Beton, verharding, ophoogmateriaal of opgehoopt sediment is opgenomen wanneer de overgang permanent nat blijft. Onderdelen onder maaiveld, details van Keerconstructies, begraven Verbanden en Staal bij Funderingen vereisen een Beschermingsstrategie die is ontworpen voor blootstelling aan Bodem of onderdompeling, in plaats van vertrouwen op een atmosferische Patina.

Ook bij Overgangen tussen Materialen kan Water worden opgesloten. Kitten, membranen, brandwerende bekleding, onverenigbare Metalen en slecht passende afdekkingen kunnen spleten veroorzaken die vochtig blijven. Afstromend water van het ene onderdeel kan op een ander onderdeel terechtkomen, waardoor Chloriden en Corrosieproducten langs een smalle lijn worden geconcentreerd. Spatzones onder lekkende dilatatievoegen of dekafvoeren verdienen bijzondere aandacht, omdat het Staal daar herhaaldelijk door verontreinigd water nat kan worden gemaakt en maar weinig gunstige droging ondervindt.

Industriële dampen en concentratie van verontreinigende stoffen

Industriële atmosferen kunnen corrosief zijn, ook zonder zichtbare zoutnevel. Zwaveldioxide uit verbrandings- en procesinstallaties lost op in het Vocht op het Oppervlak en vormt zure verbindingen, waaronder zwaveligzuur en, naarmate de oxidatie voortschrijdt, zwavelzuur. Andere verontreinigende stoffen, zoals waterstofsulfide, Chloriden, Stikstofoxiden, zure aerosolen en processtof, kunnen de chemie van de roestlaag veranderen. Afgezet stof kan Water uit vochtige lucht opnemen, waardoor de tijd dat het Oppervlak nat blijft wordt verlengd nadat de regen is opgehouden.

ISO 9223:2012 noemt Zwaveldioxideverontreiniging specifiek als factor in de classificatie van atmosferische Corrosiviteit. De concentratie en het afzettingspatroon zijn van belang. Een Locatie nabij een schoorsteen, Smelterij, Chemische Fabriek, kunstmestinstallatie, afvalverwerkingsbedrijf of sterk geïndustrialiseerde Haven kan een veel grotere belasting door verontreinigende stoffen ontvangen dan uit een regionaal Meetstation blijkt. Plaatselijke pluimen, beschutte uitsparingen en aan de lijzijde gelegen vlakken kunnen binnen één Constructie ernstige micro-omgevingen veroorzaken.

De beperkingen van FHWA omvatten daarom geconcentreerde industriële verontreinigende stoffen als omstandigheden die voorzichtigheid of uitsluiting vereisen. SCI Guidance Note 1.07 noemt geconcentreerde industriële dampen eveneens ongeschikt of beperkt voor ongecoat weervast staal. De kwestie is niet of de Legering Koper, Chroom, Nikkel, Fosfor of andere doelbewust toegevoegde Elementen bevat. Weervaste Staalsoorten zijn laagkoolstofstalen waarvan het Corrosiegedrag door Legeringselementen wordt gewijzigd; FHWA vermeldt de traditionele aandacht voor Mn, Si, Cr, Ni, Cu, Mo en P, terwijl latere Onderzoeken toevoegingen van W, Ti, Al en zeldzame aardmetalen bestudeerden. Legeringsontwerp verbetert de Weerstand bij geschikte blootstelling, maar verandert een met zuur beladen, voortdurend vochtig Oppervlak niet in een beschermd Oppervlak.

Een verdedigbare beslissing over de Locatie combineert atmosferische gegevens met een fysieke inspectie: Chlorideafzetting, bronnen van verontreinigende stoffen, overheersende Windrichtingen, Condensatie, Afwateringsroutes, spatwaterzones, ingesloten ruimten, contact met de Bodem en toegang voor Inspectie. Berekeningen volgens ASTM G101 en classificatie volgens ISO 9223 kunnen de beoordeling ondersteunen; op onzekere Locaties kunnen blootstellingsproefstukken of lokale Corrosiebewaking gerechtvaardigd zijn. Als de Constructie niet kan drogen, niet kan worden geïnspecteerd of wordt blootgesteld aan geconcentreerde Chloriden of industriële dampen, moet ongecoat weervast staal worden afgewezen of beperkt voordat de details definitief worden vastgelegd.

Structurele detaillering: afwatering, vuilophoping en ventilatie

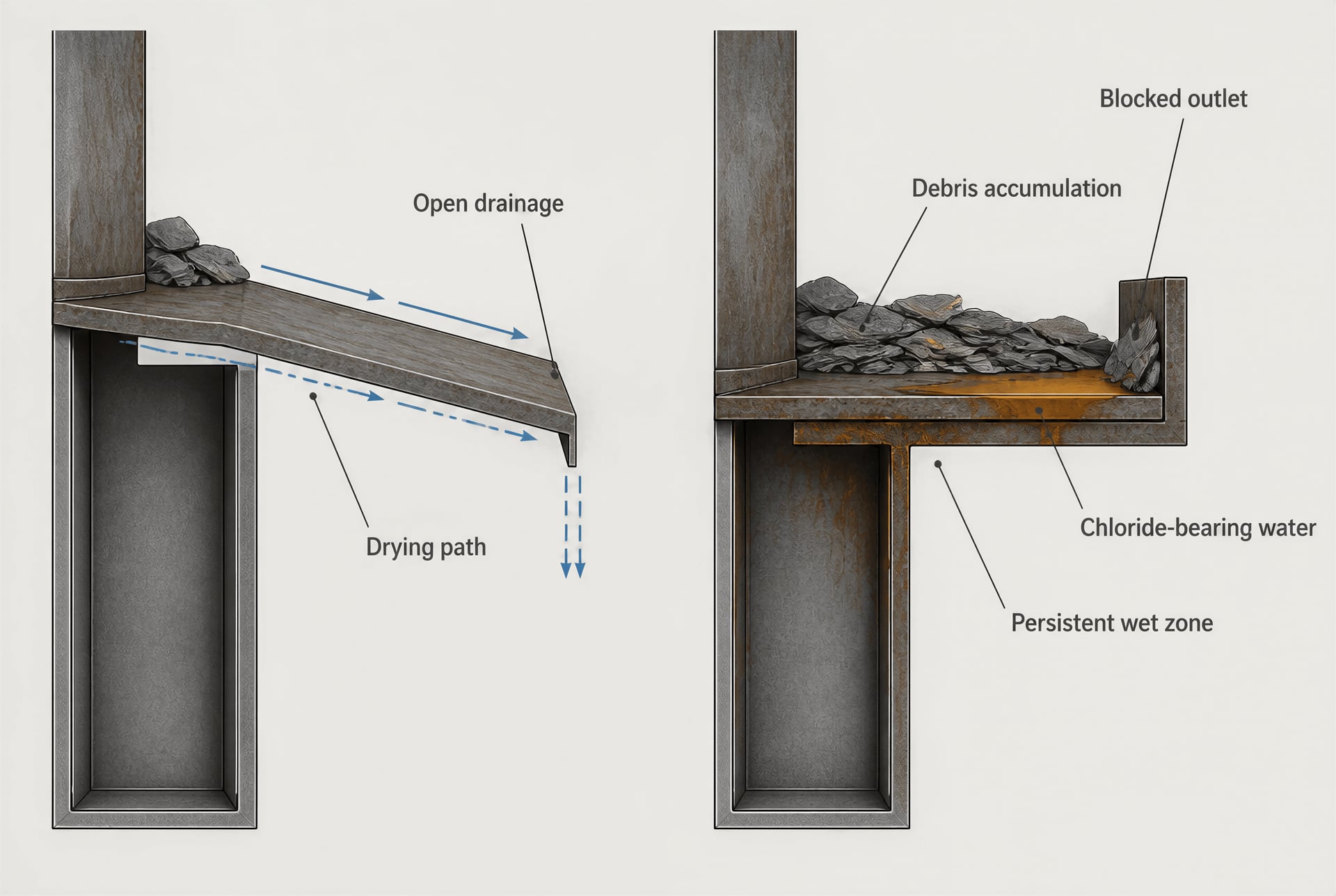

Het voorkomen van waterophoping en vuilophoping

Weervast staal compenseert geen gebrekkige geometrie. Een geschikte legering kan alleen een relatief dichte, hechtende roestlaag vormen wanneer het oppervlak herhaaldelijk nat wordt en weer droogt; een verbinding die vochtig blijft, slib vasthoudt of geconcentreerde afstroming ontvangt, kan sneller corroderen dan een blootgesteld oppervlak van een minder corrosiebestendige staalsoort. De primer van de National Steel Bridge Alliance (2010) noemt afwisselende natte en droge cycli als voorwaarde voor de ontwikkeling van een beschermende patina. De praktische consequentie is rechtstreeks: detaillering kan corrosie even sterk beheersen als de nominale materiaalkeuze.

SteelConstruction.info en SCI Guidance Note 1.07 noemen water- en vuilophoping als een van de belangrijkste oorzaken van onbevredigende prestaties van ongecoat weervast staal. Horizontale randen zijn bijzonder problematisch. Een uitstekende flens, verstijver, console, opleggingsplank of architectonische terugligging kan bladeren, gruis en nestmateriaal van vogels opvangen en vervolgens regenwater tegen het staal vasthouden. Het vuil zorgt ook voor een langere bevochtigingsduur en kan chloriden uit opspattend wegwater of mariene aerosolen vasthouden nadat het zichtbare oppervlak droog lijkt. Een smalle rand is niet automatisch veilig omdat deze smal is; capillaire krachten kunnen de onderzijde en de aangrenzende las vochtig houden.

Details moeten water daarom afvoeren in plaats van opslaan. Hellende bovenvlakken, afgeronde of taps toelopende overgangen, aan de uiteinden open kanalen en toegankelijke vlakken beperken het vasthouden van water en vuil. Wanneer een rand constructief noodzakelijk is, moeten de breedte, helling en randafwerking voorkomen dat sediment achterblijft, en moet de onderzijde zichtbaar zijn voor inspectie. Verstijvers mogen niet eindigen in kleine, gesloten holten. Kruisingen tussen platen moeten voldoende vrije ruimte bieden voor waterafvoer en voor inspectie van de betreffende lassen en het moedermateriaal.

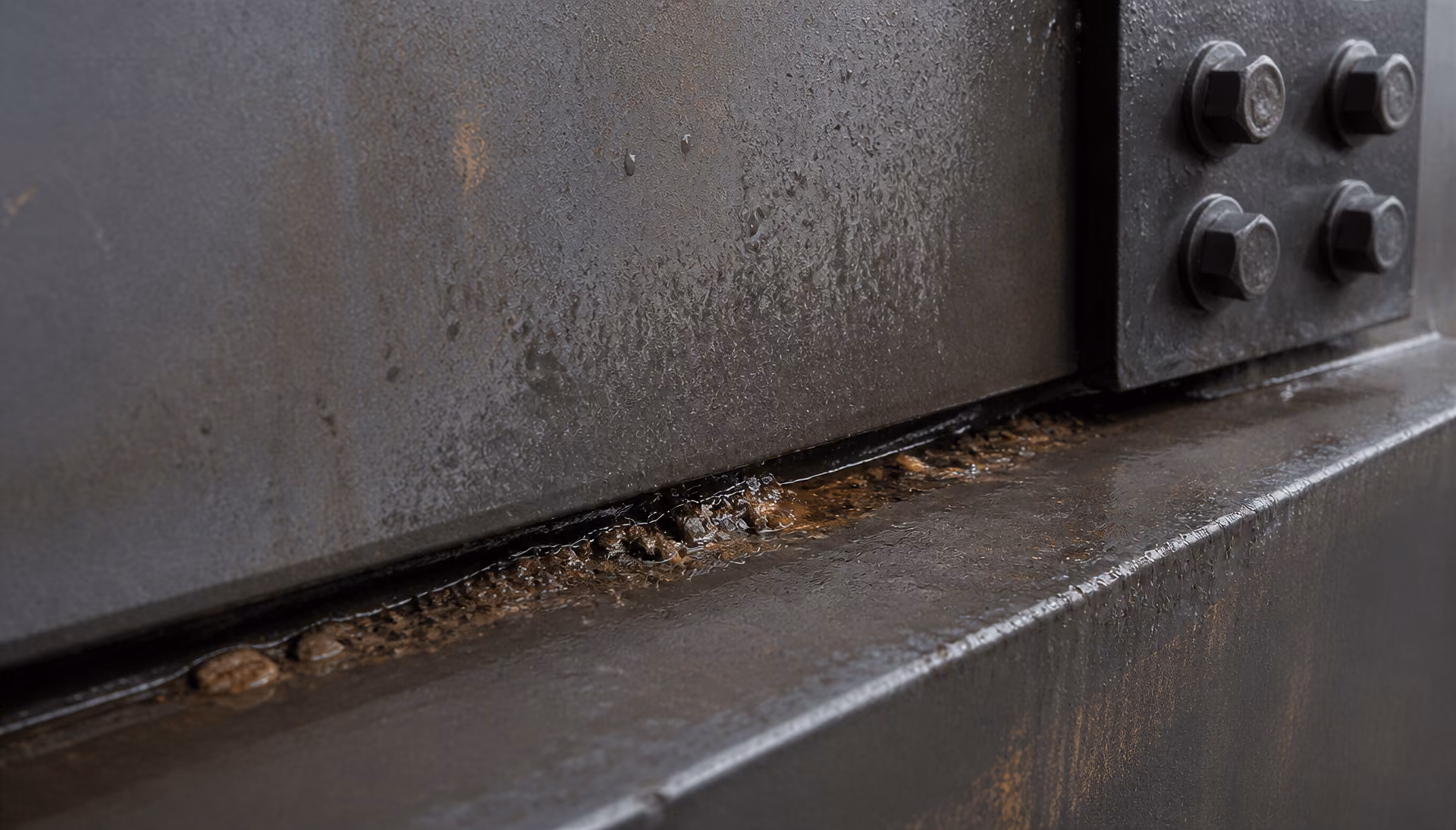

Spleten verdienen bijzondere aandacht. Overlappende platen, onderbroken lassen, geboute lapverbindingen, achterlegstrips en niet-afgedichte gevouwen randen kunnen smalle zuurstofconcentratiecellen vormen. Water dringt door de opening naar binnen, terwijl verdamping in de verbinding wordt beperkt. De daaruit voortvloeiende lokale corrosie kan ernstiger zijn dan algemene oppervlaktecorrosie en kan putcorrosie aan de spleetopening veroorzaken. Een nominaal corrosiebestendige samenstelling neemt dit elektrochemische probleem niet weg.

Hetzelfde principe geldt voor bouwkundige toleranties. Een detail dat op papier afwatert, kan water vasthouden na vervorming van platen, laskrimp, zetting of een verstopte afvoer. Afvoergaten moeten zo worden geplaatst dat ze effectief blijven binnen de te verwachten fabricage- en montagetoleranties, en niet slechts op het laagste punt van een geïdealiseerde tekening worden aangegeven. Kleine gaten kunnen verstopt raken met roestschilfers of slib; hun afmetingen en toegankelijkheid moeten zijn afgestemd op het vuil dat ze waarschijnlijk zal bereiken. Het ontwerpregister moet locaties identificeren waar een verstopping langdurige bevochtiging zou veroorzaken, en er moet inspectietoegang worden voorzien voordat de constructie wordt voltooid.

Vermoeiingsontwerp kan niet los worden gezien van deze detaillering. FHWA-richtlijnen voor vermoeiing (2016) melden dat AASHTO aan ongecoat weervast staal als basismateriaal één vermoeiingscategorie lager toekent dan aan vergelijkbaar niet-weervast staal vanwege putcorrosie. Een spleet of vuilophoping kan die lokale putcorrosie versterken en een scherpere spanningsconcentratie veroorzaken dan in een berekening met een gladde plaat wordt aangenomen. Lasteenen, cope-hoeken, boutgaten en zones naast afvoergaten vereisen daarom zowel passende vermoeiingsdetailcategorieën als een corrosie-inspectieplan.

Het voorzien in afwatering en ventilatie

Afwateringsroutes moeten doorlopend en zichtbaar zijn en tegen onbedoelde verstopping worden beschermd. Water dat een kokerligger, borstwering, ondersteuning van een verkeersbord, uitsparing voor een voegovergang of verstijfd paneel binnendringt, moet een duidelijk gedefinieerde route naar een afvoer hebben. Een afvoer die op een ander stalen oppervlak uitmondt, verplaatst het probleem alleen maar. De posities van uitlaten moeten voorkomen dat onderflenzen, opleggingen, voegen, looproutes en betonnen oppervlakken die gevoelig zijn voor roestvlekken nat worden. Wanneer afstromend water een constructievlak moet kruisen, moet de geometrie voorkomen dat de waterstroom zich langs een naad verspreidt of een spleet binnendringt.

Ingesloten holten vormen een terugkerend zwak punt. Een afgesloten holte kan regen uitsluiten, maar toch bouwvocht, condensatie of een kleine lekkage bevatten die moeilijk te detecteren is. Een holte die noch tegen water is afgedicht, noch voor droging wordt geventileerd, is bijzonder riskant. SteelConstruction.info en SCI Guidance Note 1.07 benadrukken afwatering en ventilatie omdat de droogtijd, en niet alleen de hoeveelheid neerslag, van invloed is op atmosferische corrosie. Ventilatieopeningen moeten zo worden aangebracht dat luchtcirculatie en inspectie mogelijk zijn, terwijl directe opvang van regen en zoute nevel wordt vermeden. Ze moeten bovendien voldoende groot zijn en worden beschermd tegen nesten, insecten en opgehoopt vuil.

Ventilatie is geen vervanging voor afwatering. Luchtcirculatie kan een plas die achter een overlappende plaat is opgesloten niet verwijderen, en een opening kan vochtige lucht of chloridehoudende nevel binnenlaten. Het beoogde mechanisme moet duidelijk zijn: water moet door de zwaartekracht wegstromen, terwijl ventilatie condensatie moet beperken en droging moet ondersteunen. In kokerprofielen kunnen hoge en lage openingen nodig zijn om luchtverversing en afwatering te bevorderen, maar bij de plaatsing ervan moet rekening worden gehouden met windgedreven regen en de mogelijkheid dat één opening verstopt raakt.

De blootstellingsbeoordeling moet de locatie volgen, en niet het etiket ‘weervast staal’. ISO 9223:2012 classificeert de atmosferische corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar van gestandaardiseerde proefstukken en identificeert temperatuur- en vochtigheidscondities, zwaveldioxideverontreiniging en zoutgehalte in de lucht als belangrijke factoren. FHWA-richtlijnen (2003) vereisen een beoordeling van de bevochtigingsduur, chloriden, industriële verontreinigingen, afwatering, geometrie en onderhoud voordat ongecoat weervast staal wordt geselecteerd. SCI Guidance Note 1.07 (2015) noemt voortdurend natte of vochtige locaties, blootstelling aan hoge chlorideconcentraties of zoute nevel, geconcentreerde industriële dampen en ingegraven omstandigheden als ongeschikte of beperkte toepassingen.

Dit is van belang bij details die de lokale omgeving veranderen. Een brugdek kan één zijde aan regen blootstellen, terwijl een andere zijde vochtig blijft door lekkende voegen. Een borstwering aan de kust kan aan de zeezijde zoute nevel ontvangen en onder de bovenregel zoutafzettingen vasthouden. Een industriële constructie kan bij een procesuitlaat worden blootgesteld aan geconcentreerd zwaveldioxide of andere dampen. In elk geval kan dezelfde staalsoort zich op verschillende delen van de constructie anders gedragen. Afwatering, afscherming en ventilatie moeten worden beoordeeld aan de hand van de milieublootstellingskaart, en niet pas nadat corrosie is opgetreden.

De inspectie moet ook de locaties omvatten die vanaf maaiveldniveau het minst zichtbaar zijn: de onderzijde van randen, achter knoopplaten, in kokerprofielen, rond afvoergaten, bij overlappende verbindingen en onder opgehoopte afzettingen. De inspectie-intervallen moeten het mogelijk maken verstopte uitlaten en aanhoudende vochtigheid te verhelpen voordat het verlies aan materiaaldikte aanzienlijk wordt. In het inspectieregister moet onderscheid worden gemaakt tussen verkleuring, oppervlakkige roestschilfers, actieve putcorrosie en dikteverlies; een bruine aanblik alleen bewijst niet dat de patina is gestabiliseerd.

Het vermijden van contact tussen incompatibele metalen en afwateringsroutes die vlekken veroorzaken

Er mag niet zonder meer van worden uitgegaan dat weervast staal elektrochemisch compatibel is met elk aangrenzend materiaal. Contact met een edeler metaal in aanwezigheid van een elektrolyt kan galvanische corrosie van het weervaste staal veroorzaken, vooral wanneer het kathodische materiaal een groot blootgesteld oppervlak heeft en de contactzone met het staal klein is. Bevestigingen van roestvast staal, koperhoudende componenten, bronzen onderdelen en bepaalde aluminiumconfiguraties vereisen een specifieke beoordeling van contact, isolatie, waterretentie en afwatering. Het probleem is niet uitsluitend het droge contact. Het gaat om de geleidende natte film of de opgesloten oplossing die de metalen met elkaar verbindt.

Details moeten galvanische koppels tussen verschillende metalen waar praktisch mogelijk voorkomen, of de materialen elektrisch van elkaar scheiden en voorkomen dat afstromend water van het ene metaal naar het andere wordt geleid. Bevestigingsmiddelen, sluitringen, vulplaten, opleggingscomponenten, handraille fittingen en afwateringsonderdelen moeten allemaal als onderdeel van de verbinding worden beoordeeld en niet als onbelangrijke accessoires worden behandeld. Isolatiematerialen kunnen zelf water vasthouden of een spleet creëren; daarom moet het detail ook na het aanbrengen van de scheiding inspecteerbaar en afwaterbaar blijven.

Afstromend water kan bovendien vlekkenroutes veroorzaken. Met roest beladen water van een ongecoat oppervlak van weervast staal kan beton, natuursteen, pleisterwerk, bestrating en geschilderd staal verkleuren. De vlek kan ontoelaatbaar zijn, zelfs wanneer de structurele corrosiesnelheid aanvaardbaar is. Druipend water van cope-randen, borstweringen en blootgestelde plaatranden moet door doelbewuste hellingen, druipranden en gecontroleerde uitlaatpunten van zichtbare afwerkingen worden weggeleid. Een druiprand die water op een onderflens laat vallen, concentreert de corrosie daar alleen maar; de volledige route van het bevochtigende oppervlak tot de uiteindelijke uitlaat moet worden beschouwd.

Aansluitingen op beton vereisen zorgvuldigheid omdat scheuren, voegen en poreuze oppervlakken verontreinigd water tegen het staal kunnen vasthouden. Ingegraven of aangevulde randen zijn bijzonder ongeschikt voor ongecoat weervast staal, in overeenstemming met de beperkingen in SCI Guidance Note 1.07. Het detail moet het staal ofwel blootgesteld houden aan omstandigheden die droging mogelijk maken, ofwel voorzien in een beschermingsstrategie die geschikt is voor de verborgen omgeving.

Tot slot moeten tekeningen corrosiegevoelige zones voor toegang en toekomstig onderzoek identificeren. Geometrie die een verbinding aan het zicht onttrekt, een afvoer blokkeert of afstromend water naar een verbinding leidt, maakt het onderhoud afhankelijker. Weervast staal blijft een voorwaardelijke ontwerpkeuze voor atmosferische corrosie; de prestaties worden bepaald door de gezamenlijke werking van de legering, de blootstelling en de detaillering. (1.047 woorden)

Brugontwerp, putcorrosie en vermoeiing

Weervast staal is niet vrijgesteld van ontwerpvereisten voor de duurzaamheid van bruggen. Een brug kan ASTM A709/A709M Grade 50W of een andere aanduiding voor weervast staal gebruiken en toch schadelijke corrosie ondervinden als water, chloriden, vuil of industriële afzettingen op het staal achterblijven. De weerstand tegen atmosferische corrosie verlaagt de corrosiesnelheid en verandert de vorm van de corrosie bij geschikte blootstelling; zij biedt geen immuniteit en neemt evenmin de noodzaak weg om vermoeiingsdetails te ontwerpen, toegang voor inspectie te voorzien of de afwatering te beheersen.

Putcorrosie als aandachtspunt voor constructie en vermoeiing

De vermoeiingsrichtlijnen van FHWA beschrijven de verwachte vorming van een patina door afwisselende natte en droge perioden. Bij de eerste oxidatie ontstaat een roestlaag, en herhaalde blootstelling kan die laag omvormen tot een relatief dichte, hechtende oppervlaktelaag die verdere aantasting vertraagt. Het proces is afhankelijk van uitdroging. Een oppervlak dat voortdurend vochtig blijft, aan zoute nevel wordt blootgesteld of verontreinigd afstromend water verzamelt, ondergaat niet dezelfde blootstellingscyclus als een open plaat met vrije afwatering.

Dit onderscheid is belangrijk, omdat corrosie op weervast staal niet altijd leidt tot een gelijkmatige afname van de dikte. Putcorrosie kan plaatselijke verdiepingen veroorzaken met scherpere veranderingen in het oppervlakteprofiel dan op basis van het gemiddelde corrosieverlies zou worden verwacht. Het gemiddelde dikteverlies kan beperkt lijken, terwijl het resterende staal kleine zones bevat met een aanzienlijk grotere penetratiediepte. Op een vermoeiingsgevoelige locatie werkt de put als een inkeping: zij verhoogt de lokale spanning, verandert de spanningsgradiënt en kan een initiatieplaats voor een vermoeiingsscheur vormen.

PutcorrosiePutcorrosie Plaatselijke corrosie die holten of inzinkingen vormt met een grotere indringing dan de omliggende algemene corrosie.

Een scheur die in een put begint, kan groeien onder spanningswisselingen die geen scheur zouden hebben veroorzaakt in glad, nominaal volledig dik basismateriaal. Het risico is groter aan flensranden, bij gaten, aan lasvoeten, op oppervlakken met intermitterend contact, bij aansluitingen van dwarsdragers, in lasverbindingen en op andere details waar al geometrische spanningsconcentraties aanwezig zijn. Putcorrosie bemoeilijkt ook ultrasone diktemetingen, omdat één meting het diepste deel van een onregelmatige holte kan missen. Metingen moeten daarom de verdeling en de maximale diepte van de aantasting vaststellen en niet alleen een gemiddeld verlies berekenen.

De waarschuwing in het FHWA-handboek is rechtstreeks: putcorrosie beïnvloedt de vermoeiingsbeoordeling van weervast staal. Daarom mag een patina niet worden beschreven als een permanente coating met een gegarandeerde dikte of prestatie. Het is een omgevingsproduct waarvan de kwaliteit afhankelijk is van de legering, de blootstellingsgeschiedenis, de oppervlaktegeometrie en de bevochtigingsduur. Chlorideafzettingen zijn bijzonder belangrijk, omdat zij hygroscopisch kunnen blijven, het vocht op het oppervlak langer kunnen vasthouden en de omstandigheden kunnen verstoren die nodig zijn voor een stabiele roestlaag.

De chemische samenstelling van de legering beïnvloedt het resultaat, maar chemie alleen kan een slecht detailontwerp niet compenseren. FHWA-onderzoek dat in 2009 is gepubliceerd, beschrijft het traditionele gebruik van mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor in weervaste staalsoorten en onderzoekt daarnaast toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen. Het onderzoek naar verbeterd corrosiebestendig staal van 2011 rapporteerde dat de meeste weervaste staalsoorten corrosie-indexwaarden volgens ASTM G101 tussen 6 en 7 hadden; het onderzoek richtte zich op waarden rond of boven 9,5 voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen. Deze cijfers zijn vergelijkende indicatoren en vormen geen toestemming om de blootstelling van een brug te negeren.

ASTM G101-04(2010) biedt methoden om langetermijnverliezen door atmosferische corrosie te schatten op basis van kortere blootstellingsgegevens en om de relatieve weerstand tegen atmosferische corrosie van laaggelegeerd staal te schatten aan de hand van de chemische samenstelling. ISO 9223:2012 classificeert de atmosferische corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar van standaardproefstukken en identificeert de effecten van temperatuur en vochtigheid, zwaveldioxideverontreiniging en zoutgehalte in de lucht als belangrijke factoren. Geen van beide normen maakt van een aanname over een locatieonafhankelijk patina een grondslag voor constructief ontwerp.

Behandeling van vermoeiingscategorieën volgens AASHTO

De vermoeiingscategorie die aan een brugdetail wordt toegekend, beschrijft de weerstand tegen herhaalde spanningscycli, maar de categorie wordt niet uitsluitend bepaald door de nominale staalkwaliteit. Lasgeometrie, verbindingstype, gaten, bevestigde onderdelen, oppervlakteconditie, restspanningen en blootstelling aan corrosie beïnvloeden allemaal de vermoeiingsprestaties. Weervast staal brengt een specifiek aandachtspunt met zich mee, omdat plaatselijke corrosie de oppervlakteconditie kan veranderen die aan de vermoeiingsontwerpaannname ten grondslag ligt.

Het FHWA-handboek Steel Bridge Design Handbook: Design for Fatigue legt uit dat volgens de aangehaalde AASHTO-behandeling ongelakt basismateriaal van weervast staal één lagere vermoeiingscategorie krijgt dan vergelijkbaar niet-weervast staal vanwege putcorrosie. Dit is een ontwerpreductie voor de toestand van het materiaal en geen bewering dat elke verbinding van weervast staal één universele categorie heeft. De toepasselijke vermoeiingscategorie volgens AASHTO LRFD blijft afhankelijk van het daadwerkelijke detail en de maatgevende spanningswisseling.

Dit onderscheid voorkomt twee tegengestelde fouten. Het is onjuist om de vermoeiingsprestaties van gewoon blank staal toe te kennen alleen omdat de roestlaag er volgroeid uitziet. Het is evenzeer onjuist om elk gelast of gebout detail zonder meer met een willekeurige waarde te reduceren zonder de detailclassificatie volgens AASHTO te controleren. Een plaat van ASTM A709/A709M Grade 50W die als eenvoudig basismateriaal wordt toegepast, wordt anders behandeld dan een gelast aangebracht onderdeel van dezelfde specificatie, omdat het lasdetail zijn eigen vermoeiingsgedrag en spanningsconcentratie heeft.

Bij het vermoeiingsontwerp moet rekening worden gehouden met de spanningswisseling die wordt veroorzaakt door verkeer, wind, thermische effecten, secundaire vervorming en verhindering van vervorming. De nominale spanningswisseling kan correct worden berekend, terwijl de lokale spanningswisseling bij een put, lasvoet, uitsparing, gat of corrosiegroef veel hoger is. Waar corrosie de dikte heeft verminderd, veroorzaakt dezelfde kracht bovendien een hogere nominale spanning. Deze effecten kunnen elkaar versterken: verlies van doorsnede verhoogt de nominale spanning, terwijl putcorrosie de lokale concentratiefactor verhoogt.

Ook breukmechanische aspecten horen bij dezelfde beoordeling. Een kleine vermoeiingsscheur kan enige tijd stabiel blijven en vervolgens snel groeien wanneer de resterende netto doorsnede is verminderd of wanneer een bros, breukkritisch gebied slechts beperkte scheurremmende capaciteit heeft. Lage temperaturen, trekrestspanningen en een ongunstige scheuroriëntatie kunnen de veiligheidsmarge verder verkleinen. Weervast staal moet daarom worden geselecteerd en gedetailleerd met inachtneming van de eisen voor breukbeheersing, de taaiheidsspecificatie, de vermoeiingscategorie en het inspectieplan van de brug als geheel.

Wisselwerking tussen corrosie, spanningswisseling en inspectie

De beslissing over de locatie begint voordat het staal wordt gespecificeerd. FHWA-richtlijnen uit 2003 schrijven voor om de bevochtigingsduur, blootstelling aan chloriden, industriële verontreinigingen, afwatering, geometrie en onderhoudsomstandigheden te beoordelen voordat voor ongelakt weervast staal wordt gekozen. Een brug boven een weg waarop dooizout wordt gebruikt, een kustconstructie die aan zout in de lucht wordt blootgesteld en een landelijke brug die snel droogt, bevinden zich niet in dezelfde corrosieomgeving. ISO 9223:2012 biedt een classificatiekader, maar gegevens over de blootstelling op het project en plaatselijk detailontwerp blijven noodzakelijk.

Waterzakken zijn tegelijkertijd details die relevant zijn voor vermoeiing en corrosie. Horizontale randen, uiteinden van verstijvers, smalle spleten, slecht afgedichte aansluitvlakken van lasverbindingen, vuilophopingen en verstopte afvoeropeningen kunnen het staal lang nat houden nadat aangrenzende oppervlakken al zijn opgedroogd. Afstromend water van het ene onderdeel kan chloriden op een ander onderdeel concentreren. SteelConstruction.info en SCI Guidance Note 1.07 noemen voortdurend natte of vochtige omgevingen, een hoge blootstelling aan chloriden of zoute nevel, geconcentreerde industriële dampen en begraven omstandigheden als ongeschikte of beperkte toepassingen voor ongelakt weervast staal. Contact tussen verschillende metalen en slechte ventilatie kunnen aanvullende plaatselijke corrosiecellen veroorzaken.

De spanningsgeschiedenis moet worden gekoppeld aan het waarschijnlijke corrosiepatroon. Een detail met weinig cycli en hoge spanningen kan worden beheerst door enkele zware gebeurtenissen, terwijl een brugligger die aan miljoenen vrachtwagenbelastingscycli wordt blootgesteld, gevoelig is voor kleine veranderingen in de vermoeiingsweerstand. Als bij een verbinding putcorrosie wordt verwacht, mag het ontwerp niet steunen op een nominale corrosietoeslag alsof het verlies gelijkmatig verdeeld is. Verbetering van de afwatering, het afdichten van spleten, vervangbare onderdelen, een beschermende coating in geselecteerde zones of een andere staal- en onderhoudsstrategie kunnen geschikter zijn.

De inspectie verifieert vervolgens of de ontwerpaannames geldig blijven. Inspecteurs moeten actieve roestvorming, loszittende walshuid, putdiepte, waterretentie, chlorideafzettingen, packroest, verlies van doorsnede, scheurachtige indicaties en veranderingen bij lassen en bevestigde onderdelen vastleggen. Alleen de visuele kleur vormt zwak bewijs. Een donker of gelaagd oppervlak kan wijzen op een zich ontwikkelend patina, maar geeft geen informatie over de maximale putdiepte of de vermoeiingsveiligheid.

Inspectie-intervallen en -methoden moeten aansluiten bij de gevolgen van bezwijken, de detailcategorie, de verkeersbelasting, de ernst van de blootstelling en de toegankelijkheid. Nauwkeurige visuele inspectie moet mogelijk worden ondersteund door ultrasone diktemapping, putdieptemetingen, magnetisch onderzoek, penetrantonderzoek of andere scheurdetectiemethoden op vermoeiingsgevoelige locaties. De bevindingen moeten terugvloeien naar het constructieve model: gemeten verlies van doorsnede kan de spanningswisseling veranderen en een vastgestelde scheur kan de beoordeling van breuk en draagvermogen wijzigen.

Het ontwerp voor atmosferische corrosie maakt daarom deel uit van het vermoeiingsontwerp. Het patina kan de voortgaande corrosie onder de juiste omstandigheden van bevochtiging en uitdroging verminderen, maar de brug blijft een dragend systeem met plaatselijke spanningsverhogingen, herhaalde verkeerscycli en inspectieverplichtingen. Een deugdelijk ontwerp met weervast staal specificeert de legering en de vermoeiingsbehandeling volgens AASHTO, beheerst water en verontreinigingen, anticipeert op putcorrosie en waarborgt een praktische route van inspectiebevindingen naar herstel of versterking.

Weervast staal in de praktijk van ASTM A709-brugstaal

Materiaal- en ontwerpoverwegingen voor ASTM A709

ASTM A709/A709M is de materiaalnorm voor brugstaal en geen algemene aanduiding voor ongecoat weervast constructiestaal. De norm omvat onder meer ASTM A709 Grade 36, Grade 50, Grade 50W, HPS 50W en HPS 70W, naast andere kwaliteiten die in de toepasselijke editie zijn gespecificeerd. De aanduiding „W” identificeert eisen voor weervast staal, maar vormt op zichzelf geen bewijs dat een brug op iedere locatie ongeverfd kan blijven. De keuze van de kwaliteit, aanvullende eisen, lasbaarheid, taaiheid, breukbeheersing, fabricage en constructieve weerstand moeten binnen het projectontwerp nog steeds worden behandeld.

Het Steel Bridge Design Handbook plaatst de atmosferische corrosiebestendigheid en de eisen voor weervast staal binnen het bredere materiaal- en ontwerpkader voor ASTM A709-brugstaal. Die plaatsing is van belang. Een brugingenieur kiest niet eerst een weervaste staalsoort om corrosie vervolgens als een afzonderlijke coatingbeslissing te behandelen. De aanduiding moet overeenkomen met de vereiste sterkte en taaiheid, terwijl de blootstellingsbeoordeling bepaalt of de bepalingen voor atmosferische corrosie naar behoren kunnen functioneren. Het ontwerp van verbindingen, de vermoeiingsweerstand, lasdetails en toegang voor inspectie blijven constructieve vraagstukken, ook wanneer geen verfsysteem wordt voorgeschreven.

Weervast staal is een koolstofarm, gelegeerd staal dat bedoeld is om bij herhaaldelijk nat worden en drogen een relatief dichte, hechtende roestlaag te vormen. Deze laag is geen ondoorlatende coating, en atmosferische corrosiebestendigheid betekent geen ongevoeligheid voor corrosie. De eerste oxidatie treedt op wanneer vocht het staal bereikt. Een patina kan het verdere materiaalverlies vertragen wanneer het oppervlak tussen natte perioden door opdroogt, maar dit resultaat hangt af van de legeringssamenstelling, de belasting met verontreinigende stoffen, de chlorideafzetting, temperatuur, luchtvochtigheid en geometrie van het onderdeel.

De chemische samenstelling moet daarom worden beoordeeld aan de hand van de eisen van de toepasselijke ASTM A709/A709M-kwaliteit en de projectspecificatie, en niet op basis van een verondersteld generiek recept. Onderzoek van FHWA beschrijft de historische focus op legeringselementen als mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor; in latere corrosiestudies zijn ook toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen onderzocht. ASTM G101-04(2010) verschaft methoden voor het schatten van langdurig atmosferisch corrosieverlies op basis van kortdurende blootstellingsgegevens en voor het schatten van de relatieve atmosferische corrosiebestendigheid van laaggelegeerd staal aan de hand van de chemische samenstelling. Deze methoden ondersteunen vergelijking en voorspelling. Zij nemen niet de noodzaak weg om de feitelijke brugomgeving te onderzoeken.

Het FHWA-programma voor verbeterd corrosiebestendig staal rapporteerde dat de meeste weervaste staalsoorten corrosie-indexwaarden volgens ASTM G101 tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5 voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen. Dit resultaat waarschuwt ervoor om niet iedere aanduiding voor weervast staal als gelijkwaardig in de praktijk te beschouwen. De samenstelling beïnvloedt de prestaties, maar een gunstige index kan geen permanent natte flens, een verbinding waarin zout wordt vastgehouden of een verontreinigd afvoertraject compenseren.

Atmosferische corrosiebestendigheid in brugspecificaties

De atmosferische blootstelling moet worden geclassificeerd voordat ongecoat weervast ASTM A709-staal wordt geaccepteerd. ISO 9223:2012 baseert de corrosiviteitsclassificatie op corrosiesnelheden in het eerste jaar van standaardproefstukken en identificeert de invloed van temperatuur en vochtigheid, zwaveldioxideverontreiniging en zout in de lucht als belangrijke factoren. De classificatie vormt een milieukader en geen garantie voor de levensduur van een specifiek brugonderdeel. De lokale blootstelling kan ernstiger zijn dan een algemene beschrijving van de locatie doet vermoeden, vooral in de nabijheid van routes waar strooizout wordt gebruikt, zeekusten, industriële installaties en rijstroken die met zout beladen spatnevel veroorzaken.

De richtlijnen van FHWA schrijven een locatiespecifieke beoordeling voor van de bevochtigingsduur, chlorideblootstelling, industriële verontreinigende stoffen, afwatering, geometrie en onderhoud voordat ongecoat weervast staal wordt geselecteerd. Deze factoren beïnvloeden elkaar. Een ligger onder een open brugdek kan snel drogen, terwijl een spliceplaat onder een lekkende voeg langdurig vochtig kan blijven. Een brug in een over het algemeen mild landelijk klimaat kan toch schadelijke corrosie ontwikkelen wanneer vuil een afvoer blokkeert of wanneer afstromend water zich bij het uiteinde van een verstijver concentreert.

SCI Guidance Note 1.07 noemt voortdurend natte of vochtige omgevingen, een hoge blootstelling aan chloriden of zoutsproei, geconcentreerde industriële dampen en ingegraven omstandigheden als ongeschikte of beperkte toepassingen voor ongecoat weervast staal. Zout is bijzonder problematisch omdat chlorideafzettingen elektrolytisch vocht in stand kunnen houden en de stabilisatie van de patina kunnen verstoren. Zwaveldioxide en andere industriële verontreinigende stoffen kunnen de corrosiesnelheid eveneens verhogen. Wanneer de blootstelling niet kan worden beheerst, kan een beschermend coatingsysteem, een corrosiebestendig detail, een alternatief materiaal of een combinatie van maatregelen noodzakelijk zijn; de aanduiding voor weervast staal alleen vormt geen toereikende specificatie.

De inleidende publicatie van de National Steel Bridge Alliance vermeldt dat voor de ontwikkeling van een beschermende patina herhaaldelijk nat worden en drogen vereist is. Dit verklaart waarom een brug op blootgestelde lijfplaten een aantrekkelijk bruin oxide kan vertonen, terwijl de corrosie bij beschutte randen, splicevlakken of onderflenzen doorgaat. Overzichtsliteratuur over gegevens inzake atmosferische corrosie identificeert de stabilisatietijd, de corrosiesnelheid in stationaire toestand, de blootstellingsomstandigheden en de onzekerheid van langetermijnvoorspellingen eveneens als afzonderlijke vraagstukken. Een roestlaag die na meerdere seizoenen uniform lijkt, bewijst niet dat de corrosie is gestopt; evenmin vormt de visuele kleur een basis voor het vaststellen van een ontwerpcorrosietoeslag.

Het vermoeiingsontwerp brengt een ander materiaalspecifiek aandachtspunt met zich mee. Richtlijnen van FHWA voor vermoeiing leggen uit dat weervast staal zijn patina vormt door afwisselende natte en droge cycli, maar vermelden ook dat AASHTO aan blank basismateriaal van ongecoat weervast staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal vanwege putcorrosie. Deze verlaging houdt rekening met lokale oppervlakteschade en spanningsconcentratie. Dit betekent dat de keuze voor corrosiebestendigheid niet los kan worden gezien van berekeningen van het spanningsbereik, de classificatie van details en de planning van inspecties.

Afstemming tussen materiaalkeuze en constructieve detaillering

Een brug van weervast staal slaagt dankzij een onderling passende materiaalkeuze en een geometrie die water afvoert. De detaillering moet voorkomen dat water en vuil zich ophopen, afwatering uit gesloten of gedeeltelijk omsloten ruimten mogelijk maken en ervoor zorgen dat onderdelen kunnen drogen en inspecteurs kritieke oppervlakken kunnen zien. Spleten, smalle randen, niet-afgedichte overlappingen en slecht geventileerde holten kunnen de omgevingsomstandigheden tenietdoen die nodig zijn voor patinavorming. Het ontwerp moet ook afstromingsvlekken beheersen wanneer roestkleurig afstromend water gevolgen kan hebben voor beton, opleggingen, dilatatievoegen of aangrenzende eigendommen.

Afvoergaten moeten toegankelijk blijven en moeten afwateren zonder een ander stalen oppervlak nat te maken. Brugdekvoegen verdienen bijzondere aandacht, omdat lekkage bij de uiteinden van liggers en bij dwarsverbandverbindingen een geconcentreerde bron van chloriden kan vormen. Einddiaphragma’s, verstijverdetails en splicegebieden moeten worden beoordeeld op ingesloten water, zoutophoping en toegang voor reiniging. Niet-compatibele metalen kunnen galvanische effecten veroorzaken, terwijl ingegraven of gedeeltelijk ingebedde stalen vlakken aan een ander vochtregime zijn blootgesteld dan vrij aan de atmosfeer blootgestelde oppervlakken.

Bij dezelfde beoordeling moet ook toekomstig onderhoud worden onderzocht. Een detail dat niet kan worden gewassen, geïnspecteerd of gerepareerd, kan een beheersbare blootstelling veranderen in een aanhoudende corrosieplaats. De inspectie-intervallen moeten rekening houden met het gebruik van chloriden, industriële verontreiniging, de werking van de afwatering en het waargenomen materiaalverlies, in plaats van te vertrouwen op de vaste aanname dat de patina permanent is.

Het bredere kader van het Steel Bridge Design Handbook leidt daarom tot een duidelijk ontwerppunt: de aanduiding van de ASTM A709/A709M-kwaliteit, de materiaaleisen, de blootstellingsclassificatie, de corrosievoorspelling, de behandeling van vermoeiing en de constructieve detaillering moeten op elkaar worden afgestemd. Ongecoat weervast staal is een voorwaardelijk systeem. Het kan de afhankelijkheid van verf verminderen wanneer de legering, atmosfeer, afwatering en inspectievoorzieningen de vorming van een patina ondersteunen, maar het vormt geen vervanging voor een milieubeoordeling of een deugdelijk brugontwerp.

Gecoate, ongecoate en hybride corrosiebestrijdingsstrategieën

Weervast staal maakt corrosieontwerp niet overbodig. Het verandert de manier waarop bescherming wordt geboden: in plaats van voornamelijk te vertrouwen op een aangebrachte coating, kan de Ontwerper vertrouwen op een legeringsafhankelijke roestlaag die zich ontwikkelt tijdens herhaalde bevochtiging en droging. Die keuze is voorwaardelijk. Wanneer de omgeving geen stabiele patinalaag kan ondersteunen, kunnen een coatingsysteem, plaatselijke corrosiebescherming, een aangepaste geometrie of een combinatie van deze maatregelen vereist zijn.

De drie strategieën zijn geen onderling uitwisselbare aanduidingen. Bij een ongecoat ontwerp worden hogere eisen gesteld aan de chemische samenstelling van het staal, de beoordeling van de blootstelling en de waterafvoer. Bij een gecoat ontwerp worden hogere eisen gesteld aan de oppervlaktevoorbereiding, de coatingspecificatie, de behandeling van randen, reparatie en inspectie. Een hybride ontwerp verdeelt deze eisen: geschikte oppervlakken blijven ongecoat, terwijl zones waar water, zouten of verontreinigende stoffen een onaanvaardbaar corrosierisico veroorzaken, worden beschermd.

Wanneer ongecoat weervast staal wordt overwogen

Ongecoat weervast staal is alleen verantwoord nadat de gebruiksomgeving en de voorgestelde details gezamenlijk zijn beoordeeld. Het staal moet aan de atmosfeer worden blootgesteld, met voldoende afwisselende perioden van bevochtiging en droging om een relatief dichte, hechtende roestlaag te vormen. De primer van de National Steel Bridge Alliance (2010) benoemt herhaalde bevochtiging en droging als een voorwaarde voor de ontwikkeling van een beschermende patinalaag; aanhoudende vochtigheid biedt niet dezelfde blootstellingsvolgorde.

Ook de materiaalaanduiding is van belang. De atmosferische corrosiebestendigheid hangt af van de chemische samenstelling van de legering, en niet alleen van de naam “weervast staal”. Traditionele samenstellingen voor weervast staal zijn gericht op mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor. Onderzoek van de Federal Highway Administration onderzocht ook toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen. ASTM G101-04(2010) biedt methoden voor het schatten van de relatieve atmosferische corrosiebestendigheid op basis van de chemische samenstelling en voor het schatten van materiaalverlies op langere termijn aan de hand van kortere blootstellingsgegevens. Het is een beoordelingsmethode, geen garantie dat een specifieke Constructie een aanvaardbare patinalaag zal ontwikkelen.

ISO 9223:2012 biedt een bruikbaar milieukader. De atmosferische corrosiviteitsklassen daarin gebruiken corrosiesnelheden gedurende het eerste jaar van standaardproefstukken en houden rekening met temperatuur- en vochtigheidseffecten, zwaveldioxideverontreiniging en zoutgehalte in de lucht. Een locatie die uitsluitend op basis van het algemene klimaat wordt geclassificeerd, kan daardoor belangrijke lokale verschillen verhullen: een beschutte onderzijde, een zone met opspattend wegwater, een naar zee gerichte gevel en een industriële pluim kunnen binnen één project aan verschillende corrosieomstandigheden worden blootgesteld.

De richtlijnen van FHWA (2003) verlangen een specifieke beoordeling van de bevochtigingstijd, chlorideblootstelling, industriële verontreinigende stoffen, waterafvoer, geometrie en onderhoud voordat ongecoat weervast staal wordt geselecteerd. Deze factoren moeten op detailniveau worden onderzocht. Water dat achter een koppelplaat, in een verstijver, onder opgehoopt vuil of bij een slecht ontwaterde flens wordt vastgehouden, kan het staal nat houden lang nadat aangrenzende oppervlakken zijn opgedroogd. De daaruit voortvloeiende corrosie kan geconcentreerd blijven, in plaats van zich te ontwikkelen tot de relatief gelijkmatige oppervlakteoxidatie die in een algemeen model voor atmosferische blootstelling wordt verondersteld.

De geometrie kan de uitkomst bepalen. Hellende oppervlakken, open uiteinden, toegankelijke richels en correct gedimensioneerde afvoertrajecten helpen het water de Constructie te laten verlaten. Smalle spleten, horizontale holten, afgesloten ruimten met lekkagepaden en plaatsen waar gruis of bladeren zich ophopen, werken de stabilisatie van de patinalaag tegen. Ook contacten tussen onverenigbare metalen vereisen aandacht, omdat galvanische effecten het lokale corrosiegedrag kunnen veranderen.

De keuze voor ongecoat staal moet ook de constructieve gevolgen omvatten. Putcorrosie kan een grotere spanningsconcentratie veroorzaken dan een relatief gelijkmatig dikteverlies. Richtlijnen van FHWA voor vermoeiing melden dat AASHTO aan onbeschermd basismateriaal van weervast staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal, vanwege putcorrosie. Vermoeiingsgevoelige details kunnen daarom niet worden gerechtvaardigd op basis van een veronderstelde verlaging van de algemene corrosiesnelheid. Gelaste verbindingen, bevestigingen, boutgaten en zones die aan herhaalde belasting worden blootgesteld, vereisen een eigen beoordeling van vermoeiing en inspectie.

De legering kan ongeschikt zijn, zelfs wanneer de omringende lucht schoon lijkt. Onderzoek van FHWA dat in 2011 werd gepubliceerd, rapporteerde dat de meeste soorten weervast staal ASTM G101-corrosie-indexwaarden tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5 voor een aanzienlijk verbeterde bestendigheid in chloridehoudende atmosferen. Deze bevinding ondersteunt een duidelijk ontwerppunt: de gebruikelijke chemische samenstelling van weervast staal mag niet worden beschouwd als een universele oplossing voor blootstelling aan zoutverontreiniging.

Wanneer omgevingsbeperkingen aanvullende bescherming rechtvaardigen

Een coating is beter te verdedigen wanneer de omgeving een betrouwbare vorming van een patinalaag verhindert of wanneer de gevolgen van plaatselijke corrosie ernstig zijn. SCI Guidance Note 1.07 (2015) noemt permanent natte of vochtige omstandigheden, een hoge blootstelling aan chloriden of zoutnevel, geconcentreerde industriële dampen en begraven omstandigheden als ongeschikte of beperkte toepassingen voor ongecoat corrosiebestendig staal. Deze beperkingen omvatten meer dan alleen open blootstelling aan zee. Strooiwater met dooizouten, opspattend water van verkeer, lekkende leidingen, condensatie in afgesloten ruimten en verontreinigd afstromend water kunnen vergelijkbare problemen veroorzaken.

Aanvullende bescherming kan het volledige onderdeel omvatten of alleen geselecteerde zones. Een volledige coating kan passend zijn wanneer chlorideafzetting, zwaveldioxide of aanhoudende condensatie de meeste blootgestelde oppervlakken beïnvloedt. Een plaatselijke coating kan worden aangebracht op spatwaterzones, afvoertrajecten van brugdekken, uiteinden van liggers, uitsparingen bij verbindingen, afgeschermde vlakken en zones nabij dilatatievoegen. De overgang tussen gecoat en ongecoat staal moet zo worden gedetailleerd dat water niet naar een onbeschermde rand wordt geleid of bij een beëindiging van de coating wordt opgesloten.

Een hybride strategie kan ook onderdelen van weervast staal combineren met gecoate verbindingscomponenten, afgedichte interfaces of corrosiebestendige bevestigingsmiddelen, met inachtneming van galvanische compatibiliteit en de geldende materiaalnormen. Er mag niet van worden uitgegaan dat een gecoate plaat alle risico’s rond geboute verbindingen, spleten of beschadigde randen wegneemt. Het beschermingssysteem moet nog steeds inspecteerbaar en repareerbaar zijn.

Het aanpassen van het detail kan evenveel voordeel opleveren als het toevoegen van een coating. Een betere waterafvoer, het verwijderen van vuilvangers, het openen van een geventileerde omhulling, het scheiden van ongelijke metalen of het voorkomen van directe afstroming van zouthoudend water kan omstandigheden herstellen waarin ongecoat staal voorspelbaarder presteert. Omgekeerd kan een visueel blootgesteld oppervlak toch een coating vereisen wanneer het op die plaats aan geconcentreerde verontreiniging wordt blootgesteld. De zichtbaarheid bepaalt niet de blootstellingsklasse.

De keuze van de coating moet worden gekoppeld aan het inspectie-interval, de te verwachten schade en de reparatiemethode. Oppervlaktevoorbereiding, lasprofiel, scherpe randen, bouten, verbindingen die op de bouwplaats worden uitgevoerd en laagdikte beïnvloeden allemaal de prestaties tijdens de gebruiksduur. Wanneer coatingschade niet veilig bereikbaar is, kan een ongecoate of anders gedetailleerde oplossing leiden tot een beter beheersbare onderhoudsbelasting. De juiste vergelijking is daarom niet “patinalaag versus verf”, maar het volledige corrosiebestrijdingssysteem gedurende de geplande gebruiksduur.

Onderhoudsuitgangspunten en inspecteerbaarheid

Elke strategie berust op een onderhoudsuitgangspunt. Ongecoat weervast staal veronderstelt dat Inspecteurs kunnen vaststellen of de roestlaag zich gelijkmatig ontwikkelt, waterretentie kunnen herkennen en vuil kunnen verwijderen voordat plaatselijke corrosie versnelt. Ook wordt verondersteld dat verkleuring door afstromend water, roestschilfers en toegang voor nauwkeurige inspectie aanvaardbare gevolgen van het ontwerp zijn.

Een coatingsysteem veronderstelt geplande inspecties op scheurvorming, blaasvorming, onthechting, mechanische beschadiging en corrosie aan randen of defecten. Voor reparaties zijn compatibele materialen, geschikte weersomstandigheden en toegang voor reiniging en het opnieuw aanbrengen van de coating vereist. Wanneer dergelijke werkzaamheden waarschijnlijk niet kunnen worden uitgevoerd, mag de nominale levensduur van de coating niet als enige basis voor het ontwerp worden gebruikt.

De toegang voor inspectie moet worden vastgesteld voordat onderdelen worden omsloten of boven verkeer, water of apparatuur worden geplaatst. Afvoeropeningen moeten zichtbaar en vrij blijven. Verborgen vlakken, oplegzones, binnenzijden van koppelverbindingen en uiteinden van verstijvers kunnen speciale toegangsopeningen of inspectieprocedures vereisen. Bij monitoring moet niet alleen het dikteverlies worden geregistreerd, maar ook de oorzaak: stilstaand water, zoutophoping, coatingfalen, vuil, lekkage of een ongeschikte veronderstelling over de blootstelling.

De onderhoudsplanning beïnvloedt ook het vermoeiingsontwerp. Putcorrosie en corrosie bij spanningsconcentraties kunnen een nauwkeuriger onderzoek vereisen dan een breed oppervlak met lichte roestvorming. Een ontwerp dat afhankelijk is van vroegtijdige detectie moet specificeren wie inspecteert, welke toestand aanleiding geeft tot reparatie en hoe de reparatie wordt uitgevoerd. Zonder deze voorzieningen is “ongecoat” geen onderhoudsvrije categorie; het is een ontwerp dat de beschermingstaken overdraagt aan waterafvoer, beheersing van de blootstelling en inspectie.

Testen, blootstellingsgegevens en voorspelling van corrosie op lange termijn

Laboratorium- en atmosferische blootstellingstesten

Weervast staal wordt niet getest door te vragen of er roest ontstaat. Gewoon koolstofstaal roest namelijk ook. De relevante vraag is of de legering onder de daadwerkelijke opeenvolging van bevochtiging, droging, verontreiniging en reiniging op de locatie een voldoende hechtende roestlaag met relatief lage permeabiliteit vormt. Laboratoriumtesten kunnen die tendens meten, maar geen enkele versnelde test bootst elke atmosferische blootstelling volledig na.

De samenstelling is de eerste variabele. ASTM A242, ASTM A588 en brugstaalsoorten die zijn gespecificeerd volgens ASTM A709/A709M bevatten doelbewuste toevoegingen die de corrosieproducten en hun hechting beïnvloeden. Traditionele legeringstechnieken waren gericht op mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor. Onderzoek van de Federal Highway Administration, gepubliceerd in 2009, onderzocht ook toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen. Het doel is niet simpelweg het legeringsgehalte te verhogen, maar de elektrochemische reacties en de structuur van de roestlaag te veranderen zonder de lasbaarheid, taaiheid, sterkte of vermoeiingsprestaties in gevaar te brengen.

ASTM G101-04(2010) biedt twee verwante methoden. De norm maakt een schatting mogelijk van het atmosferische corrosieverlies op lange termijn op basis van kortdurende blootstellingsresultaten, en maakt het mogelijk de relatieve atmosferische corrosiebestendigheid van laaggelegeerd staal te schatten aan de hand van de chemische samenstelling. De op de samenstelling gebaseerde corrosie-index is nuttig voor het vergelijken van smelten of staalsoorten, maar vormt geen goedkeuringscertificaat voor een locatie. Onderzoek van FHWA rapporteerde dat de meeste weervaste staalsoorten ASTM G101-indexwaarden tussen 6 en 7 hadden, terwijl een later legeringsontwikkelingsprogramma waarden rond of boven 9,5 nastreefde voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen. Deze cijfers beschrijven een index, niet een gegarandeerde levensduur uitgedrukt in millimeters.

Het hoofdstuk Corrosion of Weathering Steels in het ASM Handbook behandelt blootstellingstesten als een verbinding tussen metallurgie en gebruiksomstandigheden. Het bespreekt legeringstoevoegingen, op de samenstelling gebaseerde indices, de vorming van roestlagen en corrosietesten, en benadrukt tevens ontwerpproblemen zoals spleten, ingesloten vuil en aanhoudende vochtigheid. Een laboratoriumproefstuk kan aantonen of een voorgestelde chemische samenstelling de neiging heeft een compacte roestlaag te ontwikkelen. Het kan echter niet bepalen of een bruglasverbinding voldoende droog blijft om zich op dezelfde manier te gedragen.

Atmosferische blootstellingstesten voegen de ontbrekende milieudimensie toe. Proefstukken worden op representatieve locaties geplaatst, op vastgestelde tijdstippen gewogen, gereinigd en opnieuw gewogen, waarbij waarnemingen worden gedaan van het uiterlijk van de roest, afstromend water en plaatselijke aantasting. ISO 9223:2012 classificeert de atmosferische corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar van standaardproefstukken. Het kader houdt rekening met de gecombineerde invloed van temperatuur en luchtvochtigheid, zwaveldioxideverontreiniging en atmosferische verzilting. Deze classificatie is nuttig om een blootstelling te beschrijven, maar vervangt geen inspectie van de voorgestelde constructie. Een beschut liggerflens, een door regen gewassen lijfplaat en een verbinding waarin zout wordt opgevangen, kunnen binnen één brug aan verschillende corrosiviteitsomstandigheden worden blootgesteld.

Zoutsproei- of cyclische corrosietesten kunnen materialen snel rangschikken, vooral wanneer chlorideverontreiniging onderdeel is van het ontwerpscenario. Zij vormen een slechte vervanging voor natuurlijke blootstelling wanneer de test voortdurend elektrolyt toevoert of het drogen achterwege laat. Weervast staal heeft herhaalde bevochtiging en droging nodig om zijn kenmerkende patina te ontwikkelen. Een proefstuk dat voortdurend nat wordt gehouden, kan worden aangetast op een manier die niet zou optreden op een vrij afwaterende plaats in de atmosfeer; een proefstuk dat te agressief wordt gedroogd, kan een kust- of industrieel microklimaat onvoldoende representeren. De testduur, de chemische samenstelling van de oplossing, de temperatuur, de bevochtigingscyclus en de oriëntatie van het proefstuk moeten daarom samen met het corrosieresultaat worden gerapporteerd.

Kortetermijngegevens versus gedrag op lange termijn

Het vroege massaverlies kan de latere prestaties over- of onderschatten. Tijdens de eerste blootstelling reageert blank staal snel op anodische plaatsen, en de roestlaag kan poreus, gescheurd of slecht gehecht zijn. Bij geschikte cycli kunnen corrosieproducten compacter en beschermender worden, waardoor de latere snelheid afneemt. Die afname treedt niet automatisch op. Chloride kan in poriën achterblijven, zwaveldioxide kan het vocht aan het oppervlak verzuren en herhaalde slijtage of afstroming kan zich ontwikkelende roest verwijderen.

Het voor dit artikel aangehaalde overzicht van atmosferische corrosie beschrijft de stabilisatietijd en de latere corrosiesnelheid in stationaire toestand als afzonderlijke grootheden. Een proefstuk kan na enkele jaren een dalende corrosiesnelheid vertonen, maar de tijd die nodig is om die toestand te bereiken hangt af van klimaat, verontreinigingsbelasting, oriëntatie, beschutting en chemische samenstelling van de legering. Een korte blootstelling die vóór de stabilisatie eindigt, kan geen corrosiesnelheid op lange termijn vaststellen. Omgekeerd kan een korte test die bevochtiging met chloride afdwingt, een verliespercentage opleveren dat niet passend is voor een door regen gewassen oppervlak in het binnenland.

ASTM G101 pakt dit probleem aan door kortdurende blootstellingsgegevens te gebruiken voor een schatting van het verlies op langere termijn, maar aan die schatting liggen aannames ten grondslag over de manier waarop de snelheid in de tijd verandert. Een dergelijke extrapolatie is beter verdedigbaar wanneer de blootstellingsgeschiedenis overeenkomt met de beoogde gebruiksomgeving en wanneer meerdere blootstellingsintervallen de trend laten zien. De betrouwbaarheid neemt af wanneer de locatie verandert. Ontdooizout kan worden geïntroduceerd na jaren van relatief schone blootstelling. Een weg kan een nieuwe afwateringsinrichting krijgen. Industriële emissies kunnen afnemen, of een nabijgelegen bron kan in bedrijf worden genomen. Een model dat vóór die verandering is gekalibreerd, kan niet zonder meer ongewijzigd worden doorgetrokken.

De richtlijnen van FHWA vragen daarom om een locatiespecifieke beoordeling van de bevochtigingstijd, chlorideblootstelling, industriële verontreinigingen, afwatering, geometrie en het onderhoud. SCI Guidance Note 1.07 merkt continu natte of vochtige plaatsen, een hoge blootstelling aan chloride of zoutsproei, geconcentreerde industriële dampen en begraven omstandigheden aan als ongeschikte of beperkte toepassingen voor ongecoat corrosiebestendig staal. SteelConstruction.info benadrukt eveneens afwatering, ventilatie en het voorkomen van ophoping van water of vuil. Dit zijn geen secundaire voorkeuren voor detaillering. Zij bepalen of de blootstelling die in een corrosievoorspelling is gebruikt, aan het staaloppervlak geldig blijft.

Corrosieverlies moet ook worden onderscheiden van zichtbare verkleuring. Een donkere, gelijkmatige patina kan plaatselijke putten verbergen, terwijl oranje afstromend water er ernstig kan uitzien zonder overeenkomstig verlies van doorsnede. Metingen moeten massaverlies of diktemetingen, putdiepte, spleetaantasting en de toestand van randen, verbindingen en contactvlakken omvatten. Bij een vermoeiingsgevoelig onderdeel is plaatselijke putvorming van belang, ook wanneer het gemiddelde dikteverlies beperkt lijkt. De richtlijnen van FHWA voor vermoeiing leggen het ontwerpeffect vast: AASHTO kent aan blank, ongecoat weervast staal één lagere vermoeiingscategorie toe dan aan vergelijkbaar niet-weervast staal vanwege putvorming. Een corrosiemodel dat alleen het gemiddelde verlies voorspelt, is daarom onvolledig voor details die aan wisselende belastingen worden blootgesteld.

Stabilisatie van de roestlaag en voorspellende modellen

Een bruikbare voorspelling behandelt patinavorming als een tijdsafhankelijke respons, niet als een permanente coating die tijdens de fabricage wordt aangebracht. Afwisselende natte en droge cycli maken het mogelijk dat oxidatieproducten transformeren en zich verdichten; afwatering en ventilatie beperken de duur van het contact met elektrolyt. De laag kan vervolgens de snelheid van verdere aantasting verlagen. De prestaties ervan blijven afhankelijk van dezelfde milieubalans die de laag heeft gevormd.

Voorspellende modellen drukken het corrosieverlies gewoonlijk uit als een functie van de blootstellingstijd, vaak met een aanvankelijk sterk verlies gevolgd door een lagere snelheid na gedeeltelijke stabilisatie. De coëfficiënten moeten afkomstig zijn uit vergelijkbare veldgegevens. Een model dat is ontwikkeld op basis van panelen in een landelijke omgeving mag niet rechtstreeks worden toegepast op een met chloride belaste kustbrug, en een corrosiviteitsklasse volgens ISO 9223 voor het eerste jaar mag niet worden behandeld als een constante voor de gehele levensduur. ISO 9223 beschrijft de atmosferische belasting bij aanvang aan de hand van standaardproefstukken; de norm voorspelt niet elke beschutte spleet of toekomstige verandering in het onderhoud.

Een voorspelling op lange termijn moet daarom een bereik gebruiken in plaats van één aantrekkelijk getal. Zij moet het veronderstelde patroon van bevochtiging en droging, de niveaus van verontreinigende stoffen en chloride, reiniging of afspoeling, afwateringsroutes, inspectie-intervallen en het moment waarop overschilderen of reparatie zou plaatsvinden, vermelden. Veldproefstukken, referentiepanelen en geplande diktemetingen kunnen toetsen of de veronderstelde stabilisatie daadwerkelijk optreedt. Als de corrosie actief blijft, putten dieper worden of vochtige afzettingen aanhouden, kan de ontwerpmaatregel bestaan uit het verbeteren van de afwatering, wassen, plaatselijk coaten of het wijzigen van de corrosiebescherming.

Het centrale technische onderscheid is eenvoudig: weervast staal kan onder geschikte omstandigheden atmosferische corrosie beperken, maar het toekomstige verlies blijft voorwaardelijk en kan opnieuw moeten worden beoordeeld. De chemische samenstelling schept de mogelijkheid tot patinavorming. De blootstellingsgeschiedenis, detaillering en het onderhoud bepalen of die mogelijkheid daadwerkelijk wordt benut.

Inspectie, onderhoud en faalmechanismen

Weervast staal is niet onderhoudsvrij. De weerstand tegen atmosferische corrosie hangt ervan af of de roestlaag relatief dicht en hechtend blijft. Daarvoor zijn een geschikte legeringssamenstelling en herhaaldelijk nat worden en drogen nodig. Als water opgesloten blijft, chlorideafzettingen zich ophopen of industriële verontreiniging de corrosieomgeving verandert, kan de patina poreus, gescheurd of slecht gehecht raken. De corrosie gaat dan onder het zichtbare oppervlak door.

Inspectie maakt daarom deel uit van het ontwerp. Het doel is niet om vast te stellen dat elk oppervlak bruin is, maar om te bepalen of de blootstellingsomstandigheden waarvan bij de selectie en detaillering is uitgegaan nog steeds bestaan.

Herkennen van abnormale corrosie en waterretentie

Een stabiele patina ontwikkelt zich doorgaans bij afwisselende perioden van vocht en droging. De in 2010 gepubliceerde NSBA-primer noemt herhaaldelijk nat worden en drogen als noodzakelijk voor de ontwikkeling van een beschermende patina. Een oppervlak dat nat blijft, ondergaat niet dezelfde omgevingscyclus als een blootgesteld oppervlak met vrije afwatering. Het kan losse oranje roest, donkere vochtvlekken, afbladderende lagen, corrosieknobbels of plaatselijke putcorrosie vertonen in plaats van een relatief gelijkmatige, hechtende patina.

Waterretentie is vaak belangrijker dan het gemiddelde uiterlijk van het onderdeel. Inspecteurs moeten letten op roeststrepen onder verbindingen, doorlopende vochtige banden bij overlappingen, stilstaand water op horizontale platen, met modder gevulde boutuitsparingen en natte zones achter verbindingsplaten. Een smalle lekkage kan plaatselijk een ernstige toestand veroorzaken terwijl de rest van het onderdeel er gezond uitziet. Verse roest na een droge periode, vooral rond een scheur, afvoeropening of bevestigingsmiddel, wijst op actieve corrosie en niet op een onschadelijke kleurvariatie.

Afwateringsroutes verdienen bijzondere aandacht. Kleine openingen kunnen verstopt raken door bladeren, slib, nestmateriaal van vogels, ijs, lasspatten of corrosieproducten. Zodra een detail verstopt raakt, kan een constructie die voor periodieke blootstelling is ontworpen, veranderen in een permanent vochtreservoir. Hetzelfde probleem doet zich voor wanneer een voeg in het rijdek op een ligger lekt, wanneer een borstwering zoutbelaste afstroming naar een flens leidt, of wanneer een kitvoeg losraakt en water achter een plaat laat binnendringen.

Ook de omringende atmosfeer kan veranderen. ISO 9223:2012 classificeert de atmosferische corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar van standaardproefstukken en identificeert temperatuur en vochtigheid, zwaveldioxideverontreiniging en zwevende zouten in de lucht als belangrijke factoren. Een locatie die aanvaardbaar was toen een constructie werd gebouwd, kan agressiever worden nadat een weg intensiever wordt gezouten, een haven wordt uitgebreid, een industrieel proces verandert of de afzetting van verontreinigende stoffen door het verkeer toeneemt. ASTM G101-04(2010) biedt methoden voor het schatten van langetermijnverliezen door atmosferische corrosie op basis van kortetermijnblootstellingsgegevens en voor het schatten van de relatieve atmosferische corrosieweerstand van laaggelegeerd staal op basis van de chemische samenstelling; de norm maakt van een schatting van de samenstelling geen garantie voor elk detail van een constructie.

Putcorrosie is een bijzonder aandachtspunt, omdat gemiddeld dikteverlies een veel kleinere plaatselijke doorsnede kan verhullen. De vermoeiingsrichtlijnen van FHWA vermelden dat AASHTO aan ongecoat weervast basismetaal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal vanwege putcorrosie. Die verlaging is van belang bij onderdelen die aan herhaalde spanningen worden blootgesteld, zelfs wanneer de algemene corrosie beperkt lijkt. Diepe putten nabij lasvoeten, gaten, uiteinden van verstijvers of verbindingslijnen moeten worden opgemeten en beoordeeld, en niet alleen gefotografeerd.

Inspectie van verborgen en corrosiegevoelige details

Een inspectieplan moet de manier volgen waarop water, vuil en verontreinigingen zich door de constructie verplaatsen. Verbindingen, lasverbindingen, opleggebieden, overgangen in flenzen, beëindigingen van verstijvers, doorvoeringen in lijven en boutverbindingen verdienen prioriteit omdat zij de afwatering onderbreken of spleten creëren. Kijk onder lasverbindingsplaten en verbindingshoeken, achter knoopplaten, rond boutkoppen en moeren en aan de uiteinden van geheel of gedeeltelijk afgedichte onderdelen. Een verborgen oppervlak kan niet aan de hand van de blootgestelde zijde worden beoordeeld.

Verstijvers kunnen smalle kanalen vormen waarin vuil zich verzamelt en die het drogen verhinderen. Hun uiteinden moeten worden onderzocht op opgesloten water, onvolledige lassen, lasspleten en roestvorming die onderdelen uit elkaar drukt. Onderbroken lassen en ongelaste contactlijnen kunnen door capillaire werking elektrolyt vasthouden. Horizontale randen moeten worden gecontroleerd op sediment en plantengroei; beide verlengen de bevochtigingstijd. Waar de toegang beperkt is, kan inspectie spiegels, borescopen, ultrasone diktemetingen of zorgvuldig gekozen plaatselijke reiniging vereisen. Reiniging mag geen bewijsmateriaal verwijderen voordat het corrosiemechanisme is vastgelegd.

Verbindingen waarin verschillende metalen zijn toegepast, vereisen aandacht. Galvanische effecten kunnen de aantasting concentreren op plaatsen waar een onderdeel van weervast staal onder een geleidende vochtfilm in contact staat met roestvast staal, gegalvaniseerd staal, aluminium of een ander metaal. Bevestigingsmiddelen moeten verenigbaar zijn met het voorgeschreven staal en de blootstelling; bovendien moet elk coating- of isolatiesysteem aan de overgang effectief blijven. De aanwezigheid van een patina op weervast staal beschermt een incompatibel metalen paar niet.

In de grond ingegraven, ondergedompelde of voortdurend vochtige locaties moeten als afzonderlijke blootstellingsomstandigheden worden behandeld en niet als gewone atmosferische oppervlakken. Contact met de grond, lekkende nutsvoorzieningen, condensatie in kokerprofielen en spatwaterzones kunnen de droogcyclus verhinderen waarvan de patinavorming afhankelijk is. SCI Guidance Note 1.07, uitgegeven in 2015, noemt voortdurend natte of vochtige omgevingen, blootstelling aan hoge chlorideconcentraties of zoutnevel, geconcentreerde industriële dampen en ingegraven omstandigheden als ongeschikte of beperkte toepassingen voor ongecoat weervast staal.

Bij inspectie moeten de huidige omstandigheden worden vergeleken met de oorspronkelijke ontwerpgrondslag. In de registraties moeten de corrosievorm, de putdiepte, het aangetaste gebied, de toestand van de afwatering, bronnen van verontreinigende stoffen of chloriden en eventuele veranderingen in scheurvorming of vervorming worden vermeld. Een uniforme visuele inspectie volstaat niet wanneer er vermoeiingsgevoelige details aanwezig zijn.

Onderhoudsomstandigheden als onderdeel van het oorspronkelijke ontwerp

Toegang voor onderhoud en voorzieningen voor reiniging moeten vóór de fabricage worden gespecificeerd en niet pas worden toegevoegd nadat corrosie is opgetreden. Ontwerpers moeten afvoeropeningen voorzien die kunnen worden geïnspecteerd en vrijgemaakt, hellingen die geen vlakke waterplassen creëren, openingen die breed genoeg zijn om vuilbruggen te voorkomen en ventilatie waar vocht in omsloten ruimten kan condenseren. Detailtekeningen moeten aangeven hoe water een verbinding verlaat en waar het wordt afgevoerd; een nominale opening is geen afwateringsstrategie als de afstroming naar een ander corrosiegevoelig oppervlak wordt geleid.

De geselecteerde staalsoort en de blootstellingsklasse moeten eveneens met elkaar verbonden blijven. De richtlijnen van FHWA vereisen een locatiespecifieke beoordeling van de bevochtigingstijd, chlorideblootstelling, industriële verontreinigingen, afwatering, geometrie en onderhoudsomstandigheden voordat ongecoat weervast staal wordt geselecteerd. De traditionele chemische samenstelling van weervast staal richt zich op mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor. Onderzoek van FHWA dat in 2011 werd gepubliceerd, rapporteerde dat de meeste weervaste staalsoorten corrosie-indexwaarden volgens ASTM G101 tussen 6 en 7 hadden, terwijl het onderzoek naar verbeterd corrosiebestendig staal was gericht op waarden rond of boven 9,5 voor aanzienlijk betere prestaties in chloridehoudende atmosferen. Dat resultaat ondersteunt screening en materiaalkeuze, maar vormt geen rechtvaardiging voor slechte afwatering.

Een onderhoudsplan moet vastleggen wie afvoeren vrijmaakt, vuil verwijdert, lekkages onderzoekt, putmetingen registreert en beschadigde details herstelt. Het plan moet ook criteria voor een technische beoordeling definiëren: aanhoudende vochtigheid, nieuwe blootstelling aan chloriden, losse of exfoliërende roest, onverwacht doorsnedeverlies, corrosie bij vermoeiingsgevoelige details of een verandering van atmosferische naar ingegraven of spatwaterblootstelling. Herstellingen kunnen bestaan uit het herstellen van de afwatering, het elektrisch isoleren van een galvanisch koppel, het vervangen van beschadigd staal, het afdichten van een lekkage of het aanbrengen van een coating op een plaatselijk gebied. Het schilderen van een zichtbaar geroest oppervlak zonder de vochtbron te verwijderen, verhult het probleem doorgaans in plaats van het te stoppen.

De oorspronkelijke ontwerpveronderstellingen kunnen tijdens de gebruiksduur niet meer opgaan. Een patina is een omgevingsafhankelijk corrosieproduct en geen permanente coating. Inspectie en onderhoud houden de omgevingsomstandigheden binnen het bereik waarvoor het staal, de geometrie en het vermoeiingsontwerp zijn geselecteerd.

Een praktische workflow voor het ontwerp tegen atmosferische corrosie

Ongecoat weervast staal moet worden geselecteerd aan de hand van een reeks beslissingen over locatie, materiaal en detaillering, en niet op basis van de staalsoortbenaming of de verwachte patinakleur. De legering is ontworpen om onder geschikte afwisselend natte en droge omstandigheden een relatief dichte, hechtende roestlaag te vormen. Die laag kan latere corrosie beperken, maar is geen automatische, permanente coating. Aanhoudende vochtigheid, zoutafzettingen, industriële verontreiniging, gebrekkige afwatering of beschutte spleten kunnen ervoor zorgen dat corrosie onder een ongelijkmatige oppervlaktelaag actief blijft.

De workflow moet beginnen voordat de staalsoort wordt geselecteerd en doorlopen tot en met de planning van inspecties. ISO 9223:2012 biedt het kader voor atmosferische corrosiviteit; richtlijnen van FHWA voegen de locatiegebonden vragen toe die een classificatie alleen niet kan beantwoorden.

Classificeer de atmosfeer en identificeer verontreinigingen

Breng eerst het temperatuur- en vochtigheidspatroon aan het staaloppervlak vast, in plaats van uitsluitend te vertrouwen op regionale klimaatgegevens. Registreer de seizoensgebonden temperatuur, relatieve vochtigheid, neerslag, condensatie, mist, vries-dooicycli en perioden waarin oppervlakken zichtbaar of microscopisch nat blijven. ISO 9223:2012 beschouwt de invloed van temperatuur en vochtigheid, zwaveldioxideverontreiniging en atmosferische zoutbelasting als de belangrijkste atmosferische factoren, en classificeert de corrosiviteit aan de hand van corrosiesnelheden in het eerste jaar, gemeten op standaardproefstukken. De resulterende categorie is nuttig voor vergelijking, maar beschrijft niet elke beschutte flens, verbinding of afwateringsroute in een constructie.

De bevochtigingstijd vormt de praktische verbinding tussen klimaat en corrosie. Een constructiedeel dat binnen een uur na regen droogt, heeft een andere blootstelling dan een deel dat gedurende meerdere dagen water onder een spliceplaat vasthoudt. Onderzoek de waarschijnlijke mechanismen waardoor bevochtiging optreedt: directe regen, spatwater, condensatie, mist, lekkende verbindingen, sneeuwopslag en waswater. Bepaal vervolgens of het drogen wordt bevorderd of verhinderd door wind, opwarming door zonnestraling, omhulling of aangrenzende oppervlakken.

Voor het beoordelen van het zoutgehalte is meer nodig dan de vaststelling dat een locatie “dicht bij de kust” ligt. Bepaal de afstand tot de kustlijn, de overheersende windrichting, de blootstelling aan golven of branding, zouthoudende sproeinevel, het gebruik van strooizout en de mogelijkheid van verontreinigde afstroming. Chloriden kunnen zich ophopen op horizontale randen en in spleten, ook wanneer de gemiddelde atmosferische concentratie beperkt is. Een brug boven een met strooizout behandelde weg kan op de onderste flenzen met een groter chlorideprobleem te maken krijgen dan op de bovenoppervlakken.

Ook zwaveldioxide en andere verontreinigingen moeten aan de hand van hun bronnen worden beoordeeld. Breng druk verkeer, verbrandingsapparatuur, chemische verwerking, metaalbehandeling, opslag van meststoffen en industriële emissies in omsloten ruimten in kaart. Zwaveldioxide kan de zuurgraad van het elektrolyt verhogen en de ontwikkeling van de roestlaag veranderen. Stof kan vocht en verontreinigingen vasthouden; roet en procesafzettingen kunnen plaatselijk agressieve corrosiecellen veroorzaken. Ga na of emissies continu, seizoensgebonden of episodisch zijn, want een korte maar herhaalde verontreinigingspuls kan bij een beschutte detaillering van belang zijn.

De ISO-categorie moet daarom worden geregistreerd naast de gemeten of geschatte chlorideafzetting, zwaveldioxideconcentratie, bevochtigingstijd en lokale bronnen van verontreiniging. ASTM G101-04(2010) kan langetermijnverliezen door atmosferische corrosie schatten op basis van kortdurende blootstellingsgegevens en kan de relatieve corrosieweerstand schatten aan de hand van de chemische samenstelling van laaggelegeerd staal. Het is een rekenmethode en geen vervanging voor blootstellingsgegevens of garantie dat een geselecteerd constructiedeel een beschermende patina zal ontwikkelen.

Beoordeel de combinatie van materiaal, geometrie en blootstelling

Beoordeel vervolgens de exacte materiaalbenaming, productvorm en toepasselijke norm. “Weervast staal” is een familiebeschrijving en geen volledige specificatie. Voor bruggenbouw kunnen ASTM A709/A709M-staalsoorten van toepassing zijn, terwijl voor andere constructies benamingen kunnen worden gebruikt die in een nationale productnorm zijn vastgelegd. De chemische grenswaarden, mechanische eigenschappen, diktegebieden, laseisen en leveringstoestand moeten overeenkomen met de toepasselijke editie van de norm. Controleer het materiaalcertificaat en de smeltanalyse, in plaats van ervan uit te gaan dat een bekende staalsoortbenaming in iedere norm dezelfde atmosferische prestaties inhoudt.

De legeringssamenstelling is van belang. Bij de chemische samenstelling van traditioneel weervast staal lag de nadruk op mangaan, silicium, chroom, nikkel, koper, molybdeen en fosfor. In onderzoek van FHWA, gepubliceerd in 2009, werden ook toevoegingen van wolfraam, titanium, aluminium en zeldzame aardmetalen onderzocht. Indexwaarden volgens ASTM G101 bieden een vergelijkende eerste beoordeling: FHWA rapporteerde in 2011 dat de meeste soorten weervast staal waarden tussen 6 en 7 hadden, terwijl het onderzoek was gericht op waarden rond of boven 9,5 voor een aanzienlijk verbeterde weerstand in chloridehoudende atmosferen. Deze cijfers vormen geen universele acceptatiedrempel. Ze laten zien waarom samenstelling, blootstelling aan verontreinigingen en chloridecondities gezamenlijk moeten worden beschouwd.

Beoordeel vervolgens de geometrie als een systeem voor waterbeheer. Elk oppervlak moet een geloofwaardige droogroute hebben. Elimineer waterzakken, niet-afgedichte overlappingen, naar boven gerichte randen, nauwe spleten, geblokkeerde afwateringsgaten en details waarin bladeren, modder of vogelresten kunnen blijven liggen. Zorg voor een positieve afwatering en voldoende ventilatie van omsloten ruimten. Dicht verbindingen af of bescherm ze op een andere manier wanneer water kan binnendringen maar niet kan verdampen. Besteed bijzondere aandacht aan verstijvers, spliceplaten, oplegzones, kokerprofielen, knoopplaten, verbindingshoeken en aansluitingen op beton.

Een visueel aantrekkelijke patina bewijst niet dat een verborgen oppervlak beschermd is. Roestvlekken kunnen wijzen op afstroming vanuit een stabiel gebied, maar kunnen ook duiden op verlies van doorsnede bij een natte verbinding. Evenzo kunnen verschillende tinten oranje, bruin en zwart het gevolg zijn van de blootstellingsgeschiedenis, verontreiniging, vochtretentie of onvolledige stabilisatie, en niet van een betrouwbare prestatiefase.

Wijs toepassingen met voortdurend natte of vochtige blootstelling, contact met de bodem, aanhoudende zoutsproeinevel, geconcentreerde industriële dampen of onbeheerst spatwater met strooizout af, of pas ze aan. SCI Guidance Note 1.07 beschrijft deze omstandigheden als ongeschikt of beperkt toepasbaar voor ongecoat weervast staal. Wanneer de blootstelling niet kan worden gewijzigd, kan een coatingsysteem, een herontwerp van de afwatering, een corrosietoeslag of een andere materiaalstrategie noodzakelijk zijn.

Controleer in deze fase ook de aangrenzende materialen. Koper, messing, roestvast staal, verzinkte onderdelen en aluminium kunnen galvanische effecten veroorzaken wanneer een elektrolyt ongelijksoortige metalen met elkaar verbindt. Het risico hangt af van de oppervlakteverhouding, de elektrische verbinding, de concentratie van verontreinigingen en de afwatering. Isoleer onverenigbare metalen waar nodig, voorkom afstroming van een edeler metaal naar het weervaste staal en specificeer compatibele bevestigingsmiddelen en sluitringen.

Beoordeel ten slotte de constructieve gevolgen en behandel corrosie niet uitsluitend als een visueel probleem. Putcorrosie vermindert de netto doorsnede en veroorzaakt plaatselijke spanningsconcentraties. In de richtlijnen van FHWA voor vermoeiing wordt vermeld dat AASHTO aan onbeschermd basismateriaal van weervast staal één lagere vermoeiingscategorie toekent dan aan vergelijkbaar niet-weervast staal, vanwege putcorrosie. Vermoeiingsgevoelige bruggen, kraanonderdelen, trillende ondersteuningen en dunne elementen hebben daarom expliciete aannamen voor putcorrosie, een classificatie van verbindingen, corrosietoeslagen en toegang voor inspectie nodig.

Leg aannamen voor inspectie en onderhoud vast

In het ontwerpdocument moet worden vermeld wat voor toepassing zonder coating waar moet blijven: de verwachte corrosiviteitscategorie, chloride- en zwaveldioxidecondities, aannamen voor de bevochtigingstijd, de prestaties van de afwatering, ventilatie, de stabilisatieperiode van de patina en uitgesloten blootstellingszones. Ook moeten oppervlakken worden aangewezen waarvan niet wordt verwacht dat ze stabiliseren, zoals voortdurend natte verbindingen of gebieden die aan wegspatwater worden blootgesteld.

Bepaal de eerste inspectie na montage en het daaropvolgende inspectie-interval op basis van de gevolgen, de blootstelling en de onzekerheid. Vroege inspecties moeten letten op waterretentie, onverwachte zoutafzettingen, afstromingsvlekken, beschadigingen tijdens de uitvoering, laszones, spleten en ongelijkmatige corrosie, en niet alleen op de algehele kleur. Meet de putdiepte en het verlies van doorsnede op representatieve en verdachte locaties. Bewaar foto’s en vaste referentiepunten, zodat veranderingen kunnen worden vergeleken.

Onderhoudsinstructies moeten het verwijderen van vuil, het herstellen van geblokkeerde afvoeren, het repareren van lekkende verbindingen en het verwijderen van verontreinigingsafzettingen voorschrijven. Schrijf niet zonder onderscheid wassen voor: opgevangen water kan chloriden naar nieuwe spleten verplaatsen wanneer afwatering en droging niet worden beheerst. Elke reparatiecoating moet worden geselecteerd voor de werkelijke omgeving en toestand van het oppervlak, waarbij grenzen en eisen voor de oppervlaktevoorbereiding worden vastgelegd.

In het document moeten ook activeringsniveaus worden gedefinieerd. Voorbeelden zijn aanhoudende vochtigheid, terugkerende zoutverontreiniging, meetbare putcorrosie die de ontwerptoeslag overschrijdt, scheurvorming bij corrosieputten, geblokkeerde afwatering of vermoeiingsschade nabij gecorrodeerde details. De reactie kan dan bestaan uit het corrigeren van de afwatering, plaatselijke reiniging, aanbrengen van een coating, diktemeting, beoordeling van de belastbaarheid of vervanging.

Geen enkele index, staalsoortbenaming, corrosiviteitscategorie of patinakleur kan deze beoordeling vervangen. Weerstand tegen atmosferische corrosie is een voorwaardelijke prestatie. Het ontwerp is alleen aanvaardbaar wanneer chemische samenstelling, blootstelling, geometrie, constructieve eisen en toekomstige inspecties elkaar ondersteunen.

Bronnen

1. [1]Federal Highway Administration. Improved Corrosion-Resistant Steel for Highway Bridges. Federal Highway Administration research publication, 2011. https://www.fhwa.dot.gov/publications/research/infrastructure/bridge/11062/001.cfm
2. [2]ASTM International. ASTM G101-04(2010), Standard Guide for Estimating Atmospheric Corrosion Data. ASTM International standard, 2010. https://store.astm.org/g0101-04r10.html
3. [3]Steel Construction Institute. Guidance Note 1.07: Weather Resistant Steel. SCI Guidance Note 1.07, 2015. https://www.steelconstruction.info/images/a/aa/GN_1-07.pdf
4. [4]International Organization for Standardization. ISO 9223:2012 Corrosivity of Atmospheres. International Standard, 2012. https://www.iso.org/standard/53499.html
5. [5]Federal Highway Administration. Uncoated Weathering Steel in Bridges. Federal Highway Administration guidance, 2003. https://www.fhwa.dot.gov/bridge/t514022.cfm
6. [6]Federal Highway Administration. Steel Bridge Design Handbook: Design for Fatigue. Federal Highway Administration handbook, 2016. https://www.fhwa.dot.gov/bridge/steel/pubs/nhi16016.pdf
