钢中的合金化元素及其冶金作用

1. 钢中的什么元素才算合金元素？

钢作为铁碳合金

世界钢铁协会将钢定义为含碳量低于 2% 的铁碳合金。这一界限很有用，但并不意味着碳是唯一决定钢性能的元素。商业钢材通常还含有锰、硅、磷、硫和氧，此外还可能含有在炼钢过程中有意加入的元素，或从原材料、废钢、耐火材料及加工过程中残留的元素。

碳占据铁晶格中的间隙位置。碳原子远小于铁原子，因此它们进入铁原子之间的空隙，而不是取代铁原子。即使碳浓度不高，也能改变钢的相组成和硬度，因为碳能够稳定奥氏体，与铁及其他元素结合形成碳化物，并控制冷却过程中形成的珠光体、贝氏体、马氏体和铁素体的数量及分布。

相比之下，大多数金属合金元素以置换方式进入铁中：晶格中的铁原子被锰、镍、铬或其他元素的原子所取代。这种取代会使晶格发生畸变并阻碍位错运动，从而产生置换型固溶强化。Steeluniversity 解释说，这种效应的大小与原子尺寸、可压缩性、化学价态和电负性有关，而不仅仅取决于该元素的质量百分含量。因此，同样的浓度在不同基体相中可能产生不同的强化效果或相变作用。

这种区分并不是绝对的。氮、硼和氢是尺寸较小的间隙原子，而钛、铌和钒等元素可能在某一阶段以置换方式溶解，随后又从固溶体中析出，形成碳化物、氮化物或碳氮化物。因此，一种合金元素可能先通过固溶改变钢的性能，随后通过析出作用产生影响，最终还会影响相变过程。

Steeluniversity 关于普通碳素钢中化学元素的模块指出，硅、锰、硫、磷、铝、铜、锡、铬、镍和钼都会影响钢的性能或加工过程。但它们的存在并不会使所有钢材产生相同的结果。锰既可通过固溶强化和提高淬透性发挥作用，也可与硫结合形成硫化锰。硅可以强化铁素体并充当脱氧剂，但过量的硅会影响延性和相变。硫可通过形成硫化物改善切削加工性能，但拉长的硫化锰夹杂物会降低横向韧性和抗疲劳性能。

铬、镍和钒说明了为什么不能赋予某种元素一个普遍适用的单一功能。铬通常会提高淬透性，并可改善钢材抵抗高温侵蚀、氧化和腐蚀的能力。镍能够强化铁素体钢，并有助于在零度以下温度保持韧性。钒可以形成细小的碳化钒或碳氮化钒颗粒，从而提高强度并影响晶粒尺寸。最终效果取决于该元素是保持在固溶体中、形成第二相、改变相变温度，还是与碳和氮发生相互作用。

有意添加元素、残余元素和杂质

合金元素通常根据其冶金目的来判定，而不是仅仅根据是否能够检测到来判定。炼钢时，钢铁生产者会加入锰以调节硫的行为并提高淬透性，加入铝以去除溶解氧并控制晶粒尺寸，或加入钼以改变淬透性和抗回火软化能力。在微合金钢中，极少量的铌、钛或钒可以控制再结晶，或产生析出强化。这些属于有意添加元素，因为其成分和工艺都是围绕预期效果进行选择的。

残余元素则有所不同。铜、镍、铬、锡和钼可能在使用回收钢或其他炉料时进入某一炉钢中，而并非为了产品的主要设计目的而添加。残余元素并不一定无害。铜和锡可能在热加工过程中导致表面开裂；即使铬和镍并未被规定为主要合金添加元素，它们仍可能改变淬透性和相变行为。某种残余元素是否构成杂质，取决于钢种、允许限值，以及它对制造过程或服役性能的影响。

因此，“杂质”是一个取决于具体背景的术语。磷通常受到限制，因为它可能发生偏析并降低韧性，尤其是在冷却或回火条件不合适的情况下。硫在压力容器钢板中可能是不利元素，但在易切削钢中却可能被有意提高并加以控制。氧对于描述炼钢反应是必要的，但过量的溶解氧会促进氧化物夹杂的形成。相关问题并不只是某种元素是否存在，而在于它位于何处、以何种化学形态存在，以及这种形态是有助于还是损害预期的加工路线。

合金元素浓度相差 1% 就可能显著改变相变行为。 Limited evidence

元素可能在凝固过程中发生偏析。其在枝晶边界、晶界或界面处的浓度，可能不同于炉次化学分析所报告的整体成分。晶界偏析可能改变形核位置、脆化敏感性和相变机制。Nippon Steel 报告称，合金元素浓度仅相差 1%，钢的相变行为就可能发生显著变化，而边界和界面处的元素分布还可能引起进一步变化。名义成分是平均值，并不是材料的分布图。

这一点在 HSLA 钢中表现得尤其明显。铌能够在热轧过程中抑制奥氏体再结晶，使变形得以细化最终形成的铁素体组织。钛形成稳定的 TiN 析出物，在重新加热过程中控制奥氏体晶粒尺寸。钒形成细小的 VC 或 V(C,N) 析出物，在适当的热机械加工后提高屈服强度。如果重新加热使过多的 TiN 溶解，轧制温度超出预定范围，或者碳、氮含量有所不同，那么同样的名义添加量就不会产生相同的显微组织。

不锈钢提供了另一个例子。铬是形成薄而附着牢固的氧化铬钝化膜所必需的；它并不只是一般意义上的“防腐”成分。镍、钼、氮、碳，以及钛或铌等稳定化添加元素，会影响奥氏体稳定性、强度、加工硬化、局部腐蚀抗力、敏化和第二相形成。在不适当的热暴露过程中，碳与铬结合，可能在晶界处形成铬碳化物，使邻近区域贫铬。钛或铌能够结合碳并降低这种风险，但也可能带来自身的析出问题和制造方面的考虑。

为什么浓度和规范很重要

钢材规范规定的不只是元素清单。它还规定成分范围、残余元素限值、力学性能、交货状态、热处理，有时还包括晶粒度或夹杂物要求。例如，EN 10025-2 S355J2 和 ASTM A709/A709M Grade 50 不能仅根据碳含量进行判断；其规定的化学成分和加工路线共同满足特定的强度和韧性要求。钢级 designation 并不能消除允许范围内的差异。

浓度会改变相稳定性和相变动力学。铬、镍、锰、碳和钼能够改变铁素体、珠光体、贝氏体或马氏体形成的温度。在一种成分中形成铁素体—珠光体组织的冷却速率，在另一种成分中可能形成贝氏体或马氏体。热历史同样重要：铸造、热轧、正火、淬火、回火和焊接都会改变溶解、再结晶、析出、晶粒尺寸和偏析。

因此，“含有钒”并不意味着“经过析出强化”，而“含有铬”也不意味着“是不锈钢”。该元素必须以合适的浓度存在于适当的相或化合物中，并且经历能够促成预期反应的工艺历史。化学成分的存在只是分析的起点。只有将成分、分布、相组成和加工过程结合起来，才能确定其冶金目的。

2. 元素改变钢的主要机制

合金元素的作用并不是固定附着于元素周期表中相应符号上的属性。它取决于元素的含量、原子所处的位置、稳定存在的相、元素是溶解还是析出，以及钢材经历过的热历史和机械历史。少量添加某种元素可能改变相变温度，而当同一元素的浓度升高时，则可能形成第二相、改变腐蚀行为或降低延性。

世界钢铁协会将钢定义为含碳量低于2%的铁-碳合金。钢中通常含有锰，同时还含有少量硅、磷、硫和氧。steeluniversity还指出，硅、锰、硫、磷、铝、铜、锡、铬、镍和钼等元素会影响强度、延性、韧性、切削加工性、淬透性、晶粒尺寸以及热处理响应。这些作用通过三个相互关联的机制产生：原子可以强化现有的晶格；新生成的颗粒可以阻碍位错运动；元素还可以改变晶粒、界面、偏析和相变。

固溶强化

固溶强化固溶强化 溶质原子使铁晶格发生畸变并阻碍位错运动所产生的强化。

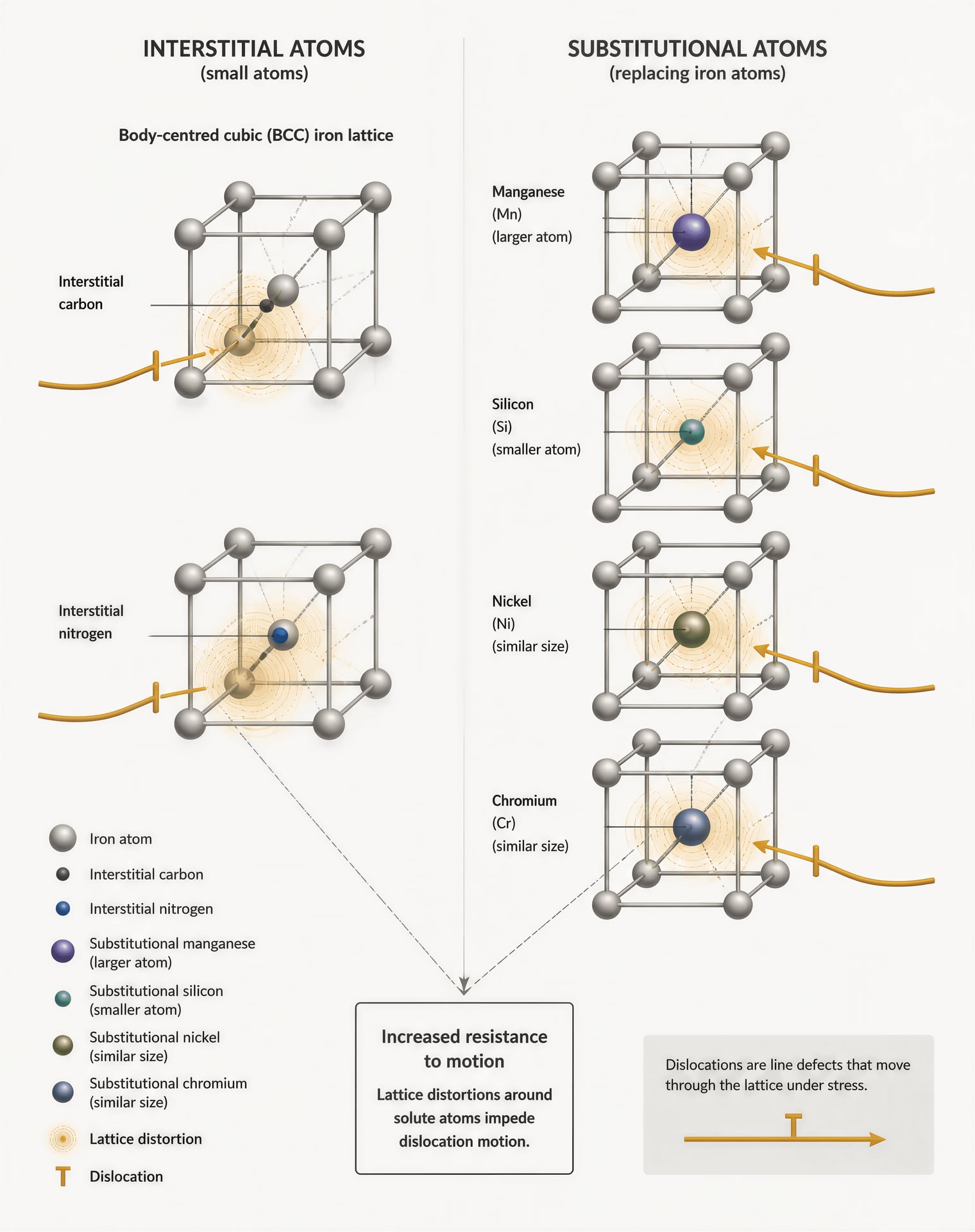

当合金原子分散保留在金属相中，而不是形成独立化合物时，就会发生固溶强化。碳和氮占据铁原子之间的间隙位置。由于它们相对于可用间隙而言尺寸较小，会产生很大的局部应变，因此间隙固溶碳是铁素体中一种强力的强化元素。置换型原子则取代晶格正常位置上的铁原子。锰、硅、镍、铬和钼通常以这种方式发挥作用，但它们最终的分布取决于温度、成分和相组成。

steeluniversity将置换固溶强化描述为晶格畸变的结果。尺寸大于或小于铁原子的元素会对相邻原子产生推挤或拉拽作用，从而在自身周围形成应力场。位错同样带有应力场。当位错遇到畸变区域时，其运动需要额外的外加应力，因此屈服强度会上升。这一作用并不只由原子半径决定。steeluniversity认为，它还与原子尺寸、可压缩性、化学价态和电负性有关。可压缩性会影响周围晶格容纳杂质原子的难易程度，而价态和电负性则会影响溶质元素与铁之间成键的性质和强度。

在比较名义成分相近的钢种时，这一区别十分重要。硅可以显著强化铁素体，同时降低碳的溶解度并改变脱氧行为。锰能够强化铁素体并延迟某些相变反应，但也会与硫结合形成硫化锰，从而避免形成脆性的硫化铁网络。镍可以强化铁素体钢，并在零下温度下保持韧性；铬则能提高淬透性，并有助于提升高温性能、耐腐蚀性和抗氧化性。这些说法描述的是一般趋势，而非必然结果。溶解在铁素体中的铬，与被碳化物固定的铬，其作用并不相同；奥氏体不锈钢牌号中的镍，与低合金铁素体钢中的镍，也会产生不同的结构影响。

固溶强化也不同于简单地增加碳含量。更多溶解碳可以显著提高强度，但过量碳可能降低焊接性，促进渗碳体或其他碳化物形成，并改变马氏体的形成过程。因此，某种元素的有效添加量会受到相稳定性和加工条件的限制。

析出与碳化物形成

析出强化通过弥散分布于基体中的细小颗粒发挥作用。这些颗粒会迫使位错切过析出物或绕过析出物，从而阻碍位错运动。强化效果取决于颗粒的体积分数、尺寸、间距、共格性和分布。细小且间距较小的颗粒群可以显著提高屈服强度；粗大颗粒的阻碍作用较弱，并且可能成为裂纹萌生位置。

碳化物形成是析出的一种重要形式。铬、钼、钒、铌和钛可以与碳结合，而钛、铌和钒还可以形成碳氮化物。据AZoM介绍，碳化钒VC和碳氮化钒V(C,N)是细小析出物，能够提高HSLA钢的屈服强度。它们的强化作用取决于形成时机。在轧制过程中或轧制后析出的颗粒可以阻碍位错，但在长时间加热过程中发生粗化的颗粒，其强化效果会降低。

热处理制度控制着这一机制。在HSLA钢热轧过程中，铌会抑制奥氏体再结晶，使变形得以积累，并形成更细的相变组织。钛会形成稳定的氮化钛TiN析出物，在重新加热过程中控制奥氏体晶粒尺寸。这些作用不同于随后形成的细小VC或V(C,N)析出物。含有这三种元素的钢并不是简单地接受了三种彼此独立的添加；每种元素都会改变其他元素所处的温度和成分条件。

碳化物还可能将有用的合金元素从固溶体中移出。奥氏体晶界处的铬碳化物可能使晶界邻近区域的铬含量局部降低，从而在易发生此类现象的不锈钢中引起敏化，并降低其抗晶间腐蚀能力。钛或铌等稳定化添加元素可以优先结合碳，减少铬碳化物的形成。在适宜的不锈钢成分中，钼可以提高抗局部腐蚀能力；氮能够强化奥氏体并影响抗点蚀性能，但如果超过其溶解度，氮也可能促进氮化物或其他第二相形成。

必须将析出强化与固溶强化和晶粒尺寸控制区分开来。溶解的原子会使母相晶格发生畸变；析出物则会在晶格内部形成物理屏障。晶粒细化能够提高强度，因为晶界会阻碍位错运动，这通常用Hall–Petch关系表示。这些强化作用可以同时发生，但彼此并不可相互替代。即使整体化学分析结果保持不变，使颗粒尺寸增大的热处理也可能降低析出强化效果。

晶粒细化、偏析与界面

晶界并不是显微组织照片上的被动线条。晶界区域具有不同的原子排列、化学成分、扩散速率和相变行为。细晶粒通常能够提高强度，并且往往能够通过限制解理或其他局部变形扩展的距离来改善韧性。晶粒尺寸由凝固、重新加热、变形、再结晶和相变过程共同确定。因此，氮化钛钉扎、铌控制的再结晶以及钒析出，既可以通过颗粒发挥作用，也可以通过晶粒结构影响性能。

偏析使得仅依据炉批质量证明书上列出的平均成分进行判断变得复杂。在凝固过程中，元素会在液相与固相之间发生分配。锰、硫、磷、碳以及其他合金元素可能在枝晶间区域或晶界处富集。后续轧制和热处理可能减弱、重新分配或保留这些成分差异。富集杂质的晶界，其相变速率可能不同于晶粒内部；即使整体铬含量符合名义牌号要求，铬贫化的晶界也可能成为对腐蚀敏感的区域。

Nippon Steel报告称，仅有1%的合金元素浓度差异，就可能使相变行为发生显著变化。这一观察提醒我们，不应将成分范围视为化学性质完全等同的范围。一个百分点的变化可能改变相变温度、淬透性、铁素体、珠光体、贝氏体或马氏体的比例，并改变析出的驱动力。当偏析使某种元素在界面处富集时，局部差异甚至可能比平均成分更加重要。

铬、镍和钒说明了为什么必须将相组成与加工过程结合起来考虑。铬可能保持固溶状态，形成富铬碳化物，或在不锈钢表面形成富铬氧化物钝化膜。镍可以稳定奥氏体、强化铁素体并保持低温韧性。钒可能在重新加热过程中保持固溶，随后形成VC或V(C,N)；也可能形成较粗大的颗粒，对强度贡献很小。最终结果取决于冷却速率、变形制度、重新加热温度、保温时间以及后续热处理。

因此，钢的化学成分只是起始条件，并不能完整解释其性能。材料性能源于成分、晶格应变、析出物群体、晶粒结构、偏析、界面和加工历史之间的相互作用。这就是为什么两种名义成分相近的钢，可能表现出不同的相变曲线、显微组织和力学性能。

3. 碳：主要的间隙合金化元素

碳是钢中主要的间隙合金化元素。世界钢铁协会将钢定义为一种铁–碳合金，其中碳含量低于 2%，并含有锰以及少量的硅、磷、硫和氧。该定义表明碳处于核心地位，但并非一种孤立的成分：当铬、镍、锰、钼或热历史发生变化时，相同的碳含量也可能产生不同的组织和性能。

碳原子远小于铁原子，因此它们占据铁原子之间的间隙，而不是取代金属晶格中的铁原子。这不同于置换型合金化，后者是由锰或镍等元素取代铁原子并使晶格发生畸变。Steeluniversity 说明，置换型强化取决于原子尺寸、可压缩性、化合价和电负性。间隙碳会产生尤其强烈的局部畸变，因为它占据铁晶格中拥挤的间隙位置，从而阻碍位错运动，并改变其周围相的稳定性。

碳含量与相变

碳会改变能够存在的铁相以及这些铁相形成的速率。铁素体具有体心立方晶格，只能溶解少量碳。奥氏体具有面心立方晶格，其间隙位置更加有利，因此能够容纳多得多的碳。因而，将钢加热至奥氏体区可以使碳重新分布，而冷却过程则决定奥氏体最终转变为铁素体、珠光体、贝氏体还是马氏体。

渗碳体，即铁碳化物 Fe₃C，是一种富碳化合物，通常与铁素体一起出现在珠光体以及其他含碳化物的组织中。其分布与其是否存在同样重要。细小的渗碳体颗粒会阻碍位错运动并提高强度；粗大的颗粒和连续的碳化物网络则可能降低韧性或形成优先断裂路径。

当奥氏体冷却速度足够快、能够抑制扩散控制型相变时，就会形成马氏体。碳被截留在铁晶格中，形成畸变的体心四方结构。碳的过饱和度越高，晶格畸变越大，潜在硬度也越高；不过，残余奥氏体、原奥氏体晶粒尺寸、回火以及其他合金元素共同决定最终结果。马氏体并不是简单的“碳硬化铁”。它是特定相变路径的产物。

日本制铁的报告警告称，合金元素浓度仅相差 1%，钢的相变行为就可能发生显著变化。成分还会因偏析和界面富集而在局部发生变化，因此名义成分分析并不能描述铸造、轧制、焊接或热处理构件的每一个区域。锰、铬、镍和钼可以改变相变温度，并延缓铁素体、珠光体或贝氏体的形成。因此，即使碳含量保持不变，它们也会改变获得马氏体所需的冷却速率。

强度、延性、焊接性与淬透性

提高碳含量通常会通过增加珠光体或碳化物含量，以及强化这些组分之间的铁素体，提高铁素体–珠光体钢可达到的硬度和强度。碳含量提高也会增加可用于形成马氏体的碳。其代价通常是延性降低、冲击韧性下降，并且当组织变硬变脆时，对开裂更加敏感。

碳含量与淬透性有关，但二者并不相同。碳决定马氏体能够达到的硬度；锰、铬、镍和钼则通过延缓淬火表面以下更深处的扩散型相变来提高淬透性。碳含量适中但含有足量合金元素的钢，其较厚截面可能比合金元素含量很低的高碳钢更容易淬硬，同时两者所能达到的最大马氏体硬度仍可能不同。必须综合考虑淬火烈度、截面尺寸、奥氏体化温度、晶粒尺寸和回火条件。

回火表明，碳不能被赋予一种永久不变的作用。淬火马氏体之所以硬，是因为碳被困在过饱和晶格中。回火过程中，碳发生扩散并形成过渡碳化物或渗碳体，从而降低内应力和硬度，同时改善韧性与尺寸稳定性。钼可以改变碳化物反应和回火抗性；铬则可以促进合金碳化物的形成。钒、铌和钛可能形成非常稳定的碳化物或碳氮化物，而不是让全部碳都用于形成渗碳体。

随着碳含量和淬透性提高，焊接性通常会下降。热影响区可能冷却形成硬质马氏体，随后可扩散氢会促进冷裂纹产生。锰、铬、钼和镍会增强这种相变响应，这也是焊接工艺通常采用碳当量评估，而不是仅依据碳含量进行评估的原因。根据钢种和厚度，可能需要预热、控制热输入、采用低氢工艺以及进行焊后热处理。

碳还会与 HSLA 钢中的微合金化工艺发生相互作用。AZoM 描述称，铌会抑制热轧过程中的奥氏体再结晶，钛会形成稳定的 TiN 析出物以控制再加热晶粒尺寸，而钒会形成细小的 VC 或 V(C,N) 析出物，从而提高屈服强度。碳含量会影响这些析出物的成分、体积分数和稳定性。因此，成分的微小变化可能同时改变相变行为和析出强化效果。

不锈钢和合金钢牌号中的碳

不锈钢牌号尤其清楚地表明，必须结合整个合金体系来解读碳。铬有助于形成具有保护作用的氧化铬钝化膜，但在敏化温度范围内受热时，碳可能与铬反应，在晶界形成富铬的 M₂₃C₆，通常表示为 Cr₂₃C₆。邻近金属可能因铬贫化而更易发生晶间腐蚀。与标准碳含量的对应牌号相比，ASTM A240 Type 304L 和 Type 316L 等低碳牌号能够降低这种风险，前提是制造和服役条件也得到控制。

“L”牌号表示低碳；这并不意味着碳不再具有冶金作用。在 ASTM 和 UNS 的命名体系中，Type 304L 对应 UNS S30403，而 Type 316L 对应 UNS S31603。Type 304 和 Type 316 等常用牌号仍必须结合适用的产品标准、热处理条件以及实际炉次分析结果进行解读。这些牌号中的镍能够稳定奥氏体，Type 316 成分中的钼可以提高抗局部腐蚀能力，而氮则能够强化奥氏体不锈钢，同时影响相稳定性。

稳定化元素提供了另一种途径。钛或铌可以优先与碳结合，形成 TiC 或 NbC，从而减少可用于形成铬碳化物的碳。Type 321 和 Type 347 等牌号采用了这一原理，但稳定化并不能免除适当热加工和热处理的必要性。铁素体不锈钢和双相不锈钢具有不同的限制：碳可能促进碳化物形成，改变铁素体–奥氏体平衡，并促成损害耐蚀性或韧性的二次相。

在合金钢牌号中，碳可能通过 SAE 1045 等数字体系体现出来，但牌号并不能完整预测材料性能。铬、镍、锰、钼以及加工过程共同决定这些碳最终形成珠光体、贝氏体、马氏体、合金碳化物还是残余奥氏体。碳是主要的间隙元素，而不是唯一的控制旋钮。

4. 普通碳素钢和低合金钢中的锰与硅

世界钢铁协会将钢定义为一种含碳量低于 2% 的铁–碳合金，通常还含有锰以及少量的硅、磷、硫和氧。这个定义描述的是一类材料，而不是固定配方。Steeluniversity 的普通碳素钢模块将锰和硅，以及硫、磷、铝、铜、锡、铬、镍和钼，列为能够影响强度、延性、韧性、切削加工性、淬透性、晶粒尺寸和热处理响应的元素。这些元素的作用取决于具体条件。低碳结构钢中的某一锰添加量，并不会产生与中碳调质钢中相同添加量相同的显微组织。

锰对强度和淬透性的贡献

在普通碳钢中，锰通常既作为合金元素存在，也作为控制硫含量的添加元素存在。在铁素体中，锰通过置换型固溶强化发挥作用：锰原子取代晶格中的铁原子，产生局部应变，从而阻碍位错运动。Steeluniversity 将此类强化描述为晶格畸变的结果，其程度受原子尺寸、可压缩性、化合价和电负性的影响。由此产生的强度提升并不独立于碳含量、晶粒尺寸或加工工艺。因此，即使化学分析结果相同，经过正火、淬火或强烈冷加工的含锰钢，也可能表现出不同的强度和延性。

锰还会提高淬透性。它会延缓奥氏体向铁素体和珠光体的扩散型转变，使冷却过程中更大比例的奥氏体能够转变为贝氏体或马氏体。这就是锰对于需要淬火和回火的中碳钢，以及由于截面厚度而难以实现全截面淬硬的低合金结构钢十分重要的原因。这种作用也有局限。过量锰会在凝固过程中加剧偏析，尤其是在大型铸件截面中，并可能在轧制后促成带状铁素体–珠光体组织。这种化学成分带状偏析可能导致韧性、伸长率和断裂行为出现方向性差异。

锰还是奥氏体稳定化元素。它能够降低相变温度并改变马氏体起始温度，因此不能仅根据碳含量推断所需的淬火速率和回火制度。在 ASTM A572 Grade 50 这类钢种中，锰有助于提高强度并影响加工响应，但规定的力学性能仍取决于轧制工艺、钢板厚度、冷却条件以及完整的化学成分。同样，也不能仅根据 ASTM A36 的锰含量来解读该钢种，仿佛锰元素本身就决定了焊接性或韧性。

晶粒行为又增加了一层限定。锰能够影响奥氏体晶粒长大和相变动力学，但不能替代控轧、正火或微合金元素的析出强化。根据 Hall–Petch 关系，晶粒细化通常能够提高屈服强度和断裂韧性，而粗大晶粒通常会降低低温韧性。最终晶粒结构取决于再加热温度、变形程度、冷却速率，以及锰与碳、氮、铝、铌或钛之间的相互作用。

硅在脱氧和铁素体强化中的作用

硅具有两项尤其重要的功能。首先，硅用于炼钢过程中的脱氧。溶解氧在凝固过程中可能与碳反应生成一氧化碳，从而产生气孔和其他缺陷。硅与氧反应形成含二氧化硅的氧化物，有助于降低可参与该反应的溶解氧含量。这种工艺的有效性取决于完整的脱氧体系：铝、锰、氧势、炉渣工艺和夹杂物去除都很重要。因此，“硅镇静”钢描述的是一种加工和脱氧状态，并不保证具有某种特定的显微组织。

其次，硅通过置换型固溶强化提高铁素体的强度。它使铁晶格发生畸变，提高位错运动的阻力，通常能够在不增加碳含量的情况下提高屈服强度。在需要强度、但又不希望像大幅增加碳含量那样明显损害焊接性和延性的场合，这一作用十分有用。硅还会影响相变和碳化物形成。在若干热处理体系中，硅会延缓渗碳体析出，并改变铁素体、珠光体、贝氏体和残余奥氏体之间的平衡。因此，同一硅含量可能有助于形成某种目标组织，却使另一种组织的形成更加复杂。

硅并非必然有利于韧性。强度提高可能降低均匀伸长率，而脱氧过程中形成的粗大非金属夹杂物如果未得到控制，可能成为裂纹萌生位置。硅还会影响回火响应以及再加热过程中的表面氧化。相关问题并不只是硅是否“提高强度”，而是其强化作用、夹杂物数量及形态，以及相变行为，是否适合该钢的碳含量和热历史。

与硫、碳和热处理的相互作用

锰最明显的相互作用对象是硫。硫优先与锰结合形成硫化锰 MnS，从而避免硫化亚铁集中残留在晶界处。硫化亚铁会产生轧制热脆，因为低熔点薄膜会削弱晶界。MnS 可降低这种危险，但夹杂物并非无害：轧制形成的拉长硫化物会降低横向延性和冲击韧性，并可能成为疲劳裂纹或氢辅助开裂的萌生位置。钙处理、夹杂物形态控制和轧制压下量，可能在不改变总硫含量分析结果的情况下改变其影响。

碳决定了这两种元素作用后果的尺度。在低碳条件下，锰和硅主要改变铁素体强度、珠光体比例、焊接性和相变温度。在中碳或较高碳条件下，锰会提高淬透性，而硅可能改变碳化物析出和回火行为。此时，淬火可能使整个截面形成马氏体，而在其他情况下该截面本会形成珠光体；但硬度提高也会带来更大的淬火开裂风险，除非对回火和冷却过程进行控制。

加工历史的影响可能超过简单的成分规律。正火能够细化并重新调整组织；退火能够降低硬度；淬火能够抑制扩散型产物的形成；回火则以牺牲部分硬度为代价换取韧性和尺寸稳定性。轧制温度和冷却速率决定锰偏析是否会以带状组织的形式显现，也决定含硅钢能否形成预期的铁素体–珠光体组织或贝氏体组织。Nippon Steel 的报告指出，合金元素浓度仅相差 1%，相变行为就可能发生显著变化；而晶界和界面处的偏析则可能改变相变机制。

这种敏感性说明，成分表应结合标准、炼钢工艺和热处理进行解读。正如 Steeluniversity 所述，锰和硅具有重要影响，但对于每一种性能而言，它们都不存在一个对所有情况都适用的确定作用方向。氧控制、硫化物形态、碳含量、偏析、晶粒尺寸以及热历程，共同决定了这些元素在成品钢中实际发挥的作用。

5. 硫、磷、铝、铜和锡：有益作用与冶金风险

世界钢铁协会将钢定义为一种铁碳合金，其中碳含量低于 2%，通常还含有锰以及少量的硅、磷、硫和氧。这些“少量”添加元素仍然可能改变加工行为和服役性能。Steeluniversity 将硅、锰、硫、磷、铝、铜、锡、铬、镍和钼列为会影响普通碳钢强度、延性、韧性、可加工性、淬硬性、晶粒尺寸以及热处理响应的元素。

需要特别说明的是，成分并不是一组彼此独立的开关。某种元素可能溶解于铁素体中、结合成化合物、富集于晶界，或在铸造和轧制过程中重新分布。根据 Nippon Steel 的一份技术报告，合金元素浓度仅变化 1%，就可能显著改变相变行为。当变化影响夹杂物、析出或偏析时，即使更小的变化也可能产生重要影响。

硫与可加工性

硫经常被加入易切削钢中，因为它能够改善断屑效果并降低切削力。其主要冶金载体是硫化锰 MnS。锰会优先与硫结合，从而限制硫化铁的形成，并生成在热加工过程中会发生变形的硫化物夹杂。在切削加工中，这些夹杂物有助于使切屑断裂，而不是形成长而连续的带状切屑。其结果可能是更好的表面光洁度、更低的刀具负荷，以及更稳定的自动化切削性能。

但这种益处也伴随着代价。MnS 夹杂物是钢基体中的不连续区域，其形状、尺寸、数量和取向都会影响力学性能。热轧通常会使硫化物沿轧制方向拉长，从而产生方向性性能。因此，在垂直于轧制方向测得的拉伸延性和冲击韧性可能低于沿轧制方向测得的数值。大尺寸或成簇的夹杂物比细小且均匀弥散的夹杂物危害更大。

当钢中的锰和硫比例不利时，硫还可能降低焊接性并损害韧性。锰对于将硫结合为 MnS 是必要的；如果可用锰不足，硫化铁就可能在高温变形过程中导致热脆。具体响应取决于硫浓度、锰浓度、夹杂物形态、轧制压下量以及最终服役方向。

硫可以改善切削加工性，但可能降低横向延性、冲击韧性、疲劳抗力或焊接性能。 Limited evidence

因此，“硫能改善可加工性”这一说法并不完整。对于围绕易切削钢设计的切削工艺而言，这一说法是正确的；但对于要求高横向韧性、抗疲劳性能或可靠焊接性能的部件，同样的硫添加量可能是不利因素。易切削钢级并不会自动成为更好的结构钢级。其有益作用取决于具体工艺。

磷、韧性与偏析

磷是铁中的置换型元素，能够促进固溶强化。Steeluniversity 解释说，置换强化源于晶格畸变，其程度与原子尺寸、可压缩性、化合价和电负性有关。因此，磷可以提高强度，但强度提高并不保证性能改善：延性和韧性可能下降，尤其是在磷富集于易受损区域时。

主要问题在于偏析。在凝固过程中，磷可能在不断长大的固相与剩余液相之间发生不均匀分配。最后凝固的液体可能发生富集，从而形成磷含量较高的带状区域或局部区域。后续轧制可能将这些成分变化拉伸成带状组织。晶界富集同样十分重要，因为断裂抗力不仅取决于整个炉次测得的平均成分，也取决于晶界的化学成分和结合强度。

磷含量升高与延性降低以及脆性断裂风险增加有关，尤其是在粗晶粒、低温、高约束或其他促脆条件下更为明显。这种影响并不是在任何浓度下都固定不变的惩罚。少量且较均匀地溶解的磷，与相同名义添加量但集中于枝晶间区域或晶界的磷，可能产生不同后果。

加工历史决定风险能够在多大程度上得到缓解。重新加热和轧制可以打散偏析模式、改变晶粒尺寸，并改变第二相的分布，但它们并不能使成分变得无关紧要。热加工后的冷却速率以及后续热处理也会进一步影响最终显微组织。Nippon Steel 关于成分差异达到 1% 就可能大幅改变相变行为的警示说明，仅凭名义化学成分无法预测韧性。

因此，磷处于一个尴尬的位置：它可以增加强度，并可能有助于某些制造工艺；然而，过量或分布不均的磷会降低延性和冲击韧性。正确的评估需要综合考虑钢种、产品厚度、热循环、试验方向以及预期服役温度。

铝、铜和锡作为工艺元素或残余元素

铝通常与钢的脱氧过程密切相关。在炼钢过程中，溶解氧可以与铝反应生成氧化铝 Al₂O₃。去除氧会改变钢液的洁净度和凝固行为，而残余铝含量还可能影响晶粒控制。铝可以与氮结合形成氮化铝 AlN；这些颗粒的尺寸、分布和溶解状态会影响重新加热过程中奥氏体晶粒的长大。这是一种工艺效应，并不意味着在所有热处理制度下都能普遍获得更细的晶粒。

铝含量过高或控制不当，可能形成氧化物夹杂或改变铸造行为。其结果取决于氧活度、氮含量、处理温度、凝固条件以及重新加热工艺。因此，除非明确规定炼钢路线和颗粒群体特征，否则“铝能细化晶粒”这一说法过于宽泛。

Steeluniversity 将铜和锡列为会影响普通碳钢性能的元素，但在许多情况下，它们更多是以残余元素而非有意添加的主要合金元素受到讨论。铜可能来自再生原料，并且当其浓度达到一定程度时，会影响相变、强度、氧化行为和热加工响应。锡可能与同一类原料一同进入钢中，在低浓度下改变钢的行为，或者随着累积而产生更大危害。它们的影响不能仅根据元素名称来判断。

铜和锡对浓度及加工历史尤其敏感，因为它们在熔化、凝固、重新加热和变形过程中会发生重新分布。某一残余含量在一种产品中可能不会造成重要变化，但在另一种具有不同碳含量、冷却速率、表面状态或热加工制度的产品中却可能产生影响。重新加热过程中表面附近的富铜行为，可能与热脆风险特别相关；但其严重程度取决于完整的化学成分和炉内工艺，而非铜含量本身。

实际得到的启示并不是说硫、磷、铝、铜或锡应当始终被降至最低，或始终应当添加。每种元素都可能在受控条件下发挥特定作用，也可能造成缺陷，这取决于它存在的位置、形成的化合物，以及钢所经历的热史和机械加工历史。因此，Steeluniversity 的元素列表是一张变量图谱，而不是一份保证产生特定效果的目录。解读成分时，必须同时考察相组成、偏析、夹杂物形态、晶粒尺寸和加工历史。

6. 铬：淬透性、抗氧化性与钝化

人们常常把铬描述成一种能够简单地“使钢不锈”的元素。这种说法混淆了两种不同的作用。溶解于钢中的铬可以改变相变、淬透性、碳化物形成以及高温强度。清洁且暴露的表面上的铬则可以与氧反应，形成一层薄薄的氧化铬膜，从而减缓进一步的侵蚀。前一种作用属于整体冶金效应；后一种作用属于表面钝化。二者有关联，但不能相互替代。

世界钢铁协会将钢定义为含碳量低于2%的铁—碳合金。铬的添加量则可能从工程钢中的少量合金元素添加，到不锈钢牌号中约10.5%或更高的水平。仅凭成分无法确定最终结果。冷却速率、奥氏体化温度、原始晶粒尺寸、碳活度、偏析、焊接热循环，以及镍、钼、氮、锰和稳定化元素的存在，都会改变铬的实际作用。日本制铁报告指出，合金元素浓度仅相差1%，钢的相变行为就可能发生显著变化；这有助于提醒人们，不应把合金牌号视为对其显微组织的完整描述。

铬在低合金钢和耐热钢中的作用

在低合金钢中，铬通过延迟冷却过程中奥氏体向铁素体、珠光体和贝氏体的转变来提高淬透性。因此，在某一冷却速率下，较厚的截面可能形成马氏体，或形成更大比例的贝氏体；而未合金化的碳钢在相同条件下可能有一部分转变为珠光体。铬并不会使构件的每个区域都具有相同的硬度。最终结果仍取决于碳含量、截面尺寸、奥氏体晶粒尺寸、淬火烈度和回火处理。

铬在铁素体和奥氏体中主要作为置换型溶质存在。Steeluniversity 解释说，置换型合金化通过造成晶格畸变来强化晶格，其作用程度受到原子尺寸、可压缩性、化合价和电负性的影响。因此，铬能够促进固溶强化，但在许多经热处理的钢种中，铬最重要的作用来自相变动力学和碳化物化学，而不只是晶格应变。

碳会改变这种平衡。铬对碳具有很强的亲和力，可以形成富铬碳化物，包括 M${}_{23}$C${}_6$ 系列；其中，M 主要可以是铬，同时也可能含有铁和其他金属元素。在设计适当的耐热钢中，碳化物颗粒有助于抵抗蠕变和晶界滑移。过量或控制不当的碳化物形成可能从周围基体中消耗铬，降低局部耐蚀性，并产生脆性较高或难以焊接的显微组织。

铬还可以提高材料在高温下的抗氧化性。含铬表面能够形成相对致密且附着性较好的氧化膜，从而降低铁继续氧化的速率。但这并不意味着任何含铬低合金钢在空气、蒸汽或燃烧气体中的表现都与不锈钢相同。氧化膜的稳定性取决于铬浓度、温度、气体化学成分、表面状态、热循环，以及氧化膜能否保持连续。硅和铝也能改变高温氧化膜的形成，而镍则会影响相稳定性和热膨胀。

耐热铁素体钢和马氏体铬钢体现了其中的权衡关系。提高铬含量可以改善抗氧化性，但也可能促进铁素体稳定，并改变热处理过程中可形成的奥氏体量。随后，碳、钼、钒、铌和钨可以控制碳化物或碳氮化物的析出以及蠕变强度。在正火、淬火、回火、焊接或长期服役后，即使名义上的铬含量增加，也可能产生不同的结果。

即使铬并非主要强化元素，在 HSLA 钢中也能看到这种成分—工艺关联。AZoM 介绍说，铌能够在热轧过程中抑制奥氏体再结晶；钛能够形成稳定的 TiN 析出物，从而控制再加热时的晶粒尺寸；钒则能够形成细小的 VC 或 V(C,N) 析出物，提高屈服强度。铬通过改变奥氏体稳定性、析出条件和相变温度，与这些合金元素发生相互作用。铬并不是一个孤立的淬透性开关。

不锈钢中的氧化铬钝化

不锈钢的基体中必须含有足够的铬，才能维持具有保护作用的钝化表面。人们熟知的阈值约为质量分数10.5%的铬，但这一数值是分类界限，并不保证材料在服役中的表现完全相同。牌号、表面状态、环境、夹杂物、焊接历史和污染情况都很重要。

铬通过在暴露表面形成一层薄而附着牢固的氧化铬膜，支持不锈钢的钝化。 Strong evidence

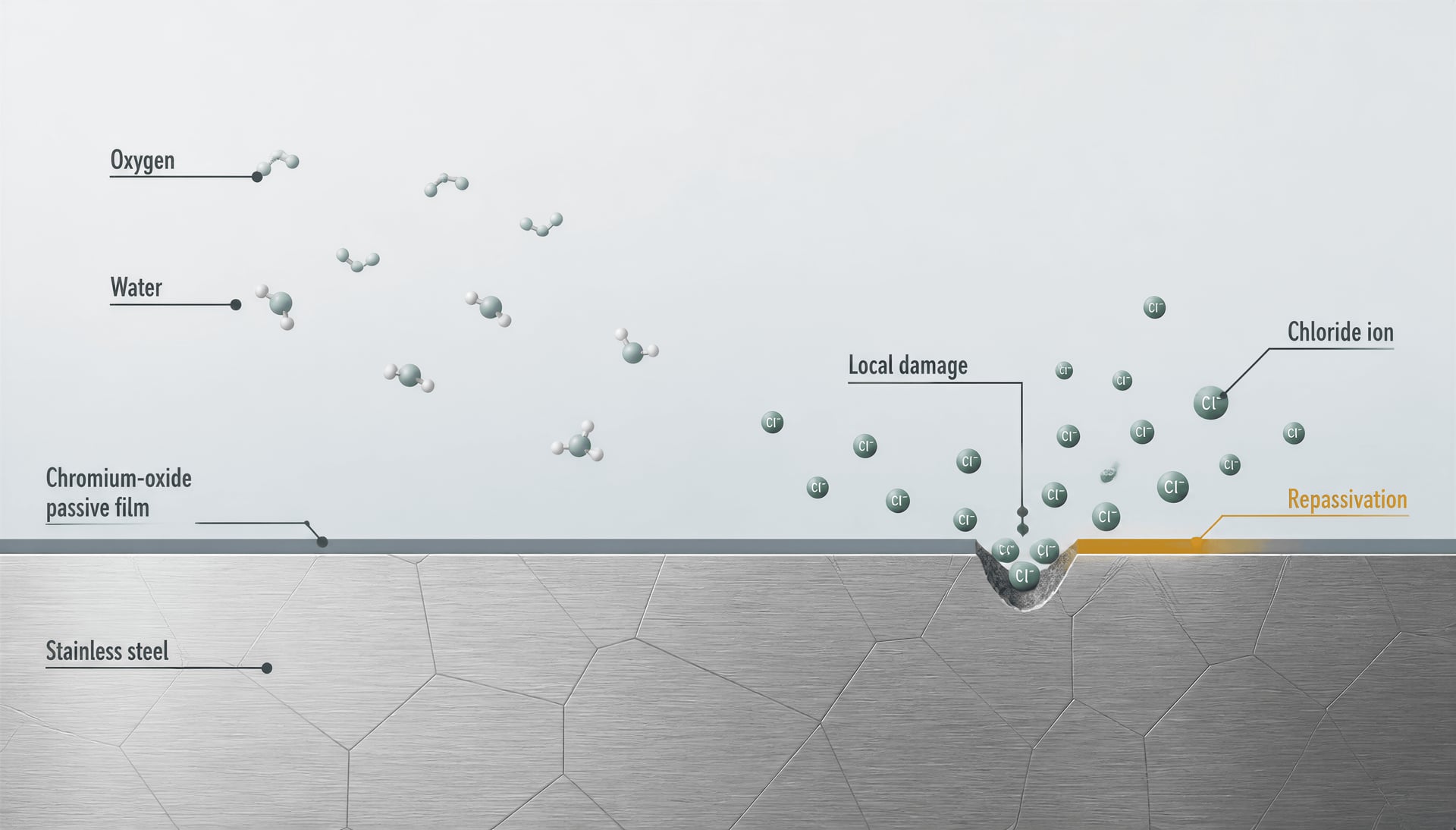

thyssenkrupp Materials 提供的机理说明很直接：铬与氧反应，形成保护性的氧化铬层。这层膜极薄、附着性强，并且在轻微机械损伤后，只要有氧气存在，就能够重新形成。它将富铁合金基体与环境隔开，大幅降低持续溶解的速率。因此，钝化是一种表面反应，而不是整体硬度的提高。

即使钢中含有相当多的铬，如果钝化膜受损或发生化学失稳，仍然可能出现局部腐蚀。氯离子、缝隙、沉积物、酸性条件、铁污染、粗糙表面以及焊接热影响，都可能引发点蚀或缝隙腐蚀。钼能够提高抗氯离子诱导点蚀的能力，这也是 EN 1.4401 / X5CrNiMo17-12-2 和 AISI 316 通常比 EN 1.4301 / X5CrNi18-10 和 AISI 304 更能抵抗此类环境的重要原因。这些牌号标识的是成分范围；它们并不能消除制造过程或服役环境所造成的差异。

镍能够稳定奥氏体，并有助于在室温下保持面心立方结构。它还会影响韧性、加工硬化、热膨胀，以及焊接过程中铁素体与奥氏体之间的平衡。氮能够强化奥氏体不锈钢并改善抗局部腐蚀能力，而钼则有助于提高抗点蚀性能。这些元素的作用取决于其浓度及相互作用。铬提供了钝化所必需的化学基础，但不锈钢的性能是合金及其状态共同决定的系统属性。

铬、碳与敏化

关于奥氏体不锈钢中铬，最重要的警示涉及晶界处的碳。当材料在约500–850 °C范围内受热时，如果碳能够向奥氏体晶界扩散，富铬的 M${}_{23}$C${}_6$ 碳化物就可能在晶界析出。随后，邻近基体中的铬会发生贫化。虽然整体成分中的铬含量可能足以使材料归类为不锈钢，但狭窄的贫铬区可能失去钝化能力，并容易发生晶间腐蚀。

敏化敏化 一种不锈钢状态：富铬碳化物在晶界处形成，使相邻区域中的铬耗尽。

这种状态称为敏化。焊接后尤其需要关注这一问题，因为热影响区可能在敏化温度范围内停留足够长的时间，从而发生碳化物析出。快速冷却可以减少材料在该温度范围内的暴露时间，但实际结果取决于焊接工艺、板厚、热输入、约束条件以及此前的热历史。

EN 1.4307 / X2CrNi18-9 和 EN 1.4404 / X2CrNiMo17-12-2 等低碳牌号降低了可参与反应的碳含量，因此减少了形成铬碳化物的倾向。稳定化牌号则添加钛或铌，使其优先以 TiC 或 NbC 的形式结合碳。这样，基体中就能保留更多可用于钝化的铬。稳定化并非普遍适用的解决方案：过量析出物、不正确的热处理或后续热暴露，都可能造成其他显微组织问题。

碳仍然具有重要作用。它能够强化奥氏体，并有助于提高耐磨性；同时，碳和氮还会影响层错能与加工硬化。困难在于控制碳的去向以及形成哪些化合物。铬、镍、钼、氮、钛和铌可能同时存在，但它们的作用取决于相稳定性、析出、偏析和加工历史。铬对于钝化至关重要，但它并非单独发挥作用；如果不了解加工过程所形成的显微组织，仅凭不锈钢牌号也无法预测其性能。

7. 镍与奥氏体和铁素体行为的控制

镍常被描述为一种强化元素，但这种描述并不完整。镍的作用取决于它是保持溶解于铁素体中、稳定奥氏体、促进混合相组织形成，还是在冷却和制造过程中改变相变路径。同样的镍添加量，既可以改善铁素体压力容器钢的低温韧性，也可以使不锈钢中的奥氏体保持稳定，从而改变加工硬化、焊缝凝固以及变形过程中形成的马氏体数量。

这一差异之所以重要，是因为钢并非只有一种晶体结构。正如世界钢铁协会所定义的，钢是一种含碳量低于2%的铁–碳合金，同时还以较小或较大的含量加入其他元素。镍以置换原子的形式占据铁晶格中的晶格位置。Steeluniversity解释称，置换强化源于晶格畸变，其程度受原子尺寸、可压缩性、化学价态和电负性的影响。因此，镍既会改变位错运动的阻力，也会改变这些位错所经过相的稳定性。

镍作为强化和增韧元素

在铁素体钢中，镍可产生置换型固溶强化。镍原子的尺寸和成键行为不同于铁，因此其存在会产生局部弹性应变场。运动中的位错会与这些应变场相互作用，需要施加更大的应力才能继续移动。与析出硬化或马氏体相变相比，镍引起的屈服强度提升通常较为有限；但镍的价值在于，它能够强化铁素体，同时不会造成过量碳或硬质第二相所导致的严重延性损失。

镍更重要的贡献往往体现在韧性方面。AZoM关于合金钢元素的讨论指出，镍能够强化并增韧铁素体钢，其益处在零下温度下尤为显著。这并不是一条普遍适用的“镍越多，强度越高”规则。镍会影响铁素体向奥氏体的相变、晶粒尺度上的变形，以及解理断裂能够成功发生并与韧性断裂相竞争的温度。在适当的成分和热处理条件下，镍能够降低韧脆转变温度，并帮助铁素体钢在低温服役时吸收冲击能量。

其结果是一种有用的组合：强度提高，同时抗脆性断裂能力增强。这种组合解释了含镍低温钢的应用，例如ASTM A553/A553M所涵盖的9%镍压力容器钢级。它们的性能并非仅由镍决定。碳含量、锰含量、热处理、残余奥氏体、马氏体形貌、晶粒尺寸以及焊接热循环都会影响最终韧性。镍只是受控相组成和微观组织设计中的一个部分。

成分也必须被视为一个窄幅变化的变量，而不是固定配方。日本制铁报告称，仅合金元素浓度相差1%，钢的相变行为就可能发生显著变化。其实际含义十分重要：在不了解完整成分和热历史的情况下，名义镍含量无法预测材料性能。凝固过程中的偏析可能导致局部镍浓度发生变化，而焊接则可能使不同区域经历不同的冷却速率，并相对于母板形成不同的相分数。

铁素体钢中的零下韧性

铁素体钢具有体心立方结构，许多体心立方钢的断裂行为会明显依赖温度。在较高温度下，裂纹尖端的塑性流动能够使裂纹钝化，并支持韧性断裂。随着温度降低，位错运动变得更加困难，解理断裂的竞争能力增强，冲击韧性可能急剧下降。镍的价值在于，它能够使这一转变向更低温度移动。

这种益处不应被误解为完全消除了低温风险。粗大的铁素体晶粒组织、磷偏析、未回火马氏体、焊接缺陷或连续分布的脆性第二相，仍可能导致过早断裂。镍或许能够改善基体的响应，但最终失效可能由其他组织特征控制。细化晶粒尤其重要，因为较小的铁素体晶粒通常会提高解理断裂应力，并降低有效转变温度。

因此，含镍铁素体钢需要进行工艺控制。正火、淬火与回火、临界区处理以及焊接，都会形成不同分布的铁素体、贝氏体、马氏体和残余奥氏体。镍含量会影响相变温度和淬透性，但并不能单独决定最终组织。对于一种板厚，能够形成韧性贝氏体的冷却速率，在另一种板厚下可能形成更硬且容错性更低的组织。

在深冷温度下，强度与韧性之间的区别尤其明显。随着温度降低，强度可能升高，而抗断裂能力却会下降。镍的价值在于，在经过适当设计的铁素体钢中，它能够同时改善这两方面的平衡，而不仅仅是提高材料发生屈服所需的应力。

镍与不锈钢中的奥氏体稳定性

在奥氏体不锈钢中，镍发挥着不同的核心作用：稳定面心立方奥氏体相。铬提供负责不锈钝化的富铬氧化膜，而镍则有助于在热加工、固溶退火和冷却后使奥氏体在室温下保持稳定。UNS S30400，即ASTM A240中的304型，以及UNS S31603，即ASTM A240中通常称为316L型的钢种，都将较高含量的铬与镍结合使用；316L型还含有钼，以提高抗局部腐蚀能力。

奥氏体稳定性会控制制造行为。奥氏体不锈钢通常无法通过传统的淬火硬化得到强化，因为冷却不会使基体转变为普通的碳马氏体。相反，它们主要通过固溶强化、晶粒尺寸控制和冷加工获得强度。稳定的奥氏体在成形过程中仍保持延性，但稳定性不足可能使变形诱发马氏体形成。这种转变会提高强度和加工硬化能力，同时降低尺寸可预测性，并在某些情况下损害耐蚀性能。

Steeluniversity的制造指导将镍视为成分平衡的一部分，而不是孤立的控制因素。铬、镍、碳、氮、钼、锰以及钛或铌等稳定化添加元素，会共同影响相平衡和加工响应。奥氏体稳定性较低的304型合金，在剧烈冷成形过程中形成的应变诱发马氏体可能多于含镍量较高的成分。相反，过高的奥氏体稳定性可能改变焊缝金属的凝固行为，并减少焊接熔敷金属中通常保留的铁素体；保留铁素体有助于降低凝固裂纹敏感性。

制造路线与名义钢级同样重要。热加工温度、固溶退火工艺、冷却速率、变形程度以及焊接热输入，都可能改变铁素体含量、σ相风险、碳化物析出和残余应力。在不适当的热暴露过程中，碳可能在晶界形成铬碳化物，导致敏化；316L等低碳牌号能够降低这一风险，但并不意味着热历史可以被忽略。氮能够强化奥氏体并影响抗点蚀性能，而钼会改变腐蚀行为，但不能简单地作为镍的替代元素。

因此，镍不能被赋予一种必然的单一结果。在铁素体钢中，镍能够提供固溶强化，更重要的是改善零下韧性。在奥氏体不锈钢中，镍能够稳定面心立方相，并改变成形、加工硬化、焊接和相变行为。其作用取决于相组成和加工历史，而不是元素本身的孤立作用。

8. 钼、氮与不锈钢微观组织的稳定性

之所以将钼和氮与铬、镍一并讨论，是因为不锈钢的性能由相互耦合的化学成分与相组成体系控制，而不仅仅取决于铬含量。铬为形成富铬保护性氧化膜提供必要条件；镍影响铁素体与奥氏体之间的平衡；钼改变局部腐蚀行为和相稳定性；氮则同时影响奥氏体稳定性和强度。随后，碳、锰、硅以及制造历史还会进一步改变最终结果。

即使在同一类钢种内部，这一区别也很重要。奥氏体不锈钢的名义成分，并不能唯一决定其在轧制、焊接、成形或热处理后的服役性能。Nippon Steel 报告指出，合金元素浓度仅相差 1%，相变行为就可能发生显著变化。晶界和界面处的偏析也可能导致局部成分不同于整体化学分析结果。

钼与腐蚀相关的合金设计

钼是一种置换型合金元素。正如 Steeluniversity 所解释的那样，置换型强化部分源于晶格畸变，其程度受原子尺寸、可压缩性、化学价态和电负性等因素影响。然而，在不锈钢中，添加钼很少只是为了提高抗拉强度。其更重要的设计作用是提高抗局部腐蚀能力，尤其是在含氯化物环境中抵抗点蚀和缝隙腐蚀。

点蚀抗力当量数 = %Cr + 3.3(%Mo) + 16(%N) 可以比较点蚀抗力趋势，但其本身无法预测使用寿命。 Preliminary evidence

钝化的氧化铬膜可能在局部缺陷处或沉积物下发生破坏。钼会改变金属的化学性质以及这些部位周围的再钝化过程，从而降低微小蚀坑发展为稳定扩展空腔的倾向。因此，合金比较通常会采用诸如 PREN = %Cr + 3.3(%Mo) + 16(%N) 这样的耐点蚀当量关系。该表达式是筛选指标，而不是服役寿命方程。表面状态、氯化物浓度、温度、酸度、夹杂物、焊接氧化以及缝隙几何形状，都可能比成分上的小幅差异产生更大的影响。

常见奥氏体钢牌号之间的对比可以说明这一点，但不能据此将钼视为孤立的保证因素。ASTM A240 Type 304 和 Type 316 都是铬-镍奥氏体不锈钢，但 Type 316 的规定化学成分中含有钼，而 Type 304 则不含。通常与这些成分相对应的 UNS 牌号为 UNS S30400 和 UNS S31600；低碳变体包括 UNS S30403 和 UNS S31603。它们在含氯化物环境中的不同响应，源于铬、镍、钼、氮、碳、夹杂物和加工过程的综合作用，而不是单一的“钼效应”。

钼还会改变相稳定性。相对于镍而言，钼通常具有促进铁素体形成的作用，因此提高钼含量可能缩小奥氏体稳定裕度，或促使焊缝凝固组织中形成铁素体。这种权衡需要通过完整的化学成分和热循环加以控制。焊缝可能以含有一定量 δ-铁素体的状态凝固，而锻轧母材则主要为奥氏体组织。过量铁素体，或铁素体随后转变为脆性金属间化合物，都可能损害韧性和耐腐蚀性。

氮、奥氏体稳定性与强度

氮占据铁晶格中的间隙位置，因此其强化机制不同于钼。氮会产生晶格应变，并与位错发生强烈相互作用。在铬-镍不锈钢中，氮还是一种强效奥氏体稳定元素。因此，氮可以替代部分用于保持奥氏体所需的镍，但具体平衡取决于铬、镍、锰、钼、碳、温度和冷却速率。

这种平衡具有钢种特异性。某种成分在固溶退火后可能保持完全奥氏体组织，但在焊接过程中会形成铁素体；而冷作区域则可能在奥氏体稳定性不足时形成应变诱发马氏体。在许多奥氏体成分中，氮会提高抵抗此类转变的能力，但不能消除低温、变形或不利化学成分的影响。

氮能够提供显著的固溶强化，并可提高屈服强度，同时不会产生与过量碳相关的同类碳化物敏化机制。氮通常还会提高加工硬化能力。在成形过程中，这意味着随着塑性应变累积，金属可能继续快速硬化；强度方面的收益可能伴随更高的成形载荷，以及对控制变形均匀性的更高要求。在服役过程中，较高的加工硬化响应可以提高材料抵抗局部塑性变形的能力，但最终结果仍取决于晶粒尺寸、织构、夹杂物和先前的冷作状态。

氮并非不受加工限制。氮在液态和固态钢中的溶解度取决于温度和成分，过量氮可能促进气孔、氮化物形成或不希望出现的凝固组织。钼和铬会改变化学活度与相稳定性，从而提高某些氮化物形成的倾向。因此，氮可以在基体中支持奥氏体稳定，同时也可能因析出而在局部从基体中被消耗。

第二相与制造过程响应

最常见的敏化机制涉及铬碳化物，通常写作 Cr23C6。该碳化物会在不利的热暴露过程中于奥氏体晶界形成。晶界附近的铬被局部消耗，形成贫铬区，从而使晶间腐蚀更易发生。UNS S31603 等低碳钢种限制了可利用的碳含量；稳定化钢种则使用钛或铌等元素优先结合碳。但这两种方法都不能使焊接过程变得无关紧要：热输入、冷却速率、接头拘束、厚度以及后续热暴露仍然决定着微观组织。

含钼和铬的奥氏体不锈钢还可能在中间温度范围内长时间暴露，或在多次焊接循环过程中形成 σ 相、χ 相、拉夫斯相以及各种碳化物和氮化物。这些相会使铬、钼或氮从奥氏体基体中析出，并可能使材料脆化。因此，一种在固溶退火状态下能够提高耐氯化物腐蚀性的成分，在经历不恰当的制造循环后，耐腐蚀性反而可能降低。

焊接使这种相互作用表现得尤为明显。凝固偏析可能使促铁素体元素集中于枝晶间区域，而氮和镍则会影响焊缝金属以奥氏体、铁素体还是混合组织凝固。过量 δ-铁素体可能降低延性，或促进服役过程中的第二相形成；在某些焊缝金属成分中，铁素体过少则可能提高热裂纹敏感性。焊后清理同样重要，因为热着色可能留下贫铬表面或被氧化物覆盖的表面，即使下方的整体成分并未改变。

同样的原则也适用于热加工和冷加工。固溶退火可以溶解许多不希望出现的析出物，并恢复更加均匀的成分分布，但所需温度和淬冷条件取决于钢种和截面尺寸。冷作通过位错累积提高强度，并可能改变磁响应，或触发亚稳奥氏体中的马氏体转变。任何单一合金元素都不能保证固定不变的结果。必须将钼、氮、铬和镍结合起来考察，同时考虑碳含量、相组成、偏析、析出物历史以及实际制造工艺。

9. HSLA 钢中的钒、铌和钛

高强度低合金（HSLA）钢是最清楚地体现工艺敏感性合金化的例子。少量添加钒、铌或钛，并不只是加入能够产生某一种固定性能的成分。它们的作用取决于浓度、碳和氮的可用量、再加热温度、轧制制度、冷却速率，以及原子在凝固后的分布位置。如果热历史和变形历史不同，炼钢生产者即使向两炉钢中加入相同的元素，也可能获得不同的显微组织。

这种区别很重要，因为这三种元素通过不同的机制发挥作用。钒主要通过在铁素体中析出而提高强度。铌主要改变热轧过程中奥氏体的行为，延迟再结晶，并有助于保留变形所产生的晶粒细化效果。钛则形成极其稳定的氮化钛 TiN，在再加热期间钉扎奥氏体晶界。这些机制可能在同一种钢中同时发挥作用，但它们并不发生在同一阶段，也不会产生相同的显微组织结果。

HSLA 钢级说明了为什么不能把成分表视为性能保证。ASTM A572/A572M 50 级和 ASTM A588/A588M 均通过机械性能和化学成分要求进行规定，但其最终性能还取决于轧制和冷却工艺。World Steel Association 将钢定义为含碳量低于 2% 的铁碳合金；除铁和碳以外的少量添加元素，也可能以不成比例的程度改变相变行为。Nippon Steel 报告称，合金元素浓度仅相差 1%，钢的相变行为就可能出现显著差异。在 HSLA 的添加水平下，析出状态或热历史的更小变化同样可能产生影响。

碳化钒和碳氮化钒的析出

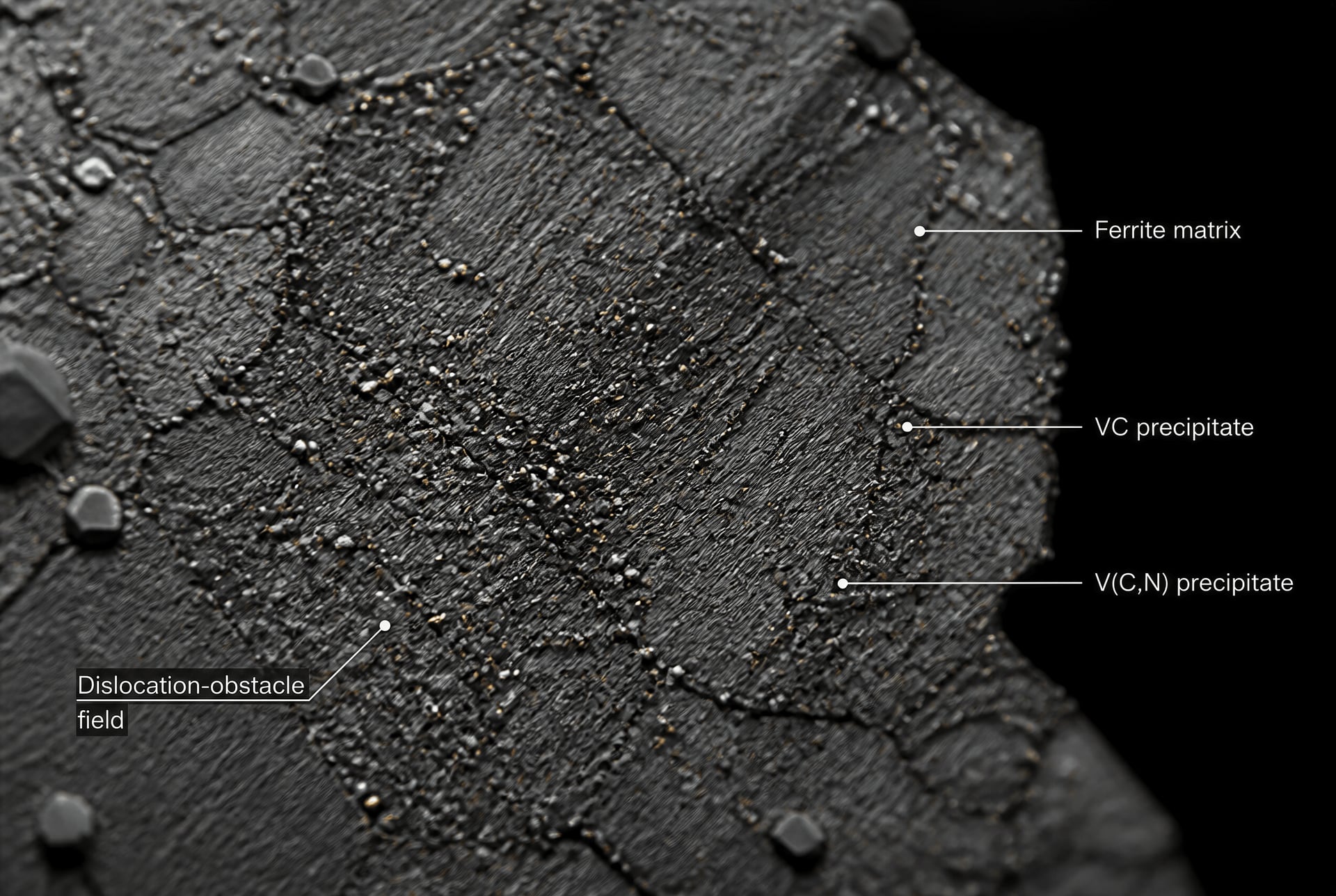

钒主要在以细小碳化钒 VC 或碳氮化钒 V(C,N) 的形式析出时强化 HSLA 钢。在热加工过程中，大部分钒可能仍溶解于奥氏体中。随着钢材冷却并形成铁素体，钒以及碳或氮的溶解度会发生变化。随后，细小颗粒可以在铁素体内部或界面附近形核。这些颗粒会阻碍位错运动，因此需要施加更高的应力才能发生塑性屈服。

这属于析出强化，而不只是固溶强化。溶解在铁晶格中的钒原子会使晶格发生畸变，并且能够促进固溶强化，正如 Steeluniversity 对置换型合金元素的说明。该作用的大小取决于原子尺寸、可压缩性、化学价态和电负性。VC 或 V(C,N) 颗粒的作用则不同：它形成分散的障碍，其尺寸、数密度、共格性和间距决定了位错绕过或穿过这些颗粒的难易程度。

有用的析出物必须细小且数量众多。粗大的碳化钒会消耗合金元素，却无法提供同等的障碍密度；而在温度过高的阶段形成的颗粒，可能在最终铁素体组织形成之前发生粗化。氮可以增加 V(C,N) 的数量，但其作用取决于碳氮平衡，以及其他氮化物形成元素的竞争，尤其是钛和铝。因此，在缺乏析出温度和冷却历史信息的情况下，仅凭名义钒含量，几乎无法判断屈服强度。

当析出与相变相互协调时，钒还可以细化有效铁素体组织。更细的铁素体通常会提高强度，并且往往通过减小解理单元尺寸改善韧性；不过，强度、延性和冲击性能仍取决于完整的成分和加工路线。AZoM 关于 HSLA 冶金的介绍指出，细小的 VC 或 V(C,N) 析出物是屈服强度提高的来源之一。这一说法是准确的，但前提是不能将“添加钒”与“以所需形式发生了析出”混为一谈。

铌与控制轧制

铌的主要作用不同。在控制轧制的 HSLA 钢中，溶解态铌以及铌碳氮化物颗粒会延缓轧制道次之间奥氏体的再结晶。AZoM 指出，铌能够抑制热轧过程中的奥氏体再结晶。其后果十分重要：反复变形可以累积在奥氏体中，而不会被快速再结晶消除。

当轧制在再结晶受到延迟的温度范围内继续进行时，奥氏体晶粒会被拉长，并包含高密度的变形缺陷。冷却时，铁素体会在与这种变形奥氏体组织相关的众多位置形核。由此形成的铁素体可能比普通轧制后形成的铁素体细得多，从而通过晶粒细化提高强度，并有助于保持韧性。霍尔–佩奇关系描述了这一总体趋势：铁素体晶粒尺寸减小会提高抗屈服能力，因为晶界会阻碍位错运动。

铌可以以固溶态、细小铌碳氮化物，或二者结合的状态存在。温度决定哪一种状态占主导。在足够高的温度下，铌碳氮化物可能溶解，使铌以固溶状态延缓再结晶，或在随后发生析出。在较低温度下，颗粒可以形成，并产生钉扎和拖曳作用。每道次的轧制压下量、道次间隔时间、终轧温度以及应变累积，共同决定这些作用能否形成预期的奥氏体组织。

这属于再结晶控制，并不同于铁素体中 VC 所代表的析出强化。铌碳氮化物颗粒可以促进析出强化，尤其是在相变之后；但控制轧制的核心作用，是保留奥氏体中的变形。如果含铌钢在相关再结晶温度范围以上轧制，其形成的晶粒细化效果可能不同于在受控条件下轧制的同铌含量钢。

氮化钛与再加热晶粒尺寸

钛在更早的热处理阶段发挥作用。钛对氮具有很强的亲和力，并形成稳定的 TiN 析出物。根据 AZoM 的资料，这些颗粒控制 HSLA 钢的再加热晶粒尺寸。在板坯或方坯再加热过程中，均匀分布的细小 TiN 颗粒会钉扎奥氏体晶界。晶界移动变得更加困难，因此奥氏体晶粒不会像在缺乏有效钉扎颗粒的钢中那样快速长大。

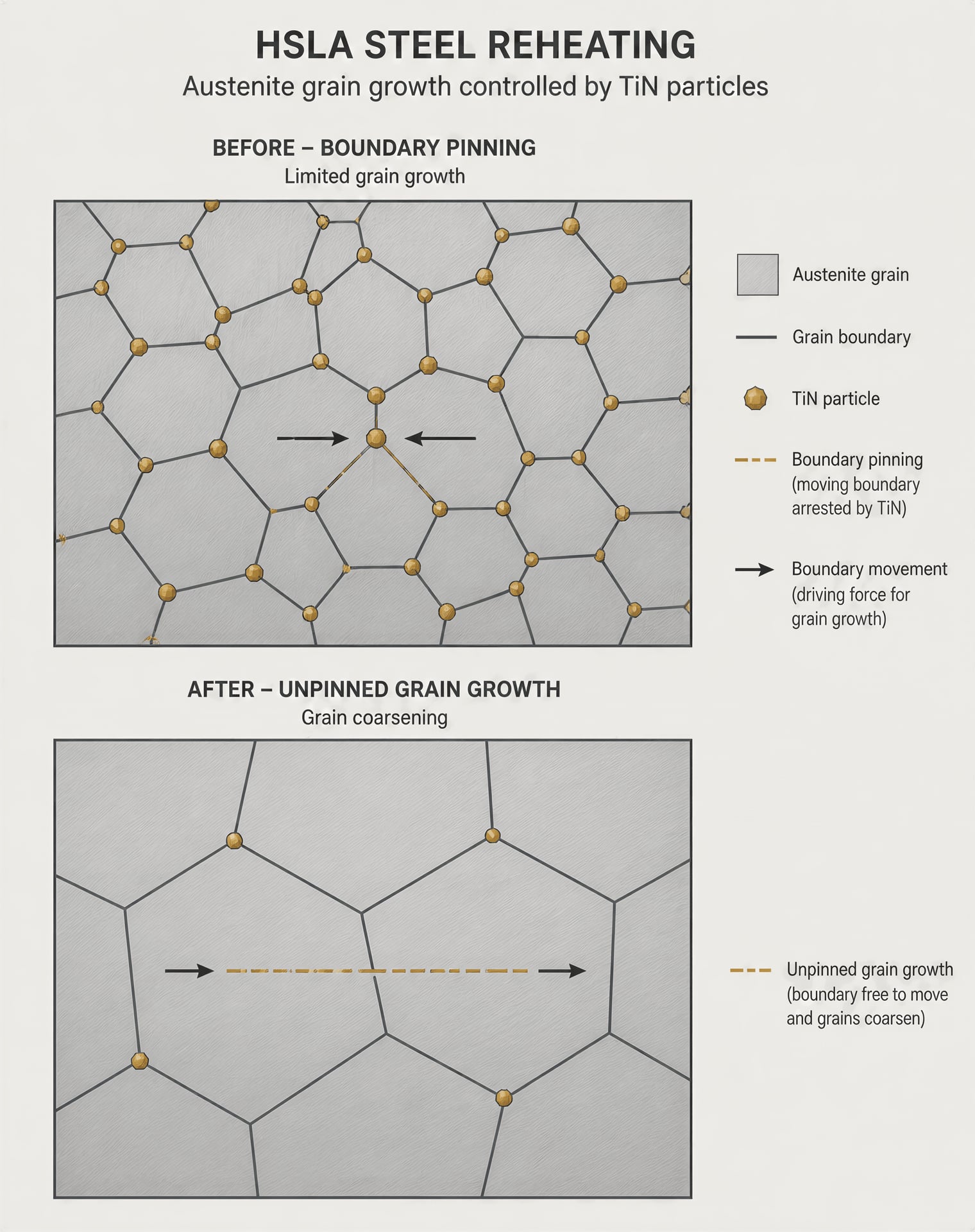

晶界钉扎取决于颗粒的尺寸和分布。数量多且非常细小的 TiN 颗粒具有较大的总界面面积，能够对晶界移动产生显著阻力。粗大的 TiN 颗粒按单位体积计算的效果较弱，并且在某些加载条件下可能表现为脆性夹杂物或裂纹萌生位置。过量钛、过量氮、缓慢凝固或不合适的再加热，都可能使颗粒群体趋向粗大化。仅凭化学添加量，无法确定有益颗粒群体的状态。

因此，钛控制再加热晶粒尺寸，铌控制变形过程中的再结晶，而钒通常通过析出强化相变后的铁素体。这些阶段彼此有重叠，但在分析时应将这些机制区分开来。TiN 钉扎在再加热之前或再加热期间限制晶粒长大；铌在轧制过程中延迟奥氏体再结晶；VC 或 V(C,N) 析出物则在相变后阻碍位错运动。将这三种作用统称为“晶粒细化”，会掩盖使 HSLA 加工得以发挥作用的过程顺序。

元素之间的相互作用会使这一过程更加复杂。钛可以以 TiN 的形式从固溶体中固定氮，从而减少可用于形成碳氮化钒的氮。铌和钒会根据与温度有关的溶解度关系，与碳和氮发生竞争。锰、硅、铝及其他元素会改变相变温度和相稳定性；而铸造过程中的偏析则可能产生不同于名义炉次分析的局部成分。Steeluniversity 模块将这些元素——包括硅、锰、硫、磷、铝、铜、锡、铬、镍和钼——列为影响强度、延性、韧性、晶粒尺寸、淬透性和热处理响应的因素。

实际启示很直接：钒、铌和钛既是合金添加元素，也是工艺工具。它们的浓度确立了可能性；再加热、变形、析出和冷却则决定哪些可能性最终转化为显微组织。这正是 HSLA 规范要求受控生产工艺的原因，也说明了孤立地逐一解释各元素，无法完整说明钢材的性能。

10. 合金元素与相变

钢并不是按照固定配方定义的。世界钢铁协会将钢描述为一种铁–碳合金，其中碳含量低于 2%，并含有锰以及含量较少的硅、磷、硫和氧。这个定义规定的是成分边界，而不是对微观组织的预测。在这一范围内的两种钢，即使经历相同的炉内热循环，也可能产生截然不同的响应，因为合金元素会改变相稳定性、扩散速率、形核位置、析出行为以及相变开始的温度。

这一差异在普通碳钢中具有重要意义，在合金钢牌号中则更加突出。Steeluniversity 将硅、锰、硫、磷、铝、铜、锡、铬、镍和钼列为会影响强度、延性、韧性、切削加工性、淬透性、晶粒尺寸和热处理响应的元素。它们的作用相互耦合。锰、铬、镍和钼能够延迟扩散型相变，而碳则控制充分快速冷却后形成的马氏体硬度。钒、铌和钛还会通过碳化物、碳氮化物和氮化物的析出改变相变行为。

淬透性与硬度

硬度是材料在特定处理后、特定位置处测得的抗力。它在很大程度上取决于碳含量、形成的马氏体或其他硬质相的比例、回火温度以及局部冷却条件。例如，快速淬火的高碳钢可以在表面附近形成硬度很高的马氏体，但这一事实本身并不能说明马氏体组织能深入厚截面多大深度。

淬透性淬透性 钢材在冷却过程中使整个截面形成马氏体的能力；这不同于钢材能够达到的最大硬度。

淬透性描述的是钢在淬火过程中形成马氏体并达到一定深度的能力。这是一种动力学性质，并不是最大硬度的直接衡量指标。锰、铬、镍和钼通常会提高淬透性，因为它们会使时间–温度–转变图中的珠光体和贝氏体转变向更长时间方向移动。这样，较慢的内部冷却速率仍可能在足够长的时间内低于临界相变范围，从而形成马氏体。碳也会产生影响，不过，提高碳含量更直接的作用是提高可达到的马氏体硬度；当碳含量较高时，还可能降低韧性或增加残余奥氏体。

乔米尼端淬试验说明了二者之间的差异。淬火端冷却迅速，通常会形成马氏体；离淬火端越远，冷却速率越低，可能形成较软的珠光体、贝氏体或混合组织。硬度分布同时反映了钢的相变响应以及所形成相的、受碳含量影响的硬度。低碳钢可能具有较高的淬透性，但其马氏体最大硬度有限；而较高碳含量的钢虽然表面可能具有很高的硬度，但如果淬透性较低，在大截面内部可能会出现陡峭的硬度下降。

合金元素并不是单独发挥作用的。铬可以提高淬透性，同时促进富铬碳化物的形成，并改善抗氧化性和耐腐蚀性。镍能够稳定奥氏体并强化铁素体钢，包括提高其在零下温度下的性能；但镍对相变的影响取决于碳、锰、铬含量以及原始奥氏体晶粒尺寸。钒可以通过细小的 VC 或 V(C,N) 析出物提高强度，同时改变可用碳和氮的含量，因而影响奥氏体向铁素体的转变。将这些元素中的任何一种称为必然有效的“淬硬元素”，都会掩盖实际的作用机制。

相变动力学与热历史

相图表明哪些相在平衡状态下稳定，但并未说明实际钢件达到平衡的速度。相变动力学弥补了这一缺陷。缓慢冷却时，奥氏体可能转变为铁素体和珠光体；在中等冷却速率下，可能转变为贝氏体；当扩散受到抑制时，则可能转变为马氏体。最终结果取决于温度路径，而不仅仅取决于最终化学成分分析。

Nippon Steel 的报告尤其清楚地说明了这一局限性：合金元素浓度仅相差 1%，相变行为就可能出现显著差异。这种差异可能改变相变开始曲线的位置、马氏体形成温度、残余奥氏体的含量，或贝氏体形成的温度区间。在许多合金体系中，1% 的差异已经足以产生重要影响；但更重要的结论是：当相变边界附近发生变化时，成分的微小改变可能产生不成比例的影响。

因此，任何关于成分的判断都必须同时说明冷却速率。炉冷截面、空冷板材、油淬棒材和水淬边缘所经历的热梯度不同，即使它们取自同一炉钢，也会形成不同的组织。截面厚度也会改变结果，因为热量会先从表面散失，然后才从核心区域散失。淬火搅拌、转移时间和表面状态还会带来进一步的差异。

最终热处理开始之前，重新加热和轧制还会形成另一段热历史。关于 HSLA 钢，AZoM 报道称，铌能够抑制热轧过程中的奥氏体再结晶。变形奥氏体可以保留扁平化晶粒，从而在随后的冷却过程中增加铁素体形核位置。钛会形成稳定的 TiN 析出物，在重新加热过程中限制奥氏体晶粒长大；其有效性取决于颗粒尺寸、溶解温度以及氮和钛的含量。钒会形成细小的 VC 或 V(C,N) 析出物，提高屈服强度，尤其是在相变过程中或相变之后发生析出时。过度重新加热可能使原本用于控制晶粒尺寸的颗粒溶解，而不合适的冷却则可能阻碍预期的析出响应。

回火会再次改变对组织的理解。淬火马氏体处于过饱和且受应力的状态；回火使碳重新分配，促进碳化物析出并发生回复。同一种淬火硬度的钢，在 200 °C、500 °C 或 650 °C 回火后，可能获得不同的强度、韧性和尺寸稳定性。含铬、钼或钒的合金碳化物可能在较高温度回火过程中析出，因此最终状态不能仅根据淬火时的化学成分进行预测。

晶界偏析与界面

整体成分只是平均值。原子并不总是均匀分布于整个微观组织中。磷、硫、锡、锑和其他溶质可能在凝固、重新加热或相变过程中偏析到奥氏体晶界。晶界的原子排列和能量不同于晶粒内部，因此更容易成为溶质聚集以及新相形核的位置。偏析可能降低晶界结合力，改变铁素体形核，或改变局部相变温度。

铁素体、奥氏体、贝氏体、马氏体与析出物之间的界面也具有不同于名义合金成分的化学场。碳可以从正在发生相变的相中分配到奥氏体中；锰和铬属于置换型元素，重新分配的速度可能较慢。一个元素富集、另一个元素贫化的界面，可能在局部促进或延缓相变。因此，同一种钢中可能存在具有不同相变顺序的区域，尤其是在夹杂物附近、原始奥氏体晶界处、焊接热影响区以及铸造形成的偏析带中。

界面控制的不仅是相的形成。细小的 TiN 颗粒能够钉扎奥氏体晶界；固溶态或以析出物形式存在的铌会限制再结晶；VC 和 V(C,N) 颗粒会阻碍位错运动并提高屈服强度。硫化物夹杂可以提供形核位置，但也可能降低韧性，具体取决于其形貌和取向。在不锈钢中，表面附近必须保持足够的有效铬，才能维持氧化铬钝化膜；而镍、钼、氮、碳以及稳定化元素则会影响奥氏体稳定性、加工硬化、敏化和第二相形成。

因此，化学分析只是起点。关于某种元素的有意义表述，必须明确其浓度范围、所在相、偏析状态、析出物数量、晶粒尺寸、冷却速率、重新加热和轧制制度以及回火状态。在缺少这些变量的情况下，“铬提高硬度”或“镍改善韧性”并不是一个结果，而是不完整的假设。

11. 通过钢种和标准解读合金化学成分

钢材牌号是一段经过压缩的信息，并不是对材料的完整描述。它可能表示某个化学成分系列、强度等级、不锈钢分类、产品形态或规范类别。适用标准则规定了缺失的条件：允许的化学成分、抗拉和屈服要求、伸长率、冲击试验、热处理状态、尺寸规则、取样方法以及试验温度。因此，仅凭名称进行判断，可能得到化学上看似合理、但在技术上错误的材料识别。

世界钢铁协会将钢定义为含碳量低于2%的铁—碳合金，其中还含有锰，以及含量较低的硅、磷、硫和氧。Steeluniversity列出的会影响普通碳钢性能的元素包括硅、锰、硫、磷、铝、铜、锡、铬、镍和钼。这些元素的作用并非彼此独立。碳含量的微小变化可能改变材料对铬的响应；镍可以改变奥氏体稳定的温度范围；钼能够改变碳化物析出和回火响应；而加工过程则可能决定相同名义化学成分最终形成铁素体、珠光体、贝氏体、马氏体或它们的混合组织。

成分限值与牌号逻辑

应从完整牌号以及对其进行规定的文件入手。需要提出四个问题：适用哪项标准，涵盖哪种产品形态，规定了何种交货状态或热处理状态，以及合同采用标准的哪个版本？图纸上印制的牌号可能只表明一个材料系列，而将所需状态留给单独的采购条款或工程条款规定。即使板材、棒材、锻件、线材、管材和铸件属于大致相似的合金系列，它们也可能具有不同的限值和试验要求。

化学成分通常以范围或最大值表示，而不是以固定配方表示。碳含量可能由一个最大值限定，而锰、铬、镍或钼可能同时规定下限和上限。“最大值”十分重要。它并不意味着每炉钢都含有该含量，也不意味着中间值就是规范要求。磷、硫、铜、锡和氮等残余元素可能受到限制，因为它们会影响韧性、焊接性、热脆性、腐蚀行为或相稳定性。

牌号所编码的也可能是性能等级，而不是精确的化学成分。高强度低合金钢（HSLA）的规范可能允许采用多种合金化策略，以达到规定的屈服强度和韧性。一家生产商可能更多依靠铌和控轧；另一种获准的化学成分则可能通过钒析出，或通过不同的锰—硅配比获得强度。牌号本身并不能揭示轧制制度、冷却速率、晶粒尺寸或析出相的数量和分布。

在接近相变边界时，这一区别尤其重要。日本制铁报告称，合金元素浓度仅相差1%，相变行为就可能发生显著变化。这种变化可能改变相变开始温度、淬透性、残余奥氏体含量，或贝氏体和马氏体的比例。整体化学分析也不是全部信息：晶界和界面处的偏析可能改变相变开始的位置以及占主导地位的机制。即使某炉钢满足相同的化学成分限值，在经历不同的再加热、轧制、冷却或回火历史后，仍可能呈现不同的显微组织。

置换型元素占据晶格中的正常位置，并通过使晶格发生畸变而实现强化。Steeluniversity将这一作用与原子尺寸、可压缩性、化学价和电负性联系起来。碳和氮主要作为间隙固溶元素存在，会产生强烈的局部应变，并与位错、空位以及合金碳化物或氮化物发生相互作用。牌号记录的是浓度，却很少记录决定最终性能的空间分布。

碳、铬、镍和钼合金系列

普通碳钢的定义基于相对有限的合金化概念，但“普通”并不意味着化学成分中没有其他元素。锰有助于固溶强化并与硫结合，而硅会影响脱氧和强度。在受控成分中，硫可以改善切削加工性，但可能降低横向延性。磷能够提高强度，却可能损害韧性。铜、锡、铬、镍和钼可能作为残余元素存在，也可能是有意添加的合金元素，其重要性取决于含量和加工过程。

低合金钢通过受控添加一定量的元素，改变淬透性、强度、韧性、回火抗力、耐磨性能或耐腐蚀性能。铬能够提高淬透性，并可改善高温性能、抗氧化性和耐腐蚀性，但其作用取决于碳活度、其他竞争性碳化物形成元素以及热循环。镍能够提高铁素体钢的强度和韧性，尤其对零下温度冲击韧性具有重要贡献。钼可以提高淬透性和回火抗力，并能改变碳化物析出；在若干不锈钢腐蚀体系中，钼也具有重要作用。

铁素体不锈钢和奥氏体不锈钢说明，不能将元素名称理解为必然形成某种结果。铬为形成保护性氧化铬膜提供基础，但耐腐蚀性取决于表面铬活度、环境化学条件、制造过程、夹杂物以及钝化膜所受的损伤。镍能够稳定奥氏体，而氮既可以强化奥氏体不锈钢，也会影响相平衡。碳可能提高强度，但在不适当的热暴露过程中会与铬结合，降低晶界附近的铬含量并导致敏化。添加钛或铌可以固定碳、降低这一风险，不过稳定化元素的添加也会影响焊接响应、析出相和第二相。

因此，同一种合金元素可能产生相反的工程后果。在铁素体合金中，铬可能促进铁素体和碳化物的形成，而镍可能抑制铁素体并支持奥氏体形成。钼可以改善奥氏体不锈钢的局部腐蚀抗力，但其与铬、镍、氮以及热历史之间的相互作用，会影响σ相或其他第二相的形成。系列名称能够表明预期的相组成；但在每一种制造工艺之后，它并不能保证形成单一的显微组织。

HSLA钢使加工过程的依赖性更加明显。在热轧过程中，铌可以抑制奥氏体再结晶，从而通过变形细化最终形成的铁素体组织。钛会形成稳定的TiN析出物，有助于控制再加热时的晶粒尺寸。钒会形成细小的VC或V(C,N)析出物，从而提高屈服强度。这些机制都需要适当的溶解、轧制、冷却和析出条件。以粗大颗粒形式存在的添加元素，无法提供与细小且分散良好的析出物群体相同的强化效果。

为什么钢种名称不能替代材料要求

钢种名称应被视为指向某项规范的索引，而不是规范本身的替代物。适用文件可能要求在规定厚度范围内达到最低屈服强度、规定抗拉强度区间、最低伸长率，以及在指定温度下达到规定的夏比冲击功。文件还可能规定正火、调质、热机械控制、退火或固溶处理等交货状态。缺少这些条款时，“同一钢种”可能描述具有不同强度、韧性、焊接性和残余应力的材料。

试验条件属于材料要求的一部分。屈服强度会随试样取向、厚度、应变速率和试验方法而变化。冲击功高度依赖温度和缺口取向。化学分析可能取自钢包样或成品样，而两者的验收规则可能不同。热处理记录、表面状态、超声检测、晶粒度要求以及补充冲击试验，对于服役性能的重要性可能超过材料旁边印制的一小段牌号信息。

因此，可靠的解读应从牌号转向标准，从标准转向化学成分和力学性能限值，再从这些限值转向加工历史和预期服役条件。应将炉次分析结果与允许范围进行比较，确认产品形态和状态，核对规定的试验，然后进一步判断这些条件预期会形成何种显微组织。这样可以避免将系列标签误认为性能保证。化学成分规定了可能性；相稳定性、偏析、析出以及制造历史则决定这些可能性中的哪一种最终成为手中的钢材。

12. 预测元素冶金作用的实用方法

合金元素并不自带某种固定性质。铬不只是“耐蚀元素”，钒也不单纯是“强化元素”，而硫也并非总是有害。最终结果取决于原子最终所处的位置、存在的相、钢材的加工方式，以及构件将要经历的温度和环境。

因此，有效的预测应从一系列问题入手，而不是罗列彼此孤立的作用。首先确定元素的位置，然后识别它能够启动或抑制的机制，最后根据成分、热历史、变形历史和服役条件检验这一解释是否成立。

询问元素所处的位置

第一个问题是物理位置：在凝固和加工之后，该元素位于何处？

元素可能以置换型溶质的形式留在铁素体或奥氏体中，占据间隙位置，与碳或氮结合形成碳化物或碳氮化物，偏聚到晶界，在氧化膜中富集，或形成独立的第二相。同样名义含量的添加元素，由于所处位置不同，可能产生不同的结果。

置换型原子会在晶格中取代铁原子。Steeluniversity 将其强化作用描述为晶格畸变，其程度与原子尺寸、可压缩性、化学价态和电负性有关。因此，锰、硅、镍和铬即使以较为均匀的固溶状态分布，也能够强化铁素体。它们的作用并不单由原子尺寸决定：基体相、浓度以及与碳和其他溶质之间的相互作用同样重要。

碳和氮的行为有所不同，因为它们占据间隙位置，并产生强烈的局部应变场。如果它们保持溶解状态，就可能提高强度并改变相变行为。如果它们与铬、铌、钛或钒结合，相关作用则转变为析出或相控制。两者之间的区别至关重要。固溶状态的钒能够影响淬透性和相变动力学，而细小的 VC 或 V(C,N) 颗粒则会阻碍位错运动并提高屈服强度。

颗粒本身也很重要。AZoM 将稳定的 TiN 析出物列为控制 HSLA 钢再加热晶粒尺寸的一种手段。凝固过程中形成的粗大 TiN 与细小且均匀弥散的析出物并不等效。前者强化作用有限，还可能成为裂纹萌生位置；后者则能够钉扎奥氏体晶界。因此，必须综合考虑位置、尺寸、数量密度和稳定性。

元素在晶界处的存在又带来另一组可能性。磷、硫、锡和锑可能在冷却或热处理过程中发生偏聚。即使整体成分看似不高，这种偏聚仍可能削弱晶界、改变形核过程或改变断裂行为。均匀基体中无害的元素，在界面处富集时可能造成损害。

铬说明了为什么必须确定相关的相或膜。在不锈钢中，表面区域含有足量的铬，有助于形成一层薄的富铬氧化膜，从而减缓进一步的氧化和溶解。镍、钼和氮能够改变相平衡，并强化或稳定奥氏体；而碳以及钛或铌等稳定化添加元素则会影响碳化物形成和敏化。若表面膜受到破坏、晶界附近的合金元素发生贫化，或第二相消耗了铬，仅凭铬含量本身并不能预测耐蚀性能。

识别相互竞争的机制

确定元素的位置后，应进一步询问究竟是哪种机制在控制该性能。主要候选机制包括晶格畸变、析出、晶粒细化、相变延迟、钝化以及奥氏体稳定性的变化。多个机制可能同时发挥作用，而且彼此之间可能相互对抗。

溶解的置换型元素能够使位错运动更加困难，从而提高强度。同样的畸变可能降低延性，但这种结果并非必然：如果晶粒细化或有利的相平衡抵消了固溶元素带来的不利影响，少量添加元素也可能在几乎不损失伸长率的情况下提高强度。例如，硅和锰能够强化铁素体，而锰还会改变奥氏体稳定性和相变温度。

析出会产生不同的响应。细小颗粒能够阻碍位错并钉扎移动的晶界。在 HSLA 钢热轧过程中，铌会抑制奥氏体再结晶，使变形得以累积，并有助于形成细化的相变组织。氮化钛能够在再加热过程中控制奥氏体晶粒尺寸。钒则会形成细小的 VC 或 V(C,N) 析出物，提高屈服强度。这些机制取决于析出温度、颗粒尺寸、再加热过程中的溶解情况以及冷却速率。如果碳氮平衡、轧制制度或回火处理不合适，名义上的钒添加量并不能保证获得有效的析出强化。

相变延迟可以通过推迟铁素体、珠光体或贝氏体的形成，使其在较低温度下才开始转变，从而提高淬透性。铬和钼通常以这种方式发挥作用，但其效果取决于完整的合金成分和奥氏体晶粒尺寸。某种钢材在一个截面厚度下可能具有较深的淬硬层，而在另一种厚度下却未必如此，因为冷却速率决定了哪些相变有足够时间发生。

奥氏体稳定性则通过另一条途径引起性能变化。镍能够稳定奥氏体，并强化和增韧铁素体钢，尤其是在零下温度下；但在不锈钢牌号中，镍与铬、碳、氮和锰之间的平衡，有助于决定组织是完全奥氏体、铁素体还是双相组织。过量或控制不当的添加可能促进不希望出现的第二相。与此同时，钝化是一种表面过程，而不是普通的体相强化。富铬氧化膜可能提高耐蚀性，却几乎不直接影响抗拉强度。

这些机制可能彼此冲突。碳化物能够提高硬度，却可能从基体中夺取铬，从而损害局部耐蚀性。晶粒细化能够同时改善强度和韧性，而粗大析出物则可能产生相反效果。硫通过形成硫化锰夹杂物能够改善切削加工性，但这些夹杂物可能降低横向延性和腐蚀疲劳抗力。

检查成分、加工过程和服役温度

下一步检验是定量分析。不要只问某种元素是否存在，而要问其含量是多少、与其他元素的平衡如何，以及它位于哪一种相中。Nippon Steel 的报告提醒说，即使合金元素浓度仅相差 1%，钢的相变行为也可能发生显著变化。这种差异可能改变临界温度、各相比例、偏聚情况、析出物稳定性，或可用于发生相变的时间。

加工过程可能主导名义化学成分所产生的影响。凝固过程控制偏聚和夹杂物形成。热轧过程控制再结晶和织构。再加热可能使 TiN、NbC 或 VC 溶解，也可能使其保持不变。冷却速率决定奥氏体是转变为铁素体、珠光体、贝氏体还是马氏体。淬火和回火会重新分配碳并释放应力，而焊接会产生局部热循环，可能形成粗晶、硬化区或敏化区域。

还必须单独检查服役温度。在制造过程中稳定的析出物，可能在高温长期暴露期间发生粗化。在室温下稳定的奥氏体，可能在变形或零下冷却过程中发生转变。不能根据镍在室温下对抗拉强度的贡献，推断其对低温韧性的贡献。耐蚀性同样取决于环境：氯化物暴露、酸度、电位、缝隙和温度，都可能决定钝化能否保持。

因此，最终的诊断框架是：确定元素位于固溶体、碳化物或碳氮化物、晶界、氧化膜还是第二相中；识别起主要作用的机制是晶格畸变、析出、晶粒细化、相变延迟、钝化，还是奥氏体稳定性的变化；然后检查元素浓度、热加工过程、机械加工过程和服役温度。只有完成这些检查之后，才能预测强度、延性、韧性、耐蚀性、切削加工性、淬透性或热处理响应。
