الفولاذ المقاوم للصدأ ثنائي الطور: البنية المجهرية، والدرجات، والتطبيقات

ما يعنيه الفولاذ المقاوم للصدأ ثنائي الطور

التعريف الفريتي–الأوستنيتي

الفولاذ المقاوم للصدأ ثنائي الطور هو سبائك قائمة على الحديد، تحتوي على الكروم والنيكل والموليبدينوم، ومصممة بحيث تضم الفيريت والأوستنيت بنسب حجمية متقاربة. ومن الأهداف الشائعة أن تبلغ نسبة كل منهما نحو 50%، وفقًا لما أوردته منظمة World Stainless والمنتدى الدولي للفولاذ المقاوم للصدأ في عام 2024. ولذلك، يصف مصطلح ثنائي الطور البنية الطورية، كما يصف عائلة كيميائية أيضًا. يعزز الكروم مقاومة التآكل وتكوّن الفيريت؛ بينما يعزز النيكل تكوّن الأوستنيت؛ ويحسن الموليبدينوم مقاومة التآكل الموضعي، مع تأثيره أيضًا في استقرار الأطوار. ويُضاف النيتروجين كثيرًا لأنه يقوي الأوستنيت، ويزيد مقاومة التنقر، ويساعد على استعادة الأوستنيت بعد المعالجة عند درجات الحرارة المرتفعة.

لا تظهر الطوران على هيئة مزيج عشوائي. ففي المقاطع المصقولة والمُخَرَّشة، يشكل الفيريت والأوستنيت عادةً مناطق ممدودة أو شريطية أو صفائحية، تنتج عن الدرفلة على الساخن والتحول اللاحق. وقد يظهر الأوستنيت على هيئة جزر أو حبيبات ممدودة داخل مصفوفة فريتية، في حين يعتمد الشكل الدقيق على التركيب، وسماكة المقطع، ومقدار الاختزال بالدرفلة، والتخمير بالمحلول، ومعدل التبريد. ولا تُعد البنية المرئية مجرد مظهر ميتالوغرافي. إذ يؤثر شكل الحبيبات، واستمرارية الأطوار، والكسر الطوري الموضعي في انتشار الشقوق، ومسارات التآكل، وسلوك اللحام، والتباين الخواصي الميكانيكي.

يُسمى النوع 2205 عادةً بالفولاذ ثنائي الطور 22Cr لأن محتواه الاسمي من الكروم يقترب من 22%. ويُعد UNS S32205 التعيين المألوف المرتبط بهذا النوع. ويغطي المعيار ASTM A928/A928M الأنابيب المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي والفريتي/الأوستنيتي، الملحومة بالاندماج الكهربائي والمزودة بمعدن حشو، كما يحدد UNS S32205 في مواصفات المنتجات المشار إليها فيه. غير أن اسم النوع وحده لا يثبت أن كل مكوّن يحتوي على التوازن المرغوب بين الفيريت والأوستنيت. فما زال شكل المنتج، والمعالجة الحرارية، وإجراء اللحام، ومتطلبات الفحص عوامل مهمة.

يُتنبأ بالكسور الطورية باستخدام مخططات التركيب، وأدوات حساب اتزان الأطوار، وطرائق تقييم معدن اللحام. وتُعد مخططات شيفلر وديلون أدوات تاريخية مفيدة لتقدير الفيريت انطلاقًا من كيمياء السبيكة، في حين يُطبَّق مخطط WRC-1992 كثيرًا للتنبؤ بفيريت معدن اللحام. ويمكن للحسابات الديناميكية الحرارية فحص استقرار الأطوار ضمن نطاق درجات الحرارة، وتحديد الظروف التي قد تؤدي إلى تكوّن طور سيغما، أو طور كاي، أو النتريدات، أو الكربيدات، أو الأوستنيت الثانوي. وتوجه هذه الأساليب عملية الإنتاج، لكنها لا تحل محل الفحص الميتالوغرافي أو اختبارات التآكل.

لماذا يُوازَن الطوران عمدًا

السبب في استهداف الطورين عملي. إذ يساهم الفيريت في زيادة مقاومة الخضوع، وتوفير مقاومة مفيدة للتشقق الناتج عن التآكل الإجهادي بالكلوريدات، وتقليل الاعتماد على النيكل مقارنةً بالسبيكة الأوستنيتية بالكامل. أما الأوستنيت فيساهم في المطيلية، والمتانة، وقابلية اللحام، ومقاومة بعض أشكال الضرر المرتبط بالهيدروجين. ومن ثم، يمكن للمزيج المنضبط أن يوفر مجموعة خواص لا يقدمها الفولاذ المقاوم للصدأ الفريتي العادي أو الأوستنيتي العادي بالطريقة نفسها.

إن التوازن مقايضةٌ عملية، وليس مجرد شعار. فقد يؤدي فائض الفيريت إلى خفض المتانة، ولا سيما عند درجات الحرارة المنخفضة، وقد يزيد القابلية للتآكل الموضعي أو للتشقق بمساعدة الهيدروجين في بيئات معينة. كما يمكن لفائض الأوستنيت أن يخفض مقاومة الخضوع ويغير مقاومة التشقق الناتج عن التآكل الإجهادي بالكلوريدات. ويعتمد المجال المقبول على معيار المنتج وظروف الخدمة؛ فالنسبة «50–50» هدف تصميمي، وليست قياسًا عالميًا يجب أن يتكرر بالضبط في كل موضع من مكوّن ملحوم.

يمكن للتاريخ الحراري أن يبعد السبيكة عن ذلك الهدف. فأثناء التخمير بالمحلول، يكون الفيريت عمومًا هو الطور عند درجات الحرارة المرتفعة، بينما يتكوّن الأوستنيت أثناء تبريد المادة. وقد يترك التبريد السريع كمية مفرطة من الفيريت بسبب عدم كفاية الوقت لتكوّن الأوستنيت. أما التبريد البطيء عبر درجات الحرارة المتوسطة فقد يؤدي إلى تكوّن أطوار بين فلزية، ولا سيما طور سيغما، الذي يستهلك الكروم والموليبدينوم من المصفوفة المحيطة. وقد تتكوّن أيضًا أطوار كاي، ونتريدات الكروم، والكربيدات في ظل ظروف حرارية غير ملائمة. ويمكن لهذه المكونات أن تخفض بشدة متانة الصدم أو مقاومة التنقر الحرجة أو مقاومة التآكل الشقّي، حتى عندما تستوفي المحتويات الكلية من الكروم والنيكل والموليبدينوم الحدود الاسمية للنوع.

تحدد ISO 17781 طرائق اختبار ضبط جودة البنية المجهرية للفولاذ المقاوم للصدأ المزدوج في تطبيقات النفط والغاز الطبيعي. Strong evidence

ويجعل اللحام عملية التحكم أكثر صعوبة. إذ تتعرض منطقة الانصهار والمنطقة المتأثرة بالحرارة لدورات حرارية، وتخفيف، ومعدلات تبريد مختلفة. وقد يكون معدن اللحام المفرط في الفيريت قويًا، لكنه أقل متانة وأقل مقاومة للهجوم الموضعي؛ كما قد يحتوي الأوستنيت الثانوي المفرط على محتوى من عناصر السبيكة أقل من ذلك الموجود في الأوستنيت الأصلي، وقد يصبح موضعًا مفضلًا للتآكل. ولذلك يجب التعامل مع اختيار معدن الحشو، ودرجة الحرارة بين الطبقات، ومدخل الحرارة، والحماية، والتبريد بعد اللحام باعتبارها أجزاءً من تصميم السبيكة. ولهذا السبب، يحدد المعيار ISO 17781، الصادر عن اللجنة الفنية 67 في ISO، طرائق اختبار مراقبة جودة البنية المجهرية للفولاذ المقاوم للصدأ ثنائي الطور في تطبيقات النفط والغاز الطبيعي.

الحد الأدنى لرقم المكافئ لمقاومة التنقر

رقم المكافئ لمقاومة التنقررقم المكافئ لمقاومة التنقر مؤشر قائم على التركيب يُستخدم لمقارنة الميل التقريبي لسبائك الفولاذ المقاوم للصدأ إلى مقاومة التآكل الموضعي الناجم عن الكلوريدات.

ارتفاع رقم المكافئ لمقاومة التنقر لا يعني المناعة

ويتطلب تصنيف مقاومة التآكل أيضًا قدرًا من التحفظ. فعدد مكافئ مقاومة التنقر، الذي يُكتب عادةً PREN، هو مؤشر لتركيب السبيكة يعتمد أساسًا على الكروم والموليبدينوم والنيتروجين. ويضع تصنيف World Stainless لعام 2024 الأنواع ثنائية الطور قليلة السبيكة عند PREN من 22 إلى 27، والأنواع ثنائية الطور القياسية عند PREN من 28 إلى 38، والأنواع فائقة الازدواج عند PREN من 39 إلى 45، والأنواع فائقة الازدواج جدًا عند PREN أعلى من 45. وتساعد هذه المجالات على مقارنة عائلات السبائك، لكن PREN ليس ضمانًا كاملًا للأداء. فقد تحدد حالة السطح، واللحام، والتوازن الطوري، والشوائب، ودرجة الحرارة، وتركيز الكلوريدات، والحموضة، وهندسة الشقوق، والاقتران الغلفاني السلوك الفعلي للتنقر الحرج والتآكل الشقّي.

الفولاذ المقاوم للصدأ ثنائي الطور مقارنةً بالعائلات الفريتية والأوستنيتية العادية

يتكون الفولاذ المقاوم للصدأ الفريتي العادي في درجات حرارة الخدمة أساسًا من الفيريت ذي البنية المكعبة متمركزة الجسم. ويحتوي عمومًا على قليل من النيكل أو لا يحتوي عليه، ويتمتع بمقاومة جيدة للتشقق الناتج عن التآكل الإجهادي بالكلوريدات، كما يوفر مقاومة مفيدة للأكسدة والتآكل الجوي. وقد تشمل حدوده انخفاض المتانة عند درجات الحرارة المنخفضة، وقيود التشكيل في بعض الأنواع، والحساسية لنمو الحبيبات الخشن أثناء اللحام. وتحتفظ السبائك ثنائية الطور بمكوّن فريتي، لكنها تضيف كمية كافية من النيكل والنيتروجين لتكوين كسر أوستنيتي كبير، مما يغير كلاً من المقاومة والسلوك عند الكسر.

أما الفولاذ المقاوم للصدأ الأوستنيتي العادي، مثل أنواع السلسلة 300، فيتكون أساسًا من أوستنيت ذي بنية مكعبة متمركزة الوجه. وهو يوفر عادةً مطيلية عالية، وقابلية لحام ممتازة، ومتانة جيدة ضمن نطاق واسع من درجات الحرارة. وغالبًا ما تكون مقاومة خضوعه أقل من مقاومة خضوع الأنواع ثنائية الطور في حالة التخمير بالمحلول، كما قد تتعرض التركيبات القابلة لذلك للتشقق الناتج عن التآكل الإجهادي بالكلوريدات. وليست الأنواع ثنائية الطور مجرد أنواع أوستنيتية أقوى؛ إذ يُدخل الفيريت فيها استجابات مغناطيسية وميكانيكية ولحامية وتآكلية مختلفة.

[1][1] Stainless steel families and grades. Outokumpu. Outokumpu technical reference, 2020.

وتشمل هذه العائلة الأنواع ثنائية الطور العادية أو القياسية، والأنواع ثنائية الطور قليلة السبيكة ذات المحتوى المخفض من النيكل و/أو الموليبدينوم، والأنواع فائقة الازدواج ذات المحتويات الأعلى من الكروم والموليبدينوم والنيتروجين، والأنواع فائقة الازدواج جدًا ذات مؤشرات مقاومة للتآكل أعلى من ذلك. ويُعد «25Cr» تصنيفًا شائعًا لتركيبات الأنواع فائقة الازدواج؛ وقد صنفت شركة Outokumpu النوعين 2507 و4501 ضمن الأنواع فائقة الازدواج 25Cr في عام 2020. ولا تتطابق حدود التصنيف في كل منتج أو معيار أو مصدر تقني، ولذلك ينبغي قراءة تعيين النوع والمواصفة المنطبقة إلى جانب متطلبات التركيب والاختبار.

وتعكس التطبيقات هذا السلوك المركب. إذ تُستخدم أنواع الفولاذ المقاوم للصدأ ثنائي الطور في أنابيب العمليات، ومعدات الضغط، وأنظمة مياه البحر والتحلية، والخزانات الكيميائية، ومعدات صناعة اللب والورق، والمنشآت البحرية، والمبادلات الحرارية، ومنشآت النفط والغاز. ويمكن لمقاومتها العالية نسبيًا أن تقلل سماكة المقطع في بعض التصميمات، في حين يمكن لمقاومتها للهجوم بالكلوريدات أن تدعم استخدامها في البيئات المائية الصعبة. ومع ذلك، يظل أداء الكلال معتمدًا على هندسة اللحام، وحالة السطح، والإجهاد المتبقي، واستقرار الطور، والبيئة الدورية. وتظل المعالجة الحرارية، وممارسات التصنيع، والفحص عوامل حاسمة. فمحتوى الكروم لا يحدد سوى جزء واحد من المادة؛ أما بنية الفيريت–الأوستنيت فهي التي تحدد ما إذا كان التوازن المقصود للسبيكة قد تحقق فعلًا.

البنية المجهرية الثنائية الطور على المقياس الفلزي

[2][2] Duplex stainless steel: grades, properties and applications. World Stainless, International Stainless Steel Forum. World Stainless technical overview, 2024.

الفولاذ غير القابل للصدأ ثنائي الطور هو سبائك من الكروم والنيكل والموليبدينوم والحديد، صُممت بحيث تحتوي على الفيريت والأوستنيت بنسب حجمية متقاربة تقريبًا. ولا تختلط الطوران ببساطة في جميع أنحاء مصفوفة من الحديد. إذ تحدد مورفولوجيتهما، واتجاههما البلوري، وترابطهما، وتوزيع العناصر الكيميائية بينهما، كيفية استجابة الفولاذ للإجهاد والحرارة واللحام والبيئات الحاوية على الكلوريدات. وقد أفادت World Stainless وInternational Stainless Steel Forum في عام 2024 بأن نحو 50% فيريت و50% أوستنيت يمثلان التوازن المميز للفولاذ ثنائي الطور، إلا أن هذه النسبة تصف هدفًا تصميميًا أو متوسطًا مقاسًا، لا تجانسًا مثاليًا في كل موضع.

تشمل عائلة السبائك هذه درجات ثنائي الطور العادية، وثنائي الطور منخفض السبك، وثنائي الطور القياسية، وفائقة ثنائي الطور، ومفرطة ثنائي الطور، ومجموعات 25Cr. وتختلف الحدود بين أنظمة التصنيف، إلا أن اصطلاح PREN الذي تقدمه World Stainless يضع درجات ثنائي الطور منخفض السبك عند PREN 22–27، ودرجات ثنائي الطور القياسية عند PREN 28–38، ودرجات فائقة ثنائي الطور عند PREN 39–45، ودرجات مفرطة ثنائي الطور فوق PREN 45. ويُحسب PREN عمومًا من محتوى الكروم والموليبدينوم والنيتروجين، وهو مؤشر على مقاومة التآكل. لكنه لا يضمن بمفرده درجة حرارة حرجة معينة للتنقر، أو مقاومة محددة لتآكل الشقوق، أو أداءً معينًا للحام، أو عمر خدمة محددًا.

مورفولوجية الفيريت والأوستنيت

معامل رقم المكافئ لمقاومة التنقرمعامل رقم المكافئ لمقاومة التنقر المعاملات النسبية في تعبير رقم المكافئ لمقاومة التنقر الشائع الاستخدام.

الفيريت هو الطور المكعّب مركزيّ الجسم، ويُرمز إليه عادةً بـ α، في حين أن الأوستنيت هو الطور المكعّب مركزيّ الأوجه، ويُرمز إليه عادةً بـ γ. وأثناء التصلب والتشغيل الحراري اللاحق، تتوزع عناصر السبك بين الطورين. ويفضّل الكروم والموليبدينوم تكوّن الفيريت، بينما يفضّل النيكل والنيتروجين تكوّن الأوستنيت. كما يؤثر المنغنيز والسيليكون والكربون ومعدل التبريد والتوازن الدقيق للعناصر المثبتة للأطوار في تكوّن الطور. ولذلك، يمكن لدفعتين حراريتين لهما قيم اسمية متشابهة من الكروم والنيكل أن تطورا بنيتين موضعيتين مختلفتين بعد الدرفلة أو التخمير بالمحلول أو اللحام.

ويجسد وصف Outokumpu للفولاذ غير القابل للصدأ ثنائي الطور بعد تخريشه المظهر الذي يُرى أثناء الفحص المعدني المجهري: إذ تظهر المناطق الفيريتية أغمق أو أكثر تعرضًا للتخريش، بينما تبقى المناطق الأوستنيتية أكثر سطوعًا. وفي مقطع مشغول ومصقول ومخَرَّش، يكشف التباين عادةً عن أشرطة فيريتية وأوستنيتية ممدودة. وغالبًا ما يُسمى الفولاذ من الدرجة 2205 ثنائي الطور 22Cr؛ أما الدرجتان 2507 و4501 فهما من درجات فائقة ثنائي الطور 25Cr. وتحدد هذه التسميات عائلات سبائكية واسعة، لا بنية مجهرية واحدة عامة.

ويعكس التباين كيمياء الطور واستجابته للتخريش معًا. وغالبًا ما يظهر الأوستنيت على هيئة جزر أو أشرطة أو أغشية مترابطة داخل الفيريت، في حين يمكن أن يشكل الفيريت مصفوفة مستمرة في اتجاه معين ومكوّنًا غير مستمر في اتجاه آخر. وقد تتغير المصفوفة الظاهرية باختلاف اتجاه المقطع، وجدول الاختزال، وحجم الحبيبات، ومادة التخريش. وقد يُظهر المقطع العرضي جزرًا أوستنيتية مستديرة أو مفلطحة، بينما يكشف المقطع الطولي عن أشرطة طويلة مصطفة مع اتجاه الدرفلة.

تجمع هذه البنية بين الخصائص المرتبطة بكل مكوّن. ويسهم الفيريت في رفع مقاومة الخضوع، ومقاومة التشقق الناتج عن التآكل الإجهادي بالكلوريدات، والمقاومة الجيدة نسبيًا للتشقق المساعد بالهيدروجين في بعض البيئات. أما الأوستنيت فيحسن المتانة واللدونة ومقاومة معدن اللحام للتشقق، ومقاومة بعض آليات التآكل الموضعي بفضل محتواه من النيكل والنيتروجين. ولا يوفر أي من الطورين منفردًا جميع الخصائص المطلوبة. وقد يؤدي ضعف التحكم إلى بقاء كمية مفرطة من الفيريت أو الأوستنيت، أو إلى تكوّن منطقة بينية ضعفت كيميائيًا.

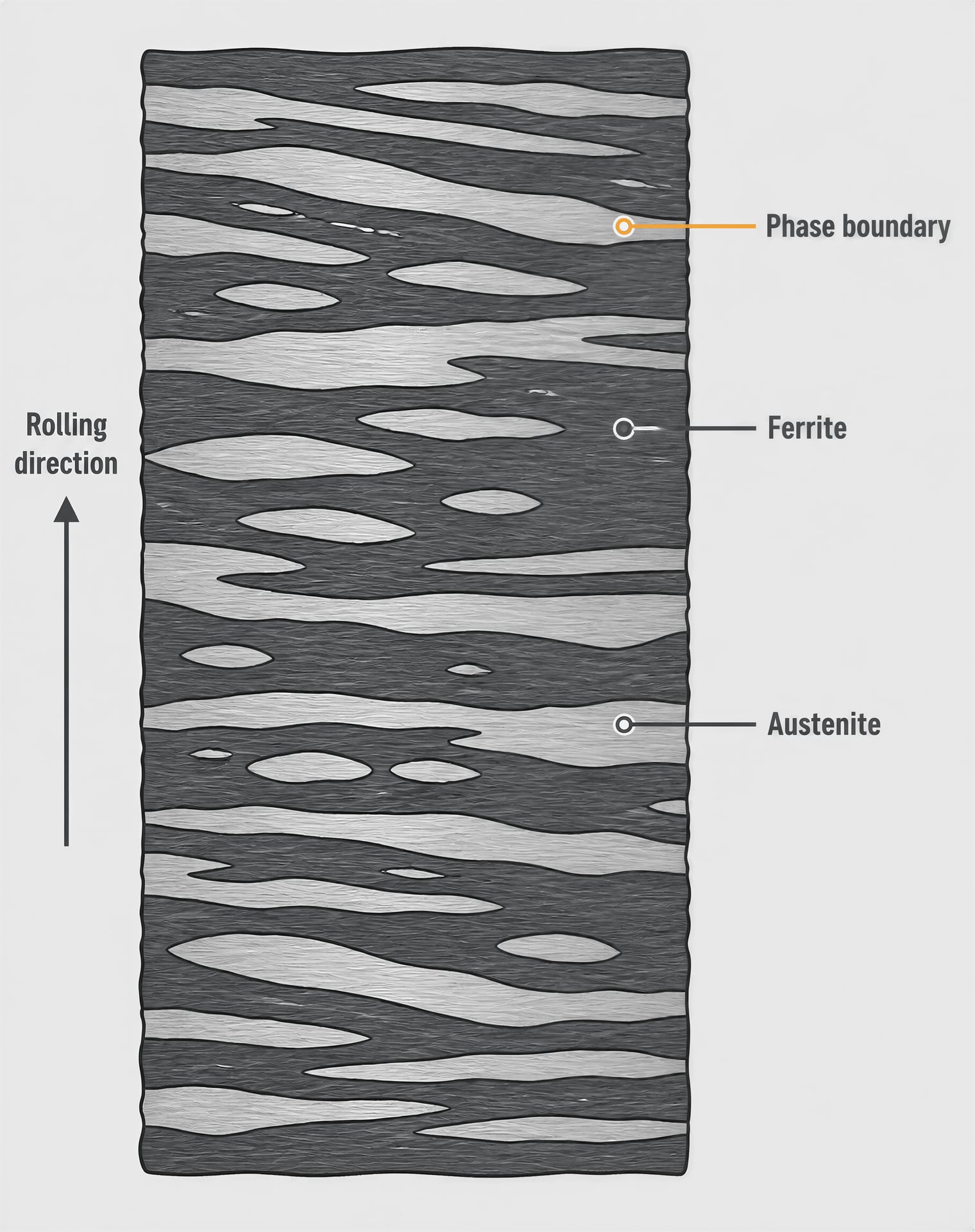

البنية الصفائحية الممدودة

يتطور المظهر الممدود أو الصفائحي المميز لأن الدرفلة على الساخن والطرق يعملان على مطّ البنية الأصلية المصبوبة. ويتشوه الأوستنيت والفيريت بطرق مختلفة، ويظل الطوران مرتبين في أشرطة تتبع اتجاه التشغيل. والنتيجة ليست صفائح دورية مثالية؛ إذ يختلف سمك الأشرطة، وتنحني حدود الأطوار، ويمكن لإعادة التبلور أن تفكك أجزاء من البنية. ومع ذلك، يظل النمط الاتجاهي مهمًا.

وتنشئ شبكة الأطوار الممدودة لا تماثلًا اتجاهيًا. فقد تختلف الخصائص الميكانيكية المقاسة موازيةً لاتجاه الدرفلة عن تلك المقاسة عرضيًا عليه، ولا سيما عندما تكون الشوائب أو استمرارية الأشرطة أو حجم الحبيبات ذات اتجاهية أيضًا. وقد ينحرف الشق أو يتبلد أو يغير مسار انتشاره عند مواجهته تعاقبًا من الفيريت والأوستنيت. ويمكن أن يساعد ذلك في تحسين المتانة ومقاومة الكلال، إلا أن وجود مسار ضعيف مستمر، أو حد طور حاد، أو راسب هش موضعي، قد يعكس هذا الأثر.

أسماء درجات الفولاذ المزدوج الشائعة والتعيينات المرتبطة بها.أسماء درجات الفولاذ المزدوج الشائعة والتعيينات المرتبطة بها. يمكن لرقم المكافئ لمقاومة التنقر أن يساعد في مقارنة عائلات السبائك ذات الصلة، لكنه لا يمثل تنبؤًا ببيئة الخدمة.

وتتغير البنية بدرجة كبيرة في المناطق المتأثرة بالحرارة ومعدن اللحام. إذ يؤدي اللحام إلى صهر منطقة ضيقة وإعادة تجمدها، ثم يعرّض المادة المجاورة لدورة حرارية شديدة الانحدار. وقد يؤدي التبريد السريع إلى احتجاز كمية مفرطة من الفيريت بسبب عدم توافر وقت كافٍ لتكوّن الأوستنيت. أما التبريد البطيء أو التعرض المطول في نطاق يقارب 600–1000 °C، فقد يسمح بتكوّن نتريدات الكروم أو طور سيغما أو طور كاي أو مكوّنات بين فلزية أخرى، بحسب التركيب والتاريخ الحراري. ويُعد طور سيغما ضارًا بوجه خاص لأنه يستهلك الكروم والموليبدينوم من المناطق المجاورة، مع خفض المتانة ومقاومة التآكل الموضعي.

وتشمل أدوات التنبؤ بالأطوار حسابات الاتزان، وبيانات التحول من درجة الحرارة إلى الزمن، والبرمجيات الديناميكية الحرارية، وقياسات رقم الفيريت، وتحليل الصور، والفحص المعدني المجهري المباشر. وتفيد تنبؤات الاتزان، لكنها لا تعيد إنتاج كل دورة لحام أو حالة تبريد. أما الحركية فهي التي تتحكم في ما يظهر فعليًا. ويُستخدم المعالجة الحرارية بالمحلول، متبوعة بتبريد سريع بما يكفي، لاستعادة بنية الفيريت–الأوستنيت وكبح الرواسب الضارة، إلا أن التسخين المفرط أو الدورات الحرارية المتكررة أو عدم كفاية التحكم بين الطبقات يمكن أن يؤدي مع ذلك إلى انحرافات موضعية.

نسبة الطور واستمراريته وعدم التجانس الموضعي

لا تعني نسبة الأطوار الاسمية البالغة 1:1 أن كل حبيبة أو خرزة لحام أو جدار أنبوب أو منطقة متأثرة بالحرارة تحتوي على 50% فيريت. فقد تفي صفيحة مشغولة بمتطلب متوسط نسبة الأطوار، مع احتوائها على أشرطة غنية بالفيريت قرب أحد السطحين أو مناطق غنية بالأوستنيت قرب السطح الآخر. ويسهم كل من الانفصال الموروث من عملية الصب، وتغير التركيب الكيميائي على خط المركز، والتشوه غير المتجانس، واختلاف التبريد عبر السماكة، في ذلك. كما أن موضع القياس وطريقته مهمان؛ إذ يمكن لعدّ النقاط وتحليل الصور والطرائق المغناطيسية والتقنيات البلورية أن تنتج قيمًا ظاهرية مختلفة إذا كانت المورفولوجية ذات اتجاهية قوية.

وتُعد الاستمرارية مهمة بقدر النسبة المئوية. فقد يوفر الفيريت المستمر مسارًا لنمو الشقوق أو للتآكل التفضيلي، بينما يمكن للأوستنيت المستمر أن يغير انتقال الهيدروجين وتوزيع الانفعال. وقد يؤدي استنزاف الكروم والموليبدينوم عند حدود الأطوار، وإعادة توزيع النيتروجين، والشوائب، والإجهادات المتبقية إلى إنشاء مواقع يبدأ عندها التنقر أو تآكل الشقوق. وفي السبائك فائقة ثنائي الطور ومفرطة ثنائي الطور، تزيد المستويات المرتفعة من الكروم والموليبدينوم من قابلية مقاومة التآكل، لكنها تزيد أيضًا الحساسية للترسبات البين فلزية أثناء التعرض الحراري غير الملائم.

وتتحكم البنية الموضعية نفسها في المقاومة واللدونة والمتانة بالصدمة والكلال وسلامة اللحام. ويرفع الفيريت عمومًا المقاومة، بينما يدعم الأوستنيت اللدونة والمتانة عند درجات الحرارة المنخفضة. وقد يؤدي الفيريت المفرط إلى خفض المتانة بالصدمة وزيادة القابلية للتقصف بعد التعرض الحراري؛ كما يمكن للأوستنيت المفرط أن يخفض المقاومة ويغير مقاومة التشقق الناتج عن التآكل الإجهادي بالكلوريدات. وقد تبدأ شقوق الكلال عند الشوائب أو حدود الأطوار أو حفر التآكل أو عيوب اللحام، ولذلك لا يمكن لنسبة الأطوار الحجمية أن تتنبأ بسلوك الكلال من دون مراعاة حالة السطح والإجهاد الدوري.

ولهذا السبب، تكتسب مواصفات المنتجات ومعايير ضبط الجودة أهمية كبيرة. وتحدد ASTM A928/A928M الأنابيب ثنائية الطور الملحومة بالدمج الكهربائي والمصنوعة باستخدام معدن حشو، كما تشير في مواصفات منتجاتها إلى UNS S32205 بوصفه درجة الفولاذ ثنائي الطور 2205. ويحدد ISO 17781 طرائق اختبار ضبط جودة البنية المجهرية للفولاذ غير القابل للصدأ الفيريتي/الأوستنيتي، أو ثنائي الطور، المستخدم في صناعات البترول والغاز الطبيعي. ولا تقتصر عمليات الضبط هذه على تعيين السبيكة؛ بل تتناول توازن الأطوار وغياب الأطوار الضارة أو الحد منها. ولذلك يظل الفحص المعدني المجهري محورياً في تقييم الأنابيب الملحومة، ومعدات الضغط، ومكوّنات المعالجة الكيميائية، وأنظمة تحلية المياه، والمنشآت البحرية، وغيرها من التطبيقات التي يمكن أن ينشأ فيها التآكل الموضعي والضرر الميكانيكي من منطقة صغيرة غير ممثلة.

كيمياء السبيكة واستقرار الأطوار

الفولاذ غير القابل للصدأ مزدوج الطور هو سبائك من الكروم–النيكل–الموليبدينوم–الحديد، صُممت لاحتواء كميات متقاربة تقريبًا من الفريت والأوستنيت. ويحدد وصف World Stainless/International Stainless Steel Forum لعام 2024 هدفًا نموذجيًا يبلغ نحو 50% فريت و50% أوستنيت. غير أن هذا الهدف لا تضمنه تسمية الدرجة وحدها. فكل من التركيب، وسماكة المقطع، ودرجة حرارة التخمير بالمحلول، ومعدل التبريد، وتاريخ التشكيل، واللحام، يمكن أن يغيّر البنية النهائية.

يسهم الطوران في خصائص مختلفة. فالفريت يوفر مقاومة خضوع عالية، ومقاومة للتشقق الناتج عن التآكل الإجهادي بالكلوريدات، ومقاومة جيدة نسبيًا للضرر المساعد بالهيدروجين. أما الأوستنيت فيحسن المتانة، والليونة، وقابلية اللحام، ومقاومة بعض آليات التآكل الموضعي. كما تؤثر الواجهات بين الطورين واستجاباتهما الكهروكيميائية المنفصلة في التآكل النُقَطي وتآكل الشقوق. ولذلك يمكن لاختلال التوازن، إذا لم يُضبط جيدًا، أن يخفض أكثر من خاصية في الوقت نفسه: فقد يؤدي فرط الفريت إلى خفض متانة الصدم ومقاومة التآكل في المناطق المتأثرة بحرارة اللحام، في حين قد يؤدي فرط الأوستنيت إلى خفض المقاومة ومقاومة التشقق الناتج عن التآكل الإجهادي بالكلوريدات.

أدوار الكروم والنيكل والموليبدينوم والنيتروجين والحديد

الكروم هو العنصر الرئيس المكوِّن للفريت. ويلزم وجود ما لا يقل تقريبًا عن 10.5% كتليًا من الكروم لتحقيق السلوك غير القابل للصدأ، إلا أن الدرجات مزدوجة الطور تحتوي على كمية أكبر بكثير. يكوّن الكروم الغشاء السلبي من أكسيد الكروم ويحافظ عليه، كما يرفع مقاومة التآكل العام والتآكل النُقَطي وتآكل الشقوق. ويزيد أيضًا الميل إلى تكوّن الفريت أثناء التصلب. ويتمثل المفاضل المعدني في أن فرط الكروم، ولا سيما مع الموليبدينوم والسيليكون، قد يعزز تكوّن طور سيغما وغيره من المركبات بين الفلزية الغنية بالكروم أثناء التعرض المطول في المجال التقريبي بين 600 و1,000 °C.

النيكل عنصر مكوِّن للأوستنيت. فهو يعاكس تأثير الكروم المعزز لتكوّن الفريت، ويساعد على تحويل جزء من بنية التصلب الفريتية إلى أوستنيت أثناء التبريد. كما يحسن النيكل المتانة عند درجات الحرارة المنخفضة ويثبت الأوستنيت، مع أن الدرجات مزدوجة الطور تحتوي عمومًا على نيكل أقل من الدرجات الأوستنيتية بالكامل. وتخفض أنواع الفولاذ مزدوج الطور منخفضة النيكل محتوى النيكل، وغالبًا ما تستعيض جزئيًا عن وظيفته في تثبيت الأوستنيت بالنيتروجين والمنغنيز. ولا يعني انخفاض محتوى النيكل إمكان استنتاج توازن الأطوار من النيكل وحده؛ إذ يظل لكل من الكروم والنيتروجين والموليبدينوم والتاريخ الحراري وتخفيف معدن اللحام تأثير مهم.

يقوي الموليبدينوم الغشاء السلبي ويزيد مقاومة التآكل النُقَطي وتآكل الشقوق بالكلوريدات. وهو أيضًا عنصر مكوِّن للفريت، ويرفع الميل إلى تكوّن طوري سيغما وكي إذا بقيت السبيكة فترة طويلة عند درجات الحرارة المتوسطة. وتستهلك هذه الرواسب الكروم والموليبدينوم من المناطق المجاورة، فتترك مناطق مستنزفة يمكن أن يبدأ فيها التآكل الموضعي. ولذلك يجب أن تضمن المعالجة الحرارية والتبريد منع الترسب، بدلًا من زيادة محتوى الموليبدينوم إلى أقصى حد فحسب.

يؤدي النيتروجين دورًا مهمًا بصفة خاصة في الدرجات مزدوجة الطور من الجيل الثاني. فهو عنصر قوي مكوِّن للأوستنيت، ويرفع مقاومة الخضوع من خلال التقوية البينية، ويحسن مقاومة التآكل النُقَطي عندما يبقى في محلول صلب. ويسمح النيتروجين بخفض محتويات النيكل مع الاستمرار في إنتاج الكسر المطلوب من الأوستنيت. وأثناء اللحام، يمكنه أيضًا أن يساعد على استعادة الأوستنيت في معدن اللحام والمنطقة المتأثرة بالحرارة، شريطة ضبط غاز الحماية وتركيب مادة الحشو ومدخل الحرارة ومعدل التبريد. إلا أن زيادة النيتروجين عن الملائم للسبيكة والعملية قد تؤدي إلى المسامية أو تكوّن النتريدات، ولا سيما في المناطق المبردة بسرعة أو الغنية بالفريت موضعيًا. ولذلك يجب مواءمة إضافات النيتروجين مع ممارسات الصهر وظروف التصنيع.

الحديد هو عنصر الموازنة والمصفوفة المستمرة التي يتطور منها الطوران. وهو ليس خاملًا كيميائيًا من منظور التصميم؛ إذ تحدد نسبته الأساس الذي تُضاف إليه عناصر الكروم والنيكل والموليبدينوم والنيتروجين. ثم تعدّل العناصر الثانوية، مثل المنغنيز والسيليكون والنحاس والكربون والتنغستن، عمليات نزع الأكسدة والتصلب وتوازن الأطوار والمقاومة والسلوك التآكلي. ويُقيَّد الكربون عادةً لأن كربيدات الكروم قد تسبب تحسيس حدود الحبيبات، رغم أن الدرجات مزدوجة الطور الحديثة تحقق عمومًا محتوى منخفضًا من الكربون من خلال صناعة فولاذ مضبوطة.

غالبًا ما يُصنَّف التركيب وفق مؤشرات مقاومة التآكل. ويضع تصنيف World Stainless/International Stainless Steel Forum لعام 2024 الدرجات مزدوجة الطور منخفضة السبيكة عند PREN 22–27، والدرجات مزدوجة الطور القياسية عند PREN 28–38، والدرجات فائقة الازدواج عند PREN 39–45، والدرجات فائقة الازدواج جدًا فوق PREN 45. ويمثل PREN اصطلاحًا فهرسيًا يعتمد أساسًا على الكروم والموليبدينوم والنيتروجين؛ ولا يشكل ضمانًا كاملًا لدرجة الحرارة الحرجة للتآكل النُقَطي، أو مقاومة تآكل الشقوق، أو أداء اللحام، أو عمر الخدمة. فقد تؤدي الكيمياء الموضعية وحالة السطح والشوائب وتوازن الأطوار وظروف التعرض إلى نتائج مختلفة عند المؤشر الاسمي نفسه.

تُسمى الدرجة 2205 عادةً الفولاذ مزدوج الطور 22Cr، في حين تُعد الدرجتان 2507 و4501 من الدرجات فائقة الازدواج 25Cr، وفقًا لمرجع عائلة الفولاذ غير القابل للصدأ الصادر عن Outokumpu عام 2020. وتشمل مجموعات المنتجات أيضًا الفولاذ مزدوج الطور العادي، ومنخفض السبيكة، والقياسي، وفائق الازدواج، وفائق الازدواج جدًا، وعائلات 25Cr، إلا أن الحدود المنشورة ليست متطابقة في جميع أنظمة التصنيف.

توازن الفريت والأوستنيت أثناء التصلب

تتصلب معظم السبائك مزدوجة الطور أساسًا على هيئة فريت، لأن الكروم والموليبدينوم والحديد تفضل الطور المكعّب مركزيّ الجسم. ومع انخفاض درجة الحرارة عبر نطاق التحول في الحالة الصلبة، يعزز النيكل والنيتروجين تنوي الأوستنيت ونموه، وهو الطور المكعّب مركزيّ الوجه، داخل البنية الفريتية أو على امتدادها. وتكون البنية المجهرية النهائية عادةً ترتيبًا ممدودًا وصفائحيًا من مناطق فريتية وأوستنيتية محفورة، ولا سيما بعد الدرفلة أو الحدادة.

يعتمد التحول على الزمن ودرجة الحرارة. إذ يبرد المقطع السميك ببطء أكبر من المقطع الرقيق، ما يمنح الأوستنيت وقتًا أطول للتكوّن؛ في حين قد يؤدي التبريد السريع جدًا إلى احتجاز كمية مفرطة من الفريت. ويُستخدم التخمير بالمحلول متبوعًا بتبريد سريع لتجنب طور سيغما وطور كي ونتريدات الكروم وكربيداته، إلا أن التبريد يجب أن يتيح في الوقت نفسه تكوّن كمية كافية من الأوستنيت. والحالة المطلوبة هي تسوية مضبوطة، وليست التبريد الأسرع الممكن في كل ظرف.

ويجعل اللحام تحقيق التوازن أكثر صعوبة. فمعدن اللحام المنصهر يتصلب أولًا على هيئة فريت، ثم يتحول جزئيًا إلى أوستنيت أثناء تبريده. وقد تترك اللحامات الذاتية أو مواد الحشو منخفضة النيكل كمية مفرطة من الفريت، في حين يمكن لمواد الحشو الأوستنيتية أن تنتج كمية مفرطة من الأوستنيت وبنية تختلف عن معدن الأساس. وتتعرض المناطق المتأثرة بالحرارة لدورات حرارية سريعة، كما يمكن لتمريرات اللحام المتكررة أن تعرّض المناطق السابقة لدرجات حرارة الترسب. وبالنسبة إلى الأنابيب مزدوجة الطور الملحومة بالانصهار الكهربائي مع استخدام معدن حشو، تحدد ASTM A928/A928M السبيكة UNS S32205 في مواصفات المنتجات المشار إليها؛ إلا أن التأهيل لا يزال يتطلب ضبط كيمياء مادة الحشو ودرجة الحرارة بين التمريرات ومدخل الحرارة والحماية والفحص بعد اللحام.

ويؤثر توازن الأطوار في الكلال والكسر، فضلًا عن المقاومة الساكنة. فالفريت يرفع المقاومة عادةً، بينما يدعم الأوستنيت الليونة ومتانة الصدم. ويمكن للحبيبات الخشنة أو مناطق اللحام الغنية بالفريت أو الرواسب بين الفلزية أن تخفض مقاومة الكلال من خلال إنشاء مواقع لبدء الشقوق. ولذلك تعتمد تطبيقات الخدمة في الأنابيب البحرية، ومعالجة المواد الكيميائية، وتحلية المياه، ومعدات صناعة اللب والورق، وأنظمة البترول والغاز الطبيعي، على الدرجة الاسمية والبنية المجهرية الناتجة عن المعالجة معًا.

أساليب التنبؤ بالأطوار وضبط التركيب

يقدّر علماء المعادن توازن الأطوار قبل الصهر أو اللحام باستخدام مفاهيم مكافئ الكروم ومكافئ النيكل. إذ يجمع مكافئ الكروم العناصر المعززة لتكوّن الفريت، مثل الكروم والموليبدينوم وأحيانًا السيليكون أو النيوبيوم؛ بينما يجمع مكافئ النيكل العناصر المعززة لتكوّن الأوستنيت، مثل النيكل والنيتروجين والكربون والمنغنيز. وتطبق مخططات Schaeffler وDeLong وWRC والمخططات ذات الصلة معاملات مختلفة، وقد طُورت لنطاقات سبائكية وظروف لحام معينة. ولا توجد معادلة عالمية واحدة تتنبأ بدقة بكل سبيكة مزدوجة الطور، أو بكل مستوى من تخفيف معدن اللحام، أو معدل تبريد، أو نشاط للنيتروجين.

ويجمع ضبط التركيب الحديث بين الحسابات الديناميكية الحرارية وتقييم مخططات الأطوار والتحليل المعدني التجريبي. ويمكن للبرمجيات القائمة على قواعد بيانات من نوع CALPHAD أن تقدر استقرار الفريت والأوستنيت وسيغما وكي والنتريدات والكربيدات مع تغير درجة الحرارة، إلا أن جودة قاعدة البيانات وافتراضات المعالجة عاملان مهمان. ويجب التحقق من التنبؤات من خلال قياسات الكسر الفريتي والتحليل الكيميائي وسجلات المعالجة الحرارية واختبارات التآكل أو المتانة.

يوفر ISO 17781 طرائق اختبار لمراقبة جودة البنية المجهرية مزدوجة الطور في تطبيقات البترول والغاز الطبيعي. ويمكن أن تكشف المجهرية الضوئية وقياسات الفريت واختبارات الصلادة واختبارات الصدم والفحوص الخاصة بالأطوار بين الفلزية ما إذا كانت الصهيرة أو اللحام تستوفي الحالة المحددة لها. وتحدد مواصفات المنتجات الصادرة عن ASTM International متطلبات التركيب والمعالجة لمنتجات معينة، في حين توفر مراجع ASM International وOutokumpu وWiley وبيانات EurekaSelect والدراسات المحكمة المفهرسة عبر ScienceDirect إرشادات مكملة. والقاعدة العملية مباشرة: اضبط التركيب أولًا، ثم تحقق من بنية الأطوار بعد التصنيع.

معامل الكروم في تعبير رقم المكافئ لمقاومة التنقر

عائلات درجات الفولاذ ثنائي الطور وتصنيف PREN

الفولاذ المقاوم للصدأ ثنائي الطور هو عائلة من سبائك الكروم–النيكل–الموليبدينوم–الحديد، whose intended structure contains approximately equal volume fractions of ferrite and austenite. ويضع تصنيف World Stainless/International Stainless Steel Forum لعام 2024 الدرجات ضمن عائلات باستخدام العدد المكافئ لمقاومة التنقر (PREN): ثنائي الطور قليل السبيكة عند PREN من 22 إلى 27، وثنائي الطور القياسي عند PREN من 28 إلى 38، وفائق ثنائي الطور عند PREN من 39 إلى 45، وفائق ثنائي الطور للغاية فوق PREN 45. وهذه النطاقات هي اصطلاحات للفهرسة والمقارنة، وليست قوانين معدنية شاملة. فقد تضع مراجع أخرى درجة معينة قرب حد فاصل بصورة مختلفة، ولا سيما عندما يتغير محتوى النيتروجين أو التنغستن أو النحاس، أو عندما تُستخدم معادلة مختلفة لحساب PREN.

يُقدَّر PREN عادةً من محتوى الكروم والموليبدينوم والنيتروجين، وغالبًا باستخدام علاقة على الصورة: PREN = %Cr + 3.3(%Mo) + 16(%N). وتدرج بعض المواصفات والمراجع الفنية التنغستن أو تستخدم معاملًا مختلفًا. ولذلك يساعد هذا العدد على مقارنة المقاومة الاسمية للتنقر والتآكل الشقي الناجمين عن الكلوريدات، لكنه لا يحل محل اختبارات التآكل، أو تحليل بيئة الخدمة، أو متطلبات مواصفة المنتج. ويمكن أن تغيّر درجة الحرارة، وتركيز الكلوريدات، والحموضة، والترسبات، وتوافر الأكسجين، وحالة السطح، وحالة اللحام، والتلامس الجلفاني أداء المادة أثناء الخدمة.

تعتمد ميتالورجيا الفولاذ ثنائي الطور أيضًا على توازن الطورين. إذ تحدد كيمياء السبيكة ميلها إلى تكوين الفريت والأوستنيت، في حين تحدد معالجة التخمير بالمحلول، واللحام، والتبريد كمية كل طور المتبقية وما إذا كانت مركبات غير مرغوبة قد تشكلت. وتصف ASM International والدراسات المحكمة المنشورة عبر ScienceDirect البنى المجهرية للفولاذ ثنائي الطور بأنها مناطق محفورة وممدودة أو صفائحية من الفريت والأوستنيت. ولا يقتصر هذا المظهر على الوصف؛ فمورفولوجيا الطورين، واستمراريتهما، وتباعدهما، وكيمياؤهما المحلية تؤثر في انتشار الشقوق، وبدء التآكل، والإجهاد المتكرر، وأداء اللحام.

الفولاذ ثنائي الطور قليل السبيكة: PREN من 22 إلى 27

تقع درجات الفولاذ ثنائي الطور قليل السبيكة ضمن نطاق PREN من 22 إلى 27 الوارد لدى World Stainless. وهي تقلل مزيجًا من النيكل والموليبدينوم مقارنةً بتركيبات الفولاذ ثنائي الطور القياسي، مع الاحتفاظ بقدر كافٍ من الكروم والنيتروجين لدعم بنية ثنائية الطور. ويمكن لتصميم السبيكة الناتج أن يوفر مقاومة خضوع أعلى من كثير من أنواع الفولاذ المقاوم للصدأ الأوستنيتي، ومقاومة أفضل للتشقق الناتج عن التآكل الإجهادي بالكلوريدات مقارنةً بدرجات السلسلة 300 الشائعة، رغم أن النتيجة الدقيقة تعتمد على شكل المنتج ومعالجته.

يصف مصطلح «قليل السبيكة» موقع السبيكة ضمن العائلة، وليس تسمية لدرجة واحدة بعينها. فقد تحتوي درجة من الفولاذ ثنائي الطور قليل السبيكة على مقدار ضئيل من الموليبدينوم أو لا تحتوي عليه، أو قد تستخدم تعديلات في النيتروجين والمنغنيز للتحكم في التكلفة واستقرار الطور؛ وتظل المواصفة المعنية هي المرجع المعتمد لكيميائها وخواصها. ولا ينبغي تفسير نطاق PREN على أنه حد مباشر لدرجة حرارة الخدمة أو دليل على عدم القابلية للتآكل الشقي. فقد تؤدي الشقوق الضيقة، ومياه البحر الراكدة، وألوان الحرارة، والأسطح الملوثة إلى تآكل موضعي حتى عندما يبدو PREN المحسوب كافيًا.

يُستخدم مصطلح «الفولاذ ثنائي الطور العادي» بصورة غير متسقة. ففي بعض الكتابات الفنية يعني الفولاذ المقاوم للصدأ ثنائي الطور عمومًا، بما في ذلك الدرجات قليلة السبيكة والدرجات القياسية. وفي كتابات أخرى يشير إلى مجموعة الفولاذ ثنائي الطور التقليدي غير الفائق. ولذلك فهو أقل دقة من تحديد الدرجة، ورقم UNS، ومواصفة المنتج، والحدود الكيميائية المعلنة. وينبغي ألا تحدد المواصفة المادة على أنها «فولاذ ثنائي الطور عادي» فقط.

الفولاذ ثنائي الطور القياسي: PREN من 28 إلى 38

تقع درجات الفولاذ ثنائي الطور القياسي ضمن PREN من 28 إلى 38 وفق مخطط World Stainless/International Stainless Steel Forum لعام 2024. ويُطلق على الدرجة 2205 عادةً اسم الفولاذ ثنائي الطور 22Cr؛ أما UNS S32205 فهو التعيين المستخدم على نطاق واسع والمرتبط بهذه الدرجة. وتتناول ASTM A928/A928M الأنابيب المصنوعة من الفولاذ المقاوم للصدأ ثنائي الطور، الملحومة بالانصهار الكهربائي وباستخدام معدن حشو، وتحدد UNS S32205 في مواصفات المنتج المشار إليها. ومع ذلك، تظل الطبعة الدقيقة، وشكل المنتج، والمتطلبات الإضافية، ومتطلبات المشتري هي التي تحكم القبول.

توضح الدرجة 2205 سبب عدم إمكان إحلال تسمية العائلة محل التحكم في العملية. فكيمياؤها التي تحتوي تقريبًا على 22% من الكروم تدعم بنية فريتية–أوستنيتية، لكن التوازن النهائي يمكن أن يتغير عندما يبرد اللحام بسرعة مفرطة، أو عندما تكون معالجة التخمير بالمحلول غير كافية، أو عندما تتعرض المنطقة المتأثرة بالحرارة لدورة حرارية غير ملائمة. وقد يؤدي الفريت الزائد إلى خفض المتانة وإضعاف مقاومة التآكل الموضعي؛ كما قد يغير الأوستنيت الزائد المقاومة، وقد يشير إلى أن توازن الطورين المستهدف لم يتحقق. ولذلك تتحكم إجراءات اللحام في مدخل الحرارة، ودرجة الحرارة بين الممرات، واختيار معدن الحشو، والوقاية بالغاز، والفحص بعد اللحام، بدلًا من الاعتماد على الكيمياء الاسمية وحدها.

يُعد الأداء الميكانيكي أحد أسباب تحديد الدرجات القياسية من الفولاذ ثنائي الطور على نطاق واسع. إذ يسهم الفريت في ارتفاع مقاومة الخضوع، بينما يدعم الأوستنيت المطيلية والمتانة. ويمكن للطورين معًا أن يوفرا أيضًا سلوكًا مفيدًا في ظروف الإجهاد المتكرر، لكن مقاومة الإجهاد المتكرر تعتمد بشدة على هندسة اللحام، وتشطيب السطح، والإجهاد المتبقي، والعيوب، والتعرض للتآكل. ويجب أن تستند قيم التصميم إلى الكود المعني أو إلى بيانات الاختبار، لا إلى PREN.

ولا يكمن القلق الرئيسي في نسبة الفريت إلى الأوستنيت فحسب. فعند درجات الحرارة غير الملائمة، يمكن للفولاذ ثنائي الطور أن يكون نيتريد الكروم، أو طور سيغما، أو طور كاي، أو أوستنيت ثانويًا، أو رواسب أخرى. ويستهلك طورا سيغما وكاي الكروم والموليبدينوم من المناطق المجاورة، مما يؤدي إلى تكوين مناطق مستنفدة يمكن أن تخفض متانة الصدم ومقاومة التنقر. وتهدف المعالجة الحرارية عادةً إلى إذابة هذه الأطوار واستعادة البنية المقصودة، يتبعها تبريد سريع بما يكفي. وتحدد ISO 17781، التي أعدتها اللجنة الفنية 67 في ISO، طرائق اختبار مراقبة جودة البنية المجهرية للفولاذ ثنائي الطور في تطبيقات النفط والغاز الطبيعي. وهي مرجع لمراقبة الجودة، وليست بديلًا عن مواصفة مواد المشروع.

الفولاذ فائق ثنائي الطور وفائق ثنائي الطور للغاية: PREN من 39 إلى 45 وفوق 45

تُصنَّف درجات الفولاذ فائق ثنائي الطور عند PREN من 39 إلى 45 ضمن نطاقات World Stainless المذكورة. وهي تحتوي عمومًا على مستويات أعلى من الكروم والموليبدينوم والنيتروجين مقارنةً بدرجات الفولاذ ثنائي الطور القياسي، مما يمنحها مقاومة أعلى لتنقر الكلوريدات والتآكل الشقي عندما يكون السطح والبنية المجهرية خاضعين للتحكم المناسب. وتحدد Outokumpu الدرجتين 2507 و4501 باعتبارهما من درجات الفولاذ فائق ثنائي الطور 25Cr. وتشير مجموعة «25Cr» أساسًا إلى مستوى الكروم؛ ولا تعني أن كل سبيكة 25Cr تتمتع بسلوك متماثل من حيث النيكل أو الموليبدينوم أو النيتروجين أو النحاس أو التنغستن أو استقرار الطورين.

تُصنَّف درجات الفولاذ فائق ثنائي الطور للغاية عند PREN أعلى من 45. وتشمل هذه الفئة تركيبات ثنائية الطور عالية السبيكة طُوِّرت لبيئات الكلوريدات القاسية وللمتطلبات الصعبة التي تجمع بين المقاومة والقدرة على تحمل التآكل. وقد يؤدي ارتفاع محتوى عناصر السبيكة إلى تضييق نافذة المعالجة. ويجب أن يمنع اللحام، والتشكيل على الساخن، والتخمير بالمحلول، والتبريد، ترسب المركبات بين الفلزية الضارة، وأن يحافظ على توازن مقبول بين الفريت والأوستنيت. ويمكن أن يترافق PREN مرتفع مع أداء موضعي ضعيف إذا خلّفت عملية التصنيع لون حرارة، أو تلوثًا، أو أكسيدًا غير مزال، أو منطقة متأثرة بالحرارة غنية بالرواسب.

وتُعد تسميات 25Cr، وفائق ثنائي الطور، وفائق ثنائي الطور للغاية اختصارات مفيدة، لكنها لا تثبت تأهيلًا كاملًا. فقد تكون درجة الحرارة الحرجة للتنقر، ودرجة الحرارة الحرجة للتآكل الشقي، ونتائج الاختبارات الكهروكيميائية، ومتانة الصدم، وخواص الشد، والصلادة، وقياس الفريت، والفحص للكشف عن الأطوار بين الفلزية، كلها ذات صلة. ويتنبأ PREN بالميل التركيبي، لكنه لا يأخذ في الحسبان كل متغيرات البيئة أو التصنيع.

ولهذا السبب، ينبغي أن يربط اختيار الدرجة تصنيف العائلة بظروف الخدمة الفعلية، بما في ذلك أكسجة مياه البحر، ومستوى الكلوريدات، ودرجة الحرارة، والضغط، والحموضة، والتدفق، وهندسة الشقوق، والحماية الكاثودية، والتعرية، والأحمال الدورية. ويمكن لأدوات التنبؤ بالطور، مثل مخططات Schaeffler أو DeLong أو WRC، أن تساعد في تقييم معدن اللحام، لكنها لا تحل محل تأهيل الإجراء والتحقق الميتالوجرافي. فالفولاذ المقاوم للصدأ ثنائي الطور مادة مضبوطة ثنائية الطور، وليس درجة واحدة مقاومة للتآكل ذات سلوك ثابت واحد.

الدرجات والتسميات المعترف بها

تصف أسماء الفولاذ المقاوم للصدأ مزدوج الطور عائلات السبائك، وليس مواصفة عالمية واحدة. وقد تشير التسمية إلى مستوى تقريبي من الكروم، أو إلى هوية درجة تجارية، أو إلى نظام رقمي مثل نظام الترقيم الموحّد (UNS). ولا تحدد التسمية، بحد ذاتها، ما إذا كانت المادة لوحًا أو أنبوبًا أو قضيبًا أو ماسورة أو مشغولة بالتطريق أو ملحومة. كما أنها لا تحدد إجراء اللحام، أو تواتر الفحص، أو المعالجة الحرارية، أو نطاق قبول الفريت، أو متطلبات اختبار التآكل. وتأتي هذه التفاصيل من مواصفة المنتج السارية، ومواصفة الشراء، والرسم، ووثائق مراقبة الجودة.

المواد الأساسية هي سبائك من الكروم–النيكل–الموليبدينوم–الحديد، طُوّرت لتكوين كسور حجمية متقاربة تقريبًا من الفريت والأوستنيت. وقد أفادت World Stainless وInternational Stainless Steel Forum بوجود نحو 50% من الفريت و50% من الأوستنيت في أنواع الفولاذ المقاوم للصدأ مزدوج الطور في عام 2024. وهذه النسبة حالة ميتالورجية، وليست معنى يُنسب تلقائيًا إلى اسم الدرجة. ويمكن أن تؤدي كيمياء السبيكة، ودرجة حرارة التخمير بالمحلول، ومعدل التبريد، والتشكيل، ومدخل الحرارة أثناء اللحام، والمعالجة اللاحقة للحام إلى تغيير توازن الأطوار. كما يمكن أن تعزز تكوّن رواسب غير مرغوبة، مثل نتريدات الكروم، وطور سيغما، وطور تشي، أو مركبات بين معدنية أخرى.

تُظهر المادة مزدوجة الطور المحفورة عادةً مناطق فريتية وأوستنيتية ممدودة وطبقية. ويعكس الشكل المورفولوجي تاريخ التشغيل على الساخن والتصلب أو إعادة التبلور. ولا يمكن لتحليل كيميائي اسمي صحيح أن يثبت أن المنتج النهائي يمتلك البنية المجهرية المطلوبة. ولهذا السبب، غالبًا ما تطلب مواصفات المواد مزدوجة الطور فحصًا ميتالوجرافيًا، وقياس الفريت، واختبارات ميكانيكية، واختبارات تآكل، أو ضوابط على التخمير بالمحلول والتبريد.

2205، و22Cr مزدوج الطور، وUNS S32205

تُعد الدرجة 2205 أكثر تسميات الفولاذ مزدوج الطور القياسية شيوعًا. ويحدد وصف Outokumpu لعام 2020 لعائلة الفولاذ المقاوم للصدأ أن 2205 تُسمى عادةً 22Cr مزدوج الطور. و«22Cr» اختصار لعائلة من السبائك تحتوي على نحو 22% من الكروم؛ وليست مواصفة كيميائية كاملة. كما يؤثر كل من النيكل، والموليبدينوم، والنيتروجين، والكربون، والمنغنيز، والسيليكون، والحدود المفروضة على العناصر الثانوية، في استقرار الأطوار، ومقاومة التنقر، وقابلية اللحام، والخواص الميكانيكية.

UNS S32205 تسمية رقمية رسمية مرتبطة بتركيب 2205 مزدوج الطور. وتحدد ASTM A928/A928M، التي تغطي الأنابيب المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي والفريتي/الأوستنيتي، الملحومة بالانصهار الكهربائي وباستخدام معدن حشو، أن UNS S32205 يطابق درجة 2205 مزدوجة الطور في مواصفات المنتج المشار إليها فيها. وتكتسب هذه العلاقة أهميتها لأن عبارة «أنبوب 2205» تظل ناقصة ما لم تُذكر مواصفة المنتج. إذ تضيف ASTM A928/A928M متطلبات خاصة بشكل منتج ومسار تصنيع محددين؛ أما رقم UNS فيحدد كيمياء السبيكة، لكنه لا يحل محل تلك المتطلبات.

تُدرج 2205 عمومًا ضمن مجموعة المواد مزدوجة الطور القياسية. ويمنح تصنيف World Stainless/International Stainless Steel Forum لعام 2024 درجات الفولاذ مزدوج الطور القياسية نطاق PREN من 28 إلى 38. ويُحسب PREN عادةً من محتوى الكروم والموليبدينوم والنيتروجين، وهو اصطلاح لفهرسة مقاومة التآكل يُستخدم لمقارنة مقاومة الهجوم الموضعي. لكنه لا يمثل ضمانًا كاملًا للأداء. إذ يمكن لحالة السطح، واللحام، والشوائب، ودرجة الحرارة، وتركيز الكلوريد، والفجوات، والإجهاد المتبقي، ومدة التعرض، أن تغير سلوك التآكل الحفري وتآكل الفجوات الحرجين.

تمنح البنية المتوازنة تقريبًا بين الفريت والأوستنيت مادة 2205 مزيجًا من المقاومة، ومقاومة التآكل بالكلوريد، وسلوك الكسر، يختلف عما يوجد في كل من الدرجات الفريتية والأوستنيتية التقليدية. كما تجعل التصنيع أقل تسامحًا مع الانحرافات. فقد يؤدي البقاء المفرط في نطاقات درجات الحرارة المتوسطة إلى تكوّن أطوار بين معدنية، في حين يمكن أن يترك التبريد السريع أو غير المنضبط جيدًا بعد اللحام فريتًا زائدًا أو عيوبًا غنية بالنيتروجين. ولذلك تضبط إجراءات اللحام مدخل الحرارة، ودرجة الحرارة بين التمريرات، واختيار معدن الحشو، والحماية الغازية، وظروف التبريد، بدلًا من الاعتماد على اسم «2205» وحده.

2507 و4501 كدرجات 25Cr فائقة الازدواج

تحدد Outokumpu الدرجتين 2507 و4501 على أنهما من درجات الفولاذ 25Cr فائق الازدواج. وتشير تسمية «25Cr» إلى عائلة من السبائك تحتوي على نحو 25% من الكروم، بينما يدل وصف «فائق الازدواج» على مستوى سبائكي أعلى ومقاومة أعلى للتآكل الموضعي مقارنةً بدرجات الفولاذ مزدوج الطور القياسية. ومع ذلك، لا تحدد التسمية شكل المنتج أو معايير القبول الكاملة.

صنفت World Stainless وInternational Stainless Steel Forum درجات الفولاذ فائق الازدواج ضمن PREN من 39 إلى 45 في عام 2024. ويعكس المؤشر الأعلى عمومًا إضافات الموليبدينوم والنيتروجين إلى جانب الكروم، مع وجوب أخذ الصيغة الفعلية والحدود من المواصفة ذات الصلة. ويدعم النيتروجين تكوّن الأوستنيت ويسهم في مقاومة التنقر؛ بينما يحسن الموليبدينوم مقاومة الهجوم الموضعي بالكلوريد؛ ويدعم الكروم استقرار الغشاء السلبي. كما تؤثر هذه العناصر في التصلب، وتوازن الأطوار في معدن اللحام، وخطر تكوّن النتريدات أو المركبات بين المعدنية.

ولذلك ينبغي قراءة تسميتي 2507 و4501 على أنهما معرفان لعائلة أو درجة، لا شهادتين قابلتين للتبادل. فقد يتطلب المنتج المحدد التخمير بالمحلول، والتبريد السريع، وحدودًا لتوازن الأطوار، واختبار الصدم، وحدودًا للصلادة، أو اختبار التآكل. ويمكن أن تختلف هذه المتطلبات بين الصفائح، والأنابيب غير الملحومة، والأنابيب الملحومة، والمشغولات بالتطريق، والوصلات، والمكونات المصبوبة أو المصنّعة. ولا يجوز افتراض أن إجراء لحام مؤهلًا لمواصفة منتج معينة ولنطاق سماكة معين يفي بمتطلبات أخرى لمجرد أن المادتين توصفان بأنهما من الفولاذ 25Cr فائق الازدواج.

تُستخدم سبائك الفولاذ فائق الازدواج عندما يفرض التآكل الموضعي والأحمال الميكانيكية ظروفًا شديدة المتطلبات، بما في ذلك المعدات البحرية، وأنظمة مياه البحر، والمعالجة الكيميائية، وتحلية المياه، ومكونات النفط والغاز. ومع ذلك، تظل مقاومة الكلال معتمدة بدرجة كبيرة على هندسة اللحام، وحالة السطح، والعيوب، والإجهاد المتبقي، والبيئة الدورية. ولا تلغي قيمة PREN الأعلى الحاجة إلى فحص حواف اللحام، والفجوات، والشوائب، والمناطق المتأثرة بالحرارة.

العلاقة بين أسماء السبائك وأرقام UNS ومواصفات المنتجات

غالبًا ما تختلط ثلاثة أنواع من التسميات:[3][3] Petroleum and natural gas industries — Test methods for quality control of microstructure of ferritic/austenitic stainless steels. ISO Technical Committee 67. ISO 17781, 2024.

• اسم شائع أو تجاري، مثل 2205 أو 2507.
• اختصار للتركيب، مثل 22Cr أو 25Cr.
• تسمية رسمية، مثل UNS S32205.

وهي تجيب عن أسئلة مختلفة. فالاسم الشائع يحدد عائلة درجات معترفًا بها. أما اختصار الكروم فيوضح مستوى السبك التقريبي. وتوفر تسمية UNS هوية تركيبية موحّدة. ولا يحدد أيٌّ من هذه العناصر بمفرده كيفية تصنيع المادة، أو اختبارها، أو وسمها، أو فحصها، أو قبولها.

وتوفر مواصفة المنتج هذا السياق المفقود. فقد تحدد مواصفات ASTM وEN وISO وغيرها الحدود الكيميائية، والأبعاد، والتفاوتات، وطريقة التصنيع، والتخمير بالمحلول، وخواص الشد، ومتطلبات الصدم، والفحص غير الإتلافي، والاختبار الهيدروستاتيكي، واختبارات التآكل أو البنية المجهرية الإضافية. وتُعد ASTM A928/A928M مثالًا على ذلك؛ فهي تتناول أنابيب مزدوجة الطور ملحومة بالانصهار الكهربائي ومصنّعة باستخدام معدن حشو، بدلًا من مجرد تسمية سبيكة. أما ISO 17781، التي حددتها اللجنة الفنية 67 التابعة لـISO في عام 2024، فتحدد طرائق اختبار مراقبة جودة البنية المجهرية للمواد مزدوجة الطور في تطبيقات النفط والغاز الطبيعي. وهي مرجع لمراقبة الجودة، وليست بديلًا عن درجة المادة أو مواصفة المنتج.

وتنطبق مشكلة التسمية نفسها على الفئات الأوسع. إذ تسرد World Stainless/International Stainless Steel Forum الفولاذ مزدوج الطور منخفض السبك ضمن PREN من 22 إلى 27، والفولاذ مزدوج الطور القياسي ضمن 28 إلى 38، والفولاذ فائق الازدواج ضمن 39 إلى 45، والفولاذ فائق الازدواج جدًا فوق 45. وتُعد هذه الحدود اصطلاحات تصنيف مفيدة، إلا أن المنظمات لا تطبق جميعها حدودًا متطابقة. وقد تتداخل في الاستخدام التجاري تسميات الفولاذ مزدوج الطور العادي، ومزدوج الطور منخفض السبك، ومزدوج الطور القياسي، وفائق الازدواج، وفائق الازدواج جدًا، ومجموعات 25Cr. وتظل الوثيقة الحاكمة هي مواصفة الدرجة المشار إليها والاختبارات المحددة فيها، وليس اسم الفئة وحده.

الخواص الميكانيكية والفيزيائية

الفولاذ المقاوم للصدأ مزدوج الطور هو سبائك من الكروم–النيكل–الموليبدينوم–الحديد، وتنبع استجابتها الميكانيكية من بنية من الفريت والأوستنيت، لا من مصفوفة متجانسة واحدة. وتتمثل الحالة المستهدفة في وجود الفريت والأوستنيت بنسبتين متقاربتين تقريبًا من حيث الحجم، وفقًا لما أوردته World Stainless وInternational Stainless Steel Forum في عام 2024. وهذه النسبة هدف ميتالورجي، وليست نتيجة مضمونة لمجرد تحديد اسم السبيكة الاسمي. إذ يمكن لكل من التركيب الكيميائي للسبيكة، ودرجة حرارة التخمير بالمحلول، وزمن التثبيت، ومعدل التبريد، والتشكيل، واللحام أن يغيّر التوازن أو يعدّل مورفولوجيا الطورين.

يوفر كل من ASM Handbook والفصل الخاص بالفولاذ المقاوم للصدأ مزدوج الطور في Wiley إطارًا مفيدًا لفهم هذه المواد؛ إذ يجب النظر إلى الخواص بوصفها نتيجة لتركيب الطورين، ومورفولوجيتهما، والعيوب، وتاريخ المعالجة. ولذلك لا يمكن لشهادة المصنع أو اسم السبيكة أن يحل محل البيانات الميكانيكية الخاصة بالمنتج، ومتطلبات المعالجة الحرارية، وسجلات الفحص.

المتانة والليونة الناتجتان عن البنية ثنائية الطور

يسهم الفريت، وهو طور مكعّب مركزي الجسم، في رفع مقاومة الخضوع ومقاومة التشوه اللدن. أما الأوستنيت، وهو طور مكعّب مركزي الأوجه، فيوفر قدرة أكبر على التصلد بالتشوه، وليونة أعلى عمومًا. وعندما يشكّل الطوران بنية متصلة ومترابطة جيدًا، يمكن للفولاذ مزدوج الطور أن يجمع بين مستوى مقاومة أعلى من ذلك المعتاد في الفولاذ المقاوم للصدأ الأوستنيتي، وبين استطالة وقدرة مفيدتين على التشكيل. والنتيجة ليست مجرد متوسط بسيط لخصائص المكوّنين؛ إذ يقيّد الفريت تشوه الأوستنيت، ويعترض الأوستنيت مسارات تشوه الفريت، كما تؤثر حدود الطورين في الانزلاق، وتقسيم الانفعال، وبدء التشققات.

تظهر البنية المجهرية المحفورة عادةً على هيئة مناطق فريتية وأوستنيتية ممدودة وصفائحية، ولا سيما في الصفائح المدرفلة. وتنتج هذه المورفولوجيا سلوكًا يعتمد على الاتجاه. فقد تختلف الخواص الشدية المقاسة عرضيًا بالنسبة إلى اتجاه الدرفلة عن تلك المقاسة طوليًا، في حين يمكن أن تتأثر الليونة عبر السمك بالشوائب، والتخطط، والانفصال، واللحام. ولذلك قد يكون تمثيل مكوّن صُمّم اعتمادًا على بيانات الشد الطولية وحدها غير دقيق إذا كانت أحماله الرئيسية تؤثر عبر الصفيحة أو عبر وصلة ملحومة.

كما تدعم حالة التساوي التقريبي بين الطورين توازنًا مفيدًا بين المتانة والليونة. ويمكن أن يؤدي ارتفاع نسبة الفريت إلى زيادة المقاومة، لكنه قد يقلل الليونة والمتانة الصدمية، ولا سيما عندما يصبح الفريت متصلًا أو خشن الحبيبات. أما ارتفاع نسبة الأوستنيت فقد يحسن الليونة مع خفض المقاومة المتوقعة من بنية مزدوجة متوازنة بصورة صحيحة. ولا يُقيَّم أي من هذين الانحرافين بالمظهر البصري وحده؛ إذ يلزم استخدام علم المعادن الكمي، وطرائق التنبؤ بالأطوار، والفحص وفق مواصفة المنتج المعمول بها.

توفر عائلات السبيائك إطارًا للتركيب الكيميائي ومقاومة التآكل، لكنها لا تضمن مباشرةً الخواص الميكانيكية. ويضع تصنيف World Stainless لعام 2024 السبيائك مزدوجة الطور منخفضة السبيكة ضمن PREN 22–27، والسبيائك مزدوجة الطور القياسية ضمن PREN 28–38، والسبيائك فائقة الازدواج ضمن PREN 39–45، والسبيائك فائقة الازدواج للغاية عند PREN يتجاوز 45. ويُعد PREN اصطلاحًا لفهرسة مقاومة التآكل، ويُبنى عادةً على الكروم والموليبدينوم والنيتروجين؛ لكنه لا يتنبأ بمفرده بالمقاومة أو المتانة أو جودة اللحام أو مدة الخدمة. كما تختلف تجميعات الفولاذ مزدوج الطور العادي، ومزدوج الطور منخفض السبيكة، ومزدوج الطور القياسي، وفائق الازدواج، وفائق الازدواج للغاية، ومجموعة 25Cr بعض الشيء بين أنظمة التصنيف المختلفة.

تحدد Outokumpu السبيكة 2205 بوصفها فولاذًا مزدوج الطور يحوي 22Cr، والسبيكتين 2507 و4501 بوصفهما من سبائك الفولاذ فائق الازدواج التي تحوي 25Cr. وفي تصميم المنتجات، يظل تعيين UNS والمواصفة الحاكمة أكثر دقة من استخدام اسم العائلة. فعلى سبيل المثال، تتناول ASTM A928/A928M الأنابيب مزدوجة الطور الملحومة بالدمج الكهربائي مع معدن حشو، وتحدد أن UNS S32205 يقابل سبيكة 2205 مزدوجة الطور في مواصفات المنتج المشار إليها. ويجب أن تستمد القيم المطلوبة لمقاومة الشد، ومقاومة الخضوع، والاستطالة، والصلادة، وجودة اللحام من تلك المواصفة ومن شكل المنتج المعني.

المتانة وتأثيرات درجة الحرارة

يحافظ الأوستنيت على آليات التشوه ذات الشبكة المكعبة مركزية الأوجه ضمن نطاق واسع من درجات الحرارة، ويساعد في الحفاظ على الليونة وتخميد طرف الشق. أما الفريت فهو أكثر حساسية لدرجة الحرارة لأن بنيته المكعبة مركزية الجسم يمكن أن تمر بانتقال من المطيلية إلى الهشاشة. ونتيجة لذلك، تعتمد متانة الفولاذ مزدوج الطور اعتمادًا كبيرًا على محتوى الفريت، وحجم حبيباته، ومورفولوجيا الطورين، والشوائب، والدورات الحرارية للحام، واتجاه الاختبار. ويسهم وجود الأوستنيت في تحسين الاستجابة الكلية، لكنه لا يلغي مخاطر درجات الحرارة المنخفضة المرتبطة بالفريت.

ويكون السلوك الصدمي عند درجات الحرارة المنخفضة حساسًا بوجه خاص للفريت خشن الحبيبات، وعدم توازن نسب الطورين، والرواسب بين الفلزية. ويمكن لطور سيغما، وطور تشي، ونتريدات الكروم، وغير ذلك من الأطوار الثانوية أن تستهلك الكروم أو الموليبدينوم موضعيًا، وأن تقلل الليونة، وأن توفر مواقع لبدء التشققات. ولذلك فإن التعرض المفرط لنطاقات درجات الحرارة التي تسمح بالترسيب يكون ضارًا حتى عندما يبدو السطح النهائي مقبولًا. ويُستخدم التخمير بالمحلول والتبريد السريع، حيثما تنص المواصفة، لاستعادة بنية طورية مناسبة وإذابة الأطوار غير المرغوبة أو الحد منها؛ وتعتمد المعالجة المسموح بها على السبيكة ومواصفة المنتج.

وتنشأ مشكلة مختلفة عند درجات الحرارة المرتفعة. فقد يتحول الفريت أو يرسّب أطوارًا ثانوية أثناء التعرض المطول، كما قد يتغير توازن الأوستنيت–الفريت أثناء اللحام أو المعالجة الحرارية. ويمكن لدورات التصنيع القصيرة والتبريد المضبوط أن تنتج بنية مقبولة، إلا أن إعادة التسخين، واللحام الإصلاحي، والتعرضات الحرارية المتكررة تتطلب إجراءات محددة. وقد تحتوي المناطق المتأثرة بالحرارة على كمية مفرطة من الفريت مباشرةً بعد التبريد السريع، أو قد تتكون فيها نتريدات وأطوار بين فلزية بعد تعرض حراري غير مناسب.

وتؤثر هذه العوامل أيضًا في الكلال. فقد يُظهر الفولاذ مزدوج الطور مقاومة كلال مواتية بفضل مقاومته ومقاومته للتآكل، إلا أن أداء الكلال تتحكم فيه حالة السطح، وهندسة اللحام، والإجهاد المتبقي، والشوائب، وحفر التآكل، والعيوب الحساسة للطور. ولا تعني السبيكة المقاومة للتآكل تلقائيًا امتلاكها عمر كلال ملحومًا أفضل. ويجب أن تتوافق منحنيات التصميم وتصنيفات اللحام مع المنتج، وفئة الوصلة، والبيئة، والكود المعمول به.

تُعد ISO 17781 مرجعًا مناسبًا لضبط الجودة في تطبيقات النفط والغاز الطبيعي. وتصفها اللجنة الفنية ISO Technical Committee 67 بأنها تحدد طرائق اختبار لضبط جودة البنية المجهرية للفولاذ المقاوم للصدأ الفريتي/الأوستنيتي، أو مزدوج الطور. ويمكن لهذا الفحص أن يحدد الفريت المفرط، ومورفولوجيا الطور غير الطبيعية، والرواسب الضارة التي قد لا يكشفها اختبار الشد وحده.

الخواص الفيزيائية وآثارها في التصميم

تقع الخواص الفيزيائية للفولاذ مزدوج الطور بين خواص الفولاذ المقاوم للصدأ الفريتي والأوستنيتي، لكنها لا تساويها ببساطة. إذ يسهم الفريت في الاستجابة المغناطيسية، وفي معامل تمدد حراري أقل عمومًا من الأوستنيت. أما الأوستنيت فيسهم في السلوك غير المغناطيسي وفي معامل تمدد حراري أعلى. ولذلك قد يُظهر المكوّن ثنائي الطور نفاذية مغناطيسية قابلة للقياس واستجابة للتمدد الحراري تختلف عن تلك الخاصة بالفولاذ المقاوم للصدأ الأوستنيتي بالكامل. ويهم ذلك بالقرب من المستشعرات المغناطيسية، وفي حسابات التحكم في الأبعاد، وحيث يؤدي التدوير الحراري إلى توليد إجهادات تقييد.

وتتأثر الموصلية الحرارية بنسبة الفريت–الأوستنيت، والإضافات السبائكية، ودرجة الحرارة، وحالة المنتج. وتنقل أنواع الفولاذ مزدوج الطور الحرارة عمومًا بطريقة تختلف عن السبيائك الأوستنيتية الشائعة، في حين يمكن لتمددها الحراري الأقل أن يقلل التشوه أثناء بعض العمليات الحرارية. إلا أن هذه الميزة مشروطة؛ فاللحام يظل مسببًا للتمدد والانكماش الموضعيين، والإجهاد المتبقي، وتغيرات الطور. وقد يهيمن تقييد الوصلة ومدخل الحرارة على التشوه النهائي.

ويعكس السلوك المرن أيضًا طبيعة التجمع ثنائي الطور. فلكل من الفريت والأوستنيت استجابات مرنة بلورية مختلفة، كما تؤدي الدرفلة إلى نشوء نسيج بلوري؛ ولذلك يمكن أن يختلف معامل المرونة واستجابة بواسون المقاسان باختلاف الاتجاه وطريقة الاختبار. وفي الحسابات الإنشائية الاعتيادية، توفر المواصفات غالبًا قيمة تصميمية بدلًا من اشتراط نموذج مرن لكل طور على حدة. أما أعمال العناصر المحددة التي تتضمن تدرجات حرارية، أو تحميلًا دوريًا، أو تجميعات ملحومة، فقد تحتاج إلى بيانات تعتمد على درجة الحرارة والاتجاه، مستمدة من حالة المنتج الفعلية.

ويظل تاريخ المعالجة عاملًا محوريًا. فالدرفلة على الساخن، والاختزال على البارد، والتخمير بالمحلول، والتبريد بالماء، والتشغيل الآلي، واللحام، تغيّر الإجهاد المتبقي والنسيج البلوري، فضلًا عن توازن الطورين. ويمكن لمخططات التنبؤ بالأطوار والأدوات الحاسوبية تقدير تكوّن الفريت والترسيب، لكنها لا تحل محل الفحص المعدني واختبارات التأهيل. ولذلك ينبغي أخذ بيانات التصميم من السبيكة المحددة، وشكل المنتج، والسمك، والمعالجة الحرارية، والاتجاه، والمواصفة، لا من عبارة عامة مفادها أن الفولاذ المقاوم للصدأ مزدوج الطور قوي أو متين أو مستقر أبعاديًا.

آليات التآكل والمقاومة

الفولاذ المقاوم للصدأ مزدوج الطور ليس درجة واحدة مقاومة للتآكل. وينبع أداؤه من مزيج مضبوط من الفريت والأوستنيت، بحيث تكون نسبة كل طور منهما عادةً قريبة من 50% حجماً. وقد أفادت World Stainless والمنتدى الدولي للفولاذ المقاوم للصدأ بهذا التوازن التقريبي في عام 2024. ويوفر الطوران استجابات كهروكيميائية وميكانيكية مختلفة: إذ يسهم الفريت الغني بالكروم في مقاومة الهجوم الموضعي الناجم عن الكلوريدات وفي تحقيق مقاومة عالية، بينما يحسن الأوستنيت المثبت بالنيكل المتانة والمطيلية ومقاومة بعض أشكال التآكل العام والتآكل المعزز بالإجهاد.

ذلك التوازن هو نتيجة لعملية المعالجة، وليس ضماناً توفره تسمية الدرجة الاسمية. فتركيب السبيكة، ودرجة حرارة التخمير بالمحلول، ومدخلات الحرارة أثناء اللحام، ومدة التثبيت، ومعدل التبريد، كلها تؤثر في النسبة النهائية بين الفريت والأوستنيت. وقد يؤدي فائض الفريت إلى خفض المتانة وتغيير سلوك التآكل الموضعي؛ بينما قد يؤدي فائض الأوستنيت إلى خفض المقاومة، وقد يترك السبيكة ناقصة من الفريت اللازم للبنية مزدوجة الطور المحددة. وتُظهر المواد المحفورة عادةً مناطق فريتية وأوستنيتية ممدودة وصفائحية، ولا سيما بعد الدرفلة. ويمكن لأدوات التنبؤ بالأطوار، مثل Schaeffler وDeLong وWRC-1992 ومخططات البنية، أن توجه تقديرات اللحام والتصلب، غير أن الفحص المعدني واختبارات التآكل يظلان ضابطين ضروريين.

يُكوّن الكروم الغشاء السلبي من أكسيد الكروم. ويعزز الموليبدينوم هذا الغشاء في المحاليل المحتوية على الكلوريدات، ويرفع مقاومة بدء الحفر وانتشارها. ويُعد النيتروجين مكوِّناً قوياً للأوستنيت، كما يزيد مقاومة التآكل الموضعي؛ ويرفع أيضاً مقاومة الخضوع من خلال التقوية بالمحلول الصلب. ويعمل النيكل أساساً على تثبيت الأوستنيت ودعم توازن الأطوار، إلا أنه لا يمكن اعتباره بديلاً عن الموليبدينوم أو النيتروجين في حساب مقاومة الحفر. وقد تؤدي حالة السطح السيئة، أو الحديد المطمور، أو ضربات القوس، أو تغير لون السطح بفعل الحرارة، أو أضرار التجليخ، أو أكاسيد اللحام، إلى إضعاف الغشاء السلبي موضعياً، حتى عندما يكون التركيب الكيميائي للسبيكة ككل مناسباً.

التآكل الحفري وتآكل الشقوق

يدعم النيتروجين تكوّن الأوستنيت والقوة ومقاومة التنقر، لكن غاز الحماية غير الملائم أو التبريد السريع أو المناطق الفريتية موضعيًا قد يعزز تكوّن المسامية أو النتريدات.يدعم النيتروجين تكوّن الأوستنيت والقوة ومقاومة التنقر، لكن غاز الحماية غير الملائم أو التبريد السريع أو المناطق الفريتية موضعيًا قد يعزز تكوّن المسامية أو النتريدات. يغطي ASTM A928/A928M أنابيب الفولاذ المقاوم للصدأ المزدوج الملحومة بالانصهار الكهربائي والمصنوعة باستخدام معدن حشو.

يبدأ التآكل الحفري عندما ينهار سطح سلبي في موضع صغير، غالباً حيث تتركز أيونات الكلوريد عند الشوائب، أو قمم الخشونة، أو بقايا الأكاسيد، أو المناطق المتضررة ميكانيكياً. وتصبح الحفرة مهبطاً بالنسبة إلى السطح المحيط. ويؤدي التحلل المائي إلى خفض الرقم الهيدروجيني المحلي، بينما تنتقل الكلوريدات إلى داخل التجويف، وقد تستمر الحفرة في النمو بعد زوال العامل المحفز الأصلي. وتفسر هذه العملية ذاتية التحفيز كيف يمكن لعلامة سطحية صغيرة أن تُحدث خاصية اختراق عميقة.

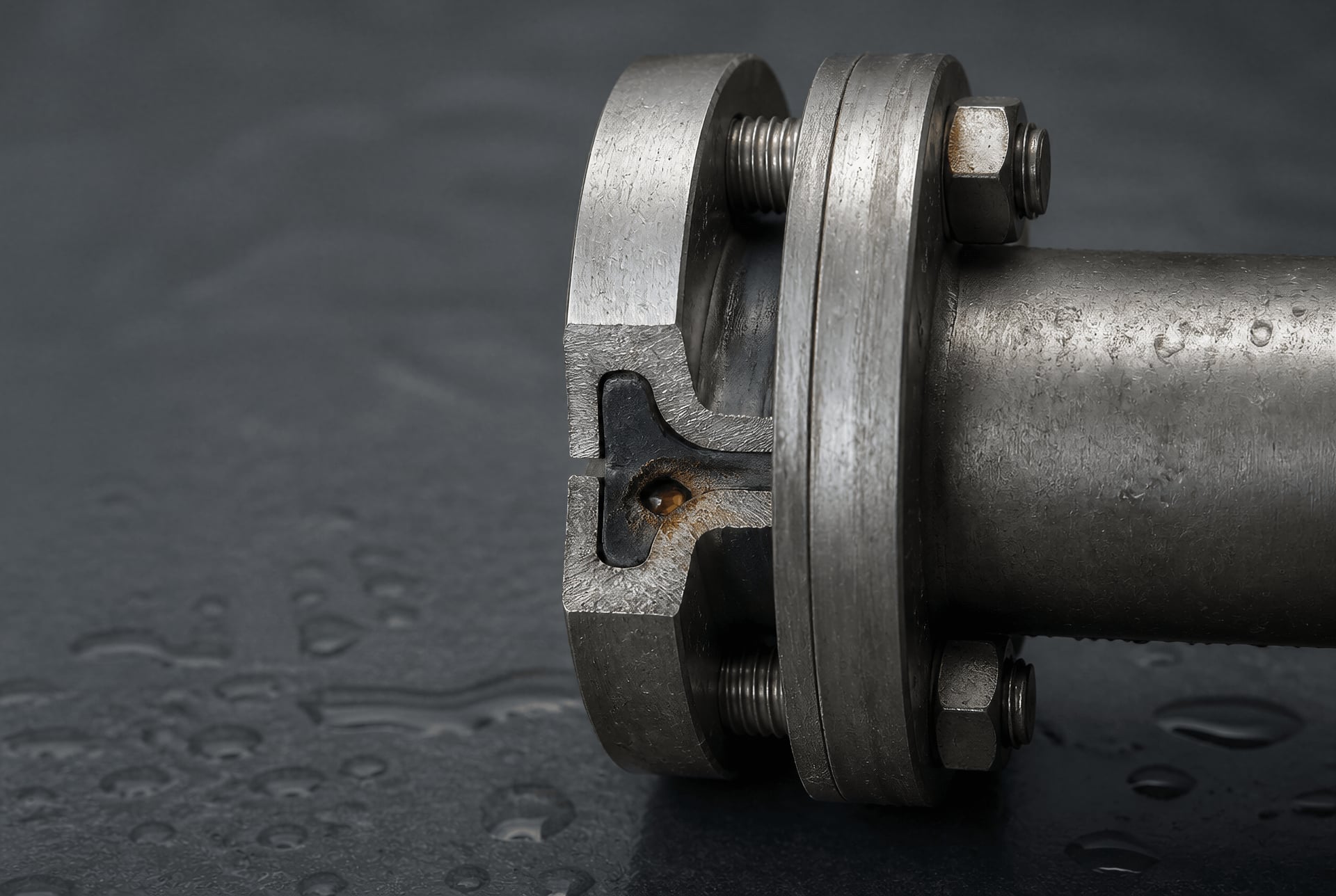

ويتبع تآكل الشقوق تسلسلاً مشابهاً، لكنه يخضع لانتقال الكتلة المقيَّد. فقد تستهلك الحشيات، والوصلات المتراكبة، والوصلات الملولبة، والترسبات، وأسطح الشفاه، وهندسات اللحام المحمية، الأكسجين داخل الشق. وتؤدي خلية التهوية التفاضلية الناتجة إلى تحميض المنطقة المحجوبة وتركيز الكلوريد فيها. وقد تقاوم درجة مزدوجة الطور التآكل الحفري على السطح المكشوف، بينما تتعرض للهجوم داخل شق ضيق، لأن الكيمياء المحلية داخل الشق تكون أشد قسوة بكثير من الماء المحيط.

لذلك تُعد درجة الحرارة الحرجة للحفر (CPT) ودرجة الحرارة الحرجة لتآكل الشقوق (CCT) قياسين مفيدين للمقارنة. وتحدد CPT درجة الحرارة التي يصبح عندها الحفر المستقر مرجحاً في محلول وإجراء اختبار محددين؛ بينما تقيس CCT الميل المقابل في وجود شق اصطناعي. ولا تمثل أي من القيمتين حداً تشغيلياً عاماً. إذ يمكن أن تغير نعومة السطح، وطريقة الاختبار، ومحتوى الأكسجين، وتركيز الكلوريد، والترسبات، والتدفق، ووجود تغير لون السطح بفعل حرارة اللحام، النتيجة.

كما يجب أن تكون مقاومة الفريت والأوستنيت متوافقة. فإذا كان أحد الطورين أقل مقاومة للتآكل الموضعي من الآخر، فقد يبدأ الحفر تفضيلياً عند حدود الأطوار أو داخل الطور الأضعف. ويؤثر توزع الكروم والموليبدينوم، ومحتوى النيتروجين، وتاريخ التبريد في هذا الاختلاف. وتزيد الرواسب البينفلزية من شدة المشكلة. فقد تستهلك أطوار سيغما، وأطوار تشي، ونتريدات الكروم، والمكونات الثانوية الأخرى، الكروم أو الموليبدينوم من المعدن المجاور، وتنشئ مناطق مستنزفة. ويمكن أن يؤدي التعرض في نطاق تقريبي بين 600 و1000 °C، تبعاً للتركيب والمدة، إلى تكوين هذه الأطوار. ويُستخدم التخمير بالمحلول متبوعاً بالتبريد السريع لاستعادة البنية المقصودة، إلا أن المعالجة الحرارية المفرطة قد تسبب تشوهاً أو مشكلات تصنيع أخرى.

وتتطلب الأسطح الملحومة عناية خاصة. إذ يحتوي تغير لون السطح بفعل الحرارة على أكسيد مستنزف من الكروم أسفل التغير اللوني المرئي، كما يمكن لأكسدة جذر اللحام أن تخفض CPT وCCT بدرجة كبيرة. وتزيل المعالجة بالتخليل والتنظيف الميكانيكي المناسب، إلى جانب التحكم في غازات الحماية والتطهير، هذه المواقع الضعيفة أو تحد منها. كما يجب أن يدعم اختيار معدن الحشو توازن الأطوار المطلوب، بدلاً من الاكتفاء بإعادة إنتاج التركيب الاسمي للمعدن الأساسي.

بيئات الكلوريد وتفسير PREN

يُعد التعرض للكلوريدات محورياً في اختيار الفولاذ مزدوج الطور، لأن الكلوريدات تزعزع استقرار الأغشية السلبية وتجعل حدوث الحفر والشقوق أكثر احتمالاً. ويمكن لمياه البحر، والمحاليل الملحية المركزة، وأنظمة مياه التبريد، ومحاليل المعالجة، والترسبات التبخرية، ومياه الغسل الملوثة، أن تنشئ جميعها ظروفاً موضعية تختلف عن التركيز المقاس في الكتلة السائلة. كما أن درجة الحرارة، والحموضة، وتوافر الأكسجين، والتدفق، والترسبات، وهندسة الشقوق، عوامل لا تقل أهمية عن قيمة الكلوريد الاسمية.

يُعبَّر عن الرقم المكافئ لمقاومة الحفر عادةً بالصيغة التالية:

الفولاذ فائق الازدواج Limited evidence

PREN = %Cr + 3.3(%Mo) + 16(%N)

وتوضح المعاملات سبب التأثير الكبير نسبياً للموليبدينوم والنيتروجين في هذا المؤشر. وتُصنِّف World Stainless والمنتدى الدولي للفولاذ المقاوم للصدأ درجات الفولاذ مزدوج الطور منخفض السبيكة عموماً ضمن PREN من 22 إلى 27، والدرجات مزدوجة الطور القياسية ضمن PREN من 28 إلى 38، ودرجات السوبر مزدوجة الطور ضمن PREN من 39 إلى 45، والدرجات فائقة الازدواج الطوري عند PREN أعلى من 45. وهذه الحدود اصطلاحات تصنيفية، وليست حدوداً متطابقة تستخدمها كل منظمة. كما أنها تصف نطاقاً لعائلة من السبائك، لا تركيباً ثابتاً واحداً.

ويُطلق على الدرجة 2205 عادةً اسم الفولاذ مزدوج الطور 22Cr. وتحدد ASTM A928/A928M أن UNS S32205 تقابل درجة الفولاذ مزدوج الطور 2205 في مواصفات الأنابيب الملحومة بالاندماج الكهربائي المشار إليها، حيث يُستخدم معدن حشو. وتُصنف الدرجتان 2507 و4501 عادةً ضمن درجات السوبر مزدوجة الطور 25Cr. ولذلك ينبغي قراءة تسميات الفولاذ مزدوج الطور العادي، ومنخفض السبيكة، والقياسي، والسوبر مزدوج الطور، وفائق الازدواج الطوري، ومجموعات 25Cr، بوصفها أوصافاً لعائلات سبائكية مرتبطة باصطلاحات التركيب وPREN، لا تصنيفات خدمة قابلة للتبادل.

ويُعد PREN أداة للمقارنة بين السبائك، وليس وسيلة للتنبؤ ببيئة الخدمة. فقد تستجيب سبائكان لهما PREN متقارب استجابتين مختلفتين بسبب توازن الأطوار، أو الشوائب، أو تشطيب السطح، أو حالة اللحام، أو المعالجة الحرارية، أو اختلاف توزيع الموليبدينوم والنيتروجين. وعلى العكس، لا يوفر PREN المرتفع مقاومة عامة لتآكل الشقوق، أو التآكل بالتعرية، أو الهجوم الجلفاني، أو التآكل المتأثر ميكروبيولوجياً، أو تأثيرات الهيدروجين، أو البيئات الحمضية. ويكون المؤشر أكثر فائدة عند مقارنة مصهورات أو درجات مترابطة في ظروف اختبار متشابهة.

اعتبارات التآكل الناتج عن الإجهاد والتعب التآكلي

تُظهر أنواع الفولاذ المقاوم للصدأ مزدوج الطور عموماً مقاومة أكبر للتشقق الناتج عن التآكل الإجهادي بالكلوريدات مقارنةً بأنواع الفولاذ المقاوم للصدأ الأوستنيتي التقليدية، ولا سيما في البيئات التي تتضافر فيها إجهادات الشد ودرجات الحرارة المرتفعة وتركيزات الكلوريد. ويرتبط هذا التفوق بالبنية ثنائية الطور وبالمحتوى الأقل من النيكل في كثير من درجات الفولاذ مزدوج الطور، لكنه ليس مطلقاً. إذ يمكن للمحاليل الساخنة المحتوية على الكلوريدات، والترسبات التبخرية، والمحاليل الكاوية المركزة، والبيئات المحتوية على الهيدروجين، والإجهادات المتبقية الشديدة، أن تسبب التشقق رغم ذلك.

وقد يبدأ تشكل الشقوق عند الحفر، أو الشقوق، أو عيوب اللحام، أو حدود الأطوار، أو المناطق التي تغيرت بفعل التصنيع. ويمكن أن يكون إجهاد الشد المتبقي الناتج عن التشكيل، أو اللحام، أو التشغيل الآلي، أو التشغيل على البارد، كافياً حتى في غياب أي حمل خارجي. كما يمكن أن يستجيب الأوستنيت والفريت بصورة مختلفة لامتصاص الهيدروجين ولتشوه طرف الشق، ولذلك تؤثر نسبة الفريت إلى الأوستنيت وشكل الأطوار المحلي في سلوك التشقق. ويجب أن تحد إجراءات اللحام من الرواسب الضارة، وأن تتجنب الاختلال المفرط بين الفريت والأوستنيت، وأن تتحكم في درجة الحرارة بين الطبقات وفي التبريد.

يجمع التعب التآكلي بين الإجهاد الدوري وبيئة تآكلية. وتعمل الحفرة كشق حاد؛ ثم يؤدي التحميل المتكرر إلى دفع الشق إلى الأمام عند مستويات إجهاد أقل من المتوقع في الهواء. وغالباً ما توفر أنواع الفولاذ مزدوج الطور مقاومة مفيدة للتعب، إلا أن التعب التآكلي يعتمد بشدة على حالة السطح، وهندسة اللحام، والإجهاد المتبقي، والشوائب، والحماية الكاثودية، وتردد الدورات. وتستحق مناطق أقدام اللحام والشقوق فحصاً خاصاً، لأنها تجمع بين تركّز الإجهاد الهندسي وبيئات التآكل محدودة التبادل.

وبناءً على ذلك، ينبغي أن يميز التصميم بين مقاومة التآكل الموضعي ومقاومة كل آلية من آليات التآكل. وتحدد متطلبات المنتجات في ASTM التركيب والأبعاد والاختبارات الخاصة بمنتجات معينة، بينما تحدد ISO 17781 طرق مراقبة جودة البنية المجهرية للفولاذ مزدوج الطور في تطبيقات النفط والغاز الطبيعي. وتكتسب هذه الضوابط أهميتها لأن الدرجة الاسمية، وقيمة PREN، والسمعة المرتبطة بمقاومة التآكل، لا يمكن أن تحل محل التحقق من توازن الأطوار، والتصنيع النظيف، وتأهيل إجراء اللحام المناسب، وإجراء الاختبارات في بيئة الخدمة الفعلية.

الترسبات، والهشاشة، والتعرّض الحراري

لا تُحمى الفولاذات المقاومة للصدأ مزدوجة الطور بالتركيب الكيميائي وحده. إذ يعتمد أداؤها على الاحتفاظ ببنية مضبوطة من الفيريت والأوستنيت، ومنع الأطوار الثانوية من استنزاف المناطق الغنية بالكروم أو الموليبدينوم أو النيكل. وتصف World Stainless والمنتدى الدولي للفولاذ المقاوم للصدأ درجات الفولاذ مزدوجة الطور بأنها تحتوي تقريبًا على 50% فيريت و50% أوستنيت، مع أن التوازن المسموح به يعتمد على الدرجة، وشكل المنتج، والمواصفة الحاكمة، وطريقة الاختبار. وتُظهر المواد المحفورة عادةً مناطق فيريتية وأوستنيتية ممدودة وصفائحية. وتمنح هذه البنية الفولاذ مزدوج الطور مزيجًا من المتانة، ومقاومة التآكل بالكلوريدات، والصلادة، لكنها تخلق أيضًا بيئتين كيميائيتين مختلفتين يمكن أن تتطور فيهما الترسبات والهشاشة.

وعليه، فالمشكلة ليست ببساطة «الحرارة الزائدة». إذ يمكن لدورة حرارية أن تغيّر توازن الأطوار، أو تنتج مركبات بين فلزية هشة، أو تستنزف المصفوفة المحيطة بترسب، أو تسرّع تحلل الفيريت من دون أن تغيّر التركيب الكيميائي الكلي بصورة ملحوظة. ويمكن لهذه التغيّرات أن تخفض متانة الصدم ومقاومة الكلال، مع زيادة القابلية للتآكل النُقَري أو تآكل الشقوق. ويجب تقييم الاستجابة بالرجوع إلى الدرجة، وسماكة المقطع، والمعالجة السابقة، وإجراء اللحام، ودرجة حرارة الخدمة، ومواصفة المنتج أو معيار ضبط الجودة المنطبق.

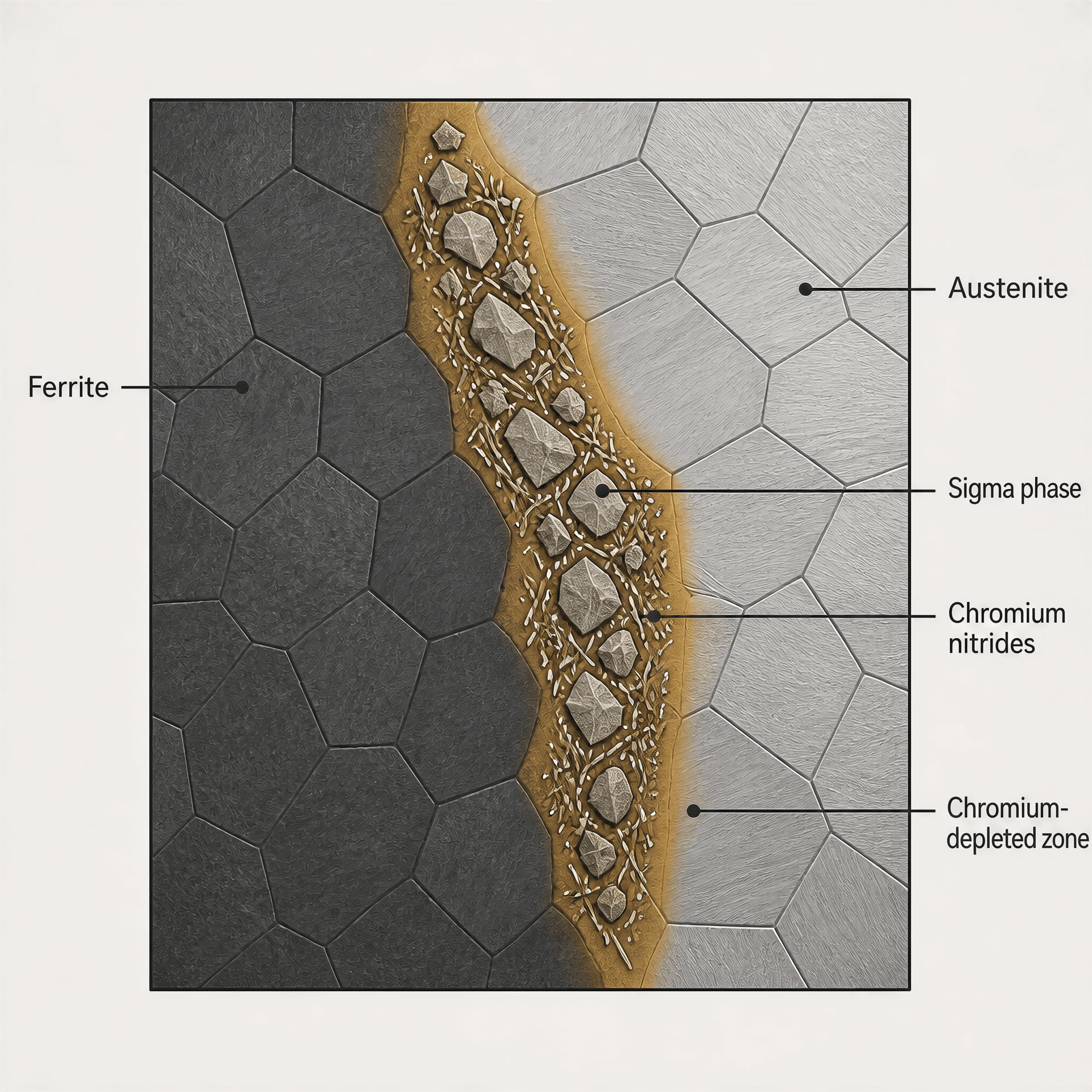

أطوار الترسب غير المرغوبة

يتمثل القلق الرئيسي بعد تعريض الفولاذات المقاومة للصدأ مزدوجة الطور مفرطةً للحرارة في تكوّن أطوار بين فلزية غنية بالكروم والموليبدينوم، ولا سيما طور سيغما (σ) وطور كاي (χ). ويتميز طور سيغما بالصلادة والهشاشة. وقد يتكوّن تفضيليًا عند واجهات الفيريت–الأوستنيت، حيث تكون مسافات الانتشار قصيرة ويشجع التركيب الكيميائي الموضعي على الترسب. وقد يظهر طور كاي في وقت أبكر في بعض حالات السبائك، ثم يتحول لاحقًا إلى طور سيغما أو يسهم في تكوّنه. ويخفض كلا الطورين محتوى الكروم والموليبدينوم في الفيريت المحيط، ولذلك قد يبدأ الضرر التآكلي في المنطقة المستنزفة حتى عندما يشغل الترسب جزءًا حجميًا صغيرًا.

وتُعد نتريدات الكروم، التي توصف عادةً بالصيغة Cr₂N، مصدر قلق آخر في الفيريت. ويُضاف النيتروجين إلى كثير من الدرجات مزدوجة الطور لتثبيت الأوستنيت وتحسين مقاومة التآكل الموضعي، إلا أن التبريد السريع أو تصلب معدن اللحام بطريقة غير ملائمة قد يترك النيتروجين مفرط الذوبان في الفيريت. وقد تترسب النتريدات عند حدود الفيريت أو داخل الحبيبات الفريتية. ويمكن أن تتكوّن كربيدات الكروم حيثما يتوافر الكربون، مع أن الدرجات الحديثة منخفضة الكربون والتصنيع المضبوط يقللان هذا الخطر. ولا يقتصر التأثير على الجسيمات المرئية؛ إذ يمكن للاستنزاف الموضعي للكروم والموليبدينوم أن يخفض مقاومة التآكل النُقَري وتآكل الشقوق.

وتغيّر عائلة الدرجة قابلية الترسب. ويضع تصنيف World Stainless/المنتدى الدولي للفولاذ المقاوم للصدأ درجات الفولاذ مزدوج الطور قليل السبيكة عند PREN بين 22 و27، والدرجات مزدوجة الطور القياسية عند PREN بين 28 و38، والدرجات فائقة الازدواج عند PREN بين 39 و45، والدرجات فائقة الازدواج للغاية فوق PREN 45. ويُعد PREN اصطلاحًا لفهرسة مقاومة التآكل، وليس ضمانًا كاملًا للأداء. ويؤثر كل من الموليبدينوم والنيتروجين والكروم وتوزيع الفيريت–الأوستنيت في الاستجابة، في حين يمكن للترسبات أن تبطل الافتراضات المستندة إلى قيمة PREN الاسمية. وتُسمى الدرجة 2205 عادةً فولاذًا مزدوج الطور يحوي 22% كروم؛ أما الدرجتان 2507 و4501 فهما من درجات الفولاذ فائقة الازدواج المحتوية على 25% كروم، وفقًا لما أوردته Outokumpu في عام 2020. وتؤثر الاختلافات في عناصر السبك فيها في استقرار الأطوار، وكذلك في درجات الحرارة التي يمكن أن تتكوّن عندها الأطوار غير المرغوبة.

وتساعد أدوات التنبؤ بالأطوار، بما في ذلك حسابات الاتزان والنماذج الحركية، على تحديد مجالات الفيريت والأوستنيت والسيغما وكاي والنتريدات والكربيدات المحتملة. لكنها لا تحل محل الفحص المعدني أو اختبارات التآكل. فالمادة الفعلية تحتوي على انفصال تركيبي، وشوائب، وتخفيف ناتج عن اللحام، وإجهاد متبقٍ، وتدرجات حرارية موضعية. ولذلك قد يتنبأ حساب قائم على التركيب الاسمي بتجمع أطوار مستقر، بينما تحتوي المنطقة المتأثرة بالحرارة في اللحام على كمية صغيرة لكنها ضارة من الترسبات. ويجب اختيار الفحص المعدني، وقياس الفيريت، واختبارات الصلادة، واختبارات الصدم، واختبارات التآكل الموضعي وفقًا للمواصفة ومخاطر الخدمة.

ويُعد ISO 17781 مرجعًا مناسبًا لضبط الجودة للفولاذات المقاومة للصدأ الفريتية/الأوستنيتية، أو مزدوجة الطور، المستخدمة في صناعات النفط والغاز الطبيعي. فهو يحدد طرق اختبار لتقييم البنية المجهرية، بدلًا من اعتبار تسمية الدرجة دليلًا على قبول حالة الأطوار. كما أن مواصفات المنتجات مهمة أيضًا. ويحدد ASTM A928/A928M أن UNS S32205 يقابل درجة الفولاذ مزدوج الطور 2205 في مواصفة الأنابيب الملحومة بالدمج الكهربائي المشار إليها، عند استخدام معدن حشو. وتضبط هذه التسمية متطلبات المنتج، لكنها لا تلغي الحاجة إلى فحص التاريخ الحراري للحام أو حالة المنتج بعد التصنيع.

الهشاشة عند 475 °C وعدم استقرار الأطوار

يمكن أن يصاب الفيريت بالهشاشة أثناء التعرض لدرجات حرارة تقع تقريبًا بين 300 و500 °C، وهي ظاهرة تُسمى عادةً هشاشة 475 °C. وترتبط الآلية بتحلل الفيريت الغني بالكروم إلى طور غني بالكروم وطور غني بالحديد ومستنزف من الكروم، وغالبًا ما يوصف الأخير باسم ألفا برايم (α′). وفي الوقت نفسه، يمكن للانتظام والتصلب على مقياس النانو أن يرفعا المقاومة، مع خفض متانة الصدم بشدة. وقد تبدو المادة سليمة في اختبار الشد، لكنها تُظهر فقدانًا خطيرًا لمتانة الشق أو النتوء.

وتختلف هذه الظاهرة عن ترسب طور سيغما، رغم أن كليهما ينشأ من التعرض الحراري وقد يحدثان ضمن سجلات معالجة متداخلة. فطور سيغما طور بين فلزي خشن نسبيًا يرتبط بالتعرض لدرجات حرارة أعلى؛ أما تحلل ألفا برايم فهو عملية لعدم استقرار الفيريت تتضمن انفصالًا كيميائيًا أدق بكثير. ويهم هذا التمييز لأن الفحص المجهري والصلادة وسلوك الصدم والاستجابة للمعالجة الحرارية قد لا تحدد الضرر نفسه بالطريقة نفسها.

ويحتوي المكوّن مزدوج الطور الذي يحوي كمية أكبر من الفيريت على حجم أكبر متاح لهذه الآلية، لكن الهدف الاسمي البالغ 50:50 لا يتنبأ بعمر الخدمة بمفرده. إذ يؤثر تركيب الفيريت ومحتوى النيتروجين والتخمير المحلولي السابق والتشغيل على البارد ودرجة حرارة التعرض الدقيقة في المعدل. وعند درجة حرارة قريبة من معدل التفاعل الأقصى، قد يسبب التعرض الأقصر هشاشة أكبر من تعرض أطول بكثير عند درجة حرارة أقل أو أعلى. ولا ينطبق حد زمني واحد للتعرض عند درجة حرارة معينة على كل درجة أو سماكة أو مواصفة منتج من الفولاذ مزدوج الطور.

كما يمكن للتقادم الحراري أن يكشف اختلافات بين المواد المشغولة ومعدن اللحام والمناطق المتأثرة بالحرارة. فقد يختلف معدن اللحام عن الصفيحة الأصلية في شكل الفيريت وتوزيع عناصر السبك. وقد تمر المنطقة المتأثرة بالحرارة بتحول جزئي بدلًا من المعالجة المحلولة الكاملة المستخدمة أثناء التصنيع. ويمكن لتلك المناطق الموضعية أن تتحكم في أداء الكسر أو التآكل، حتى عندما يحتفظ الجزء الأكبر من المكوّن بتوازن أطوار مقبول. ولهذا السبب، تجمع تقييمات المعدات المتقادمة عادةً بين اختبارات الصلادة والصدم والفحص المعدني، ومعها، عند الاقتضاء، اختبارات متانة الكسر أو التآكل.

تأثيرات الزمن ودرجة الحرارة ومعدل التبريد

يمر الفولاذ المقاوم للصدأ مزدوج الطور بمجالات أطوار متغيرة أثناء التسخين والتبريد. وعند التبريد من حالة فريتية عالية الحرارة، يجب أن يتكوّن الأوستنيت من جديد بطريقة مضبوطة. فإذا كان التبريد سريعًا جدًا بالنسبة إلى المقطع والسبائك، فقد يتكوّن أوستنيت غير كافٍ، وقد تترسب نتريدات الكروم في الفيريت. أما إذا كان التبريد بطيئًا عبر مجال حساس للترسب، فتتوفر لطور سيغما أو كاي أو الأطوار الثانوية الأخرى فرصة أكبر للتنوي والنمو. ولذلك يمكن لدرجة الحرارة القصوى الاسمية نفسها أن تؤدي إلى نتائج مختلفة في خرزة لحام رقيقة، وصفيحة سميكة، ووَصلة مقيدة.

ويوضح اللحام هذه التأثيرات المتنافسة. فقد يشجع الإدخال الحراري المرتفع والتبريد البطيء ترسب الأطوار بين الفلزية، في حين يمكن للتبريد السريع جدًا أن يترك كمية مفرطة من الفيريت ويعزز تكوّن النتريدات. ويعدّل كل من درجة حرارة ما بين الطبقات، وتسلسل الخرزات، وتركيب غاز الحماية، وتقييد الوصلة، وكيمياء معدن الحشو، وسماكة المقطع الدورة الحرارية. ولا يُختار معدن الحشو لمجرد مطابقة درجة الاسم على لوحة التعريف، بل لاستعادة توازن مقبول بين الفيريت والأوستنيت والاستجابة التآكلية بعد التخفيف والتصلب.

وتتوقف المعالجة الحرارية المحلولة بدورها على الظروف. ويتمثل غرضها عمومًا في إذابة الترسبات الضارة واستعادة البنية ثنائية الطور المقصودة، ثم التبريد بسرعة كافية للحد من إعادة الترسب. ويعتمد مجال درجة الحرارة المطلوب وزمن المكوث وطريقة التبريد ومعايير القبول على الدرجة وشكل المنتج. ولا يمكن نقل المعالجة المناسبة لأنبوب UNS S32205 تلقائيًا إلى مطروقة من فولاذ فائق الازدواج يحوي 25% كروم أو إلى تجميعة ملحومة ذات مقطع سميك. وقد تفرض متطلبات ASTM ومواصفات المشتري واختبارات ISO 17781 وأكواد التصنيع فحوصًا مختلفة.

ويجب أن يراعي تقييم الخدمة التعرض التراكمي، لا أعلى درجة حرارة مسجلة فحسب. إذ يمكن للدورات الحرارية المتكررة أن توفر فرصًا عديدة للترسب حتى عندما تكون كل دورة قصيرة. وعلى العكس، قد يكون لتجاوز قصير تأثير ضئيل إذا مرت المادة بسرعة عبر المجال الحساس ولم تحتوِ على تركيب كيميائي موضعي قابل للتأثر. ويكتسب معدل التبريد أهمية خاصة عند أقدام اللحام، ومراكز المقاطع السميكة، وتقاطع نقاط التثبيت، حيث يختلف استخلاص الحرارة عن استخلاصها عند الأسطح المكشوفة.

وعليه، يتمثل السؤال العملي في معرفة ما إذا كانت المادة الفعلية لا تزال تحتفظ بتوازن مقبول للأطوار، ومتانة، ومقاومة للتآكل الموضعي بعد تاريخها الحراري الموثق. وتتطلب الإجابة أدلة خاصة بالدرجة، لا قاعدة عامة لدرجة الحرارة. وينبغي مواءمة تحديد الترسبات، وقياس الفيريت–الأوستنيت، وبيانات الصدم أو الصلادة، واختبارات التآكل مع المواصفة الحاكمة ومع أنماط الفشل المحتملة بصورة واقعية أثناء الخدمة.

اللحام والمعالجة الحرارية

صُمّم الفولاذ المقاوم للصدأ مزدوج الطور بحيث يتكون تقريبًا من بنية متساوية من الفريت والأوستنيت، إلا أن اللحام يعرّض هذه البنية لدورة حرارية متحركة وغير متجانسة بدرجة كبيرة. ينصهر حوض اللحام ثم يعاود التصلب؛ ويُسخَّن المعدن المجاور حتى يصل إلى مجالات طور الفريت أو الفريت–الأوستنيت أو الأوستنيت؛ كما تعتمد النسب الطورية النهائية على كيمياء السبيكة، ومدخل الحرارة، ودرجة التقييد، ودرجة الحرارة بين الطبقات، ومعدل التبريد. ويذكر وصف World Stainless/International Stainless Steel Forum لعام 2024 للفولاذ مزدوج الطور نسبةً مستهدفة تقارب 50% فريت و50% أوستنيت، وليس نتيجة مستقلة عن التركيب الكيميائي.

ويكتسب هذا التمييز أهمية عبر عائلات السبائك المختلفة. فعادةً ما تُصنَّف أنواع الفولاذ مزدوج الطور منخفض السبيكة ضمن PREN 22–27، والدرجات مزدوجة الطور القياسية ضمن PREN 28–38، والدرجات فائقة الازدواج ضمن PREN 39–45، والدرجات فائقة الازدواج للغاية فوق PREN 45. ويُعد PREN اصطلاحًا لفهرسة مقاومة التآكل، ويُحسب عادةً من محتويات الكروم والموليبدينوم والنيتروجين؛ لكنه لا يضمن احتفاظ اللحام بمقاومته للتنقر أو للتآكل الشقي. ويُطلق عادةً على الدرجة 2205 اسم الفولاذ مزدوج الطور المحتوي على 22% كروم، في حين أن الدرجتين 2507 و4501 هما درجتان فائقتا الازدواج محتويتان على 25% كروم، وفقًا لما أوضحته Outokumpu في عام 2020. ولذلك يجب أن تتبع ممارسة اللحام الدرجة المحددة ومعيار المنتج، لا إجراءً عامًا خاصًا بالفولاذ «مزدوج الطور».

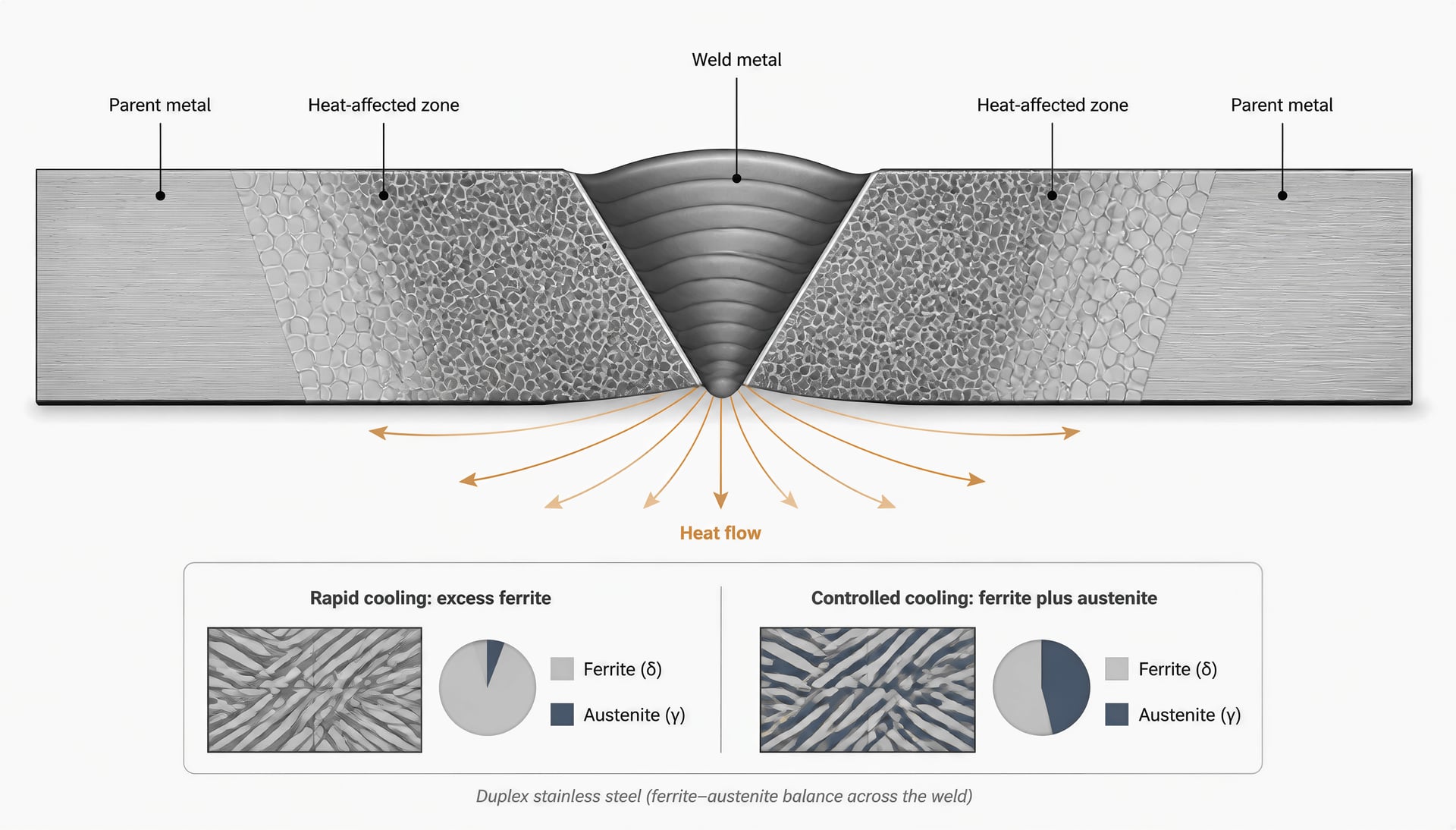

توازن الأطوار في معدن اللحام

تتصلب معظم لحامات الفولاذ مزدوج الطور أساسًا على هيئة فريت، لأن التحول من السائل إلى الصلب يفضّل الطور المكعّب مركزيّ الجسم. ثم يتكوّن الأوستنيت أثناء التبريد من خلال تحول يحدث عند حدود حبيبات الفريت وداخل المصفوفة الفريتية. فإذا كان التبريد سريعًا جدًا، لم يتوافر وقت كافٍ لهذا التحول، مما يترك معدن لحام غنيًا بالفريت. أما إذا كان التبريد بطيئًا للغاية، فقد يصبح الأوستنيت المكوّن الأكبر، في حين أن البقاء المطول ضمن نطاقات درجات الحرارة الضارة يزيد خطر ترسب الأطوار البينفلزية.

وبالتالي، فإن اختيار معدن الحشو يُعد وسيلة للتحكم الفلزي، وليس مجرد طريقة لملء الوصلة. وغالبًا ما تكون المواد الاستهلاكية الخاصة بالفولاذ مزدوج الطور غنية بالنيكل مقارنةً بالمعدن الأساس، لأن النيكل يعزز تكوّن الأوستنيت أثناء تبريد اللحام. ويساعد النيكل الإضافي على تعويض تأثير الاستخلاص الحراري السريع الذي يعزز تكوّن الفريت، وينتج توازنًا في معدن اللحام أقرب إلى النطاق المحدد. غير أن التصنيف الدقيق للمادة الاستهلاكية يعتمد على درجة المعدن الأساس، وعملية اللحام، وبيئة الخدمة، ومدونة التأهيل المعتمدة. وبالنسبة إلى الأنابيب مزدوجة الطور الملحومة بالاندماج الكهربائي، يحدد ASTM A928/A928M مادة UNS S32205 ضمن مواصفات المنتج المشار إليها للأنابيب مزدوجة الطور من الدرجة 2205، ويشترط استخدام معدن حشو.

وقد يكون اللحام الذاتي أكثر صعوبة من حيث تحقيق التوازن، لأنه يلغي التعديل التركيبي الذي يوفره معدن الحشو المحتوي على النيكل. وتفرض كل من عمليات لحام القوس بالتنغستن المحمي بالغاز، ولحام القوس المعدني المحمي بالغاز، ولحام القوس المعدني المحمي، ولحام القوس المغمور، وغيرها، ظروفًا مختلفة من التخفيف والتبريد. كما أن غاز الحماية مهم أيضًا. ويمكن لغازات الحماية أو الإسناد المحتوية على النيتروجين أن تؤثر في احتفاظ معدن اللحام بالنيتروجين، في حين قد تؤدي الحماية الضعيفة إلى الأكسدة وفقدان النيتروجين وتكوين أطوار أقل قابلية للتنبؤ. ويعرض كل من ASM Handbook المتعلق بلحام الفولاذ المقاوم للصدأ والإرشادات الفنية الصادرة عن Outokumpu اختيار معدن الحشو، والحماية الغازية، ومدخل الحرارة، وتجهيز الوصلة بوصفها متغيرات مترابطة.

ويمكن للحام الذي يحتوي على المحتوى الاسمي من الكروم والموليبدينوم أن يفشل مع ذلك في تلبية متطلبات التآكل أو المتطلبات الميكانيكية إذا كان توزيع الفريت–الأوستنيت غير ملائم. وقد تُظهر المناطق الغنية بالفريت متانة صدمية منخفضة ومقاومة أقل للتآكل الموضعي عندما تكون نسبة الأوستنيت غير كافية. كما أن المناطق الغنية بالأوستنيت ليست آمنة تلقائيًا؛ إذ يمكن للفصل الكيميائي والشوائب والتعرض الحراري أن تُحدث فروقًا موضعية في السلوك تجاه التآكل بالتنقر أو التآكل الشقي. وينبغي أن يفحص تقييم معدن اللحام الشكل البنيوي إلى جانب النسبة المئوية. وتُظهر البنى المجهرية المحفورة للفولاذ مزدوج الطور عادةً مناطق أوستنيتية ممدودة وصفائحية داخل مصفوفة فريتية، رغم أن تصلب اللحام قد ينتج أشكالًا أقل انتظامًا من تلك الموجودة في الصفائح المشغولة.

المناطق المتأثرة بالحرارة والتحكم في التبريد

لا تنصهر المنطقة المتأثرة بالحرارة (HAZ)، ومع ذلك قد تمر بتغير طوري أشد من ذلك الذي يمر به معدن اللحام. وبالقرب من حد الانصهار، يمكن تسخين المعدن الأساس حتى يدخل مجالًا فريتيًا إلى حد كبير. ويذوب الأوستنيت أو يتباعد على نطاق واسع، ويتعين أن يتكوّن أوستنيت جديد أثناء التبريد اللاحق. ويترك معدل التبريد المرتفع وقتًا أقل لهذا التحول، مما ينتج منطقة متأثرة بالحرارة غنية بالفريت. ويمكن أن تؤدي هذه الحالة إلى خفض المتانة وإضعاف مقاومة التآكل الموضعي، ولا سيما في المقاطع السميكة أو الدرجات عالية السبيكة.

ويُعد مدخل الحرارة متغير العملية الرئيسي المستخدم للتحكم في هذه الدورة الحرارية، لكنه ليس رقمًا منفردًا. إذ تحدد طاقة القوس، وسرعة الحركة، وسُمك اللوح، وهندسة الوصلة، واستخلاص الحرارة، ودرجة الحرارة بين الطبقات، مجتمعةً الزمن الذي تقضيه الوصلة عند درجات حرارة التحول والترسب. وقد يؤدي انخفاض مدخل الحرارة بدرجة مفرطة إلى تبريد سريع وفريت زائد. أما ارتفاع مدخل الحرارة بدرجة مفرطة، أو زيادة حجم خرزة اللحام، أو ارتفاع درجة الحرارة بين الطبقات، فقد يبطئ التبريد ويعرّض الوصلة لترسبات سيغما (σ) أو تشي (χ) أو نتريد الكروم أو غيرها من الترسبات الضارة. وتُعد أطوار سيغما وتشي أطوارًا بينفلزية غنية بالكروم والموليبدينوم؛ ويؤدي تكوّنها إلى استنزاف الفريت المجاور من العناصر المقاومة للتآكل، وقد يخفض المتانة بدرجة حادة.

والهدف العملي هو تحقيق نافذة حرارية محكومة. إذ تحدد إجراءات اللحام عادةً مدخل الحرارة ودرجة الحرارة بين الطبقات، وتستخدم خرزات مستقيمة بدلًا من التذبذب العريض غير الضروري، وترتب الطبقات لمنع تراكم التسخين. وقد تبرد المقاطع الرقيقة بسرعة تكفي للحاجة إلى مدخل حرارة مسموح به أعلى، في حين يمكن للمقاطع الثقيلة أن تحتفظ بالحرارة وتتطلب تحكمًا أكثر صرامة. ولا تمثل التسخينة المسبقة علاجًا عامًا، وقد تكون مقيّدة لأنها تبطئ التبريد وتزيد التعرض للترسبات. ويجب أخذ نطاقات مدخل الحرارة الدقيقة، وحدود درجات الحرارة بين الطبقات، ومتطلبات الحماية الغازية، ودرجات حرارة الطبقات، من إجراء اللحام الخاص بالدرجة ومن معيار المنتج أو التصنيع المنطبق.

كما يتفاعل معدل التبريد مع النيتروجين. فالنيتروجين يثبت الأوستنيت وله أهمية في العديد من تركيبات الفولاذ مزدوج الطور الحديثة، إلا أن سلوك النيتروجين في معدن اللحام والمنطقة المتأثرة بالحرارة يعتمد على الحماية الغازية، وسُمك اللوح، وظروف العملية. وقد ينتج عن معدن الحشو الاسمي نفسه توازنات طورية مختلفة في طبقة الجذر، وطبقة الغطاء، ومنطقة الإصلاح، بسبب اختلاف التخفيف وتبدد الحرارة. ويمكن لأدوات التنبؤ بالأطوار، بما في ذلك مناهج مخططات Schaeffler وWRC ومخططات التركيب، أن تشير إلى الميل المحتمل لتكوّن الفريت، لكنها لا تحل محل التأهيل الفلزي المجهري. ويمكن للحسابات الديناميكية الحرارية أن تتنبأ بالأطوار المتوازنة ونطاقات الترسب؛ لكنها لا تستطيع إعادة إنتاج التاريخ الحراري العابر للحام متعدد الطبقات بصورة كاملة.

التخمير بالمحلول والتقسية والتقييم بعد اللحام

يُستخدم التخمير بالمحلول عندما يكون مسار التصنيع أو التعرض الحراري قد أدى إلى توازن طوري أو حالة ترسبات غير مقبولة. إذ تعمل التسخينة على إذابة نتريدات الكروم والأطوار البينفلزية وإعادة عناصر السبيكة إلى المصفوفة، شريطة أن تبلغ المعالجة نطاق معالجة المحلول المحدد للدرجة، وأن تستمر مدة كافية. ثم يُبرَّد المكوّن بسرعة، عادةً بالتقسية بالماء، بحيث لا تتكون الأطوار الضارة من جديد أثناء المرور بدرجات الحرارة الوسيطة. وهذا مفهوم عام وليس وصفة شاملة؛ إذ يجب أن تُستمد درجة الحرارة الدقيقة، وزمن التثبيت، وقواعد ارتباطها بسُمك المقطع، ووسط التقسية، وممارسة التبريد المسموح بها، من تعيين الدرجة ومعيار المنتج.

ولا تكون المعالجة بالمحلول بعد اللحام عملية عملية دائمًا بالنسبة إلى وعاء مُصنّع كبير، أو تجميعة خطوط أنابيب، أو إصلاح موقعي. وقد تؤدي أيضًا إلى التشوه والإجهادات المتبقية. ولهذا ينبغي أن يمنع تأهيل الإجراء الترسبات بدلًا من افتراض أن المعالجة الحرارية اللاحقة ستصححها. وعندما يُشترط التخمير بالمحلول، يجب أن تتلقى جميع مناطق معدن اللحام والمنطقة المتأثرة بالحرارة ذات الصلة المعالجة؛ فقد تترك دورة حرارية سطحية أو غير مكتملة ترسبات سيغما أو تشي أو النتريدات الموضعية دون إزالة.

ويجمع التقييم عادةً بين الفحص البصري والفحص غير المتلف، وبين الفحوص المجهرية والفحوص المتعلقة بالتآكل المناسبة للخدمة. ويمكن قياس محتوى الفريت باستخدام أجهزة مغناطيسية معايرة أو تحليل الصور، إلا أن طريقة القياس، وموقع أخذ العينات، ونطاق القبول، يجب أن تُحدد في المواصفة المعتمدة. ولا يمكن لقراءة سطحية واحدة أن تصف وصلة متعددة الطبقات. وقد تُؤخذ مقاطع عرضية عبر الجذر، وحد الانصهار، والغطاء، والمنطقة المتأثرة بالحرارة، لتحديد المناطق الغنية بالفريت، وشكل الأوستنيت، والمسامية، والشقوق، والترسبات.

ويحدد ISO 17781، الذي أشار إليه ISO Technical Committee 67 في عام 2024، طرق اختبار ضبط جودة البنية المجهرية للفولاذ مزدوج الطور في تطبيقات النفط والغاز الطبيعي. وبحسب العقد والدرجة، قد يشمل التقييم أيضًا اختبار الصدم، والصلادة، واختبار الشد، واختبار درجة الحرارة الحرجة للتنقر، والفحص بحثًا عن الأطوار البينفلزية. وتربط هذه الفحوص البنية المجهرية بمتطلبات الخدمة: إذ يؤثر توازن الفريت–الأوستنيت في المقاومة والاستجابة للتعب، في حين لا تكون التركيبة الغنية بالكروم والموليبدينوم والنيتروجين فعالة إلا إذا لم يُحدث اللحام مناطق مستنزفة موضعيًا أو ملوثة بالترسبات. وينبغي قراءة ASM Handbook ومعايير المنتجات الصادرة عن ASTM International ومدونة التصنيع المنطبقة معًا، لأن قابلية اللحام تُثبت من خلال المواصفة المجمعة للمادة، والإجراء المؤهل، والأدلة اللاحقة للحام.

التصنيع والتشكيل والفحص

لا يُصنَّع الفولاذ المقاوم للصدأ مزدوج الطور كما لو كان فولاذًا مقاومًا للصدأ فريتيًا أو أوستنيتيًا عاديًا. إذ تُوازَن تركيبته الكيميائية من الكروم والنيكل والموليبدينوم والحديد لإنتاج نحو 50% من الفيريت و50% من الأوستنيت، وفقًا لما أوردته World Stainless والمنتدى الدولي للفولاذ المقاوم للصدأ في عام 2024. ويمنح هذا التوازن توليفات مفيدة من المقاومة والمتانة ومقاومة التآكل بالكلوريد وأداء الكلال، إلا أنه قد يتغير أثناء التشكيل والتسخين واللحام والتبريد. ولذلك، تشمل مراقبة التصنيع الأبعاد وتركيب الأطوار معًا.

التشغيل على الساخن والبارد

يُجرى التشغيل على الساخن عادةً ضمن نطاق حراري يتشوه فيه الفيريت والأوستنيت معًا دون حدوث ترسيب مفرط. وعند درجة حرارة منخفضة جدًا، قد يتحمل الفيريت قدرًا أكبر من الانفعال بينما يصبح الأوستنيت أقل قابلية للتكيف؛ أما عند درجة حرارة مرتفعة جدًا، فتزداد احتمالات نمو الحبيبات وحدوث التفاعلات البينفلزية غير المرغوبة. وتعتمد الحدود الدقيقة على النوع، وحجم المقطع، والبنية المجهرية الابتدائية، وممارسات المصنع. وقد يلزم إجراء معالجة لاحقة بالتخمير بالمحلول لاستعادة توزيع أكثر تجانسًا للأطوار وإذابة الرواسب الضارة.

ويكتسب التبريد بعد التشكيل على الساخن أهمية كبيرة. فالتبريد البطيء عبر نطاقات درجات الحرارة الملائمة لتكوّن طور سيغما أو طور خي أو نتريدات الكروم أو المكونات الثانوية الأخرى يمكن أن يقلل المتانة ومقاومة التآكل الموضعي. وغالبًا ما يُحدَّد التبريد بالماء بعد التخمير بالمحلول لأشكال معينة من المنتجات، إلا أن المعالجة المحددة يجب أن تتبع مواصفات المنتج ومتطلبات النوع، لا وصفة عامة للفولاذ مزدوج الطور. وتبرد المقاطع السميكة بمعدلات مختلفة في مراكزها وعلى أسطحها، ولذلك لا يستطيع الفحص السطحي وحده إثبات حالة المكوّن بأكمله.

ويثير التشكيل على البارد مخاوف مختلفة. فعادةً ما تتمتع الأنواع مزدوجة الطور بمقاومة خضوع أعلى من الأنواع الأوستنيتية الشائعة، ويسهم كلا الطورين في حدوث تصلد تشغيلي كبير. وقد تنتج عن ذلك قوى تشكيل أعلى، وارتداد مرن أكبر، وأحمال أكبر على العدد. كما قد يحتفظ المكوّن المشكَّل بإجهاد متبقٍ ملحوظ، ولا سيما بعد الثني غير المتماثل أو المعايرة على البارد أو التقويم الموضعي. ويتغير الارتداد المرن تبعًا لاتجاه الدرفلة والسماكة ودرجة الحرارة ومقدار الاختزال السابق؛ ولذلك ينبغي فحص الأبعاد بعد إزالة الحمل، بدلًا من استنتاجها من هندسة العدد.

كما يغير الاختزال على البارد النسيج البلوري ويمكن أن ينتج سلوكًا ميكانيكيًا اتجاهيًا. فلا يطوّر الفيريت والأوستنيت أنسجة متماثلة أو استجابات متماثلة للانفعال. وفي عمليات التشكيل الشديدة، قد يؤثر انفعال الطور الموضعي وانتقال الانزلاق وتدرجات الإجهاد المتبقي في بدء الكلال أو التشوه أثناء اللحام اللاحق. ويمكن للتخمير الوسيط أن يقلل الانفعال المتراكم، إلا أن كل دورة حرارية إضافية تهيئ فرصة أخرى لنمو الحبيبات أو تحول الأطوار. وينبغي تحديد سماحات التشغيل وأنصاف أقطار الثني وتسلسلات التشكيل استنادًا إلى تجارب مؤهلة خاصة بشكل المنتج المعني.

وتساعد التصنيفات المعتادة للأنواع في تحديد إطار المشكلة، لكنها لا تحل محل المواصفة. فقد صنّفت World Stainless الأنواع مزدوجة الطور منخفضة السبيكة ضمن PREN 22–27، والأنواع مزدوجة الطور القياسية ضمن PREN 28–38، والأنواع فائقة الازدواج ضمن PREN 39–45، والأنواع مفرطة الازدواج فوق PREN 45 في عام 2024. ويُعد PREN اصطلاحًا لفهرسة مقاومة التآكل، وليس تنبؤًا كاملًا بالتنقر أو التآكل الشقّي أو أداء اللحام أو عمر الخدمة. ويُسمى النوع 2205 شائعًا الفولاذ مزدوج الطور المحتوي على 22% من الكروم، في حين يُعد النوعان 2507 و4501 من الأنواع فائقة الازدواج المحتوية على 25% من الكروم، وفق تصنيف عائلة الفولاذ المقاوم للصدأ لدى Outokumpu لعام 2020. وقد تضع أنظمة التصنيف المختلفة الأنواع عند حدود مختلفة.

متغيرات التشغيل الآلي والتصنيع

يتطلب التشغيل الآلي للفولاذ المقاوم للصدأ مزدوج الطور الانتباه إلى التصلد التشغيلي. فالأداة التي تحتك أو تتوقف مؤقتًا أو تنفذ قطعًا متقطعًا ضحلًا قد تترك طبقة متصلدة يصعب إزالتها في المشوار التالي. وقد تؤدي الحرارة المفرطة أيضًا إلى زيادة التشوه وتقليل عمر الأداة. والاستجابة العملية ليست تطبيق سرعات قطع عامة غير مدعومة، بل الحفاظ على قطع مستقر ذي تعشيق كافٍ، واستخدام تثبيت صلب، والتحكم في الحرارة، واختيار ظروف العدد وسائل التبريد من خلال تجارب تشغيل آلي مؤهلة. وتكتسب الأدوات الحادة، والتصريف الكافي للرايش، وتجنب تكرار المشاوير فوق سطح متصلد تشغيليًا أهمية خاصة.

وتؤثر مقاومة المادة في معدات الثقب والقلاوظة والنشر والتشكيل. ويجب أن يمنع التثبيت الاهتزاز دون إحداث انبعاجات موضعية أو إجهاد متبقٍ مفرط. وينبغي أن يتجنب تجهيز الحواف ترك طبقات متمسحة أو متصلدة بشدة على البارد، إذ قد تعقّد هذه الطبقات اللحام أو فحص السطح. ويمكن للتلوث بالمواد الكاشطة الناتج عن أدوات الفولاذ الكربوني أن يبدأ ظهور بقع الصدأ أو يضر بسطح الفولاذ المقاوم للصدأ المقصود؛ ولذلك يلزم استخدام أدوات مخصصة وممارسات ورشة مضبوطة.

ويؤثر اللحام مباشرةً في توازن الأطوار. إذ تتعرض منطقة الانصهار والمنطقة المتأثرة بالحرارة لدورات حرارية مختلفة، وقد لا يتطابق التركيب الكيميائي لمعدن اللحام مع تركيب المعدن الأساسي. ويمكن أن يؤدي الإدخال الحراري المفرط أو ارتفاع درجة الحرارة بين المشاوير إلى تعزيز تكوّن مناطق غنية بالفيريت أو خشونة الحبيبات أو ترسيب المركبات البينفلزية؛ كما يمكن للتبريد السريع جدًا أن يترك كمية مفرطة من الفيريت ويقلل تكوّن الأوستنيت. ويكتسب اختيار معدن الحشو، والوقاية بالغاز، وتقييد الوصلة، وضبط درجة الحرارة بين المشاوير، والتنظيف بعد اللحام أهمية جميعًا. وينبغي اعتماد إجراء اللحام بما يتناسب مع النوع والسماكة وتصميم الوصلة وبيئة الخدمة.

وتشمل المواصفة ASTM A928/A928M الأنابيب مزدوجة الطور الملحومة بالانصهار الكهربائي والمحتوية على معدن حشو؛ وتحدد ASTM International أن UNS S32205 يقابل النوع مزدوج الطور 2205 في مواصفات المنتجات المشار إليها. ولا يثبت هذا التعيين، في حد ذاته، قبول البنية المجهرية للحام. وتظل المعالجة الحرارية، ومحتوى الفيريت، واختبارات التآكل، والخواص الشدية، والفحص غير المتلف خاضعة لمتطلبات الشراء والمنتج المنطبقة.

الفحص البنيوي المجهري وضبط القبول

يبدأ الفحص الميتالوغرافي بأخذ عينات ممثلة. إذ تُثبت العينة، وتُجلخ، وتُصقل، وتُخدش كيميائيًا بحيث يمكن تمييز المناطق الفريتية والأوستنيتية. وتظهر البنى مزدوجة الطور عادةً في صورة فيريت وأوستنيت ممدودين أو مخططين أو صفائحيين بعد الدرفلة، إلا أن المظهر يتغير تبعًا للتخمير واتجاه المقطع ومادة التخديش. وينبغي أن يشمل الفحص المواقع الطولية والعرضية والممتدة عبر السماكة ذات الصلة عندما يكون الانفصال الكيميائي أو تأثيرات اللحام أو اختلافات التبريد بين السطح والمركز ممكنة.

وقد يستخدم تقييم توازن الأطوار تحليل الصور المعاير أو قياسات ferritscope أو الطرق المغناطيسية أو علم المعادن الكمي. ولكل طريقة حدودها. فالقياسات المغناطيسية تستجيب أساسًا للفيريت، وقد تتأثر بالهندسة وحالة السطح والمعايرة والتركيب الموضعي؛ بينما يعتمد تحليل الصور على التحضير والتخديش واختيار العتبة وأخذ العينات. ولا تكون النسبة المئوية المعلنة للفيريت ذات معنى إلا عندما تُحدَّد الطريقة والموقع والتكبير ونطاق القبول.

ويجب أن يبحث الفحص أيضًا عن طور سيغما وطور خي ونتريدات الكروم والأكاسيد والفجوات وغيرها من حالات عدم الاستمرارية. ويمكن لهذه المكونات أن تستهلك الكروم أو الموليبدينوم من المصفوفة المحيطة، فتخفض مقاومة التنقر والتآكل الشقّي الحرجة حتى عندما يطابق التحليل الكيميائي الكلي متطلبات النوع. وقد تُجمع الاختبارات الميكانيكية واختبارات الصدم عند تحديدها واختبارات التآكل وفحوص الصلادة والفحص البُعدي والفحص الإشعاعي أو بالموجات فوق الصوتية مع الفحص الميتالوغرافي. وتتطلب المكونات الحساسة للكلال اهتمامًا خاصًا بمناطق التقاء اللحام، وعيوب السطح، والإجهاد المتبقي، واختلال توازن الأطوار الموضعي.

يتطلب النيتروجين تحكمًا في العملية Strong evidence

ويُعد ISO 17781 المرجع الرئيسي لضبط جودة البنية المجهرية للفولاذ مزدوج الطور في تطبيقات النفط والغاز الطبيعي. وتذكر اللجنة الفنية ISO 67 أنه يحدد طرق اختبار ضبط جودة البنية المجهرية للفولاذ المقاوم للصدأ الفريتي/الأوستنيتي، أو مزدوج الطور. وهو لا يحل محل نوع المادة أو إجراء اللحام أو معايير القبول الخاصة بالمشروع. وتتمثل قيمته في أنه يجعل الفحص والتقييم أكثر اتساقًا عبر المنتجات والمورّدين. وفي تصنيع الفولاذ مزدوج الطور، لا تمثل شهادة التركيب الكيميائي الاسمي سوى جزء واحد من عملية الضبط؛ إذ يجب أن يثبت المكوّن النهائي أيضًا أن التاريخ الحراري والمعالجة قد أوجدا البنية المطلوبة.

معايير المنتجات وASTM A928/A928M

الفولاذ المقاوم للصدأ ثنائي الطور ليس تسميةً لمادة واحدة، بل يصف عائلة من سبائك الكروم–النيكل–الموليبدينوم–الحديد التي تحتوي بنيتها المقصودة على كسور حجمية متقاربة تقريبًا من الفريت والأوستينيت. وقد أفاد World Stainless/International Stainless Steel Forum بأن النسبة المستهدفة شائعًا تبلغ نحو 50% فريت و50% أوستينيت في عرضه لعام 2024 عن الفولاذ المقاوم للصدأ ثنائي الطور. غير أن هذه النسبة تعتمد على التركيب الكيميائي والمعالجة. فالنيتروجين والنيكل والكروم والموليبدينوم ودرجة حرارة التخمير بالمحلول والدورات الحرارية للحام ومعدل التبريد، كلها تؤثر في التوازن النهائي بين الطورين.

يتناول ASTM A928/A928M شكلًا محددًا من المنتجات ومسارًا محددًا للتصنيع، هما الأنابيب الفولاذية المقاومة للصدأ الفريتية/الأوستنيتية، أو ثنائية الطور، المصنّعة باللحام بالصهر الكهربائي مع إضافة معدن حشو. ولذلك فهو ليس مواصفة عامة لكل منتج من منتجات الفولاذ ثنائي الطور. وتخضع الأنابيب غير الملحومة، والأنابيب الملحومة من دون إضافة معدن حشو، والصفائح، والمطروقات، والوصلات، والقضبان لمواصفات منتجات أخرى، لكل منها تسمية خاصة بها، وأحكامها الخاصة بالمعالجة الحرارية والاختبارات ومعايير القبول.

وتكتسب هذه التفرقة أهمية لأن اسم الدرجة لا يحدد، بحد ذاته، متطلبات الفحص كاملةً. إذ يحدد UNS S32205 تركيب سبيكة ضمن نظام الترقيم الموحد. ويُعد «2205» اسم درجة شائع الاستخدام للعائلة العامة نفسها من الفولاذ ثنائي الطور، كما يشير ASTM A928/A928M إلى أن UNS S32205 يقابل درجة الفولاذ ثنائي الطور 2205 في مواصفات المنتجات المشار إليها، وفقًا لما سجلته ASTM International في إصدار عام 2009. ومع ذلك، يجب أن يحدد متطلب الشراء أو التصنيع معيار المنتج المنطبق، ومعيار الأبعاد، والإصدار، وإجراء اللحام، والمعالجة الحرارية، والفحوص، وتواتر الاختبارات، ومعايير القبول.

الأنابيب ثنائية الطور الملحومة بالصهر الكهربائي

في اللحام بالصهر الكهربائي، تُشكَّل الأنابيب من شريط أو صفيحة، وتُوصَل الوصلة الطولية بعملية صهر. ويُضاف معدن حشو إلى الوصلة بدلًا من الاعتماد على صهر حافتي المعدن الأساسي وحدهما. ويحدد ASTM A928/A928M متطلبات هذه الفئة من الأنابيب ثنائية الطور، بما في ذلك الأحكام المرتبطة بالدرجة المحددة والأبعاد وحالة التصنيع وجودة اللحام والاختبارات. كما تشير تسمية ASTM «A928/A928M» إلى أن المواصفة تصدر بوحدات البوصة–الرطل ووحدات النظام الدولي؛ ولذلك يجب تطبيق نظام الوحدات المختار بصورة متسقة عندما يورد المعيار قيمًا مختلفة.

لا يمكن استنتاج حالة الفريت–الأوستينيت في الأنبوب من محتوى الكروم أو النيكل الاسمي وحده. فقد يتصلب معدن اللحام المترسب ببنية غنية بالفريت، ثم يتكوّن الأوستينيت أثناء التبريد، في حين تتعرض المنطقة المتأثرة بالحرارة لتاريخ حراري مختلف. وقد يؤدي فرط الفريت إلى خفض المتانة وإضعاف مقاومة التآكل الموضعي. كما يمكن أن يؤدي فرط الأوستينيت إلى خفض المقاومة المرتبطة بالبنية ثنائية الطور، وقد يدل على سبيكة أو دورة حرارية خارج نطاق التحكم المقصود.

ولهذا تُعد المعالجة بالتخمير بالمحلول والتبريد السريع من عناصر التحكم الأساسية في كثير من منتجات الأنابيب ثنائية الطور. إذ تعمل المعالجة على إذابة الأطوار غير المرغوبة بين الفلزية واستعادة بنية مناسبة ثنائية الطور قبل اختبار الأنبوب. ويجب أن تضبط إجراءات اللحام مدخل الحرارة ودرجة الحرارة بين التمريرات والحماية وجودة التطهير واختيار معدن الحشو. ولا يجوز افتراض أن إجراءً مؤهلًا لفولاذ مقاوم للصدأ أوستنيتي سينتج تلقائيًا لحامًا مقبولًا في فولاذ ثنائي الطور.

وتظهر البنية المجهرية المحفورة عادةً على هيئة مناطق فريتية وأوستنيتية مستطيلة أو صفائحية، مصطفة مع نمط المادة المشغولة أو نمط التصلب المرتبط باللحام. غير أن المظهر وحده لا يكفي دليلًا على المطابقة. فالفحص الميتالوغرافي وقياس الفريت واختبارات التآكل والاختبارات الميكانيكية والفحص غير الإتلافي تجيب عن أسئلة مختلفة، ولا يمكن أن يحل بعضها محل بعض.

معدن الحشو ومتطلبات المنتج

يجب أن يكون معدن الحشو المضاف متوافقًا مع درجة الفولاذ ثنائي الطور المحددة ومع إجراء اللحام. ويؤثر توازن الكروم والنيكل والموليبدينوم والنيتروجين فيه على تكوّن الأطوار في معدن اللحام، ومقاومة التنقر، والمقاومة، والليونة. وقد يكون معدن الحشو المختار استنادًا إلى اسم السبيكة الاسمي فقط غير مناسب إذا أدى التخفيف أو غاز الحماية أو مدخل الحرارة أو المعالجة اللاحقة للحام إلى تغيير تركيب المترسب أو بنيته.

ينبغي قراءة ASTM A928/A928M بوصفه مواصفة للمنتج، لا دليلًا لمستهلكات اللحام. فهو يحدد متطلبات الأنابيب المصنّعة بالعملية المذكورة، في حين يوفر إجراء اللحام وتصنيف معدن الحشو ضوابط إضافية. وقد يشمل المتطلب الفني الكامل التحليل الكيميائي، وخواص الشد، وحدود الصلادة عند تحديدها، والاختبار الهيدروستاتيكي أو الاختبار غير الإتلافي البديل، والفحص البصري وفحص الأبعاد، وفحص اللحام، وحالة المعالجة الحرارية. وتعتمد المتطلبات الدقيقة على الإصدار والدرجة المحددة؛ ولا ينبغي التعامل مع إصدار أقدم على أنه قابل للتبادل مع إصدار أحدث.

غالبًا ما تُصنَّف درجات الفولاذ ثنائي الطور وفق رقم مكافئ مقاومة التنقر، أو PREN. ويضع تصنيف World Stainless/International Stainless Steel Forum لعام 2024 درجات الفولاذ ثنائي الطور منخفض السبيكة ضمن PREN من 22 إلى 27، والدرجات ثنائية الطور القياسية ضمن PREN من 28 إلى 38، ودرجات السوبر ثنائي الطور ضمن PREN من 39 إلى 45، ودرجات الهايبر ثنائي الطور فوق 45. ويُعد PREN اصطلاحًا للفهرسة يعتمد أساسًا على الكروم والموليبدينوم والنيتروجين. وهو مفيد لمقارنة عائلات السبائك، لكنه لا يشكل ضمانًا كاملًا للأداء. فقد تؤدي درجة الحرارة الحرجة للتنقر، ومقاومة التآكل الشقي، وحالة السطح، وتركيز الكلوريد، ودرجة الحرارة، والتلوث أثناء التصنيع، والبنية المجهرية للحام إلى نتائج مختلفة لسبائك ذات قيم PREN محسوبة متقاربة.

وتُسمى درجة 2205 المألوفة عادةً الفولاذ ثنائي الطور 22Cr. ويحدد وصف Outokumpu لعام 2020 لعائلة الفولاذ المقاوم للصدأ الدرجتين 2507 و4501 بوصفهما درجتين من السوبر ثنائي الطور 25Cr. وتساعد هذه التسميات العائلية في توضيح كيمياء السبيكة، لكنها لا تحل محل تسمية UNS أو معيار المنتج. وتظل عبارة «أنبوب 2205» غير مكتملة ما لم يحدد المتطلب أي تركيب من تراكيب 2205 ينطبق، وشكل المنتج، ومسار التصنيع، والأبعاد، والاختبارات، ومعيار القبول المنطبق.

ويمتد ضبط الجودة إلى ما هو أبعد من نسبة الفريت. إذ يحدد ISO 17781، الذي حدده فريق ISO الفني 67 في عام 2024، طرق اختبار ضبط جودة البنية المجهرية للفولاذ المقاوم للصدأ الفريتي/الأوستنيتي المستخدم في صناعات البترول والغاز الطبيعي. وتكمن صلته المباشرة في أن المكونات ثنائية الطور قد تحتوي على طور سيغما، أو طور خي، أو نتريدات الكروم، أو رواسب أخرى بعد تعرضها الحراري غير الملائم. وقد تؤدي هذه الأطوار إلى خفض المتانة أو استنزاف الكروم والموليبدينوم بالقرب من حدود الحبيبات، مما يقلل مقاومة التنقر والتآكل الشقي.

UNS S32205 ضمن المواصفات المشار إليها

UNS S32205 هو تسمية لسبيكة، وليس وصفًا كاملًا للطلب. فهو يوضح الهوية الكيميائية المقصودة لفولاذ مقاوم للصدأ ثنائي الطور يرتبط عادةً بدرجة 2205، لكنه لا يحدد ما إذا كان العنصر أنبوبًا أو صفيحة أو وصلة أو مطروقة. كما لا يحدد ما إذا كان الأنبوب ملحومًا بالصهر الكهربائي، أو ما إذا كان قد أضيف معدن حشو، أو أي معالجة حرارية أُجريت، أو أي فحوص إلزامية.

وفي ASTM A928/A928M، يرد UNS S32205 فيما يتعلق بدرجة الفولاذ ثنائي الطور 2205 في مواصفات المنتجات المشار إليها. وينبغي بيان هذه العلاقة بدقة: إذ يحدد S32205 درجة المادة، بينما يحكم A928/A928M منتج الأنبوب المحدد الملحوم بالصهر الكهربائي. ولذلك فإن الإشارة إلى مواصفة تجمع العنصرين أكثر إفادة من أي من المصطلحين منفردًا.

وينطبق الانضباط نفسه على تسميات مثل الفولاذ ثنائي الطور منخفض السبيكة، وثنائي الطور القياسي، والسوبر ثنائي الطور، والهايبر ثنائي الطور. فهذه الفئات تشير إلى مجموعات تقريبية من السبائك ونطاقات مقاومة للتآكل، ولا تعني حدودًا متطابقة في كل نظام تصنيف. ويمكن لأدوات التنبؤ بالأطوار، بما في ذلك مكافئات الكروم والنيكل ومخططات الأطوار الحاسوبية، أن توجه التحكم في السبيكة واللحام، لكن القبول النهائي يستند إلى الاختبارات والمتطلبات التي يحددها المعيار المنطبق. ويجب قراءة ASTM A928/A928M والإصدار المحدد وأي معيار مستدعى لضبط الجودة معًا.

التطبيقات بحسب البيئة ونمط الفشل

يبدأ اختيار الفولاذ المقاوم للصدأ ثنائي الطور من البيئة ونمط الفشل، وليس من كلمة «ثنائي الطور» وحدها. وتتمثل الأسئلة ذات الصلة في تحديد ما إذا كان تنقّر الكلوريد، أو التآكل الشقي، أو التشقق الإجهادي الكبريدي، أو التعرية، أو التعب، أو تدهور اللحام، أو التقصف الحراري هو العامل المتحكم في التصميم. فقد تكون إحدى الدرجات ذات الأداء الجيد في تيار معالجة منزوع الأكسجين غير مناسبة داخل شق ساخن مملوء بالكلوريد ومحتوٍ على الأكسجين. وبالمثل، فإن ارتفاع PREN لا يلغي الحاجة إلى ضبط توازن الفيريت–الأوستنيت، وحالة السطح، وإجراء اللحام، والمعالجة الحرارية.

يُستهدف عادةً أن تبلغ نسبة الطورين نحو 50% فيريت و50% أوستنيت، وفقاً لما أوردته World Stainless والمنتدى الدولي للفولاذ المقاوم للصدأ في عام 2024. ويجمع هذا التوازن بين المقاومة ومقاومة التشقق بالكلوريد المرتبطتين بالفولاذ المقاوم للصدأ الفيريتي، والمتانة وسلوك التآكل العام المرتبطين بالفولاذ المقاوم للصدأ الأوستنيتي. ولا يحدد هذا التوازنَ تصنيفُ الدرجة الاسمي وحده. إذ يمكن لتركيب السبيكة، والتخمير بالمحلول، ومعدل التبريد، وسماكة الصفيحة، والتشكيل، واللحام أن تغيّر نسب الطورين أو أن تعزز ترسبات ضارة مثل طور سيغما، وطور كاي، ونتريدات الكروم، والأوستنيت الثانوي.

يُستخدم PREN لترتيب عائلات السبائك بحسب مقاومتها للتنقّر، لكنه اصطلاح للفهرسة وليس ضماناً كاملاً لأداء المادة أثناء الخدمة. ويضع تصنيف World Stainless لعام 2024 درجات ثنائي الطور منخفضة السبيكة ضمن PREN من 22 إلى 27، والدرجات ثنائية الطور القياسية ضمن PREN من 28 إلى 38، ودرجات السوبر دوبلكس ضمن PREN من 39 إلى 45، ودرجات الهايبر دوبلكس فوق PREN 45. ولا تستخدم أنظمة التصنيف المختلفة دائماً حدوداً متطابقة. ويُطلق عادةً على الدرجة 2205 اسم ثنائي الطور 22Cr؛ أما الدرجتان 2507 و4501 فهما من درجات السوبر دوبلكس 25Cr، وفقاً للاستعراض العام لعائلات الفولاذ المقاوم للصدأ الذي نشرته Outokumpu عام 2020.

خدمات النفط والغاز والبتروكيماويات

تعرّض معدات النفط والغاز الطبيعي الفولاذ المقاوم للصدأ لتوليفات أكثر تطلباً من اختبار بسيط في مياه البحر؛ فقد توجد الكلوريدات، وثاني أكسيد الكربون، وكبريتيد الهيدروجين، والأكسجين المذاب، والأحماض العضوية، والضغط المرتفع، ودرجات الحرارة المرتفعة، والابتلال المتقطع في النظام نفسه. ولذلك تُستخدم درجات الفولاذ ثنائي الطور في خطوط الجريان، والفواصل، والأنابيب، والصمامات، ومكونات المبادلات الحرارية، ومعدات الخطوط السرية، وأجهزة الغسل، وأوعية المعالجة، حيث يجب النظر معاً في المقاومة، ومقاومة الكلوريد، ومقاومة التشقق المرتبط بالكبريتيد.

يمكن لسبائك ثنائي الطور منخفضة السبيكة أن تقلل محتوى النيكل والموليبدينوم مع الاحتفاظ بالبنية ثنائية الطور، إلا أن نطاق PREN الأقل لديها لا يجعلها قابلة للاستبدال بدرجات ثنائي الطور القياسية. وقد تكون مناسبة لتيارات المعالجة الأقل شدة، أو الأنابيب الإنشائية، أو المعدات التي يجري فيها ضبط تركيز الكلوريد ودرجة الحرارة. وغالباً ما تُقيَّم درجات ثنائي الطور القياسية، ولا سيما مادة 22Cr مثل UNS S32205، للاستخدام في أنابيب المعالجة العامة والمكونات الحاملة للضغط. وتحدد ASTM A928/A928M أن UNS S32205 تقابل درجة ثنائي الطور 2205 في مواصفات المنتجات المشار إليها، كما تغطي الأنابيب ثنائية الطور الملحومة بالانصهار الكهربائي باستخدام معدن حشو. ويكتسب معدن الحشو أهمية خاصة؛ إذ يمكن لترسيب لحام جرى اختياره بصورة غير صحيحة أو خُفِّف تركيبه أن يترك توازناً غير ملائم للطورين أو أن يخفض مقاومة التآكل الموضعية.

يُنظر في درجات السوبر دوبلكس مثل 2507 و4501 عندما يرفع التعرض للكلوريد الساخن، أو الخدمة في البيئات الحامضية، أو التحميل الميكانيكي العالي هامش الأمان المطلوب ضد التنقّر والتآكل الشقي والتشقق الناتج عن التآكل الإجهادي. وتمضي درجات الهايبر دوبلكس في زيادة عناصر السبيكة، عموماً من خلال رفع مستويات الكروم والموليبدينوم والنيتروجين، إلا أن هذه الزيادة تضيق أيضاً نطاق التحكم في التصنيع. فزيادة عناصر السبيكة لا تُغني عن إجراء مؤهل للحام والمعالجة الحرارية.

تتضمن مراقبة جودة معدات النفط والغاز الطبيعي بُعداً خاصاً بالبنية المجهرية. إذ تحدد ISO 17781، الصادرة عن اللجنة الفنية 67 في ISO، طرائق اختبار مراقبة جودة البنية المجهرية للفولاذ المقاوم للصدأ الفيريتي/الأوستنيتي، أو ثنائي الطور، المستخدم في صناعات النفط والغاز الطبيعي. وهي تتناول فحص توازن الطورين والأطوار البينية الضارة، بدلاً من اعتبار اسم المنتج دليلاً على ملاءمته. وتكتسب هذه التفرقة أهمية بعد اللحام، أو لحام الإصلاح، أو التخمير بالمحلول، أو التعرض لنطاق حراري يمكن أن يتشكل فيه طور سيغما أو طور كاي.

ويُدخل كبريتيد الهيدروجين مساراً آخر للفشل. فقد تزيد المناطق الصلبة والهشة، والفيريت الزائد، واستنزاف الكروم الموضعي، وعيوب اللحام من القابلية للتشقق الإجهادي الكبريدي أو التشقق الناجم عن الهيدروجين. ولذلك تجمع مراجعة التصميم بين تأهيل المادة، وضبط الصلادة، ومتطلبات الخدمة في البيئات الحامضية، وتأهيل إجراء اللحام، والفحص غير المتلف، وفحص المناطق المتأثرة بالحرارة. ويبقى التعب مسألة مستقلة. فمقاومة الفولاذ ثنائي الطور لا تمنع أضرار التعب الناتجة عن دورات الضغط، أو الاهتزاز، أو أطراف اللحام، أو حفر التآكل؛ وقد تتحكم جودة السطح وهندسة اللحام في العمر التشغيلي بدرجة أكبر من PREN الاسمي.

البيئات البحرية والتحلية والبيئات الحاملة للكلوريد

تضع مياه البحر والمحاليل الملحية التنقّر والتآكل الشقي في صميم اختيار المادة. إذ تتركز أيونات الكلوريد أسفل الحشيات، والترسبات، والمشابك، وأسطح الشفاه، وأغشية السوائل الراكدة. ويمكن لدرجة الحرارة، ومحتوى الأكسجين، وسرعة الجريان، والترسبات، والاقتران الكاثودي مع سبائك أخرى أن تغيّر الظروف الكهروكيميائية المحلية تغيراً كبيراً. وتساعد مقارنة PREN في الفرز الأولي للدرجات المرشحة، لكنها لا تستطيع التنبؤ بكل هندسة شق أو أن تأخذ في الحسبان بصورة كاملة حالة اللحام وتلوث السطح.

قد تكون درجات ثنائي الطور منخفضة السبيكة مناسبة عندما يكون تركيز الكلوريد ودرجة الحرارة والركود محدودة، بما في ذلك بعض الخزانات، والعناصر الإنشائية، وأنظمة الخدمات. وتُستخدم درجات ثنائي الطور القياسية في كثير من المنشآت البحرية، وأنابيب مياه البحر، وأنظمة مياه التبريد، ومعدات التحلية، إلا أن التصميم يجب أن يميز بين المياه الجارية باستمرار والمحلول الملحي الراكد. وقد تُختار درجات السوبر دوبلكس والهايبر دوبلكس للخدمات الشديدة في مياه البحر، أو مكونات التناضح العكسي عالية الضغط، أو أجزاء المضخات والصمامات، أو تيارات الكلوريد المركزة. ولا توجد مطابقة عالمية بين درجة معينة وتطبيق معين؛ فقد يتطلب النظام نفسه لمياه البحر سبائك مختلفة لشق مهواه، أو مقطع أنبوب ملحوم، أو حدٍّ ضاغط، أو مكوّن دوّار.

وتفرض محطات التحلية أيضاً التعرية، والسحج، والدورات الحرارية. فقد تزيل السرعة العالية الأغشية الواقية، بينما تتسبب المواد الصلبة العالقة في إتلاف الأسطح وكشف معدن جديد. كما يمكن لأكسدة اللحام، وتصبغ الحرارة، وتلوث الحديد أن تنشئ مواقع لبدء الفشل حتى عندما تحتوي السبيكة الأساسية على مستويات مرتفعة من الكروم والموليبدينوم. ولذلك يُعد التخليل، والتنظيف الميكانيكي، والشطف، وضبط حماية اللحام جزءاً من الوقاية من التآكل، وليس مجرد تشطيب تجميلي.

ويكتسب الأوستنيت أهمية في متانة درجات الحرارة المنخفضة والليونة، بينما يساهم الفيريت في المقاومة ومقاومة التشقق الناجم عن الكلوريد. ويمكن أن يؤدي الفيريت الزائد إلى خفض المتانة ومقاومة التآكل؛ في حين قد يخفض الأوستنيت الزائد المقاومة ويغير توزيع النيتروجين. ويشجع التبريد البطيء جداً عبر درجات الحرارة المتوسطة على ترسب سيغما وكاي. وعلى العكس، قد يؤدي التبريد السريع جداً بعد بعض عمليات التصنيع إلى ترك فيريت زائد أو عيوب مرتبطة بالنيتروجين. ويجب مواءمة المعالجة الحرارية بالمحلول والتبريد السريع مع سماكة المقطع وتركيب الدرجة الكيميائي.

التطبيقات الإنشائية وتطبيقات المعالجة والطاقة

في التطبيقات الإنشائية، يُختار الفولاذ ثنائي الطور عندما تكون الحاجة إلى تقليل سماكة المقطع، أو ارتفاع مقاومة الخضوع، أو التعرض للتآكل، أو متطلبات فحص دورة الحياة، قائمة في الوقت نفسه. وقد تستفيد الجسور، والمنشآت الداعمة البحرية، وخزانات التخزين، والعناصر المعمارية، والمثبتات من توليفة الفيريت–الأوستنيت، إلا أن الانبعاج، وتصميم الوصلات، وتعب اللحام، والتعرض للحريق، والتمدد الحراري التفاضلي تظل عوامل حاكمة في الحسابات الهندسية. فارتفاع مقاومة الخضوع لا يتيح تلقائياً إنشاءات أرق عندما يكون التعب أو عدم الاستقرار الموضعي هو العامل المتحكم.

وتضيف معدات المعالجة والطاقة قيوداً حرارية وميكانيكية. وتظهر درجات ثنائي الطور في المبادلات الحرارية، وأوعية الضغط، ومعدات غازات المداخن، ومحطات الكتلة الحيوية، ومكونات الطاقة الكهرومائية، والمكثفات، والأنظمة المساعدة النووية أو العاملة بالوقود الأحفوري. ويجب أن يستبعد نطاق الخدمة درجات الحرارة التي تسبب التقصف أو الترسب أثناء التشغيل. ويمكن أن تتحد الدورات الحرارية المتكررة مع إجهادات اللحام المتبقية وتقلبات الضغط، فتنتج شقوق تعب عند الفوهات، والدعامات، ولحامات الملحقات.

وغالباً ما يكون تاريخ التصنيع هو المتغير الحاسم. فالتشكيل على البارد يرفع المقاومة، لكنه قد يغير الإجهادات المتبقية؛ كما يمكن للتشكيل على الساخن والتسخين أثناء الإصلاح أن يخلّا بتوازن الطورين؛ ويغير اللحام نسبة الفيريت إلى الأوستنيت عبر معدن اللحام والمنطقة المتأثرة بالحرارة. وتساعد مخططات التنبؤ بالطور والحسابات الديناميكية الحرارية في تحديد تركيب السبيكة وأهداف التبريد، بينما يتحقق الفحص المعدني واختبارات التآكل من النتيجة. وتحدد متطلبات منتجات ASTM التركيب والأبعاد والاختبارات الميكانيكية لأشكال معينة، إلا أن مواصفات المشروع قد تضيف حدوداً للفيريت، وفحوصاً للأطوار البينية، واختبارات صدم، وتأهيل اللحام، أو اختبارات تآكل.

والقاعدة العملية مباشرة: اختر العائلة استناداً إلى نمط الفشل المتحكم، ثم أهِّل المنتج الفعلي ومسار التصنيع. وتشغل درجات ثنائي الطور منخفضة السبيكة، والقياسية، والسوبر دوبلكس، والهايبر دوبلكس نطاقات مختلفة من حيث التركيب وPREN، إلا أن أياً منها ليس حلاً شاملاً لتآكل الكلوريد، أو التعب، أو الخدمة في البيئات الحامضية، أو التشغيل عند درجات الحرارة المرتفعة. ويُعد التحكم في الطور جزءاً من مواصفة المادة، وليس أمراً يُنظر فيه بعد فوات الأوان.

كيفية اختيار وتحديد مواصفات الفولاذ المقاوم للصدأ المزدوج

تحديد البيئة وعواقب الفشل

يبدأ الاختيار ببيئة الخدمة، وليس بكلمة «مزدوج» الواردة في جدول المواد. يجب تسجيل درجة الحرارة ودورات تغيرها، وتركيز الكلوريد، والحموضة، والأنواع المؤكسدة، والأكسجين المذاب، والضغط، وسرعة الجريان، والمواد الصلبة، والتعرض لمياه البحر أو للمواد الكيميائية المستخدمة في العمليات. كما يجب تحديد ما إذا كان المكوّن سيتعرض لإجهاد شد، أو إجهاد حراري، أو تحميل دوري، أو اهتزاز، أو تآكل حتّي، أو ظروف شقوق تحت الرواسب والحشيات والمشابك وملحقات اللحام.

تحدد هذه المدخلات آليات التدهور التي تتطلب التأهيل. فقد تسبب المياه الحاوية على الكلوريد التآكل النُقَطي وتآكل الشقوق؛ وقد تنتج المحاليل الحمضية المختزِلة تآكلًا عامًا أو تلفًا مرتبطًا بالكبريتيد؛ كما يمكن للأحماض المؤكسدة أن تغيّر سلوك التآكل في اتجاه مختلف. وتتطلب الخدمة المحتوية على الهيدروجين دراسة منفصلة للتشقق البيئي. فوعاء الضغط، ومجمع الأنابيب تحت سطح البحر، وأنبوب المبادل الحراري، وغلاف المضخة، ودرابزين المنشآت لا تترتب على فشلها العواقب نفسها، حتى عندما تبدو بيئة التآكل الاسمية متشابهة.

يجب تحديد فئة العواقب قبل اختيار الدرجة. فقد يؤدي تسرب خط مرافق منخفض الضغط إلى إيقاف التشغيل والتنظيف، في حين أن فقدان الاحتواء في نظام هيدروكربوني عالي الضغط أو نظام خدمة غاز حمضي قد يخلق أخطارًا فورية على السلامة. لذلك ينبغي أن تحدد المواصفة معدلات التآكل المسموح بها، وفترات الفحص، وافتراضات التسرب قبل الانهيار حيثما ينطبق ذلك، والعمر التصميمي للتعب، وما إذا كان التآكل الموضعي مقبولًا أصلًا. فعبارة «مقاوم للتآكل» ليست معيار قبول قابلًا للقياس.

الفولاذ المقاوم للصدأ المزدوج هو سبائك من الكروم–النيكل–الموليبدينوم–الحديد، صُممت لتحقيق كسور حجمية متقاربة من الفريت والأوستنيت. وقد أفادت World Stainless وInternational Stainless Steel Forum بوجود نحو 50% من الفريت و50% من الأوستنيت في عام 2024. ويجمع هذا التركيب بين مقاومة الخضوع الأعلى ومقاومة التآكل الإجهادي الناجم عن الكلوريد المرتبطتين بالفولاذ المقاوم للصدأ الفريتي، وبين قدر كبير من المتانة وسلوك التآكل المرتبطين بالفولاذ المقاوم للصدأ الأوستنيتي. ولا يضمن تعيين الدرجة وحده هذا التوازن. إذ يمكن لكل من التركيب الكيميائي، وسماكة الصفيحة أو الأنبوب، والتخمير بالمحلول، ومدخل الحرارة أثناء اللحام، ودرجة الحرارة بين التمريرات، ومعدل التبريد أن يغيره.

يوفر PREN مقارنة أولية لمقاومة التآكل الموضعي. ومن الصيغ الشائعة الاستخدام:

PREN = %Cr + 3.3(%Mo) + 16(%N)

مع اختلاف المعادلات المنشورة والتفسيرات الخاصة بكل سبيكة. ويضع تصنيف World Stainless لعام 2024 درجات المزدوج منخفض السبيكة عند PREN بين 22 و27، ودرجات المزدوج القياسية عند PREN بين 28 و38، ودرجات المزدوج الفائق عند PREN بين 39 و45، ودرجات المزدوج فائق الارتفاع عند قيم تتجاوز 45. وهذه اصطلاحات للفهرسة وليست ضمانات أداء كاملة. إذ لا يأخذ PREN في الحسبان بصورة كاملة حالة السطح، والشوائب، ومناطق اللحام، والشقوق، ودرجة الحرارة، ودرجة الحموضة، ونشاط الكلوريد، أو عيوب التصنيع.

مواءمة الدرجة وشكل المنتج ومسار التصنيع

استخدم التصنيف البيئي لتحديد عائلة الدرجات، ثم تأكد من أن الدرجة المختارة مسموح بها لشكل المنتج ووفق كود الخدمة. وتعالج درجات المزدوج العادية والمزدوج منخفض السبيكة عمومًا بيئات الكلوريد الأقل تطلبًا أو الحالات التي يكون فيها انخفاض محتوى النيكل والموليبدينوم مقبولًا. وتشمل درجات المزدوج القياسية عائلة 22Cr المحددة على نطاق واسع. ويُطلق على الدرجة 2205 عادةً اسم مزدوج 22Cr؛ كما تحدد ASTM A928/A928M أن UNS S32205 تقابل درجة المزدوج 2205 في سياق المنتج المشار إليه فيها. وتشمل درجات المزدوج الفائق عادةً سبائك 25Cr مثل 2507 و4501. أما سبائك المزدوج فائق الارتفاع فتوسع تصميم الكروم والموليبدينوم والنيتروجين بدرجة أكبر، إلا أن متطلبات تأهيلها تظل خاصة بالتطبيق. ولا تتطابق حدود التصنيف في كل نظام تقني، ولذلك يجب أن يتحكم المعيار المعتمد في المصطلحات المستخدمة.

لا تنقل مواصفة الصفيحة مباشرة إلى أنبوب ملحوم، أو مطروقة، أو مسبوكة، أو قضيب، أو أنبوب دقيق من دون التحقق من الوثيقة ذات الصلة. إذ يغير شكل المنتج سماكة المقطع، وحالة السطح، واستجابة المعالجة الحرارية، والتفاوتات البُعدية، وعدد الاختبارات المطلوبة وأنواعها. وبالنسبة إلى الأنابيب المزدوجة الملحومة بالاندماج الكهربائي والمزودة بمعدن حشو، يجب تحديد ASTM A928/A928M وبيان UNS S32205 عندما تكون هذه الدرجة مطلوبة؛ كما ينبغي أن تحدد وثيقة الشراء أو التصنيع تصنيف معدن حشو اللحام، ومعالجة المحلول، والفحص غير الإتلافي، والاختبار الهيدروستاتيكي أو اختبار التسرب، ومعايير القبول.

ويستحق مسار التصنيع القدر نفسه من الاهتمام. فعادةً ما تُخمّر أنواع الفولاذ المقاوم للصدأ المزدوج بالمحلول ثم تُبرّد بسرعة للاحتفاظ بالبنية المقصودة من الفريت–الأوستنيت. ويمكن للزمن المفرط ضمن نطاقات درجات الحرارة المتوسطة أن يؤدي إلى تكوّن طور سيغما، أو طور تشي، أو نتريدات الكروم، أو رواسب أخرى. وتستهلك أطوار سيغما وتشي الكروم والموليبدينوم من المصفوفة المحيطة، وقد تخفض المتانة ومقاومة التآكل الموضعي انخفاضًا حادًا. ويكتسب تكوّن النتريدات أهمية خاصة في المناطق الغنية بالفريت والمناطق المتأثرة بالحرارة.

يجب أن يضبط إجراء اللحام مدخل الحرارة، وطاقة القوس، ودرجة الحرارة بين التمريرات، وغاز الحماية، وجودة التطهير، وتجهيز الوصلة، واختيار معدن الحشو. فقد يؤدي التبريد السريع جدًا إلى ترك نسبة مفرطة من الفريت وتقليل تكوّن الأوستنيت؛ بينما قد يعزز التبريد البطيء جدًا أو التعرض الحراري المتكرر تكوّن الرواسب الضارة. ولذلك ينبغي أن يمثل تأهيل إجراء اللحام سماكة الإنتاج، وتصميم الوصلة، وعملية اللحام، ووضعية اللحام، والمستهلك، وغاز الحماية، وممارسة الإصلاح. وليست المعالجة الحرارية بعد اللحام حلًا شاملًا؛ إذ يجب أن تتلاءم معالجة المحلول المحددة، ونطاق درجة الحرارة، وزمن التثبيت، والتبريد السريع مع السبيكة وهندسة المكوّن، كما أن بعض التجميعات المصنّعة لا يمكن معالجتها دون تشوه أو تلف بُعدي.

وتعتمد المواصفة الميكانيكية أيضًا على التطبيق. فكثيرًا ما توفر درجات المزدوج مقاومة خضوع أعلى من الدرجات الأوستنيتية الشائعة، مما يقلل سماكة المقطع في بعض التصميمات، إلا أن المقاومة تختلف باختلاف شكل المنتج واتجاه الاختبار. وقد تنخفض المتانة إذا زادت نسبة الفريت أو تكوّنت أطوار بين فلزية. ويتأثر أداء التعب بدرجة كبيرة بهندسة اللحام، وتشطيب السطح، والإجهاد المتبقي، والإجهاد المتوسط، والتعرض للتآكل، وجودة الفحص. ولا يمكن لنتيجة تعب ملساء للمعدن الأساسي أن تؤهل فوهة أو ملحقًا ملحومًا في حالته بعد اللحام.

التحقق من توازن الأطوار واختبارات التآكل والمعايير

يجب أن تشترط المواصفة النهائية تقديم أدلة، لا استنتاج البنية المجهرية من التركيب الكيميائي. ويمكن لأدوات التنبؤ بالأطوار، والمخططات من نوع Schaeffler أو DeLong، والحسابات الديناميكية الحرارية، ونماذج اللحام الخاصة بالسبائك أن تساعد في توقع محتوى الفريت، لكنها لا تحل محل القياس. وتُظهر مادة المزدوج المحفورة عادةً مناطق فريتية وأوستنيتية ممدودة وصفائحية. ويجب تحديد الكسور الطورية كميًا باستخدام طريقة ميتالوغرافية أو طريقة لتحليل الصور متفق عليها، وتحديد موضع القياس، وبيان النطاق المسموح به. وينبغي أن تشمل العينات المعدن الأساسي، ومعدن اللحام حيثما كان ذلك ذا صلة، والمناطق المتأثرة بالحرارة.

يُعد ISO 17781 مرجعًا لمراقبة الجودة في اختبار البنية المجهرية للفولاذ المقاوم للصدأ الفريتي/الأوستنيتي، أو المزدوج، المستخدم في صناعات البترول والغاز الطبيعي. وينبغي إدراج استخدامه في خطة الفحص عندما يستند إليه ذلك القطاع أو معيار المشروع. ويجب أن تحدد الخطة اتجاه العينة، وممارسات الصقل والحفر، والتكبير، وطريقة قياس الأطوار، وكيفية التعامل مع الأطوار بين الفلزية أو النتريدات.

يجب أن يتوافق تأهيل مقاومة التآكل مع كيمياء الخدمة. فقد تكون اختبارات درجة الحرارة الحرجة للتآكل النُقَطي، أو درجة الحرارة الحرجة لتآكل الشقوق، أو الفحص بكلوريد الحديديك، أو الاستقطاب الجهدي الديناميكي الدوري، أو اختبارات الغمر ذات صلة، إلا أن كل اختبار منها يجيب عن سؤال مختلف. ولا تحل قيمة PREN المرتفعة محل الاختبار في ظروف الكلوريد ودرجة الحرارة والحموضة وحالة السطح الفعلية المتوقعة أثناء الخدمة. وينبغي اختبار العينات الملحومة عندما تكون اللحامات هي العامل الحاكم للمخاطر.

وأخيرًا، يجب ربط كل متطلب بوثيقة حاكمة: مواصفة المنتج، وكود التصميم، ومعيار تأهيل اللحام، وإجراء الفحص غير الإتلافي، وسجل المعالجة الحرارية، ومعيار القبول. وتوفر مصادر مثل ASM International وOutokumpu وASTM International واللجنة الفنية 67 التابعة لـ ISO، وWorld Stainless/International Stainless Steel Forum، والأدبيات المحكمة المنشورة عبر ScienceDirect سياقًا تقنيًا مفيدًا، إلا أن معيار العقد والكود الخاص بالخدمة هما اللذان يحددان القبول. ولا يمثل اختيار الدرجة الاسمية سوى القرار الأول. فالتركيب الكيميائي، وشكل المنتج، وتاريخ التصنيع، وتوازن الأطوار، وبيانات التآكل، والخواص الميكانيكية، وتصميم التعب، وسجلات الفحص تحدد مجتمعةً ما إذا كان المكوّن المزدوج مؤهلًا لأداء مهمته الفعلية.

التفسيرات الشائعة الخاطئة والحدود التقنية

لماذا تُعد نسبة 50:50 هدفًا تصميميًا وليست ثابتًا مجهريًا عالميًا

يصف مصطلح «ثنائي الطور» بنية مجهرية فريتية–أوستنيتية، ولا يضمن أن كل نقطة في أحد المكوّنات تحتوي على كميات متساوية تمامًا من الطورين. تُطوَّر سبائك الكروم–النيكل–الموليبدينوم–الحديد في هذه الفئة لإنتاج نحو 50% من الفريت و50% من الأوستنيت بعد اتباع مسار المعالجة المحدد. وقد أبلغت World Stainless والمنتدى الدولي للفولاذ المقاوم للصدأ عن هذا التوازن التقريبي في عام 2024، لكن هذه النسبة تمثل هدفًا تصميميًا عند حالة المنتج ذات الصلة، وليست ثابتًا مجهريًا.

وتكمن أهمية هذا التمييز في أن توازن الطورين يتغير تبعًا للتركيب الكيميائي والتاريخ الحراري. فالفولاذ والكروم والموليبدينوم والسيليكون والنيتروجين تدعم الفريت عمومًا أو تغيّر استقراره، في حين يؤثر النيكل والكربون والمنغنيز والنيتروجين في تكوّن الأوستنيت بطرق مختلفة تبعًا للتركيب ودرجة الحرارة. وقد ينتج عن التجمّد أولًا مصفوفة فريتية؛ ثم يتكوّن الأوستنيت أثناء التبريد من خلال التحول عند حدود الفريت وداخل المناطق الفريتية. وتعتمد النتيجة النهائية على سماكة المقطع، ودرجة حرارة التخمير بالمحلول، وزمن التثبيت، ومعدل التبريد.

ويُظهر المقطع العرضي المصقول والمحفور كيميائيًا عادةً مناطق فريتية وأوستنيتية ممدودة أو صفائحية. ولا تُثبت هذه الصورة أن المكوّن بأكمله يمتلك نسبة 1:1. فقد تختلف النسب الموضعية في معدن اللحام، والمنطقة المتأثرة بالحرارة، والسطح المطروق، ومركز الصفيحة السميكة. وقد يترك التبريد السريع فائضًا من الفريت بسبب عدم توفر وقت كافٍ لتكوّن الأوستنيت. كما يمكن أن يؤدي التعرض البطيء أو غير الملائم ضمن نطاق متوسط من درجات الحرارة إلى تكوّن الأوستنيت الثانوي، وطور سيغما، وطور تشي، ونتريدات الكروم، أو رواسب أخرى. وقد تستهلك هذه الأطوار الكروم والموليبدينوم من المناطق المجاورة، مما يقلل مقاومة التآكل الموضعية حتى عندما تبدو النسبة الحجمية للأطوار مقبولة.

يمكن لأدوات التنبؤ بالأطوار، بما في ذلك مخططات Schaeffler وDelong وWRC، تقدير سلوك تجمد معدن اللحام انطلاقًا من تركيبه. كما يمكن للحسابات الديناميكية الحرارية التنبؤ بمجالات الأطوار المتوازنة أو شبه المستقرة. ولا يحل أي من النهجين محل الفحص المعدني وتأهيل العملية. فالسؤال المهم ليس ببساطة ما إذا كان التركيب الكيميائي الاسمي يُصنَّف على أنه ثنائي الطور، بل ما إذا كان المنتج النهائي يمتلك توازنًا مقبولًا بين الفريت والأوستنيت، وخاليًا من الرواسب الضارة، في المواقع والاتجاهات ذات الأهمية.

ولا يعني التوازن المستهدف أيضًا تطابق السلوك الميكانيكي في كل اتجاه. إذ يساهم الفريت في رفع مقاومة الخضوع ومقاومة التشقق الناتج عن التآكل الإجهادي بالكلوريدات، بينما يساهم الأوستنيت في المطيلية والمتانة ومقاومة التآكل المرتبطة بالنيتروجين. ويؤثر توزيع الطورين واستمراريتهما وشكل الحبيبات وحالة السطح البيني بينهما في خصائص الشد، ومتانة الصدم، ونمو شقوق الكلال، وأداء اللحام. وقد يستوفي أحد المكوّنات متطلبات النسبة الاسمية للأطوار، لكنه مع ذلك يفشل في اختبار المتانة أو التآكل إذا أدى التعرض الحراري إلى تكوين تركيب كيميائي موضعي أو رواسب غير ملائمة.

لماذا لا يُعد PREN نموذجًا كاملًا للتآكل

يُعد الرقم المكافئ لمقاومة التنقر، أو PREN، مؤشرًا مفيدًا لمقارنة السبائك، ويعتمد أساسًا على الكروم والموليبدينوم والنيتروجين. وقد يُدرج التنغستن أيضًا تبعًا للمعادلة المستخدمة. ووفقًا لبيانات World Stainless/المنتدى الدولي للفولاذ المقاوم للصدأ لعام 2024، يضع التصنيف الشائع للفولاذ ثنائي الطور درجات ثنائي الطور منخفضة السبيكة عند PREN يتراوح بين 22 و27، والدرجات القياسية عند 28–38، والدرجات فائقة ثنائية الطور عند 39–45، والدرجات فائقة ثنائية الطور جدًا عند أكثر من 45. وتساعد هذه النطاقات على التمييز بين مجموعات الدرجات العادية، ومنخفضة السبيكة، والقياسية، والفائقة، والفائقة جدًا، لكن حدود التصنيف ليست متطابقة في كل نظام.

ولا تُعد قيمة PREN معادلة لعمر الخدمة. فهي لا تتنبأ بصورة كاملة بدرجة الحرارة الحرجة للتنقر، أو درجة الحرارة الحرجة لتآكل الشقوق، أو الهجوم الموضعي تحت الرواسب، أو السلوك في المنطقة المتأثرة بالحرارة للحام. كما يؤثر تشطيب السطح، والشوائب، وشكل الكبريتيدات، والإجهاد المتبقي، وتركيز الكلوريدات، والحموضة، ودرجة الحرارة، والأنواع المؤكسِدة، وظروف الجريان، وهندسة الشقوق، والاقتران الجلفاني في أي فشل فعلي. وقد تُظهر دفعتان لهما قيمة PREN محسوبة متقاربة نتائج مختلفة في اختبار التنقر بسبب اختلاف الشوائب والمعالجات الحرارية وحالات السطح.

ويضيف توازن الطورين قيدًا آخر. فقد تتمتع سبيكة ثنائية الطور بقيمة PREN حجمية مواتية، بينما يمتلك أحد الطورين أو حدٌّ طوري أو منطقة مستنزفة من الكروم مقاومة موضعية أقل. ويُعد طور سيغما ضارًا بصفة خاصة لأنه يزيل الكروم والموليبدينوم من المصفوفة المحيطة، ويمكن أن يقلل المتانة بشدة. وقد يكون لترسب النتريدات في الفريت تأثير موضعي مماثل. ولذلك تتطلب عملية اللحام التحكم في مدخل الحرارة، ودرجة الحرارة بين التمريرات، وغاز الحماية، واختيار معدن الحشو، وظروف التبريد؛ فتسمية معدن أساسي مقاوم للتآكل لا تمنح تلقائيًا المقاومة نفسها لكل لحام.

كما لا توفر قيمة PREN معلومات كثيرة عن الفشل الميكانيكي. فهي لا تتنبأ بمقاومة الخضوع، أو متانة الصدم عند درجة حرارة محددة، أو مقاومة الكلال، أو التشقق بمساعدة الهيدروجين، أو التشوه تحت التحميل الدوري. كذلك لا تضمن قيمة PREN الأعلى حصانةً في بيئة تقع خارج حدود تأهيل السبيكة. وقد تكون اختبارات التنقر وتآكل الشقوق الحرجة، واختبارات تآكل الوصلات الملحومة، واختبارات الشد والصدم، والفحص المعدني، والتأهيل الخاص بالخدمة ضرورية جميعًا. وتتعامل ASM International وOutokumpu والمنشورات التقنية الصادرة عن Wiley والمجلات المحكمة المفهرسة عبر ScienceDirect مع PREN بوصفه اصطلاحًا للفهرسة، لا نموذجًا كاملًا للتآكل.

لماذا لا تحل أسماء الدرجات محل المواصفات

يختصر المسمى المألوف معلومات معينة، لكنه لا يقدم المواصفة الكاملة. ويُستخدم «2205» عادةً للإشارة إلى فولاذ مقاوم للصدأ ثنائي الطور يحتوي على 22% من الكروم، في حين يُعرَف 2507 و4501 عادةً بأنهما من درجات الفولاذ فائق ثنائي الطور المحتوية على 25% من الكروم، وفقًا لما لخصته Outokumpu في عام 2020. ولا تحدد هذه الأسماء، بحد ذاتها، شكل المنتج، أو الحدود الكيميائية، أو حالة التخمير بالمحلول، أو الأبعاد، أو المتطلبات الميكانيكية، أو الفحص غير الإتلافي، أو إجراء اللحام، أو معايير القبول.

ويتضح هذا التمييز في ASTM A928/A928M، التي تغطي الأنابيب المصنوعة من الفولاذ المقاوم للصدأ ثنائي الطور والملحومة بالاندماج الكهربائي باستخدام معدن حشو. وفي سياق هذا المنتج، تقابل UNS S32205 درجة الفولاذ ثنائي الطور 2205 في المواصفة المشار إليها، وفقًا لما سجلته ASTM International. وقد تخضع الصفيحة، أو الأنبوب غير الملحوم، أو الأنبوب الملحوم، أو المطروقة، أو المسبوكة، أو مكوّن الضغط المصنّع لمعايير مختلفة، حتى عندما توصف السبيكة بصورة غير رسمية بأنها 2205. ولا يمكن للمسمى أن يحل محل المتطلبات المنطبقة الصادرة عن ASTM أو ASME أو EN أو ISO أو المشتري.

ويجب أن تتناول مراقبة الجودة أيضًا مسار التصنيع. فالشهادة التي تُظهر التركيب الكيميائي لا تثبت صحة توازن الطورين بعد اللحام. وقد يتطلب الفحص قياس الفريت، والفحص المعدني، واختبارات الشد، واختبارات الصدم، واختبارات التآكل، والتصوير الإشعاعي، والفحص بالموجات فوق الصوتية، أو التحقق من المعالجة الحرارية. وتحدد ISO 17781، التي أشار إليها المجلس الفني 67 التابع لـ ISO في عام 2024، طرائق اختبار مراقبة جودة البنية المجهرية للفولاذ المقاوم للصدأ ثنائي الطور المستخدم في صناعات النفط والغاز الطبيعي. ويجسد وجود هذه المواصفة النقطة الأساسية: فالبنية المجهرية تتطلب طريقة محددة ومتطلبات قبول محددة.

ويمكن نقل المبادئ العامة على مستوى العائلة: إذ يعتمد الفولاذ ثنائي الطور على التحكم في توازن الفريت والأوستنيت، وكيمياء النيتروجين والسبيكة، والتاريخ الحراري، وممارسات اللحام، ومقاومة تكوّن الرواسب. أما البيانات الخاصة بدرجة معينة فلا يجوز نقلها بالافتراض. وبالنسبة إلى مكوّن مخصص للمعالجة الكيميائية، أو تحلية المياه، أو الخدمة البحرية، أو احتواء الضغط، أو إنتاج النفط والغاز، ينبغي الرجوع إلى مواصفة المنتج المنطبقة، وتعيين المادة وفق ASTM أو ISO، وتأهيل اللحام والمعالجة الحرارية، وخطة الفحص، ومتطلبات التآكل الخاصة بالخدمة. يحدد اسم الدرجة نقطة البداية؛ أما الوثائق الحاكمة فتحدد ما صُنّع فعليًا والأدلة التي تدعم استخدامه.

المراجع

1. [1]Outokumpu. Stainless steel families and grades. Outokumpu technical reference, 2020. https://www.outokumpu.com/
2. [2]World Stainless, International Stainless Steel Forum. Duplex stainless steel: grades, properties and applications. World Stainless technical overview, 2024. https://www.worldstainless.org/
3. [3]ISO Technical Committee 67. Petroleum and natural gas industries — Test methods for quality control of microstructure of ferritic/austenitic stainless steels. ISO 17781, 2024. https://www.iso.org/standard/
