فولاذ الماراجينغ: التركيب الكيميائي، والدرجات، والتعتيق، والمعالجة

ما هو فولاذ الماراجينغ—وما ليس هو

مفهوم مارتنسيت الحديد والنيكل منخفض الكربون

فولاذ الماراجينغ هو عائلة من أنواع فولاذ الحديد والنيكل عالية السبك ومنخفضة الكربون للغاية، حيث تأتي المقاومة النهائية أساسًا من ترسيب الأطوار البينية الفلزية أثناء التعتيق، وليس من التقسية بالكربون. ومصفوفته المميزة هي مارتنسيت صفائحي منخفض الكربون، يتكوّن عادةً من خلال التخمير بالمحلول، يعقبه التبريد من منطقة الأوستنيت. ويخفض النيكل درجة بدء تشكل المارتنسيت بما يكفي لكي يتحول الأوستنيت إلى مارتنسيت أثناء التبريد، من دون الحاجة إلى المحتوى المرتفع من الكربون المستخدم في أنواع الفولاذ التقليدية المقسّاة والمراجَعة.

ذلك المارتنسيت قوي مقارنةً بالفريت، لكنه ألين عمدًا بكثير من حالة الماراجينغ النهائية. وهذا أمر محوري في هذا المفهوم. إذ تُصمَّم السبيكة بحيث ينتج عن المعالجة بالمحلول بنية مارتنسيتية منخفضة الكربون، قابلة للسحب والتشغيل نسبيًا؛ ثم تؤدي معالجة تعتيق لاحقة إلى تكوين أطوار بينية فلزية نانوية أو دقيقة داخل تلك المصفوفة وحولها. فالمادة ليست مجرد «مارتنسيت صلب»، بل هي فولاذ مارتنسيتي مقسّى بالترسيب.

وتُميّز إضافات السبك درجات الماراجينغ عن سبائك الحديد والنيكل العادية. إذ تحتوي الدرجات التقليدية الحاوية على الكوبالت عادةً على النيكل والكوبالت والموليبدينوم والتيتانيوم وكميات صغيرة من الألومنيوم. ويؤثر الكوبالت في المصفوفة واستجابة الترسيب، بينما يشارك الموليبدينوم والتيتانيوم في تفاعلات التقسية التي تنتج مركبات بينية فلزية. ويكتسب التوازن الدقيق أهمية كبيرة: فتغيير محتوى النيكل أو الكوبالت أو الموليبدينوم أو التيتانيوم أو الألومنيوم يغير درجات حرارة التحول، وتوزيع الرواسب، واستجابة التعتيق، والمتانة، والثبات الأبعادي.

التركيب الاسمي (% بالكتلة)

يوضح SAE AMS6515 سبب وجوب التعامل مع الدرجة باعتبارها مادة محددة، لا وصفة عامة غير دقيقة. فهو يحدد فولاذًا مصهورًا بتقنية التفريغ المزدوج ومخمَّرًا، ومُعرَّفًا بالتركيب «18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al». ولا يمكن اعتبار هذا التركيب بديلًا عن كل منتج يُسمّى فولاذ ماراجينغ 18Ni. فطريقة الصهر، وشكل المنتج، والحالة المطلوبة، ونطاقات التركيب المسموح بها، كلها أجزاء من المواصفة.

ويكتسب انخفاض محتوى الكربون أهمية مماثلة. إذ يُحافَظ عادةً على الكربون عند مستوى منخفض بما يكفي للحد من تكوّن الكربيدات، ولمنع الكربون من أن يصبح المصدر الأساسي للصلادة. ويسهم المارتنسيت الناتج بدرجة أقل نسبيًا في التقسية بوساطة الانخلاعات والمحلول الصلب مقارنةً بالمارتنسيت عالي الكربون، مما يترك قدرة كبيرة على التقسية اللاحقة بالترسيب. ويساعد ذلك أيضًا في تفسير قدرة فولاذ الماراجينغ على الجمع بين المقاومة العالية والمتانة والليونة المفيدتين، عندما تكون المعالجة الحرارية والنظافة المعدنية مضبوطة.

فولاذ الماراجينغفولاذ الماراجينغ فولاذ قائم على الحديد، منخفض الكربون وعالي النيكل، يُكوّن مصفوفة مارتنسيتية عند التبريد ويطوّر قدرًا كبيرًا من مقاومته الهندسية من خلال ترسيب المركبات الفلزية البينية الناجم عن التعتيق.

وعليه، فإن الوصف الرسمي المفيد أضيق من عبارة «فولاذ شديد المقاومة»: فولاذ الماراجينغ هو سبيكة أساسها الحديد، منخفضة الكربون وعالية النيكل، تكوّن مصفوفة مارتنسيتية عند التبريد، وتطوّر جزءًا كبيرًا من مقاومتها الهندسية من خلال ترسيب الأطوار البينية الفلزية الناجم عن التعتيق. وقد يكون فولاذ ما شديد المقاومة بصورة استثنائية من دون أن يفي بهذا التعريف.

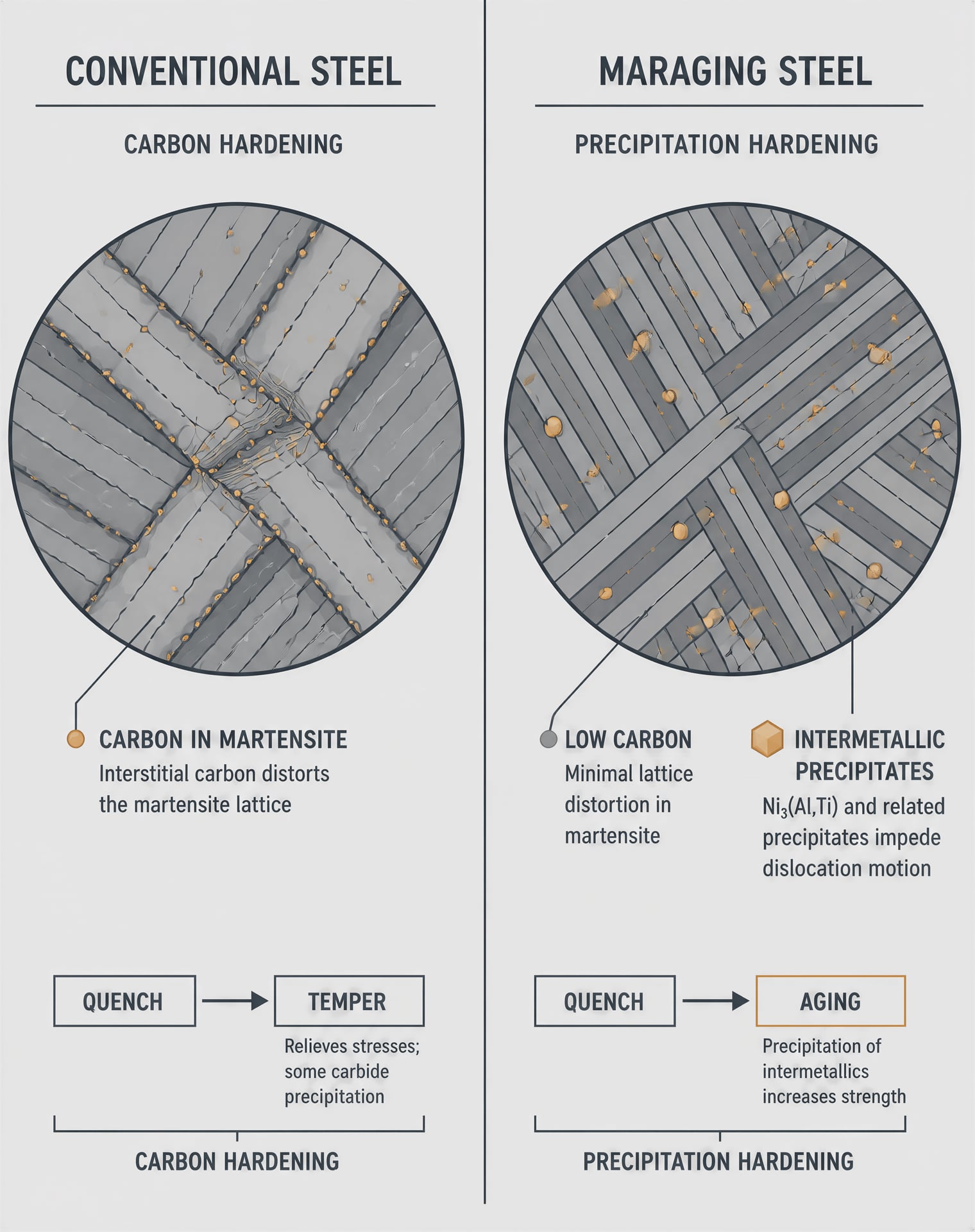

لماذا يُعدّ التقسية بالتعتيق، لا التقسية بالكربون، الآلية المميزة

تتألف السلسلة الحرارية التقليدية من مراحل متميزة. ففي البداية، يذيب التخمير بالمحلول عناصر السبك في الأوستنيت ويُنشئ حالة كيميائية مناسبة. ثم ينتج عن التبريد مارتنسيت صفائحي. ويكون هذا المارتنسيت لينًا نسبيًا في حالته المبرَّدة حديثًا. ويؤدي التعتيق عند نحو 480 °C إلى تكتل ذرات المذاب وتكوّن رواسب بينية فلزية مرتبة. وتعيق هذه الرواسب حركة الانخلاعات، فتنتج الزيادة الكبيرة في مقاومة الخضوع المرتبطة بالدرجة.[1][1] Maraging Steels. ASM International. ASM Handbook, 2018. ASM Handbook, Volume 4A, Steel Heat Treating Fundamentals and Processes

يصف فصل Maraging Steels الصادر عن ASM International عام 2018 هذه السلسلة بأنها تخمير بالمحلول، وتكوّن المارتنسيت، وتعتيق، وترسيب، وانتظام قصير المدى. ويحدد المصدر نفسه معالجة الترسيب الرئيسية عند نحو 480 °C، ويورد مقاومات خضوع تجارية تتراوح بين 1030 و2420 MPa. وتصف هذه الأرقام نتيجة تركيب محدد وتاريخ حراري معين، وليست خاصية جوهرية لكل فولاذ منخفض الكربون يحتوي على النيكل.

يقابل تصنيف 18Ni(250) تقريبًا فئة مقاومة تبلغ 250 ksi، أو حوالي 1720–1725 MPa. Limited evidence

يعرّف المرجع المادي الصادر عن NASA عام 2018 النوع 18Ni(250) بأنه فولاذ مارتنسيتي صفائحي منخفض الكربون من الحديد والنيكل، يُقسّى بالتعتيق عن طريق ترسيب الأطوار البينية الفلزية عند نحو 480 °C. ويشير التصنيف «250» تقريبًا إلى فئة مقاومة تبلغ 250 ksi، أي نحو 1720 MPa، وليس إلى نسبة كربون أو صيغة كيميائية عامة. وتشير التصنيفات ذات الصلة، مثل 18Ni(300) و18Ni(350)، إلى فئات مقاومة اسمية أعلى، لكن التصنيف وحده لا يلغي ضرورة التحقق من المواصفة الحاكمة وحالة المعالجة الحرارية.

يحصل فولاذ الماراجينغ على معظم مقاومته النهائية من ترسيب المركبات الفلزية البينية الناجم عن التعتيق، وليس من التقسية بالكربون. Strong evidence

يذكر التقرير الداخلي 8582 الصادر عن NIST، والمنشور عام 2025، هذا التمييز بصورة مباشرة: إذ يؤدي الإذابة والتبريد أولًا إلى تكوين مارتنسيت لين نسبيًا، ثم تولّد المعالجة الحرارية بالترسيب رواسب دقيقة ومقاومة عالية وليونة ومتانة مرتفعة. وفي فولاذ الكربون التقليدي المقسّى والمراجَع، يهيمن الكربون المحتجز في المارتنسيت وتفاعلات المراجعة اللاحقة على آلية التقسية. أما في فولاذ الماراجينغ، فإن انخفاض مستوى الكربون عمدًا يعني أن هذا التفسير ناقص ومضلل عادةً. فحدث التقسية الحاسم هو الترسيب.

يوضح فرط التعتيق سبب كون الاستجابة ناتجة عن علم المعادن، لا عن التأثير الحراري وحده. فقد يؤدي التعتيق غير الكافي إلى ترك عدد الرواسب غير كافٍ لتحقيق المقاومة المحددة. أما التعتيق لمدة أطول من اللازم أو عند درجة حرارة مرتفعة جدًا، فقد يؤدي إلى خشونة الرواسب وانخفاض التقسية، في حين أن التعرض الحراري المفرط قد يغير المصفوفة والحالة الأبعادية. ودرجة حرارة التعتيق الاسمية ليست بديلًا عن جدول معالجة كامل؛ إذ يؤثر كل من حجم المقطع، وتجانس الفرن، ومعالجة المحلول السابقة، ومعدل التبريد، وشكل المنتج في النتيجة.

ويضيف مسار التصنيع متغيرًا آخر. فقد ينتج عن الانصهار بالليزر في سرير المسحوق خلايا تجمد دقيقة، وإجهاد متبقٍّ، ومسامية، ونسيج بلوري، وبنى مجهرية تعتمد على الاتجاه، قبل بدء أي معالجة حرارية تقليدية. ويقيّم المنشور التقني 2352 الصادر عن NIST عام 2025 معالجات التخمير بالمحلول، والتخمير بين الحرج، والتعتيق، للفولاذ الخالي من الكوبالت M789 المصنّع بالانصهار بالليزر في سرير المسحوق. ويوضح هذا العمل أن سبيكة الماراجينغ المصنّعة بالإضافة لا يمكن معاملتها تلقائيًا على أنها مكافئة لمادة مشغولة ذات تركيب كيميائي اسمي مماثل.

كما أبلغت دراسة In Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel الصادرة عن NIST عام 2024 عن اختلافات في الصلادة والصلابة باختلاف اتجاه التصنيع. وكشفت قياسات النفاذية المغناطيسية عن أضرار الكلال قبل حدوث الفشل، مما يبيّن أن مشكلة العملية والبنية المجهرية تتجاوز الخواص الأولية للشد. ولا يغير التصنيع بالإضافة تعريف فولاذ الماراجينغ، لكنه يغير البنية المجهرية الابتدائية التي يجب أن تهيئها المعالجة الحرارية.

التمييز بين أسماء الدرجات والأوصاف العامة

«ماراجينغ» اسم لعائلة معدنية؛ أما «18Ni(250)» و«18Ni(300)» و«18Ni(350)» و«M789» و«AMS6515» فتحدد أنظمة درجات معينة أو فئات مقاومة أو مواصفات. ولا ينبغي استخدامها باعتبارها مترادفات.

وترتبط درجات 18Ni الكلاسيكية عمومًا بتركيبات حاوية على الكوبالت. وقد طُوّرت الدرجات الخالية من الكوبالت لمراعاة اعتبارات مختلفة تتعلق بالتركيب والتكلفة والإمداد والمعالجة، لكن إزالة الكوبالت لا تترك كل المتغيرات المعدنية الأخرى دون تغيير. فعلى سبيل المثال، M789 هو فولاذ ماراجينغ خالٍ من الكوبالت، له تصميم سبائكي خاص به، وسلوك ترسيب، ومتطلبات معالجة حرارية، وحدود خاصة لخواص المنتج. ووصفه ببساطة بأنه «18Ni(300)» يمحو معلومات لازمة لتفسير استجابته.

ولا يجعل النيكل وحده فولاذًا ما فولاذ ماراجينغ. فكثير من أنواع الفولاذ غير القابل للصدأ، والفولاذ المخصص للخدمات عند درجات الحرارة المنخفضة جدًا، والفولاذ الإنشائي، والفولاذ المقسّى بالترسيب، تحتوي على النيكل، لكنها تكوّن مصفوفات مختلفة أو تعتمد على تفاعلات تقسية مختلفة. وينتمي الفولاذ المحتوي على النيكل، والذي تُقسى بنيته أساسًا بالكربون أو النيتروجين أو ترسيب الكربيدات أو ترسيب النحاس أو نواتج التحول، إلى فئة أخرى، ما لم تستوفِ ميتالورجيته المحددة تعريف الماراجينغ.

كما أن الاختصار العكسي غير صحيح أيضًا: فليس كل فولاذ فائق المقاومة فولاذ ماراجينغ. إذ يمكن للفولاذ البينايتِي، وسبائك الفولاذ المقسّاة والمراجَعة، وفولاذ العدد، وبعض أنواع الفولاذ غير القابل للصدأ المقسّاة بالترسيب، أن تبلغ مقاومات مماثلة من خلال آليات مختلفة. فمستوى المقاومة دليل على الأداء، وليس إثباتًا للهوية. ويتطلب التعريف الصحيح التحقق من تصنيف الدرجة، والحدود الكيميائية، ومتطلبات الصهر وشكل المنتج، وحالة المعالجة الحرارية، وتفاعل الترسيب الذي ينتج الخواص المحددة.

تركيب أنواع فولاذ الماراجينغ التقليدية

يُعرَّف فولاذ الماراجينغ بدرجة أقل من خلال وصفة سبائكية واحدة، وبدرجة أكبر من خلال استراتيجية تركيبية ومعالجة حرارية. فمصفوفته عبارة عن مارتنسيت من الحديد–النيكل منخفض الكربون للغاية، ويُجعل ليّنًا بما يكفي بعد التخمير السريع بحيث يكتسب تقوية كبيرة أثناء التعتيق. ثم يتحكم النيكل والكوبالت والموليبدينوم والتيتانيوم والألومنيوم، إلى جانب إضافات أصغر، في تكوّن رواسب التقوية وتوزيعها واستقرارها. والنتيجة هي مسار تقسية يختلف عن مسار فولاذ الكربون التقليدي.

في فولاذ الكربون، ينتج التبريد السريع مارتنسيتًا صلدًا لأن الكربون المحتجز في محلول فوق مشبع يشوّه الشبكة الرباعية المركزية الجسم. ويحتوي فولاذ الماراجينغ على كمية ضئيلة جدًا من الكربون، ولذلك تسهم هذه الآلية بدرجة محدودة نسبيًا. وبعد التخمير بالمحلول والتخمير السريع، تكون المصفوفة عادةً مارتنسيتًا صفائحيًا منخفض الكربون، ذا صلادة منخفضة نسبيًا وقابلية تشغيل جيدة. ويصف التقرير الداخلي 8582 الصادر عن NIST التسلسل بأنه إذابة في المحلول وتخمير سريع لتكوين مارتنسيت ليّن نسبيًا، يتبعه علاج حراري بالترسيب ينتج رواسب دقيقة ومقاومة ومطيلية ومتانة عالية. ويحدث التعتيق عادةً قرب 480 °C، حيث تتكوّن مركبات بين فلزية، كما يمكن للترتيب قصير المدى أن يسهم في التقوية.

ويكتسب هذا التمييز أهمية عند مناقشة التركيب. فقد يؤثر عنصر سبائكي في تكوّن المارتنسيت، أو كيمياء الرواسب، أو استقرار الأوستنيت، أو بنية الحبيبات، أو في هذه الجوانب الأربعة جميعًا. ولا يمكن تفسير نسبته الاسمية بصورة مستقلة عن تعيين الدرجة، وطريقة الصهر، وشكل المنتج، والتاريخ الحراري.

دور النيكل في المصفوفة المارتنسيتية

النيكل هو عنصر السبك الرئيسي المكوِّن للمصفوفة في أنواع فولاذ الماراجينغ التقليدية. فهو يثبت الأوستنيت عند درجة حرارة التخمير بالمحلول، مما يتيح معالجة الفولاذ بوصفه محلولًا صلبًا غنيًا بالنيكل قبل التبريد. وعند التخمير السريع، يتحول الأوستنيت إلى مارتنسيت صفائحي رغم انخفاض محتوى الكربون بدرجة كبيرة. ولذلك يساعد النيكل في تكوين البنية المارتنسيتية الابتدائية منخفضة الكربون التي تعتمد عليها التقسية اللاحقة بالترسيب.

ويرتبط محتوى النيكل أيضًا بالتوازن بين تكوّن المارتنسيت والأوستنيت المحتجز. فقد يؤدي انخفاض النيكل أكثر من اللازم إلى تقليل استقرار نطاق المعالجة الأوستنيتي المقصود وتغيير سلوك التحول. ويمكن لمستويات النيكل الأعلى أن تزيد استقرار الأوستنيت، وأن تعزز، تبعًا للتركيب الكامل والمعالجة الحرارية، بقاء الأوستنيت أو عودته أثناء التعتيق. فالمصفوفة ليست مجرد وعاء خامل؛ إذ يؤثر محتواها من النيكل في القوة الدافعة الكيميائية للترسيب اللاحق وفي استجابة السبيكة للتعتيق المفرط.

ويشير التعيين الشائع 18Ni(250)، الذي استخدمته NASA في مرجع للمواد صدر عام 2018، إلى درجة من فولاذ الماراجينغ تحتوي تقريبًا على 18% من النيكل، وإلى مستوى اسمي للمقاومة يبلغ 250 ksi. ولا يمثل هذا التعيين مواصفة كيميائية كاملة؛ فهو يحدد عائلة الدرجة وفئة المقاومة المتوقعة، في حين تضبط مواصفة المادة السارية حدود النيكل والكوبالت والموليبدينوم والتيتانيوم والألومنيوم والكربون والعناصر الأخرى.

وتقدم SAE AMS6515 مثالًا أكثر دقة. فهي تحدد فولاذًا مُذابًا بالصهر المزدوج في الفراغ ومخمّرًا، مخصصًا للقضبان والمطروقات والأنابيب والحلقات، ويُكتب تركيبه على النحو الآتي: 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al. ولا ينبغي التعامل مع هذه الكيمياء بوصفها صيغة لجميع أنواع فولاذ الماراجينغ 18Ni؛ فهي تمثل التركيب المحدد في تعيين AMS المعني، كما تعتمد استجابته على متطلبات المنتج والمعالجة الحرارية المحددة.

كما يدعم النيكل المتانة في المصفوفة منخفضة الكربون. ولأن المارتنسيت الناتج عن التخمير السريع لا يتعرض لإجهاد كبير بسبب الكربون، يمكن لفولاذ الماراجينغ أن يجمع بين قابلية عالية لاكتساب المقاومة ومتانة كسر مفيدة، شريطة إبقاء الشوائب والانفصال وحجم حبيبات الأوستنيت السابق وتخشّن الرواسب وعيوب المعالجة تحت السيطرة. ولا تأتي المقاومة من النيكل وحده؛ فالنيكل يحدد المصفوفة وظروف التحول، بينما تحدث الزيادة الرئيسية في الصلادة أثناء التعتيق.

الكوبالت والموليبدينوم بوصفهما عاملين في التقسية بالترسيب

يُعد الكوبالت سمة مميزة لكثير من درجات فولاذ الماراجينغ التقليدية عالية المقاومة. ولا يُنظر إليه عادةً على أنه العنصر الوحيد المكوِّن للرواسب؛ بل يغير ديناميكا الحرارة وحركية المصفوفة بحيث تتكوّن الرواسب البينفلزية المحتوية على الموليبدينوم والنيكل بفاعلية أكبر أثناء التعتيق. ويمكن للكوبالت أن يقلل ذوبانية الموليبدينوم في مارتنسيت الحديد–النيكل، مما يزيد القوة الدافعة الكيميائية لترسيب الأطوار الغنية بالموليبدينوم. كما يؤثر في تحول المارتنسيت وفي استجابة السبيكة أثناء إعادة التسخين.

الانتظام قصير المدىالانتظام قصير المدى ترتيب كيميائي موضعي تطوّر فيه ذرات المذاب علاقات تجاور مفضلة قبل تكوّن الرواسب القابلة للتعرّف أو بالتزامنه معه.

يسهم الموليبدينوم مباشرةً في التقوية بالترسيب. فهو يشارك أثناء التعتيق في أطوار بين فلزية دقيقة، توصف غالبًا في أنواع فولاذ الماراجينغ التقليدية بأنها رواسب غنية بالموليبدينوم ومرتبطة بالنيكل والحديد. وتعتمد مجموعة الرواسب الدقيقة تحديدًا على الدرجة والمعالجة؛ أما الأوصاف المبسطة التي تنسب مركبًا واحدًا إلى كل أنواع فولاذ الماراجينغ فهي مضللة. فقد تظهر عناقيد نانوية مبكرة، ومناطق مرتبة، وجسيمات بين فلزية لاحقة على التتابع، بينما يحدد حجمها وتباعدها المقاومة، ويؤدي تخشّنها إلى خفضها.

ويوضح التفاعل بين الكوبالت والموليبدينوم سبب وجوب قراءة التركيب بوصفه منظومة متكاملة. ففي AMS6515، لا يعادل الجمع بين 12.0% من الكوبالت و4.9% من الموليبدينوم إضافة أي من العنصرين بصورة منفردة. إذ يوفر 18.5% من النيكل المصفوفة، في حين يساعد الكوبالت والموليبدينوم في إنشاء استجابة ترسيبية قادرة على إنتاج حالة معتقة عالية المقاومة. وقد أفادت ASM International في عام 2018 بأن أنواع فولاذ الماراجينغ التجارية تمتد مقاومة خضوعها من نحو 1030 إلى 2420 MPa، وهو نطاق يعكس اختلافات في التركيب والدرجة ومعالجة التعتيق وحالة المنتج، وليس كيمياء عالمية واحدة.

ولذلك لا يمكن استبدال الدرجات المحتوية على الكوبالت مباشرةً بالدرجات الخالية منه بمجرد مطابقة محتوى النيكل. وتوضح M789 الخالية من الكوبالت هذه النقطة؛ فهي تنتمي إلى نهج تركيبي مختلف تُكتسب فيه التقوية بالترسيب من دون إضافة الكوبالت التقليدية، مع إجراء تعديلات سبائكية أخرى لتوفير الاستجابة المطلوبة. ويجب تحديد معالجة المحلول ودرجة حرارة التعتيق ونطاق المعالجة المسموح به خصيصًا لـ M789.

ويضيف مسار التصنيع متغيرًا آخر. فقد قيّمت المذكرة الفنية 2352 الصادرة عن NIST والمنشورة في عام 2025، معالجات التخمير بالمحلول والتخمير بين الحرج والتعتيق لفولاذ M789 الخالي من الكوبالت المنتج بوساطة الانصهار بسرير مسحوق الليزر. وتعالج هذه المعالجات مادة تبدأ ببنية مجهرية متصلبة بسرعة ومبنية اتجاهيًا، لا بالبنية المتجانسة نفسها المتوقعة من مخزون تقليدي مشغول بالتشكيل. ولا يتنبأ اسم الدرجة وحده بتوزيعات رواسب متطابقة عبر تلك المسارات.

التيتانيوم والألومنيوم والإضافات الثانوية

التيتانيوم إضافة قوية مكوِّنة للرواسب في كثير من درجات فولاذ الماراجينغ. ويمكنه أن يسهم أثناء التعتيق في ترسيب مركبات بين فلزية غنية بالنيكل والتيتانيوم، مما ينتج مجموعة كثيفة من جسيمات التقوية النانوية عندما تُضبط المعالجة بصورة سليمة. ولذلك فإن مستوى التيتانيوم يمثل أحد أكثر الفروق تأثيرًا بين الدرجات المتشابهة اسميًا. ففي AMS6515، يُحدد التيتانيوم بنسبة 1.40%، وهي إضافة كبيرة يجب النظر فيها إلى جانب 18.5% من النيكل و12.0% من الكوبالت و4.9% من الموليبدينوم.

أما الألومنيوم فيوجد بمستوى أقل بكثير في مثال AMS6515، يبلغ 0.10%، غير أن انخفاض التركيز لا يعني أن تأثيره الفلزي لا يُعتد به. فقد يدخل الألومنيوم في الأطوار البينفلزية المرتبة، ويغير تفاعلات الترسيب، ويؤثر في نزع الأكسدة ومجموعات الشوائب. ويعتمد دوره على بقية التركيب وعلى برنامج التعتيق. ولن تنتج درجة غنية بالتيتانيوم مع إضافة ضئيلة من الألومنيوم بالضرورة مجموعة الجسيمات نفسها التي تنتجها درجة تحتوي على ألومنيوم أكثر وتيتانيوم أقل.

وينطبق الحذر نفسه على الكربون؛ إذ يُقيد عادةً عند مستويات منخفضة جدًا لأن زيادة الكربون ستوجه التقوية نحو تكوّن الكربيدات والمارتنسيت المشوَّه بالكربون. وقد يؤدي ذلك إلى استهلاك التيتانيوم أو الموليبدينوم، وتكوين شوائب غير مرغوبة، وتقليل المتانة، وإضعاف التحكم في التفاعل البينفلزي المقصود. ويجري عادةً ضبط السيليكون والمنغنيز بدلًا من استخدامهما بوصفهما إضافتي التقوية الرئيسيتين؛ كما تُقيَّد الكبريتات والفوسفور لأن الشوائب والانفصال عند حدود الحبيبات يمكن أن يضرا بالمطيلية وأداء الكلال. وقد تظهر إضافات ثانوية من البورون أو الزركونيوم أو الكالسيوم أو غيرها في مواصفات معينة للتحكم في حدود الحبيبات أو الشوائب أو سلوك المعالجة، لكنها ليست سمات عامة لعائلة فولاذ الماراجينغ.

وينطبق التحفظ نفسه على المواد المصنعة بالإضافة. فقد أفادت NIST في عام 2024 بأن عينات فولاذ الماراجينغ المصنّعة بالانصهار بسرير مسحوق الليزر أظهرت اختلافات في الصلادة والصلابة باختلاف اتجاه البناء. كما وجدت تلك الدراسة أن قياسات النفاذية المغناطيسية يمكن أن تكشف تلف الكلال قبل حدوث الفشل. وتعزز هذه النتائج النقطة الأساسية: فالتركيب يحدد إمكانات الترسيب، لكن طريقة الصهر والتدرجات الحرارية والمسامية والبنية النسيجية ومعالجة المحلول والتعتيق تحدد البنية التي تتكون فعليًا. ولذلك فإن فولاذ الماراجينغ هو نظام تقسية بالترسيب يعتمد على الدرجة ومسار المعالجة، وليس مجرد فولاذ غني بالنيكل ذي رقم مقاومة مرتفع بصورة استثنائية.

الدرجات والتسميات ومعنى 18Ni(250)

التسميات الاسمية لدرجات 18Ni وفئات المقاومة

تُعرَّف عائلة 18Ni أولًا من خلال مفهومها الفلزي: فولاذ منخفض الكربون جدًا، غني بالنيكل، يُكوِّن مصفوفة مارتنسيتية متينة من نوع الشرائح، ثم تُزاد مقاومته بالتعتيق. ويشير الجزء «18Ni» إلى تركيب اسمي، وليس إلى مواصفة كيميائية كاملة. وتحتوي الدرجات التقليدية الحاوية على الكوبالت عمومًا على نحو 18% من النيكل، إلى جانب الكوبالت والموليبدينوم والتيتانيوم وإضافات صغيرة مثل الألومنيوم. ويُحافَظ عمدًا على مستوى الكربون منخفضًا جدًا، ويكون عادةً في حدود 0.03% أو أقل، بحيث لا يعتمد الفولاذ في استجابته الأساسية للتصلد على فرط إشباع الكربون وتكوّن الكربيدات.

ويميز هذا الفارق فولاذ الماراجينغ عن فولاذ السبائك العادي المُقسى والمُراجَع. إذ تؤدي معالجة المحلول الصلب والتبريد إلى تحويل الأوستنيت إلى مارتنسيت، لكن هذا المارتنسيت الأولي يكون لينًا نسبيًا. أما الزيادة الكبيرة في المقاومة فتنتج عن معالجة ترسيب منفصلة. ويصف التقرير الداخلي 8582 الصادر عن NIST في عام 2025 هذا التسلسل بوضوح: إذ تؤدي المعالجة بالمحلول الصلب والتقسية بالتبريد إلى تكوين مارتنسيت لين نسبيًا، ثم تُكوِّن المعالجة الحرارية بالترسيب رواسب دقيقة وترفع المقاومة مع الحفاظ على مطيلية ومتانة مفيدتين. ويكوِّن التصلد التحويلي المصفوفة، في حين يوفر التصلد بالترسيب المقاومة الاستثنائية.

تُستخدم الأرقام الواردة بين قوسين مع الدرجات التقليدية—18Ni(200) و18Ni(250) و18Ni(300) و18Ni(350)—للإشارة إلى فئات المقاومة. وترتبط هذه الأرقام تقريبًا بمستويات مقاومة الشد القصوى، بوحدة ksi، بعد معالجة التعتيق المحددة، مع أن متطلبات الخواص الدقيقة تعتمد على مواصفة المادة المعمول بها، وشكل المنتج، واتجاه الاختبار، والحالة المعدنية. ولذلك تعمل هذه التسميات كاختصارات في المراجع الهندسية وممارسات التصميم ومناقشات مواد الطيران والفضاء. لكنها لا تحل محل مواصفة الشراء أو شهادة المطابقة.

ويمتد نطاق المقاومة في أنواع فولاذ الماراجينغ التجارية على مدى واسع. وتذكر مادة فولاذ الماراجينغ الصادرة عن ASM International عام 2018 مقاومات خضوع تجارية تتراوح بين 1030 و2420 MPa. ولا يمكن تفسير هذا النطاق بوسم «18Ni» وحده. فمحتوى النيكل، ومستويات الكوبالت والموليبدينوم، وإضافات التيتانيوم أو الألومنيوم، وممارسات الصهر، وحجم المقطع، ومعالجة المحلول الصلب، ودرجة حرارة التعتيق، وزمن التعتيق، كلها تؤثر في النتيجة النهائية. وتوفر التسمية مؤشرًا مفيدًا إلى العائلة وفئة المقاومة، لكنها لا تلغي هذه المتغيرات.

كما يختلف التركيب بين الدرجات التي تُجمع أحيانًا في الأوصاف العامة. فدرجة 18Ni التقليدية الحاوية على الكوبالت ليست قابلة للاستبدال الكيميائي مع M789 الخالي من الكوبالت. وقد طُوِّر M789 بوصفه فولاذ ماراجينغ خاليًا من الكوبالت، ولذلك يجب تقييم تفاعلات الترسيب والاستجابة الحرارية ونطاق المعالجة الخاص به وفق خصائصه هو. إن وصف المادتين كلتيهما بأنهما «فولاذ ماراجينغ» يحدد آلية التصلد بالتعتيق، لكنه لا يثبت تطابق التركيب الكيميائي أو تكافؤ الخواص.

وتضيف المعايير طبقة أخرى من الدقة. فعلى سبيل المثال، ترد مواصفة SAE AMS6515 بالصيغة التالية: Steel, Maraging Bars, Forgings, Tubing, Rings, 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al, Double Vacuum Melted, Annealed. والتركيب المضمَّن في هذه التسمية محدد: 18.5 من النيكل، و12.0 من الكوبالت، و4.9 من الموليبدينوم، و1.40 من التيتانيوم، و0.10 من الألومنيوم، مع الصهر المزدوج بالتفريغ وحالة التسليم الملدَّنة. وهذه ليست مجرد صياغة أخرى لعبارة «18Ni(250)». وينبغي أن تعيد الوثيقة الفنية ذكر هذه الدرجة والمواصفة بدقة، بما في ذلك رقم المعيار وشكل المنتج المذكور عند الاقتضاء.

18Ni(250) والمرجع التقريبي البالغ 250 ksi

تستخدم NASA تسمية 18Ni(250) بوصفها تسمية نموذجية لفولاذ الماراجينغ، وتحددها عند نحو 250 ksi. وبما أن 1 ksi يعادل نحو 6.895 MPa، فإن 250 ksi تعادل تقريبًا 1724 MPa. ويمثل هذا الرقم مرجعًا ملائمًا إلى فئة مقاومة، وليس ادعاءً بأن كل عينة من 18Ni(250) ستُختبر عند 250 ksi بالضبط، أو بأن كل قيمة مُبلَّغ عنها تشير إلى الخاصية نفسها.

وتكتسب هذه النقطة أهمية لأن عبارة «250 ksi» قد تُفهم على أنها مقاومة الشد، في حين قد تحدد المواصفة أيضًا مقاومة الخضوع، والاستطالة، والانكماش المساحي، والصلادة، أو أداء الصدم. كما قد تتغير الخاصية ذات الصلة باختلاف الاتجاه وهندسة المنتج. فقد ينتمي القضيب والمطروقة والحلقة والصفيحة والبنية المُصنَّعة بالإضافة إلى عائلة درجة عامة واحدة، مع استجابتها بصورة مختلفة لمعالجة المحلول الصلب والتعتيق. ويمكن للمقاطع الكبيرة أن تطور تدرجات حرارية أثناء المعالجة في الفرن، في حين تبرد المقاطع الرقيقة بسرعة أكبر. ولا يثبت اختبار عينة مأخوذة طوليًا من قضيب تلقائيًا الأداء في الاتجاه العرضي أو عبر السمك.

ويُعد وصف NASA أكثر إفادة من الناحية الفلزية من رقم المقاومة وحده. فهو يحدد 18Ni(250) بأنه مارتنسيت شرائحي منخفض الكربون من الحديد والنيكل، يُصلَّد بالتعتيق من خلال ترسيب المركبات بين الفلزية عند نحو 480 °C. وتضع ASM International كذلك معالجة الترسيب الرئيسية قرب 480 °C، وتصف تسلسل التصلد بأنه التلدين بالمحلول الصلب، وتكوّن المارتنسيت، والتعتيق، والترسيب، والترتيب قصير المدى. ولا تصبح المصفوفة شديدة المقاومة لمجرد تبريدها بالتقسية؛ بل تغيرها معالجة التعتيق من خلال تكوين أطوار دقيقة بين فلزية، يشارك فيها عادةً النيكل والموليبدينوم والتيتانيوم وعناصر السبك ذات الصلة.

وتظل الفئة الاسمية مفيدة؛ إذ تتيح للمصمم التمييز بين عائلات تقارب مقاومتها 200 أو 250 أو 300 أو 350 ksi عند مقارنة خيارات المواد المعتمدة. غير أن الرقم يمثل فئة مستهدفة ضمن حالة محددة، وليس خاصية جوهرية عامة. فقد يؤدي فرط التعتيق إلى تخشين مجموعة الرواسب أو تغييرها، ومن ثم خفض المقاومة. كما أن التعتيق غير الكافي يُبقي المادة دون حالتها المقصودة. ويمكن أيضًا لدرجات حرارة معالجة المحلول الصلب المفرطة، أو التبريد غير الملائم، أو المعالجة السابقة، أن تغير الاستجابة.

لماذا لا تُعد تسمية السبيكة شهادةً على المعالجة الحرارية

تحدد تسمية السبيكة ماهية المادة المفترضة، لكنها لا تثبت كيفية معالجة دفعة معينة أو مقطع معين أو جزء معين. ويجب أن يربط السجل الكامل للمادة بين التركيب الكيميائي والمعيار وشكل المنتج وطريقة الصهر وحالة التسليم وجدول المعالجة الحرارية وموضع أخذ العينة والخواص الميكانيكية المقيسة. ولا توفر عبارة «18Ni(250)» وحدها أيًا من هذه التفاصيل.

يمكن لقياسات النفاذية المغناطيسية كشف ضرر الكلال في فولاذ الماراجينغ المصنّع بالإضافة قبل حدوث الفشل النهائي. Preliminary evidence

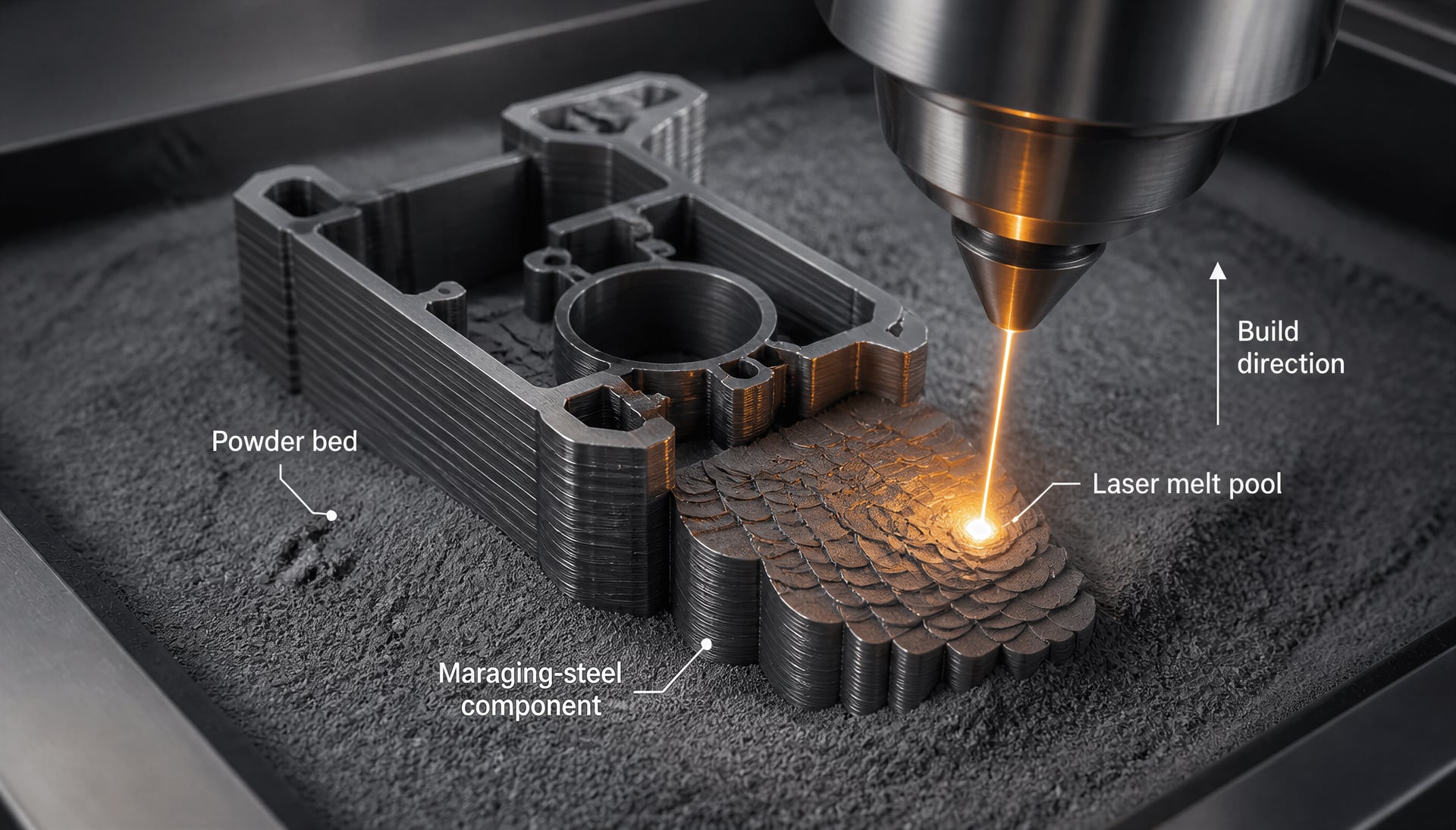

وتصبح هذه التفرقة أكثر وضوحًا في حالة الانصهار بامتداد مسحوق الليزر داخل طبقة المسحوق. إذ تقيّم المذكرة الفنية 2352 الصادرة عن NIST عام 2025 معالجات التلدين بالمحلول الصلب، والتلدين بين الحرجين، والتعتيق لفولاذ M789 الخالي من الكوبالت المصنَّع بهذه العملية. ولا تقتصر الدراسة على السبيكة الاسمية، بل تتناول التفاعل بين المسحوق وتاريخ الانصهار والدورات الحرارية والبنية المجهرية والمعالجة اللاحقة للتصنيع. كما يورد تقرير NIST لعام 2024، In-Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel، اختلافات في الصلادة والصلابة بحسب اتجاه البناء. وقد كشفت قياسات النفاذية المغناطيسية عن أضرار التعب قبل حدوث الفشل، مما يبين أن تاريخ العملية يمكن أن يؤثر في كل من الخواص وإشارات الفحص.

ولذلك لا يمكن اعتماد مكوّن مطبوع من M789 بمجرد إرفاق وسم تقليدي لفئة مقاومة 18Ni من دون توضيح. فباتجاه طبقاته، ومساميته، وحالة سطحه، والإجهاد المتبقي فيه، ومعالجته الحرارية، وخطة أخذ العينات، كلها عوامل مهمة. وينطبق الحذر نفسه على المواد المشغولة، وإن اختلفت المتغيرات ذات الصلة.

ولهذا السبب، ينبغي اقتباس المواصفات كاملة: التسمية الدقيقة للدرجة أو المعيار، وحدود التركيب الكيميائي، وشكل المنتج، ومسار الصهر، والحالة الملدَّنة أو المُعتَّقة، ومتطلبات المعالجة الحرارية، واختبارات الخواص الميكانيكية المعمول بها. فعبارة «18Ni(250)» اختصار قيّم لفئة فولاذ ماراجينغ تقارب مقاومتها 250 ksi، لكنها ليست بديلًا عن الوثيقة التي تثبت ما إذا كانت قطعة فولاذ معينة تستوفي هذه الفئة فعلًا.

كيف يُشكّل فولاذ الماراجينغ المارتنسيت

يبدأ فولاذ الماراجينغ بمعالجة حرارية تُنشئ مصفوفة مارتنسيتية، لكن المارتنسيت الأولي ليس المصدر الرئيسي لمقاومته الاستثنائية. يتمثل التسلسل الأساسي في التحول الذي يليه الترسيب: إذ تهيئ عملية التخمير بالمحلول أوستنيت مناسبًا كيميائيًا، ثم يحوّل التبريد السريع ذلك الأوستنيت إلى مارتنسيت صفائحي منخفض الكربون، وتؤدي المعالجة بالتعتيق قرب 480 °C إلى تشكيل جسيمات بينفلزية نانوية تعيق التشوه. ويؤدي الخلط بين آليتي التقسية هاتين إلى وصف غير صحيح لفولاذ الماراجينغ على أنه مجرد سبيكة مقساة بالتبريد السريع وذات صلادة عالية جدًا.

التخمير بالمحلول والتجانس

تعتمد البنية المجهرية الابتدائية على شكل المنتج وعمليات المعالجة السابقة، لكن الخطوة الحرارية الرئيسية الأولى هي التخمير بالمحلول. يُسخّن الفولاذ إلى منطقة الأوستنيت، عادةً عند درجة حرارة تحددها الدرجة ومواصفة المنتج، ويُحافظ عليه عندها مدة كافية لإذابة عناصر السبيكة أو إعادة توزيعها في المصفوفة الغنية بالحديد. وتزيل هذه المعالجة قدرًا كبيرًا من عدم التجانس الكيميائي الناتج عن السبك أو الحدادة أو الدرفلة أو التعرض الحراري السابق.

يُعد النيكل محوريًا في سلوك التحول. ففي الدرجات التقليدية، يخفض المحتوى المرتفع نسبيًا من النيكل درجة بدء تشكل المارتنسيت، ويسمح للأوستنيت بالتحول أثناء التبريد من دون استخدام المحتوى الكربوني المرتفع الموجود في أنواع الفولاذ العادية المقساة والمراجعة. كما يغير الكوبالت والموليبدينوم استقرار الأطوار واستجابة الترسيب اللاحقة، في حين قد يشارك التيتانيوم والألومنيوم في رواسب التقسية أو يؤثران في تنويتها. ولا يمكن اعتبار وجود هذه العناصر متكافئًا بين الدرجات المختلفة.

فعلى سبيل المثال، تحدد SAE AMS6515 فولاذًا مصهورًا مرتين تحت التفريغ، ومخمّرًا، بتركيب 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al، مخصصًا للقضبان والمطروقات والأنابيب والحلقات. ويصف هذا التعيين تركيبًا وحالة محددين للمنتج، وليس كل فولاذ يُباع تحت الاسم العام لفولاذ الماراجينغ. أما الدرجة 18Ni(250) التي تحددها NASA فهي تعيين آخر يُستخدم لمادة اسمية من فئة 250 ksi، في حين تعتمد الدرجات الخالية من الكوبالت، مثل M789، على توازن مختلف من عناصر السبيكة. ولذلك يجب مواءمة المعالجة الحرارية مع التركيب الكيميائي المحدد.

أثناء التخمير بالمحلول، لا يقتصر الهدف على جعل الفولاذ أوستنيتيًا. إذ ينبغي أن تتيح فترة التثبيت أيضًا وقتًا كافيًا لعناصر السبيكة كي تغادر المناطق المنفصلة كيميائيًا وتدخل في محلول صلب أكثر تجانسًا. وقد تؤدي درجة الحرارة أو المدة المفرطة إلى نمو الحبيبات، أو بدء الانصهار في مناطق الانفصال، أو تغيرات غير مرغوبة في العناصر المكوِّنة للرواسب. أما المعالجة غير الكافية فقد تترك اختلافات موضعية في التركيب، فتغير درجات حرارة التحول وتنتج استجابات غير متجانسة للتعتيق.

ويكتسب التجانس أهمية خاصة عندما تكون المادة قد تعرضت لانفصال كيميائي ناتج عن التصلب. فالسبيكة الكبيرة، والقطاع المطروق، والجزء المصنّع بالانصهار في سرير مسحوق الليزر، لا تبدأ بالبنية الكيميائية نفسها أو ببنية العيوب نفسها. وقد تُدخل عملية التصنيع بالإضافة حدود أحواض الانصهار، والانفصال الخلوي، والإجهاد المتبقي، وعيوب عدم الالتحام قبل إجراء أي معالجة تقليدية بالمحلول. ولذلك يجب أن يعالج جدول التخمير اللاحق هذه السمات، بدل افتراض أن دورة مخصصة للفولاذ المشغول ستنتج النتيجة نفسها.

يصف مرجع المعالجة الحرارية الصادر عن ASM International التسلسل على النحو الآتي: التخمير بالمحلول، وتشكّل المارتنسيت، والتعتيق، والترسيب، والترتيب قصير المدى. وتؤسس المرحلتان الأوليان للمصفوفة، لكنهما لا تنشئان بعدُ الكثافة العالية من جسيمات التقسية المسؤولة عن أعلى قيم مقاومة الخضوع.

التبريد السريع لتشكيل مارتنسيت صفائحي منخفض الكربون

بعد التخمير بالمحلول، يُبرّد الأوستنيت بسرعة تكفي لكبح التحولات الانتشارية، مثل تشكل الفريت أو البرليت. ثم يتحول الأوستنيت إلى مارتنسيت بآلية قصّية تكون، إلى حد كبير، خالية من الانتشار. ويكون الناتج في فولاذ الماراجينغ عمومًا مارتنسيت صفائحيًا منخفض الكربون من الحديد والنيكل.

وتُعد عبارة «منخفض الكربون» هي القيد الحاسم. إذ تشكل أنواع فولاذ الكربون مارتنسيت يحتوي على الكربون المحبوس في مواقع بينية فائقة الإشباع. ويسبب ذلك الكربون تشوهًا رباعيًّا محوريًا كبيرًا في الشبكة البلورية للحديد، ويسهم بقوة في صلادة البنية بعد التبريد السريع. ولذلك فإن الصلادة العالية المألوفة لفولاذ متوسط الكربون المبرد في الماء تمثل تقسية تحولية مرتبطة بفرط إشباع الكربون، وإجهاد الشبكة، والكثافة العالية للعيوب.

يسلك فولاذ الماراجينغ مسارًا مختلفًا. إذ يُحافظ عمدًا على محتوى كربوني منخفض جدًا، غالبًا إلى حد لا يستطيع معه الكربون توفير أثر التقسية الغالب. ويعمل النيكل على تثبيت الأوستنيت أثناء التسخين وخفض درجة حرارة التحول، بينما يسمح المستوى المنخفض من الكربون للمارتنسيت المتحول بأن يظل أقرب إلى شبكة حديد مكعبة مركزية الجسم أو رباعية محورية مركزية الجسم، منخفضة التشوه وقليلة التربيع المحوري. ويتشكل المارتنسيت في هيئة حزم وصفائح، حيث توفر الانخلاعات والسطوح البينية مستوى مفيدًا من المقاومة ومواقع تؤثر لاحقًا في الترسيب.

وتهم البنية الصفائحية في هذا السياق. إذ تنتظم الصفائح الفردية في حزم داخل حبيبات الأوستنيت السابقة، وتمنح الكثافة العالية للانخلاعات المتولدة أثناء التحول المصفوفة مستوى ملموسًا من المقاومة. ومع ذلك، لا تعادل هذه البنية مارتنسيتًا غنيًا بالكربون؛ فهي أقل تعرضًا للإجهاد الناتج عن الكربون البيني، وتكون عادةً أقل صلادة بكثير مباشرة بعد التبريد السريع.

ولا يزال معدل التبريد مهمًا، وإن كان السبب مختلفًا عن حال فولاذ الكربون العادي. فيجب تبريد القطاع بسرعة كافية لتجنب النواتج الانتشارية غير المرغوبة وفرط الأوستنيت المحتفظ به، لكن المعدل المطلوب يعتمد على التركيب، وحجم القطاع، ودرجة حرارة البدء، وحركية التحول في السبيكة. وقد تتمتع درجات فولاذ الماراجينغ الغنية بالنيكل بقابلية تصلب كبيرة، مما يسمح بتشكل المارتنسيت عبر قطاعات سميكة نسبيًا في ظروف تبريد عملية. ويمكن للتبريد البطيء جدًا، أو للتركيب الذي يثبت كمية مفرطة من الأوستنيت، أن يغير المصفوفة المتاحة للتعتيق.

ولا ينبغي التعامل مع الدرجات المحتوية على الكوبالت والدرجات الخالية منه على أنها متماثلة خلال هذه الخطوة. فالكوبالت يغير التوازن بين النيكل والموليبدينوم والتيتانيوم والإضافات الأخرى، ويؤثر في كل من التحول والترسيب. وقد درس المعهد الوطني للمعايير والتكنولوجيا NIST فولاذ الماراجينغ الخالي من الكوبالت M789 في المذكرة الفنية Technical Note 2352، من خلال معالجات التخمير بالمحلول، والتخمير بين الحرجين، والتعتيق بعد التصنيع بالانصهار في سرير مسحوق الليزر. وتعكس هذه المعالجات تركيبًا محددًا وتاريخ تصنيع محددًا؛ ولا يمكن نقلها تلقائيًا إلى درجة 18Ni-Co-Mo مثل تركيب AMS6515.

لماذا تكون حالة ما بعد التبريد السريع لينة نسبيًا

التبريد السريع ضروري، لكنه لا يمنح فولاذ الماراجينغ مقاومته النهائية. فالمارتنسيت منخفض الكربون الناتج في هذه المرحلة يمتلك كثافة عالية من الانخلاعات، وقد يكون أقوى من بنية فريتية، لكنه يفتقر إلى فرط إشباع الكربون الذي يجعل المارتنسيت التقليدي الناتج عن التبريد السريع شديد الصلادة. كما أن قدرًا كبيرًا من النيكل والموليبدينوم والتيتانيوم والألومنيوم والإضافات ذات الصلة يظل مذابًا في المصفوفة المارتنسيتية، بدل أن يوجد على هيئة مجموعة دقيقة من الرواسب المعيقة.

وتنشأ هذه الحالة عمدًا. إذ تسمح المصفوفة اللينة نسبيًا للمعالجة اللاحقة بالتعتيق بإحداث زيادات كبيرة في المقاومة من دون الاعتماد على محتوى كربوني مرتفع. وأثناء معالجة التعتيق، التي تُجرى عادةً قرب 480 °C، تنوي المركبات البينفلزية وتنمو من المارتنسيت فائق الإشباع. وبحسب الدرجة والتاريخ الحراري، قد تتضمن التقسية جسيمات غنية بالنيكل والموليبدينوم، وأطوارًا تحتوي على التيتانيوم أو الألومنيوم، إلى جانب الترتيب قصير المدى. وتعيق هذه الجسيمات حركة الانخلاعات بفاعلية أكبر بكثير من المصفوفة منخفضة الكربون بعد التبريد السريع وحدها.

ويذكر التقرير الداخلي NIST Internal Report 8582 العملية مباشرة: إذ ينتج التذويب والتبريد السريع أولًا مارتنسيتًا لينًا نسبيًا، ثم تؤدي المعالجة الحرارية بالترسيب إلى توليد رواسب دقيقة ومقاومة عالية وليونة ومتانة مرتفعتين. وقد أبلغت ASM International عن مقاومات خضوع تجارية تتراوح بين 1030 و2420 MPa، وحددت ترسيبًا بينفلزيًا عند نحو 480 °C. وتصف NASA الدرجة 18Ni(250) بأنها مارتنسيت صفائحي منخفض الكربون من الحديد والنيكل، يُقسى بالتعتيق من خلال الترسيب البينفلزي، وتنتمي إلى فئة مقاومة تبلغ نحو 250 ksi.

ويهم هذا التمييز أيضًا في التصنيع بالإضافة. فقد أظهرت دراسة NIST لعام 2024 لمراقبة الكلال اختلافات مرتبطة باتجاه البناء في الصلادة والصلابة ضمن عينات فولاذ الماراجينغ المصنّعة بالانصهار في سرير مسحوق الليزر، في حين كشفت قياسات النفاذية المغناطيسية عن أضرار الكلال قبل حدوث الفشل. وتوضح هذه الملاحظات أن المصفوفة وعيوبها تعتمد على مسار المعالجة بقدر اعتمادها على الدرجة الاسمية. فالتخمير بالمحلول والتبريد السريع يؤسسان المارتنسيت الابتدائي، بينما يحدد التعتيق مقدار ما يتحول من قابلية السبيكة للترسيب إلى مقاومة مفيدة.

التعتيق والترسيب والترتيب قصير المدى

يكتسب فولاذ الماراجينغ مقاومته المميزة من حدثين معدنيين مختلفين. فالمعالجة بالمحلول والتبريد السريع ينشئان مصفوفة مارتنسيتية منخفضة الكربون من الحديد والنيكل؛ ثم يتيح التعتيق اللاحق لعناصر السبيكة أن تنتشر وأن تشكل رواسب بينفلزية مرتبة. وتمثل الخطوة الأولى تقسية تحولية، رغم أن المارتنسيت الناتج يكون لينًا نسبيًا لأنه يحتوي على كمية ضئيلة جدًا من الكربون. أما الخطوة الثانية فتمثل تقسية بالترسيب، إذ ترفع المقاومة من خلال إعاقة حركة الانخلاعات بمجموعة كثيفة من الجسيمات النانوية.

يفصل هذا التمييز فولاذ الماراجينغ عن أنواع الفولاذ الكربوني أو السبائكي التقليدية المقسّاة بالتبريد والمراجعة. ففي الفولاذ الغني بالكربون، يكون المارتنسيت فائق الإشباع صلبًا لأن الكربون يُنتج شبكة رباعية الأوجه متمركزة الجسم ومجهَدة. أما في فولاذ الماراجينغ، فيُحافَظ عمدًا على محتوى كربون منخفض جدًا، ولذلك تكون المصفوفة المبرَّدة عادةً مارتنسيت صفائحيًا منخفض الكربون، مكعّبًا متمركز الجسم أو رباعي الأوجه متمركز الجسم، ذا صلادة جوهرية معتدلة. وتأتي مقاومته اللاحقة أساسًا من تفاعلات المركّبات بين الفلزية المحتوية على النيكل والموليبدينوم والتيتانيوم والألومنيوم وعناصر ذات صلة أثناء التعتيق.

نظام التعتيق عند نحو 480 °C

تصف ASM International فولاذ الماراجينغ بأنه فولاذ منخفض الكربون جدًا وعالي النيكل، يحتوي على إضافات مثل الكوبالت والموليبدينوم، وتُعزَّز مقاومته بترسيب المركّبات بين الفلزية عند نحو 480 °C. وتمثل درجة الحرارة هذه نقطة مرجعية مفيدة، وليست وصفة عامة واجبة التطبيق. إذ تعتمد درجة حرارة التعتيق الفعلية وزمن التثبيت على النوع، وشكل المنتج، ومعالجة المحلول الصلب السابقة، وحجم المقطع، والتحكم في الفرن، والتوازن المطلوب بين المقاومة والمتانة والليونة والاستقرار الأبعادي.

غالبًا ما يُعبَّر عن التسلسل التقليدي بأنه التخمير بالمحلول الصلب، وتكوين المارتنسيت، والتعتيق، والترسيب، والترتيب قصير المدى. يؤدي التخمير بالمحلول الصلب إلى إدخال عناصر السبيكة الرئيسية في محلول صلب أوستنيتي متجانس بدرجة كافية. ثم يؤدي التبريد السريع إلى كبح التحول الانتشاري وتكوين مارتنسيت صفائحي. ونظرًا إلى انخفاض محتوى الكربون، يكون هذا المارتنسيت لينًا نسبيًا، وعادةً ما يكون تشوهه الناتج عن التبريد السريع محدودًا مقارنةً بفولاذ المارتنسيت عالي الكربون. وخلال المعالجة الحرارية اللاحقة، يصبح الانتشار سريعًا بما يكفي لتتجمع ذرات المذاب، وتنتظم موضعيًا، وتتطور إلى رواسب مقوِّية.

ويمثل نظام نحو 480 °C حلًا وسطًا. فعند درجات الحرارة المنخفضة يكون الانتشار أبطأ، وقد تتطلب التفاعلات المرغوبة أزمنة أطول. أما عند درجات الحرارة الأعلى، فقد يحدث الترسيب بسرعة، لكن الجسيمات قد تنمو، وقد تتكوّن أطوار منافسة، وقد يؤدي فرط التعتيق إلى خفض المقاومة التي توفرها البنى أمام الانخلاعات. كما أن درجة حرارة الفرن الاسمية لا تصف التاريخ الحراري لتطريق كبير أو قضيب سميك؛ فقد يصل المركز إلى درجة الحرارة المستهدفة بعد السطح، وقد يؤدي التبريد من معالجة المحلول الصلب إلى تكوين بنى مارتنسيتية مختلفة عبر المقطع.

ولهذا السبب، لا ينبغي نقل جدول تعتيق منشور بين الأنواع دون التحقق من المواصفة ذات الصلة. فعلى سبيل المثال، تحدد SAE AMS6515 فولاذًا مصهورًا بتقنية الصهر المزدوج بالتفريغ ومخمّرًا، ذا التركيب 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al، وتشمل المواصفة القضبان والمطروقات والأنابيب والحلقات. ولا يمكن اعتبار تركيبه قابلًا للتبادل مع كل فولاذ يُباع تحت تسمية 18Ni، ولا مع الأنواع الخالية من الكوبالت. ويحدد الاستعراض الذي أصدرته NASA للمواد عام 2018 الفولاذ 18Ni(250) بأنه يقارب 250 ksi، أي نحو 1724 MPa، لكن هذه التسمية تصف فئة مقاومة وعائلة تركيب، لا نتيجة لمعالجة حرارية واحدة تنطبق على جميع المنتجات.

يجب أن يكون زمن التثبيت عند درجة الحرارة طويلًا بما يكفي لبلوغ تفاعل الترسيب المقصود الدرجة المطلوبة. فقد يترك التثبيت القصير المصفوفة في حالة تعتيق ناقص، مع عدد قليل جدًا من الجسيمات الفعالة أو جسيمات صغيرة جدًا. ويمكن أن يؤدي التثبيت الأطول إلى زيادة المقاومة في البداية، ثم خفضها مع نمو الجسيمات أو فقدانها التماسك البلوري. ويضيف حجم المقطع متغيرًا آخر، لأن التأخر الحراري وتدرجات الحرارة والتركيب الكيميائي الموضعي قد تنتج استجابات تعتيق مختلفة بين السطح والمركز. كما يمكن أن تغيّر المعالجة بالتشغيل البارد السابقة، والأوستنيت المحتجز، والمسامية، والانفصال الكيميائي عدد مواقع التنوي ومواقعها.

رواسب المركّبات بين الفلزية وتقوية المصفوفة

يصف تقرير NIST الداخلي 8582 المسار التقليدي بعبارات مباشرة: إذ ينتج إذابة العناصر في المحلول والتبريد السريع أولًا مارتنسيت لينًا نسبيًا، يتبعه ترسيب حراري يولّد رواسب دقيقة ومقاومة عالية وليونة ومتانة مرتفعتين. وليست الرواسب مجرد «جسيمات صلبة» تُضاف إلى فولاذ لين. فحجمها وتباعدها وبنيتها البلورية وتركيبها وتماسكها البلوري وتوزيعها هي التي تحدد مدى فاعليتها في إعاقة الجريان اللدن.

تحتوي المصفوفة المعتَّقة حديثًا على مناطق غنية بالمذاب ورواسب دقيقة جدًا. وعندما تكون لشبكة الراسب علاقة بالشبكة المحيطة من المارتنسيت، تتطور إجهادات التماسك عند السطح البيني. وتُنشئ هذه الإجهادات حاجزًا إضافيًا أمام حركة الانخلاعات. وقد تخترق الانخلاعات جسيمات متماسكة بلوريًا صغيرة جدًا، تبعًا لمقاومتها وبنيتها، أو قد تنحني بين الجسيمات عندما تصبح الرواسب أقل تماسكًا وأكثر تباعدًا. وتحدث المقاومة القصوى عندما يكون التأثير المشترك للعوائق مرتفعًا، وغالبًا ما يكون ذلك حين تبقى الجسيمات دقيقة ومتقاربة.

يوفر النيكل المصفوفة المارتنسيتية ويشارك في عدة تفاعلات ترسيب، في حين يُعد الموليبدينوم والتيتانيوم من أهم إضافات التقوية في كثير من الأنواع التجارية. ويؤثر الكوبالت في المصفوفة وفي ذوبانية العناصر الأخرى أو سلوك ترسيبها، مما يساعد الأنواع التقليدية المحتوية على الكوبالت على بلوغ مقاومة عالية بعد التعتيق. وقد يسهم الألومنيوم في تكوين الأطوار المرتبة والتحكم في الترسيب. وتختلف السلسلة الدقيقة وتركيب الأطوار باختلاف الكيمياء؛ ومن المضلل تسمية مركّب واحد كما لو كان يحكم سلوك كل الأنواع.

تُبلّغ إجهادات الخضوع التجارية لفولاذ الماراجينغ عبر نطاق يتراوح من 1030 إلى 2420 MPa. Strong evidence

تتراوح مقاومات الخضوع التجارية التي أبلغت عنها ASM International عام 2018 بين 1030 و2420 MPa. ولا يعكس هذا النطاق محتوى النيكل الاسمي وحده. فتركيب النوع، وممارسة الصهر، ومحتوى الشوائب، ومعالجة المحلول الصلب، وحالة التعتيق، واتجاه الاختبار، وحجم المنتج، كلها عوامل تسهم في النتيجة. ولا يمكن اعتبار نتيجة قدرها 2420 MPa الاستجابة المميزة لكل فولاذ ماراجينغ، كما أن حالة المقاومة المنخفضة قد تعكس احتفاظًا مقصودًا بالمتانة أو قابلية التشغيل، لا معالجة غير ناجحة.

ويظل التمييز عن المارتنسيت الغني بالكربون مهمًا في هذه المرحلة. فالمارتنسيت الغني بالكربون يستمد قدرًا كبيرًا من صلادته من الكثافة العالية لعيوب الشبكة ومن مجال الإجهاد الذي يولده الكربون المحتجز. أما مقاومة فولاذ الماراجينغ المعتَّق فتحكمها، بدلًا من ذلك، رواسب المركّبات بين الفلزية في مصفوفة صفائحية منخفضة الكربون. ويمنح ذلك المادة تسلسلًا تصنيعيًا مفيدًا؛ إذ يمكن غالبًا إجراء التشغيل الآلي بعد معالجة المحلول الصلب وقبل التقسية النهائية بالتعتيق، عندما تكون قطعة الشغل أكثر ليونة بكثير وأقل عرضة للتشوه مما تكون عليه بعد معالجة الترسيب الكاملة.

وتوضح الأنواع الخالية من الكوبالت سبب ضرورة النظر إلى التركيب مباشرةً. فـ M789 هو فولاذ ماراجينغ خالٍ من الكوبالت، ولذلك لا يمكن استنتاج استجابته للترسيب من نوع 18Ni المحتوي على الكوبالت لمجرد أن كليهما يُسمى فولاذ ماراجينغ. ويقيّم التقرير التقني 2352 الصادر عن NIST التخمير بالمحلول الصلب، والتخمير بين الحرج، ومعالجات التعتيق لفولاذ M789 الخالي من الكوبالت والمصنّع بعملية الانصهار بسرير مسحوق الليزر. وتشير الحاجة إلى مقارنة عدة مسارات حرارية إلى أن بنيته بعد التصنيع وسلوكه في الترسيب يتطلبان مجال معالجة خاصًا بهما.

الترتيب قصير المدى وفرط التعتيق ومفاضلات الخواص

يصف الترتيب قصير المدى الترتيب الكيميائي الموضعي قبل تكوين الرواسب المحددة، أو بالتزامن معه، أو بين مراحل تكوينها. فلا تتوزع ذرات المذاب عشوائيًا بمجرد بدء الانتشار. إذ يمكن لذرات النيكل والموليبدينوم والتيتانيوم والألومنيوم وغيرها المتجاورة أن تطور ترابطات موضعية مفضلة، فتنتج مناطق مرتبة تغيّر مقاومة المصفوفة لحركة الانخلاعات. وفي تسلسل ASM، يتبع التعتيقَ الترسيبُ والترتيبُ قصيرُ المدى بوصفهما جزأين مترابطين من استجابة التقسية، مع أن التفاعلات تتداخل ولا تحدث كخطوات منفصلة تمامًا.

يمكن للترتيب والتجمع في مراحلهما المبكرة أن يزيدا المقاومة قبل ظهور رواسب كبيرة ومحددة بوضوح. ومع استمرار التعتيق، تتطور هذه المناطق إلى جسيمات مركّبات بين فلزية أكثر تميزًا. ثم تبلغ المصفوفة حالة التعتيق الأقصى عندما يوفر حجم الجسيمات وتباعدها حاجزًا قويًا أمام الانزلاق. ويؤدي التعرض الإضافي إلى فرط التعتيق: فتنمو الرواسب، وتنخفض كثافتها العددية، وتصبح السطوح البينية أقل فاعلية، أو تحل الأطوار الاتزانية محل مجموعة أدق شبه مستقرة. وتنخفض المقاومة والصلادة، في حين قد تزداد الليونة. ولا تتحسن المتانة تلقائيًا، لأن الجسيمات الخشنة أو الأوستنيت الراجع أو الانفصال الكيميائي أو العيوب قد تنشئ مسارات جديدة لبدء التشققات.

تسرّع درجة الحرارة كلًا من الترسيب المفيد والنمو الخشن الضار. ولذلك فإن ارتفاعًا عرضيًا فوق درجة حرارة التعتيق المحددة قد يخفض المقاومة حتى لو بدا إجمالي زمن التعرض لدرجة الحرارة قصيرًا. وعلى العكس، قد تُختار حالة التعتيق الناقص عند الحاجة إلى مستوى مقاومة أقل، أو قدرة أكبر على التشكيل، أو توازن مختلف للمتانة. وليست الخاصية ذات الصلة هي الصلادة وحدها؛ فقد تستجيب مقاومة الخضوع، ومقاومة الشد القصوى، والاستطالة، ومتانة الكسر، ومقاومة الكلال، والتغير الأبعادي بطرق مختلفة للمعالجة الحرارية نفسها.

وتضيف الصناعة المضافة مشكلة مستقلة تتعلق بالعملية والبنية. إذ ينتج الانصهار بسرير مسحوق الليزر تدرجات حرارية حادة، وإعادة تسخين متكررة، وانفصالًا خلويًا، وإجهادًا متبقيًا، وتأثيرات مرتبطة باتجاه البناء، وذلك قبل بدء أي معالجة تقليدية بالمحلول الصلب أو التعتيق. وقد وجدت دراسة NIST لعام 2024 الخاصة بمراقبة الكلال اختلافات مرتبطة باتجاه البناء في الصلادة والصلابة في عينات فولاذ الماراجينغ المصنّعة بالانصهار بسرير مسحوق الليزر. وأفاد العمل نفسه بأن قياسات النفاذية المغناطيسية يمكنها كشف ضرر الكلال قبل حدوث الفشل، مما يوضح أن الاستجابة المغناطيسية المتطورة للبنية المارتنسيتية والمقساة بالترسيب يمكن أن تحمل معلومات لا يوفرها اختبار الشد النهائي.

وهكذا، فإن التعتيق عند نحو 480 °C يمثل نظامًا متالورجيًا، وليس رقمًا سحريًا. إذ تعتمد البنية النهائية على طبيعة المادة التي دخلت الفرن، وعلى سرعة تسخينها وتبريدها، وعلى مدى تجانس بلوغ المقطع لدرجة الحرارة، وعلى مجموعة الرواسب التي تتطلبها المواصفة. ويتميز فولاذ الماراجينغ بمتانته لأن مصفوفة مارتنسيتية منخفضة الكربون عمدًا تخضع لمسار مضبوط من الانتشار والترتيب، وليس لأن التخمير وحده يُنتج مارتنسيتًا بالغ الصلادة على نحو استثنائي.

المتانة، وقابلية المطيلية، والمتانة ضد الكسر، وسلوك الفشل

نطاق إجهاد الخضوع التجاري

غالبًا ما يُوصَف فولاذ الماراجينغ بإجهاد خضوعه المرتفع جدًا، إلا أن هذه القيمة تنتج عن تركيب كيميائي وتاريخ حراري محددين، وليست خاصية ثابتة لكل فولاذ يحمل اسم الماراجينغ. وقد أبلغت ASM International عن إجهادات خضوع تجارية تتراوح بين 1030 و2420 MPa في معالجتها لفولاذ الماراجينغ ضمن ASM Handbook لعام 2018. ويشمل هذا النطاق درجات وظروف تعتيق وأشكال منتجات ومتطلبات فحص مختلفة اختلافًا كبيرًا. وينبغي قراءة هذا النطاق بوصفه وصفًا للقدرة التجارية، لا باعتباره ضمانًا لقضيب أو صفيحة أو مطروقة أو سلك أو مكوّن مُصنّع بالإضافة لم تُحدَّد مواصفاته.[2][2] NIST Internal Report 8582. National Institute of Standards and Technology. NIST Internal Report, 2025. NIST Internal Report 8582

يبدأ التسلسل المميِّز بالتقسية التحويلية. يُلدَّن الأوستنيت تلدينًا محليًا بالمحلول، ثم يُبرَّد بحيث تتحول سبيكة الحديد والنيكل إلى مارتنسيت صفائحي منخفض الكربون. وبخلاف المارتنسيت عالي الكربون الموجود في كثير من أنواع الفولاذ المقسّى والمُراجَع، تكون هذه المصفوفة لينة نسبيًا ومتينة مباشرة بعد التبريد السريع. ويصف التقرير الداخلي 8582 الصادر عن NIST، والمنشور في عام 2025، المعالجة بالمحلول والتبريد السريع بأنهما ينتجان مارتنسيت لينًا نسبيًا، يتبعهما معالجة حرارية بالترسيب تُكوِّن رواسب دقيقة وترفع المقاومة مع الحفاظ على مطيلية ومتانة مفيدتين.

الخطوة الثانية هي التقسية بالترسيب. أثناء التعتيق عند نحو 480 °C، تُكوِّن عناصر السبيكة أطوارًا بين فلزية وتخضع لترتيب قصير المدى. وتعيق الرواسب حركة الانخلاعات؛ ولذلك تقاوم المصفوفة الجريان اللدن عند إجهادات أعلى بكثير من تلك الموجودة في حالة ما بعد التبريد السريع. وتنشأ المقاومة أساسًا من استجابة الترسيب المضبوطة هذه، لا من تقوية المارتنسيت بالكربون. ويؤدي فرط التعتيق إلى خشونة مجموعة الرواسب أو تغيرها، وقد يخفض إجهاد الخضوع، في حين تترك معالجة التعتيق غير المكتملة جزءًا من استجابة التقسية المتاحة من دون استغلال.

تقدم تسميات الدرجات تحذيرًا ضروريًا من التعامل مع هذا النطاق باعتباره قابلًا للتبادل. ويحدد العرض العام للمواد الصادر عن NASA في عام 2018 فولاذ 18Ni(250) عند نحو 250 ksi، أي قرابة 1725 MPa، في حين تغطي مواصفة SAE AMS6515 فولاذًا محددًا مصهورًا بتقنية التفريغ المزدوج ومُلدَّنًا، ويحتوي على 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al. ولا يمثل هذا التركيب وصفة عامة لكل درجة من درجات 18Ni. إذ يسهم الكوبالت والموليبدينوم في نظام الترسيب، ويؤثر التيتانيوم والألومنيوم في تكوّن الرواسب، بينما يتحكم النيكل في التحول المارتنسيتي وحالة المصفوفة. ولا يكتسب إجهاد الخضوع المبلَّغ عنه معناه إلا عند اقترانه بالدرجة، وشكل المنتج، واتجاه الاختبار، ومعالجة المحلول والتعتيق، والمواصفة المعتمدة.

كما لا يمكن إسناد الخصائص المتوقعة نفسها إلى الدرجات التقليدية المحتوية على الكوبالت والدرجات الخالية من الكوبالت استنادًا إلى الاسم وحده. فعلى سبيل المثال، يتمتع M789 الخالي من الكوبالت بتصميم سبائكي مختلف واستجابة ترسيب مختلفة عن درجات 18Ni المألوفة المحتوية على الكوبالت. وتقيّم المذكرة التقنية 2352 الصادرة عن NIST، والمنشورة في عام 2025، التلدين بالمحلول، والتلدين بين الحرجين، والتعتيق الخاص بـ M789 المصنّع بعملية دمج طبقة مسحوق الليزر. وهذه المعالجات متغيرات خاصة بالعملية، وليست تسميات قابلة للتبادل لمعالجة حرارية عالمية واحدة. ولذلك يجب تحديد إجهاد الخضوع والاستطالة والصلادة والمتانة الناتجة للدرجة ومسار التصنيع المحددين.

لماذا لا تكون المقاومة متغير التصميم الوحيد

يشير إجهاد الخضوع إلى بداية حدوث تشوه لدن ملحوظ في اختبار الشد. لكنه لا يوضح كيفية تصرف المكوّن بعد الخضوع، أو مدى سرعة نمو الشق، أو مقدار الطاقة التي تمتصها المادة قبل الكسر. وقد يؤدي التصميم الذي يختار أعلى إجهاد خضوع مُبلَّغ عنه فقط إلى التضحية بالاستطالة، أو مقاومة الكسر، أو عمر الكلال، أو الاستقرار الأبعادي، أو القدرة على تحمّل عيوب التصنيع.

تتحكم مجموعة الرواسب في هذا التوازن. فالجسيمات البين فلزية شديدة الدقة والمتقاربة المسافات توفر مقاومة قوية لحركة الانخلاعات، لكن الترسيب المفرط قد يخفض قدرة المادة على إعادة توزيع التشوه اللدن حول الحز. وتهم المصفوفة أيضًا؛ إذ تؤثر البنية الصفائحية، والأوستنيت المرتجع، وكثافة الانخلاعات، وحالة حدود الحبيبات، والانفصال الكيميائي، في كيفية انتشار الانفعال خلال المادة. وقد يوفر شرط تعتيق ذي مقاومة أقل قليلًا استطالة أكبر أو مقاومة أعلى لنمو الشقوق مقارنة بشرط التعتيق الأقصى، ولا سيما عندما يحتوي المكوّن على ثقوب أو لوالب أو أنصاف أقطار حادة أو انتقالات ملحومة أو علامات تشغيل آلي.

المطيلية ليست مرادفة للمتانة. إذ تقيس استطالة الشد مجموع الانفعال المتراكم في عيّنة ملساء، بينما تصف المتانة مقاومة بدء الشق وانتشاره تحت حالة تحميل محددة. ويمكن لمادة أن تُظهر استطالة مقبولة، لكنها تفقد مقاومة الكسر في مقطع سميك، أو عند درجة حرارة منخفضة، أو تحت قيد الانفعال المستوي. وتجيب طاقة صدم شاربي، ومتانة الكسر، وإزاحة فتح طرف الشق، وبيانات نمو شقوق الكلال عن أسئلة مختلفة. ولا يجوز استنتاج أي منها من إجهاد الخضوع وحده.

ويضيف الإجهاد المتبقي متغيرًا آخر. فقد تترك المعالجة بالمحلول، والتبريد السريع، والتقويم، والتشغيل الآلي، واللحام، والتعتيق إجهادات شد أو ضغط تغيّر الخضوع الموضعي وقوة دفع الشق. وقد يتحمل فولاذ ماراجينغ عالي المقاومة إجهادًا مطبقًا اسميًا في حساب شد بسيط، في حين يرفع إجهاد شد متبقٍ عند حزٍّ ما شدة الإجهاد الفعالة. كما قد تكون التغيرات الأبعادية أثناء التعتيق مهمة في الأجزاء الدقيقة، حتى عندما يكون التغير المتوسط في الشكل صغيرًا.

والعيوب مهمة بالقدر نفسه. فقد تبدأ الشوائب غير المعدنية، والأغشية الأكسيدية، والمسام، ومناطق عدم الاندماج، والدرزات، والجسيمات الخشنة شقوق الكلال أو الكسر الهش. وتعتمد مجموعة العيوب ذات الصلة على أسلوب الصهر، والنظافة، ومقدار الاختزال بالتطريق، واتجاه الدرفلة، والمعالجة الحرارية، والتشغيل الآلي، والفحص. ولذلك تحمل تسمية AMS6515، الخاصة بالصهر بتقنية التفريغ المزدوج، دلالة ميتالورجية؛ فهي تحدد مسار إنتاج وتركيبًا كيميائيًا معينين، لا مجرد فئة اسمية للمقاومة.

ويجب قراءة اتجاه الاختبار إلى جانب النتيجة. فقد تتمتع المنتجات المدرفلة والمطروقة بخواص متباينة الاتجاهات بسبب التوزيع الاتجاهي للشوائب والانفصال الكيميائي وتدفق الحبيبات والمعالجة السابقة. ولا تثبت خواص الشد المقاسة طوليًا تلقائيًا الخواص العرضية، أو المطيلية في الاتجاه العرضي القصير، أو متانة الكسر عبر السمك. وينبغي قراءة متطلبات الخواص الميكانيكية بالاقتران مع مواصفة المادة والمعالجة الحرارية الساريتين، بما في ذلك اتجاه العيّنة وشكل المنتج. ولا تكفي عبارة «مُعتَّق» ما لم تُعرف درجة حرارة التعتيق، ومدته، ومعالجة المحلول السابقة، وإجراء التبريد، والمعالجة المسموح بها.

الكسر والمتانة والاعتبارات البيئية

غالبًا ما تجمع أنواع فولاذ الماراجينغ بين المقاومة العالية والمطيلية المفيدة، لأن مصفوفتها المارتنسيتية منخفضة الكربون تتجنب الهشاشة الشديدة المرتبطة بالكربون، والتي تميّز بعض أنواع الفولاذ عالي المقاومة المقسّى. لكن لهذه الميزة حدودًا. إذ يرفع التعتيق الأقصى الإجهاد اللازم لبدء الجريان اللدن، كما تزيد المقاومة العالية الطاقة المرنة المتاحة لدفع الشق. ولذلك يمكن أن تصبح الحزوز، والشوائب، وأخاديد التشغيل الآلي الحادة، والإجهادات المتبقية الموضعية مواقع حاسمة للفشل.

ويستحق الكلال معالجة منفصلة. فقد يبدأ التحميل الدوري شقًا عند عيب سطحي أو عيب داخلي قبل وقت طويل من بلوغ المكوّن إجهاد الخضوع في الشد. وبعد بدء الشق، يعتمد نموه على نسبة الإجهاد، والتردد، والبيئة، والبنية المجهرية، واتجاهه بالنسبة إلى المادة المُعالجة. ويضيف التصنيع بالإضافة عيوب عدم الاندماج، ومسام الثقوب المفتاحية، والجسيمات المنصهرة جزئيًا، والأسطح الخشنة، وتباين التاريخ الحراري. وقد تهيمن هذه السمات على سلوك الكلال حتى عندما تحقق عينات الشد متطلبات المقاومة المحددة.[3][3] In Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel. National Institute of Standards and Technology. NIST investigation, 2024. In Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel

أفادت دراسة NIST لعام 2024 بعنوان In Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel بوجود اختلافات مرتبطة باتجاه البناء في الصلادة والصلابة في عينات صُنعت بعملية دمج طبقة مسحوق الليزر. ووجد العمل نفسه أن قياسات النفاذية المغناطيسية يمكن أن تكشف أضرار الكلال قبل حدوث الفشل. وتكتسب هذه النتيجة أهمية لأن أنواع فولاذ الماراجينغ تكون حديدية مغناطيسية في ظروف المعالجة المفيدة، ولأن التغيرات في الاستجابة المغناطيسية قد تعكس تطور الضرر في البنية المجهرية أو حالة الإجهاد. لكنها لا تلغي الحاجة إلى اختبارات الكلال والكسر التقليدية؛ بل توضح أن اتجاه العملية وطريقة الرصد يمكن أن يكشفا مؤشرات الفشل الأولية التي تحجبها قيمة شد واحدة.

وقد تغيّر البيئة سلوك الفشل أيضًا. فقد تكون أنواع الفولاذ عالية المقاومة عرضة للتشقق بمساعدة الهيدروجين عندما يدخل الهيدروجين أثناء التخليل، أو الطلاء الكهربائي، أو التآكل، أو اللحام، أو التعرض أثناء الخدمة. ويمكن للرطوبة، والبيئات المحتوية على الكلوريد، والحماية الكاثودية، وإجهاد الشد المستمر أن تزيد القلق بشأن التآكل الإجهادي أو التشقق المتأخر، تبعًا للدرجة والحالة. ولذلك يجب تقييم معالجات السطح وإجراءات التنظيف مع مستوى المقاومة المحدد وبيئة الخدمة، لا اختيارها بصورة مستقلة.

ويحدد التصميم السليم حالة المادة كاملة: تسمية الدرجة، والتركيب الكيميائي، ومسار الصهر، وشكل المنتج، والاتجاه، ومعالجة المحلول، وحالة التعتيق، والحد الأدنى لخواص الشد والخضوع، والاستطالة، والصلادة، ومتطلبات المتانة أو الكلال، وحدود الفحص. ويظل التمييز المركزي حاسمًا: ينتج التحول المصفوفة المارتنسيتية منخفضة الكربون؛ وينتج التعتيق الرواسب البين فلزية التي توفر معظم المقاومة العالية. ويعكس سلوك الفشل المرحلتين كلتيهما، إضافة إلى العيوب، والإجهاد المتبقي، والاتجاه، والبيئة. ولا توجد «خاصية واحدة لفولاذ الماراجينغ» منفصلة عن هذا التاريخ.

AMS6515 بوصفه دراسة حالة للمعايير

يوضح SAE AMS6515 سبب عدم كفاية تعريف فولاذ ماراجينغ من خلال رقم مقاومة واحد أو من خلال عائلة السبيكة الاسمية وحدها. ويَرِد تعيينه كما يلي:

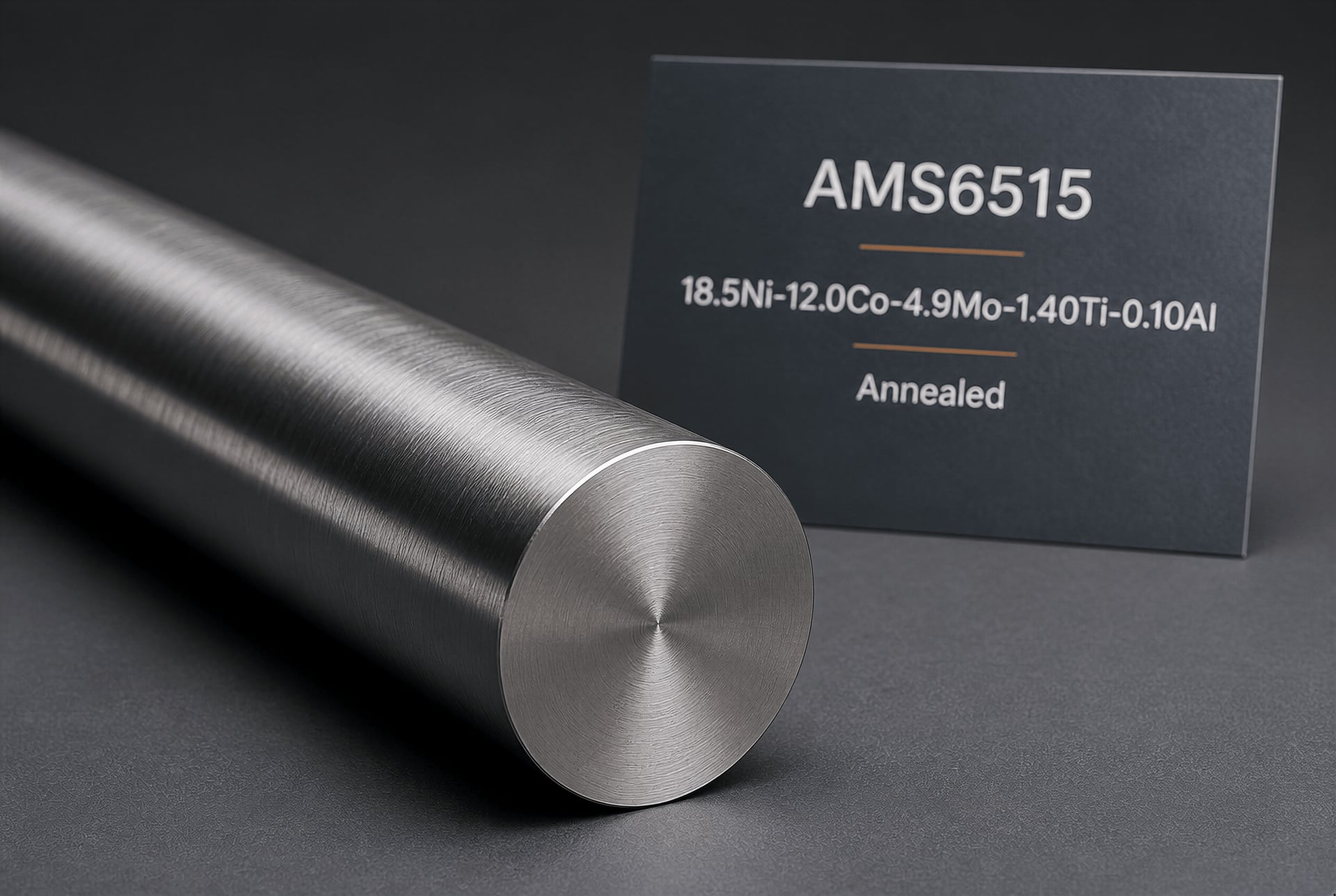

Steel, Maraging, Bars, Forgings, Tubing, Rings, 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al, Double Vacuum Melted, Annealed.

تحدد هذه الصياغة التركيب الكيميائي، وطريقة الصهر، وحالة التوريد، وعدة أشكال مسموح بها للمنتج في سطر واحد. ولا تُعد الدرجة ببساطة «فولاذ ماراجينغ بتركيز 18Ni»، كما أنها لا تتبادل مباشرة مع كل سبيكة تُباع تحت تسمية 18Ni أو 250 ksi أو ماراجينغ. إذ يحدد SAE AMS6515 مادة ومسار تصنيع خاضعين للضبط، وتعتمد خصائصهما على ما يحدث قبل تشكيل الفولاذ وأثناءه وبعده.

التعيين الكيميائي الدقيق لـ AMS6515

التعيين الكيميائي هو 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al. وتصف هذه الأرقام إضافات السبائك الرئيسية في درجة AMS6515: نحو 18.5% من النيكل، و12.0% من الكوبالت، و4.9% من الموليبدينوم، و1.40% من التيتانيوم، و0.10% من الألومنيوم، على أن يكون الحديد هو الباقي، مع خضوع الكربون والمنغنيز والسيليكون والكبريت والفوسفور وغير ذلك من العناصر لحدود تضبطها المواصفة.

وتُعد المصفوفة منخفضة الكربون محورية في علم المعادن. فالفولاذ التقليدي القابل للتقسية يستمد جزءًا كبيرًا من مقاومته بعد الإخماد من الكربون المحبوس في المارتنسيت. أما AMS6515 فيسلك مسارًا مختلفًا. فبعد المعالجة بالمحلول والتبريد، تُكوّن مصفوفته الحديدية-النيكلية مارتنسيتًا صفائحيًا منخفض الكربون، يكون لينًا ومتِينًا نسبيًا. ثم تؤدي معالجة التعتيق اللاحقة إلى الزيادة الرئيسية في المقاومة من خلال ترسيب أطوار بين فلزية دقيقة وما يصاحبه من ترتيب قصير المدى.

تصف مقالة Maraging Steels الصادرة عن ASM International في عام 2018 هذه الفئة بأنها فولاذ منخفض الكربون جدًا وعالي النيكل، يحتوي على الكوبالت والموليبدينوم، مع ترسيب بين فلزي عند نحو 480 °C. وتتراوح مقاومات الخضوع لفولاذ ماراجينغ التجاري تقريبًا بين 1030 و2420 MPa، وهو نطاق واسع يعكس كيمياء الدرجة والمعالجة الحرارية، لا خاصية عالمية واحدة. ويحدد الوصف المادي الصادر عن NASA في عام 2018 درجة 18Ni(250) بأنها تقارب 250 ksi، أي نحو 1724 MPa، غير أن هذا التعيين هو اختصار لفئة المقاومة، وليس بديلًا عن مواصفة المنتج الكاملة AMS.

يثبت النيكل البنية الأوستنيتية منخفضة الكربون أثناء المعالجة ويدعم تكوّن المارتنسيت عند التبريد. ويشارك الكوبالت والموليبدينوم في نظام التقسية بالترسيب؛ كما يؤثر التيتانيوم والألومنيوم في مجموعة الرواسب وفي الاستجابة للتعتيق. ويكتسب التوازن الدقيق أهمية كبيرة. فلا ينبغي التعامل مع سبيكة تحتوي على الكوبالت ومحددة وفق AMS6515 على أنها مكافئة كيميائيًا لدرجة خالية من الكوبالت مثل M789، حتى لو كان كلتاهما يُسمى فولاذ ماراجينغ، وقد تبلغان مستويات مقاومة متقاربة بعد المعالجة المناسبة.

ويميز هذا الفرق بين التقسية التحولية والتقسية بالترسيب. فالإخماد ينتج المصفوفة المارتنسيتية، بينما ينتج التعتيق الحالة عالية المقاومة. ويصف التقرير الداخلي لـ NIST رقم 8582، المنشور في عام 2025، التسلسل التقليدي بأنه إذابة بالمحلول ثم إخماد لتكوين مارتنسيت لين نسبيًا، يلي ذلك معالجة حرارية بالترسيب تنتج رواسب دقيقة ومقاومة وليونة ومتانة عالية. ولذلك فالمصفوفة ليست حالة ابتدائية عرضية. إذ يحدد محتواها من الكربون، وشكلها، وبنية الانخلاعات فيها، وتاريخها الحراري، كيفية سير تفاعل الترسيب اللاحق.

الصهر المزدوج بالتفريغ والحالة الملدنة

إن عبارة «مصهور بالتفريغ مرتين» هي متطلب تصنيعي وليست مجرد تسمية جودة زخرفية. ففي حالة أنواع الفولاذ المتخصصة، تعني هذه العبارة عادةً صهرًا بالحث تحت التفريغ، يتبعه إعادة صهر بالقوس الكهربائي تحت التفريغ. وتقلل هذه الطريقة من الغازات والشوائب غير المرغوبة، وتحسن التجانس الكيميائي، وتمنح المنتج تحكمًا أدق في فولاذ مخصص لمنتجات التشكيل بالطرق والحلقات والأنابيب والقضبان التي تتطلب أداءً عاليًا. ويحكم نص AMS المعني ممارسة الصهر المقبولة؛ غير أن النقطة المهمة هي أن AMS6515 يحدد هذه الطريقة بوصفها جزءًا من مواصفة المادة.

ولا يُنشئ الصهر تحت التفريغ سلوك ماراجينغ بحد ذاته، بل يهيئ مادة ابتدائية خاضعة للضبط. وتظل استجابة التقسية معتمدة على المعالجة بالمحلول والتبريد والتعتيق. فقد تُظهر دفعة ذات التركيب الاسمي الصحيح، ولكن ذات انفصال أو محتوى شوائب أو تاريخ حراري مختلف، أداءً مختلفًا في الكلال أو الكسر أو الأبعاد أو التشغيل الآلي.

أما الحالة الثانية في التعيين فهي annealed، أي ملدنة. ويُورَّد AMS6515 في حالة ملدنة، لا بوصفه منتجًا متعتيقًا بالكامل وأقصى مقاومة. وتترك هذه الحالة المادة لينة نسبيًا مقارنةً بحالتها النهائية المقساة بالترسيب، مما يتيح تشغيلها آليًا وتشكيلها قبل أن يخضع المكوّن لمعالجتي المحلول والتعتيق المحددتين له. كما تضع هذه الكلمة حدودًا لما يمكن للمشتري استنتاجه من قيمة مقاومة الشد: فالقضيب الملدن لا يمثل تلقائيًا خصائص جزء نهائي متعتيق.

ويمكن عرض التسلسل المعدني المعتاد بوضوح:

1. يذيب التخمير بالمحلول عناصر السبائك ذات الصلة ويُنشئ بنية أوستنيتية مناسبة؛ 2. ينتج التبريد مارتنسيتًا صفائحيًا منخفض الكربون؛ 3. يؤدي التعتيق قرب درجة الحرارة المناسبة إلى ترسيب الأطوار بين الفلزية وإحداث الترتيب؛ 4. يرفع توزيع الرواسب المقاومة مع الحفاظ على قدر أكبر من الليونة والمتانة مما قد يوفره فولاذ مارتنسيتي كربوني مماثل في المقاومة.

ويجب أن تضبط المواصفة ما هو أكثر من درجة حرارة التعتيق النهائية. فمعدل التسخين، وزمن المكوث، وحجم المقطع، وظروف الإخماد، والتشوه السابق، وإعادة التسخين أثناء التصنيع، كلها عوامل قد تغير الاستجابة. ولهذا يكون تعيين AMS أكثر إفادة من عبارة «فولاذ ماراجينغ بمقاومة 250 ksi».

أشكال المنتجات المشمولة ولغة المواصفة

يشمل SAE AMS6515 القضبان، والمطروقات، والأنابيب الميكانيكية، والحلقات الملحومة وميضيًا، ومخزون التشكيل بالطرق ذي الصلة، مع مراعاة الأبعاد وظروف المعالجة والمتطلبات الواردة في الوثيقة. ويكتسب شكل المنتج أهمية لأن القضيب، والشكل المطروق، والأنبوب، والحلقة الملحومة لا تتعرض لتدرجات حرارية أو سجلات تشوه أو أنماط جريان حبيبي متماثلة.

ويُميز الإشارة إلى الأنابيب الميكانيكية المادة عن فئات الأنابيب المحددة فقط وفق متطلبات خدمة الضغط أو متطلبات التآكل العامة. إذ تُقيّم الأنابيب الميكانيكية بوصفها منتجًا إنشائيًا مصنعًا، مع ربط الأبعاد والحالة والمتطلبات الميكانيكية بمسار التصنيع المقصود. أما الحلقات الملحومة وميضيًا فتضيف متغيرًا تصنيعيًا آخر: إذ تُصنع الحلقة بضم مادة مسخنة تحت الضغط، ولذلك يجب أن تشمل منطقة اللحام والمعالجة الحرارية اللاحقة عملية القبول وضبط الخصائص. وقد يُورَّد مخزون التشكيل بالطرق لإجراء عملية طرق لاحقة، ما يعني أن حالته تكون خاضعة للضبط حتى إن لم تكن هندسة المكوّن النهائي موجودة بعد.

كما تميز لغة المواصفة بين ما هو إلزامي وما هو شائع فحسب. فالحدود الكيميائية تحدد الدفعة. ومتطلبات الصهر تحدد كيفية إنتاج تلك الدفعة. والحالة الملدنة تحدد حالة التوريد. وتحدد بنود شكل المنتج الأشكال ومسارات التصنيع التي تقع ضمن نطاق الوثيقة. ثم تحدد أحكام الاختبار والقبول كيفية إثبات المطابقة، بما في ذلك التحليل الكيميائي والاختبارات الميكانيكية والفحص والأبعاد وتصحيح المواد غير المطابقة أو رفضها، حيثما ينطبق ذلك.

ويزداد هذا الأمر أهمية عند تغيير مسار الإنتاج. إذ تقيّم المذكرة الفنية لـ NIST رقم 2352، المنشورة في عام 2025، التخمير بالمحلول والتخمير بين الحرج والتعتيق في سبيكة M789 الخالية من الكوبالت والمصنوعة بعملية الانصهار بالليزر على طبقة مسحوق. ويتعلق ذلك العمل بسبيكة مختلفة وعملية تصلب مختلفة؛ ولذلك لا يمكن نقل نتائج المعالجة الحرارية منه ببساطة إلى AMS6515. كما وجدت دراسة NIST لعام 2024 بشأن رصد الكلال اختلافات مرتبطة باتجاه البناء في الصلادة والصلابة في عينات من فولاذ ماراجينغ مصنوعة بالانصهار بالليزر على طبقة مسحوق، في حين كشفت قياسات النفاذية المغناطيسية عن تلف الكلال قبل حدوث الفشل. ومن ثم تنشئ الصناعة الإضافية مسألة مستقلة تتعلق بالعلاقة بين العملية والبنية، وتشمل هندسة حوض الانصهار، والنسيج البلوري، والمسامية، والإجهاد المتبقي، والمعالجة الحرارية متباينة الخواص.

ويجسد AMS6515 الدرس الهندسي الأقدم، الذي لا يزال أساسيًا: فالتركيب والصهر والحالة والشكل والاختبار والقبول تشكل هوية مادية مترابطة واحدة. ولا يخبر اسم السبيكة إلا بجزء من القصة.

المعالجة والتصنيع والتحكم في الأبعاد

تتم معالجة فولاذ الماراجينغ في حالتين مختلفتين اختلافًا جوهريًا من حيث الخواص. إذ ينتج عن التخمير بالمحلول والتبريد مصفوفة من مارتنسيت صفائحي من الحديد والنيكل منخفض الكربون، تكون لينة نسبيًا مقارنةً بالحالة المعتَّقة؛ ثم تؤدي معالجة لاحقة بالقرب من 480 °C إلى ترسيب مركبات بين فلزية مقوِّية. ولهذا التمييز أهمية عملية في أرضية المصنع. فعادةً ما تُشكَّل المادة وتُشغَّل تشغيلًا خشنًا قبل التعتيق، ثم تُعتَّق تعتيقًا نهائيًا وتُفحص بعد بلوغ مقاومتها وصلادتها واستجابتها البُعدية الحالة المحددة.

لا يُعد هذا تصلبًا تحويليًا بالمعنى المستخدم مع فولاذ العدد العادي الكربوني. فمحتوى الكربون منخفض عمدًا بدرجة كبيرة، ولذلك لا يؤدي التبريد إلى تكوين مارتنسيت صلب مفرط الإشباع بالكربون. ويساعد النيكل على تكوين المارتنسيت، بينما تسهم إضافات الكوبالت والموليبدينوم والتيتانيوم والألومنيوم وغيرها في الترسيب والترتيب قصير المدى أثناء التعتيق. ويصف التقرير الداخلي NIST 8582 (2025) التسلسل بأنه إذابة حرارية وتبريد سريع لتكوين مارتنسيت لين نسبيًا، يتبع ذلك معالجة حرارية بالترسيب تنتج رواسب دقيقة ومقاومة عالية وليونة ومتانة مرتفعتين. وتورد ASM International مقاومات خضوع تجارية تتراوح بين 1030 و2420 MPa، غير أن هذا النطاق يشمل تراكيب وأشكال منتجات ومعالجات حرارية مختلفة؛ ولذلك لا ينبغي تطبيقه على «فولاذ ماراجينغ» غير محدد المواصفات.

التشغيل قبل التعتيق وبعده

يُجرى التشغيل الخشن عادةً في الحالة الملدَّنة أو المعالجة بالمحلول. وفي هذه الحالة تكون صلادة المصفوفة ومقاومة القطع أقل بكثير من مثيلتيهما في الفولاذ المعتَّق، مما يتيح إزالة كميات أكبر من المعدن مع أحمال أقل على العدد وتآكل كشطي أقل. ومع ذلك، يجب إسناد المشغولة بعناية؛ فقد تتحرك الجدران الرقيقة والقطوع المتقطعة والمقاطع الطويلة النحيلة مع تحرر الإجهادات المتبقية. وقد تكون هناك حاجة إلى معالجة لتخفيف الإجهاد أو إلى عملية وسيطة مضبوطة عندما تكون إزالة المعدن غير متوازنة.

ولذلك غالبًا ما يكون التسلسل العملي هو التشغيل الخشن، ثم التثبيت أو المعالجة الحرارية وفقًا للمواصفة، ثم التعتيق، وبعد ذلك التشغيل النهائي أو التجليخ. ويكتسب ترك بدل للعمليات النهائية أهمية كبيرة، لأن التعتيق قد يسبب تغيرات بُعدية صغيرة لكنها مؤثرة، ولا سيما في الأجزاء الدقيقة والأعمدة الطويلة والحلقات الرقيقة والمكونات ذات السماكات غير المتساوية. ويعتمد مقدار التغير على الدرجة وخطوات المعالجة، وليس ثابتًا عامًا. وينبغي أن يحدد الرسم الهندسي الحالة التي تنطبق فيها الأبعاد، كما ينبغي أن يوضح إجراء المعالجة الحرارية ما إذا كان الفحص البُعدي يُجرى بعد التعتيق أو التثبيت أو كليهما.

ومن الممكن تشغيل المادة المعتَّقة، لكن يجب أن تعكس ظروف القطع ما تتميز به من زيادة في المقاومة والصلادة. فقد تؤدي حالة الترسيب إلى قوى قطع أعلى وزيادة خطر تكسّر حافة أداة القطع وتولد الحرارة وتكوّن إجهادات شد متبقية على السطح المشغَّل. وينبغي إدراج اختيار عدد القطع من الكربيد أو السيراميك أو غيرهما، وممارسات استخدام سائل التبريد، وضبط التغذية، واستراتيجية القطع المتقطع ضمن تأهيل العملية، لا نسخها من الحالة الملدَّنة. وقد يُفضَّل التجليخ لتحقيق التفاوتات الضيقة، مع بقاء مخاطر احتراق التجليخ وإجهادات الشد السطحية قائمة. كما أن انخفاض الكربون في المصفوفة لا يلغي حساسيتها للمعالجة الحرارية.

يجب أن يرافق تعيين الدرجة خطةَ التشغيل. فعلى سبيل المثال، تحدد SAE AMS6515 فولاذًا مصهورًا بتقنية التفريغ المزدوج، وملدَّنًا، بتركيب 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al، وذلك في أشكال المنتجات المحددة في تلك المواصفة، ومنها القضبان والمطروقات والأنابيب والحلقات. ولا يمكن اعتبار هذا التركيب قابلًا للتبادل مع 18Ni(250) أو 18Ni(300) أو 18Ni(350) أو مع درجة خالية من الكوبالت مثل M789. فقد تختلف مدة استخدام أداة القطع، والصلادة المتوقعة بعد التعتيق، ودورة التعتيق المسموح بها، والتصحيح البُعدي.

التشوه والإجهاد المتبقي وتأثيرات المقطع

تؤدي المعالجة بالمحلول والتبريد إلى تكوين المصفوفة المارتنسيتية، بينما يغير التعتيق المصفوفة من خلال الترسيب. ويمكن لكلتا المرحلتين التأثير في الأبعاد، ولكن بآليتين مختلفتين. فالتبريد السريع من درجة حرارة المعالجة بالمحلول ينشئ تدرجات حرارية وإجهادات متبقية. وتبرد المقاطع السميكة ببطء أكبر عند مراكزها مقارنةً بأسطحها؛ ولذلك تتعرض الصفائح والمطروقات والحلقات والمنتجات المجوفة لتواريخ تبريد مختلفة عبر المقطع. ثم يغير التعتيق المقاومة، وقد يسبب حركة إضافية مع تقدم الترسيب واسترخاء الإجهادات المحتجزة سابقًا.

تُظهر أنواع فولاذ الماراجينغ عمومًا تشوهًا أقل بسبب التبريد السريع مقارنةً بالفولاذ عالي الكربون، لأن التحول المارتنسيتي يحدث مع تغير حجمي صغير نسبيًا. غير أن هذه الميزة لا تعني أن التبريد السريع محايد بُعديًا. فما زال بإمكان الانكماش الحراري وفروق درجات الحرارة عبر المقطع وتقييد المثبتات والتشغيل البارد السابق وعدم انتظام بدل التشغيل أن تسبب انحناء الجزء أو تحوله إلى شكل بيضاوي. وتتطلب المطروقات والحلقات الكبيرة اهتمامًا خاصًا بتحميل الفرن وزمن النقل وتحريك وسط التبريد واتجاه الوضع. وقد تنتج دورة متماثلة اسميًا نتائج مختلفة في أنبوب رقيق وقضيب ثقيل.

ويؤثر الإجهاد المتبقي أيضًا في التشغيل اللاحق. فقد تؤدي إزالة المعدن من أحد جانبي صفيحة معالجة بالمحلول إلى تحرير إجهاد موازن وتغيير الاستواء؛ أما تشغيل الصفيحة نفسها بعد التعتيق فقد يحافظ على شكلها الأصلي بفاعلية أكبر، لكنه يتطلب قطع مادة أقوى بكثير. ولا يكون أي من الخيارين صحيحًا تلقائيًا. وقد يشتمل المسار المؤهل على تشغيل خشن مع إزالة متوازنة للمعدن، ومعالجة لتخفيف الإجهاد أو معالجة حرارية وسيطة، وتشغيل شبه نهائي، ثم التعتيق، ثم التجليخ النهائي.

يُعد انتظام درجة الحرارة محوريًا للتحكم في الترسيب. وتحدد ASM International حدوث ترسيب المركبات بين الفلزية عند نحو 480 °C، لكن الزمن ونطاق درجة الحرارة المحددين يعتمدان على الدرجة والوثيقة الحاكمة. ولا يثبت مؤشر الفرن وحده أن مقطعًا سميكًا بلغ درجة الحرارة المطلوبة. وتساعد المزدوجات الحرارية الخاصة بالحمولة، ومسوح الأفران المعايرة، ومعدلات الرفع المضبوطة، وأزمنة النقع الموثقة على إثبات أن الجزء بأكمله تلقى المعالجة المقصودة. وقد يؤدي فرط التعتيق إلى خفض المقاومة، في حين قد يترك نقص التعتيق الصلادة ومقاومة الخضوع دون المواصفة. ويكون نزع الكربون السطحي أقل أهمية مما هو عليه في الفولاذ الكربوني، إلا أن التلوث والأكسدة وجو الفرن قد تظل تؤثر في حالة السطح وفي الفحص اللاحق.

ويجب أن يرتبط التحقق بموضع المنتج واتجاهه. وينبغي قياس الصلادة على أسطح أو مقاطع محددة، كما ينبغي أن تمثل عينات الشد الاتجاه الطولي أو العرضي أو المماسي المطلوب. فلا يمكن لسطح واحد يسهل الوصول إليه أن يثبت حالة حلقة أو مطروقة كبيرة. وينبغي أن يشمل الفحص البُعدي بعد التعتيق الاستدارة والاستقامة وسماكة الجدار وعلاقات المراجع، لا الأقطار الخارجية المنفردة فحسب.

الفروق بين المطروقات والأنابيب والحلقات والمنتجات المشغولة

يغير شكل المنتج تاريخه الحراري والميكانيكي قبل التعتيق. فالقضيب يتميز بمقطع بسيط نسبيًا، بينما قد تحتوي المطروقة على تغيرات موضعية في السماكة واتجاه الجريان واتجاه الألياف. ويمكن لتشوه الطرق أن يصقل البنية ويغلق الانقطاعات الداخلية، لكن المعالجة الحرارية النهائية تظل مطالبة بإنتاج مارتنسيت وترسيب متجانسين عبر المنطقة الأكثر سماكة. ولذلك تُعد درجة حرارة الطرق ومقدار الاختزال وملء القالب والتبريد بعد الطرق جزءًا من حالة المادة، وليست مجرد تفاصيل لتشكيلها.

وتُحدث الحلقات فروقًا محيطية وشعاعية. إذ يؤثر كل من سماكة الجدار وتاريخ التشكيل بالضغط أو درفلة الحلقة وبدل التشغيل واتجاه التبريد السريع في الإجهاد المتبقي والخواص. وقد يتطلب أخذ عينات الشد عينات طولية أو مماسية، بحسب المواصفة والتطبيق. وقد تحتاج الحلقة التي تستوفي الصلادة عند قطرها الخارجي إلى فحوص منفصلة عبر الجدار وحول المحيط.

وتجمع الأنابيب بين الجدران الرقيقة وارتفاع نسبة مساحة السطح إلى الحجم. ويمكنها أن تبرد بسرعة وأن تطور فرقًا أقل في درجة الحرارة عبر الجدار مقارنةً بمطروقة ثقيلة، إلا أن البيضاوية وتفاوت سماكة الجدار والاستقامة وتشوه المناولة تصبح أكثر أهمية. وقد تقيد القلوب والسدادات والدعائم والمثبتات الحركة أثناء المعالجة الحرارية وتنشئ إجهادًا موضعيًا. وتتحكم مواصفة المنتج فيما إذا كانت الأنابيب مورَّدة في الحالة الملدَّنة أو المعالجة بالمحلول أو المعتَّقة، أو خاضعة لمتطلبات إضافية للتشغيل البارد.

ولا يمكن نقل بيانات المنتجات المشغولة تلقائيًا إلى المادة المصنَّعة بالإضافة. فمادة M789 الخالية من الكوبالت، والمصنَّعة بالانصهار بمسحوق الليزر، تحتوي على حدود أحواض انصهار ونسيج ومسامية وإجهاد متبقٍ تعتمد على العملية، وهي خصائص غائبة أو موزعة بطريقة مختلفة في مخزون القضبان والمطروقات التقليدي. ويقيّم التقرير الفني NIST 2352 (2025) معالجات التخمير بالمحلول والتخمير بين الحرج والتعتيق لهذه المادة، موضحًا سبب ضرورة تأهيل مسار المعالجة الحرارية وفق عملية البناء. كما وجدت دراسة NIST لعام 2024 الخاصة برصد التعب اختلافات في الصلادة والصلابة بحسب اتجاه البناء. وقد كشفت قياسات النفاذية المغناطيسية عن تلف التعب قبل حدوث الفشل، مما يوفر إشارة لمراقبة العملية والفحص، وليس بديلًا عن التأهيل الميكانيكي. ويجب تسجيل الهندسة واتجاه البناء وإزالة الدعامات والمعالجة الحرارية واتجاه العينة جميعًا عند تحديد خواص جزء من فولاذ الماراجينغ مطبوع.

أنواع فولاذ الماراجينغ الخالية من الكوبالت وM789

لماذا طُوِّرت الدرجات الخالية من الكوبالت

لا يُعرَّف فولاذ الماراجينغ بقيمة مقاومة واحدة بقدر ما يُعرَّف بالتسلسل الذي يُنشئ بنيته المجهرية. يُلدَّن الفولاذ أولًا بالتخمير المحلولي ثم يُسقى لتكوين مارتنسيت شرائحي منخفض الكربون من الحديد والنيكل. ويكون هذا المارتنسيت لينًا نسبيًا، لأنه ليس المارتنسيت فائق الإشباع بالكربون الموجود في أنواع الفولاذ التقليدية المسقاة والمراجعة. وتتطور المقاومة لاحقًا أثناء التعتيق، عندما تترسب المركبات البينفلزية داخل المصفوفة المارتنسيتية.

ويفصل هذا التمييز بين التقسية التحولية والتقسية بالترسيب. فالسقي يوفّر المصفوفة وبنيتها الشرائحية، بينما يوفّر التعتيق معظم المقاومة النهائية. ويصف التقرير الداخلي 8582 الصادر عن NIST في عام 2025 التسلسل التقليدي بأنه الإذابة المحلوليّة والسقي لإنتاج مارتنسيت لين نسبيًا، يتبعه علاج حراري بالترسيب يُكوِّن رواسب دقيقة ويرفع المقاومة والمطيلية والمتانة. وتصف ASM International حدوث الترسيب عند نحو 480 °C، مع تراوح مقاومات الخضوع في أنواع فولاذ الماراجينغ التجارية بين 1030 و2420 MPa.

تحصل الدرجات التقليدية على جزء من استجابتها للترسيب بفضل الكوبالت. إذ يقلل الكوبالت ذوبانية الموليبدينوم في مصفوفة الحديد والنيكل أثناء المعالجة المحلوليّة، ولذلك يمكن للتعتيق أن ينتج عددًا أكبر من الجسيمات البينفلزية المقوِّية والغنية بالموليبدينوم. كما يؤثر في استجابة المصفوفة للتحول والمراجعة. وتوفر هذه الآلية مسارًا فعالًا للوصول إلى مقاومة عالية، لكنها تخلق اعتمادًا على عنصر سبائكي أدت إمداداته وتكلفته وتركيزه الجيوسياسي إلى تشجيع تطوير البدائل.

ومن ثم، كان تطوير الأنواع الخالية من الكوبالت استجابةً لتصميم المواد، وليس مجرد عملية استبدال. فقد سعى الباحثون إلى تراكيب يمكنها إنتاج عدد مماثل من الرواسب من دون الاعتماد على الكوبالت، مع الإبقاء على البنية المارتنسيتية منخفضة الكربون التي تميز فولاذ الماراجينغ. ويحدد بيان البحث المقدم مقاومةً ومطيليةً مماثلتين لـ18Ni(250) بوصفهما هدفًا للتطوير. وتكتسب هذه الغاية أهميتها لأن 18Ni(250) ليس مجرد تركيب اسمي؛ إذ تحدده NASA بوصفه درجة من فولاذ الماراجينغ بمستوى مقاومة يبلغ نحو 250 ksi، أي ما يقارب 1724 MPa.

كما أن التسمية المرجعية تحمل معنى سبائكيًا دقيقًا. تحدد SAE AMS6515 فولاذًا مصهورًا بالتفريغ المزدوج، ومخمَّرًا، بتركيب 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al، وذلك في أشكال منتجات القضبان والمطروقات والأنابيب والحلقات. ويوضح هذا التركيب النهج التقليدي المحتوي على الكوبالت: فالنيكل يثبت المصفوفة المارتنسيتية منخفضة الكربون، ويدعم الكوبالت والموليبدينوم التقوية بالترسيب، بينما يشارك التيتانيوم والألومنيوم في تكوين الأطوار المقوِّية. ولا يمكن تقييم درجة خالية من الكوبالت بإزالة نسبة الكوبالت البالغة 12.0 بالمئة من هذه الصيغة وترك كل المتغيرات الأخرى دون تغيير.

مقارنة استراتيجيات التقوية في الأنواع المحتوية على الكوبالت والخالية منه

تشترك أنواع فولاذ الماراجينغ المحتوية على الكوبالت والخالية منه في البنية العامة نفسها، لكنها لا تحقق المقاومة من خلال كيمياء ترسيب متطابقة. ففي كلتا العائلتين، يحد انخفاض محتوى الكربون من تكوّن الكربيدات ويسمح بتكوين مصفوفة من المارتنسيت الشرائحي المتين نسبيًا والقابل للمطيلية بعد السقي. وينتج التعتيق بعد ذلك رواسب بينفلزية نانوية، وقد ينطوي أيضًا على ترتيب قصير المدى. ويتبع وصف ASM للمعالجة الحرارية هذا التسلسل: التخمير المحلولي، وتكوين المارتنسيت، والتعتيق، والترسيب، والترتيب قصير المدى.

ويكمن الاختلاف في كيفية موازنة السبيكة بين محتوى المذاب واستقرار المصفوفة وتكوّن الرواسب. تستخدم الدرجات التقليدية المحتوية على الكوبالت الكوبالت لجعل ترسيب الموليبدينوم أكثر فاعلية أثناء التعتيق. أما الدرجات الخالية من الكوبالت فعليها التعويض من خلال تغييرات أخرى، مثل تعديل مستويات النيكل أو الموليبدينوم أو التيتانيوم أو الألومنيوم أو الكروم أو غيرها من عناصر المذاب، واعتماد تفاعلات مختلفة لتكوين الرواسب، واختيار معالجات محلوليّة وتعتيق محددة بعناية. وتعتمد الآلية الدقيقة على الدرجة. فعبارة «فولاذ الماراجينغ الخالي من الكوبالت» تصف عائلة تصميمية، لا مواصفة كيميائية واحدة قابلة للتبادل.

ولهذا تتطلب مقارنات المقاومة أكثر من رقم واحد لاختبار الشد. فقد تبلغ درجة ما مقاومة خضوع مماثلة من خلال توزيع مختلف لأحجام الرواسب، أو مورفولوجيا مارتنسيت مختلفة، أو توازن مختلف بين مقاومة المصفوفة ومقاومة التشقق. وقد يؤدي فرط التعتيق إلى تخشين الرواسب وخفض المقاومة، في حين يترك التعتيق غير الكافي تفاعلات التقوية المتاحة غير مكتملة. كما تتحكم المعالجة المحلوليّة في كمية المذاب التي تبقى متاحة للترسيب وفي مدى تجانس البنية المجهرية السابقة.

وبالتالي، سعى تطوير الأنواع الخالية من الكوبالت إلى تحقيق توازن، لا إلى بلوغ قيمة قصوى واحدة. فمطابقة 18Ni(250) في المقاومة مع الحفاظ على مطيلية مماثلة تتطلب التحكم في الطورين معًا: إذ يجب أن تظل المصفوفة المارتنسيتية قادرة على التشوه اللدن، وأن تكون الرواسب كثيرة ودقيقة بما يكفي لإعاقة حركة الانخلاعات من دون التسبب في تقصف شديد. ولا تثبت مقاومة الشد الاسمية المماثلة التكافؤَ الفلزي.

ويمثل M789 درجة خالية من الكوبالت ومتميزة ضمن هذا الجهد الأوسع. ولا ينبغي وصفه بأنه بديل كيميائي للدرجات التقليدية من 18Ni، لأن تركيبه وتفاعلات ترسيبه ونافذة معالجته الحرارية واستجابته لتاريخ التصنيع مسائل مستقلة. فتسمية الدرجة تحدد نظامًا سبائكيًا معينًا ومواصفةً للمعالجة، ولا تعني إمكانية نقل جدول التخمير المحلولي أو التعتيق المستخدم لـ18Ni(250) أو 18Ni(300) أو مادة AMS6515 من دون إجراء التحقق.

تصنيع M789 بواسطة الانصهار بسرير المسحوق بالليزر

يضيف الانصهار بسرير المسحوق بالليزر طبقة أخرى إلى علم الفلزات. إذ تُصهر المادة وتُجمَّد في مسارات وطبقات صغيرة عديدة، مع تدرجات حرارية حادة، وتبريد سريع، وإعادة تسخين متكررة، واتجاه بناء يمكن أن يسبب نسيجًا وتباينًا موضعيًا. ولذلك قد تحتوي الحالة الناتجة مباشرة من التصنيع على انفصال مكوِّناتي، وإجهاد متبقٍّ، وبنية خلوية فرعية، وقابلية غير متجانسة للترسيب، حتى قبل بدء التعتيق التقليدي.

وبالنسبة إلى M789 المصنّع بالانصهار بسرير المسحوق بالليزر، لا تمثل المعالجة الحرارية خطوة ثابتة واحدة. إذ تقيّم المذكرة التقنية 2352 الصادرة عن NIST في عام 2025 معالجات التخمير المحلولي، والتخمير بين الحرج، والتعتيق لهذه الدرجة الخالية من الكوبالت. ويُقصد من التخمير المحلولي إعادة توزيع المذاب وتقليل آثار التاريخ الحراري للحالة الناتجة من التصنيع. أما التخمير بين الحرج فيوفر مسارًا مختلفًا لتعديل المصفوفة وتوازن الأطوار قبل التعتيق. ويحدد التعتيق بعد ذلك حجم الرواسب المقوِّية وكثافتها وتوزيعها. ومن ثم يمكن للتسلسل المختار أن يغير الصلادة وسلوك الشد والمطيلية والتباين الاتجاهي، حتى عندما يكون مسحوق السبيكة اسميًا هو نفسه.

كما يجعل مسار التصنيع الإضافي الاختبار المعتمد على الاتجاه أمرًا ضروريًا. ففي دراسة أجراها NIST عام 2024 على فولاذ ماراجينغ مُصنَّع بالإضافة، أظهرت العينات المصنّعة بالانصهار بسرير المسحوق بالليزر اختلافات في الصلادة والصلابة باختلاف اتجاه البناء. وتعكس هذه الفروق التفاعل بين التجمّد الطبقي وعدد العيوب والنسيج والمعالجة الحرارية. وهي لا تمثل دليلًا على أن لدى M789 مبدأ تقوية أساسيًا مختلفًا؛ بل تُظهر أن مسار المعالجة يعدّل كيفية تجسيد ذلك المبدأ.

وأفادت أعمال NIST المتعلقة بمراقبة التعب بنتيجة مهمة أخرى: إذ أمكن لقياسات النفاذية المغناطيسية كشف ضرر التعب قبل حدوث الفشل. وتستجيب أنواع فولاذ الماراجينغ للضرر الميكانيكي من خلال تغيرات في بنيتها المجهرية المارتنسيتية المحتوية على الرواسب، ويمكن لهذه التغيرات أن تؤثر في السلوك المغناطيسي. وتفيد هذه المراقبة في المواد المصنّعة بالإضافة، لأن أداء التعب قد يتأثر بعيوب عدم الاندماج وحالة السطح والإجهاد المتبقي واتجاه البناء، إضافةً إلى حالة الترسيب.

وهكذا يبرهن M789 على النقطة الأساسية في علم فلزات فولاذ الماراجينغ الخالي من الكوبالت. فإزالة الكوبالت لا تختزل المسألة إلى وصفة معدلة. بل يجب تصميم الدرجة وفق كيمياء الترسيب الخاصة بها، ثم معالجتها من خلال جدول حراري ملائم لبنيتها المجهرية الابتدائية. ومع الانصهار بسرير المسحوق بالليزر، يسهم كل من المسحوق وتاريخ المسح واتجاه البناء والتخمير اللاحق للتصنيع ومعالجة التعتيق في النتيجة النهائية.

التصنيع الإضافي يغيّر المشكلة الميتالورجية

لا يدخل فولاذ الماراجينغ المصنَّع بواسطة الاندماج بالمسحوق على سرير الليزر (LPBF) إلى المعالجة الحرارية بالبنية نفسها التي تكون موجودة في القضبان أو الصفائح أو المطروقات. وتسلسل العمليات التقليدي واضح نسبياً: تؤدي المعالجة بالمحلول إلى إذابة عناصر السبيكة، وينتج عن التخمير السريع مارتنسيت منخفض الكربون ليّن نسبياً، ثم تؤدي المعالجة بالتعتيق قرب 480 °C إلى ترسيب مركبات بين فلزية ترفع المقاومة. ويصف التقرير الداخلي 8582 الصادر عن NIST (2025) هذا التسلسل بأنه معالجة بالمحلول وتخمير سريع، يتبعها معالجة حرارية بالترسيب، مع توفير الرواسب الدقيقة مقاومة عالية وليونة ومتانة. أما التصنيع الإضافي فيُدخل تسلسلاً آخر قبل تلك العمليات: انصهاراً متكرراً، وتصلباً سريعاً، وإعادة تسخين بواسطة المسارات والطبقات اللاحقة، وتبريداً داخل جزء مقيّد، وأحياناً إزالة للإجهادات قبل التعتيق النهائي.

وتكتسب هذه التفرقة أهميتها لأن التقسية التحولية والتقسية بالترسيب تؤديان وظيفتين مختلفتين. فلا يعتمد فولاذ الماراجينغ أساساً على مارتنسيت غني بالكربون لزيادة مقاومته. وتصف ASM International هذه العائلة بأنها فولاذ منخفض الكربون جداً وعالي النيكل، يحتوي على إضافات مثل الكوبالت والموليبدينوم؛ وتتراوح مقاومات الخضوع التجارية لها من 1030 إلى 2420 MPa، مع حدوث ترسيب للمركبات البين فلزية عند نحو 480 °C. وتوفر المصفوفة المارتنسيتية البنية التي يحدث فيها الترسيب، لكن الزيادة الرئيسية في الصلادة ومقاومة الخضوع تأتي بعد تشكل أطوار بين فلزية نانوية أو شبه نانوية وحدوث الترتيب قصير المدى أثناء التعتيق.

ويغيّر LPBF كلاً من المارتنسيت الابتدائي والمسار الذي تتشكل عبره الرواسب لاحقاً.

الاندماج بالمسحوق على سرير الليزر والبنى المجهرية الاتجاهية

في LPBF، يمسح ليزر مركّز طبقة مسحوق رقيقة وينشئ سلسلة من أحواض الانصهار المتداخلة. ويتميز كل حوض بتدرج حراري حاد: إذ تُسخَّن المادة القريبة من حد الانصهار وتُعاد صهرها جزئياً، بينما تبرد المادة الموجودة فوق الحوض بسرعة. ثم تعيد الطبقة التالية تسخين جزء من الطبقة السابقة. ولذلك يحتوي المكوّن على العديد من التواريخ الحرارية الموضعية، بدلاً من تعرض واحد داخل فرن. ويؤثر اتجاه المسح، وسماكة الطبقة، وقدرة الليزر، وسرعة المسح، وتباعد المسارات، وانقطاع البناء، في ذلك التاريخ الحراري.

يمكن أن ينتج عن التصلب السريع بُنى خلوية أو عمودية دقيقة مصطفّة مع التدرج الحراري. وعادةً ما ترتبط هذه التدرجات ارتباطاً قوياً باتجاه البناء، ولذلك قد يصبح شكل الحبيبات والنسج البلوري اتجاهيين. وقد تظل حدود أحواض الانصهار ظاهرة في الحالة المبنية، رغم أن المعالجة الحرارية اللاحقة يمكن أن تقلل تباينها أو تزيله. ولا تُعد البنية الناتجة مجرد «مارتنسيت مخمَّر سريعاً» بالمعنى التقليدي؛ بل هي مارتنسيت تشكّل بعد سلسلة من أحداث التصلب وإعادة التسخين، مع وراثتها الانفصال الموضعي وإمكانات الترسيب الناتجة عن تلك الأحداث.

وتضيف العيوب مشكلة ثانية. وتنشأ مسام عدم الاندماج عندما لا ترتبط المسارات أو الطبقات المتجاورة ارتباطاً كاملاً. وقد تنشأ المسام الغازية في المسحوق أو ينحصر الغاز أثناء الانصهار. ويمكن لعدم استقرار نمط الثقب المفتاحي أن يولّد فراغات غير منتظمة وأكبر حجماً. وتقلل هذه العيوب مساحة تحمل الأحمال وتعمل كمواقع لبدء شقوق الكلال، في حين يؤثر موضعها بالنسبة إلى اتجاه البناء في الاستجابة المقاسة. كما تتولد الإجهادات المتبقية لأن المنطقة التي يسخنها الليزر تتمدد وتنكمش وهي محاطة بمادة أبرد وأقل قابلية للتشوه. وقد ينجم عن ذلك تشوه، وزيادة خطر التشقق المجهري، وتغيرات موضعية في استقرار الأطوار.

وتتحكم التركيبة في مدى أهمية هذه التأثيرات. فلا يمكن التعامل مع درجة تحتوي على الكوبالت مثل 18Ni(250) على أنها قابلة للتبادل مع درجة خالية من الكوبالت. ويحدد تعريف المواد الصادر عن NASA في عام 2018 أن 18Ni(250) تعادل تقريباً 250 ksi، بينما تحدد SAE AMS6515 فولاذاً معيناً مصهوراً بتفريغ مزدوج ومُلدَّناً، يحتوي على 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al. ويرتبط هذا التعيين بالتركيبة وشكل المنتج، وليس بمجرد فئة اسمية من فئات المقاومة. أما M789 الخالية من الكوبالت فلها توازن سبائكي مختلف، ومن ثم استجابة مختلفة للانفصال، وتشكّل المارتنسيت، ومعالجة المحلول، والتعتيق.

التلدين بالمحلول والتلدين بين الحرج في المادة المطبوعة

في المواد التقليدية، يهدف التلدين بالمحلول إلى إدخال عناصر السبيكة في محلول صلب مناسب قبل تشكّل المارتنسيت أثناء التبريد. أما في مادة LPBF، فتؤثر المعالجة أيضاً في الانفصال الخلوي، وبقايا أحواض الانصهار، والإجهادات المتبقية، والبنى غير المتجانسة الناتجة عن إعادة التسخين المتكررة. ويجب النظر إلى درجة الحرارة والزمن معاً. فقد تؤدي المعالجة التي تذيب الانفصال غير المرغوب فيه أيضاً إلى تعزيز نمو الحبيبات، أو تغيير النسج، أو تغيير توزيع المسام والشوائب من دون إزالتها.

ويقيّم المنشور التقني 2352 الصادر عن NIST (2025) تحديداً التلدين بالمحلول، والتلدين بين الحرج، والتعتيق في سبيكة M789 الخالية من الكوبالت والمصنّعة بالاندماج بالمسحوق على سرير الليزر. ولا ينبغي قراءة تلك الدراسة على أنها تحدد جدولاً حرارياً عالمياً واحداً لكل فولاذ ماراجينغ مطبوع. لكنها تثبت أن هذه المتغيرات تحتاج إلى دراسة، لأن حالة البدء في LPBF تختلف عن المواد المخزونية المعالجة تقليدياً.

ويكتسب التلدين بين الحرج أهمية خاصة لأنه يضع الفولاذ ضمن مجال حراري قد يختلف فيه تكوين الأطوار عن ذلك الناتج من معالجة محلول كاملة تقليدية. وفي السبيكة المطبوعة، قد تعدّل هذه المعالجة شكل المارتنسيت، أو المناطق المتحولة عكسياً، أو نمط الانفصال، أو نسبة الأوستنيت. ويمكن أن تؤثر النتيجة في كل من الصلادة والليونة قبل التعتيق، كما يمكن أن تغير مواضع تشكل الرواسب البين فلزية وكيفيته بعد ذلك. وتعتمد فائدة هذا التغير على تركيبة M789، وكثافة الحالة المبنية، والدورة الحرارية السابقة، واتجاه اختبار الخواص الميكانيكية المطلوب.

ويظل التعتيق خطوة التقسية بالترسيب، لكن عبارة «التعتيق عند نحو 480 °C» هي وصف ميتالورجي لا تعليمات تصنيع كاملة. فالزمن، ودرجة الحرارة، ومعدل التسخين، والتلدين السابق، وظروف التبريد، تتحكم جميعاً في التنوي، والنمو، والتخشّن، والترتيب قصير المدى. ويترك التعتيق الناقص جزءاً من إمكانات التقسية غير مستغل؛ بينما قد يؤدي فرط التعتيق إلى تخشّن الرواسب وانخفاض المقاومة. وقد تحتوي المادة المطبوعة أيضاً على مجموعة غير متجانسة من مواقع التنوي أنشأها الانفصال الخلوي وإعادة تسخين أحواض الانصهار. وبالتالي، لا يمكن تلقائياً تعميم استجابة التعتيق المقاسة في عينة LPBF كثيفة ومزالة الإجهادات على كل هندسة أو كل معامل من معاملات البناء.

كما يستحق تسلسل التحولات عناية خاصة. إذ يعزز انخفاض الكربون تشكل مصفوفة مارتنسيتية من الحديد والنيكل، ليّنة ومتينة نسبياً، بدلاً من المارتنسيت عالي الكربون المرتبط عادةً بالفولاذ العادي المخمَّر والمراجَع. ثم يوفر التعتيق جزءاً كبيراً من زيادة الصلادة من خلال الترسيب البين فلزي. وإذا أدت الدورات الحرارية لـ LPBF إلى بقاء الأوستنيت أو تشكل أوستنيت مرتجع، أو إذا غيّر التلدين نسبة هذه الأطوار، فإن النتيجة النهائية تعكس أكثر من مجرد كثافة الرواسب.

الفروق المرتبطة باتجاه البناء في الصلادة والصلابة

غالباً ما يُختبر جزء LPBF على امتداد اتجاه البناء وعبره، وأحياناً بزاوية بالنسبة إليه، لأن بنيته اتجاهية. وقد تنشأ الفروق من عدة مصادر في الوقت نفسه: نمو الحبيبات العمودي، والنسج البلوري، وحدود أحواض الانصهار، واصطفاف المسامية، والإجهادات المتبقية، واتجاه العيوب الحساسة للكلال. وقد تقلل المعالجة الحرارية بعض الفروق، لكنها لا تضمن تماثل الخواص في جميع الاتجاهات.

وأفادت دراسة NIST لعام 2024، المعنونة التحقيق في الرصد الموضعي للكلال في فولاذ الماراجينغ المصنّع إضافياً، بوجود اختلافات مرتبطة باتجاه البناء في الصلادة والصلابة لدى عينات فولاذ الماراجينغ المصنّعة بالمسحوق على سرير الليزر. وتكتسب هذه النتيجة أهميتها تحديداً لأن الصلادة والصلابة مقياسان غير قابلين للتبادل. فالصلادة تتأثر بشدة بحالة المارتنسيت وحالة الرواسب؛ بينما ترتبط الصلابة بدرجة أكبر بالاستجابة المرنة، والنسج، والمسامية، والبنية الفعالة الحاملة للأحمال. ولذلك، قد تشير قيمة الصلادة المعتمدة على الاتجاه إلى اختلافات في التعتيق أو تكوين الأطوار، في حين قد تشير قيمة الصلابة المعتمدة على الاتجاه بدرجة أكبر إلى النسج أو العيوب أو الإجهادات المتبقية.

ووجد عمل NIST نفسه أن قياسات النفاذية المغناطيسية يمكن أن تكشف أضرار الكلال قبل حدوث الفشل. وتربط هذه الملاحظة الاستجابة المغناطيسية بالبنية المجهرية والضرر المتطورين، بدلاً من اعتبار المكوّن المطبوع متجانساً ميكانيكياً إلى أن يصبح الشق مرئياً. كما توضح سبب ضرورة النظر إلى المعالجة الحرارية بعد البناء والفحص معاً. فقد تغيّر المعالجة الاستجابة المغناطيسية، والصلادة، والإجهادات المتبقية، وسلوك الكلال في الوقت نفسه.

وعليه، فالسؤال الميتالورجي العملي ليس ما إذا كان LPBF «يعمل» مع فولاذ الماراجينغ بصورة مجردة، بل ما إذا كانت كيمياء مسحوق محددة، واستراتيجية مسح، وكثافة، واتجاه بناء، ومسار تلدين، وجدول تعتيق محددة، تنتج مصفوفة مارتنسيتية مضبوطة ومجموعة رواسب مضبوطة ذات خواص اتجاهية مقبولة. وقد تختلف الإجابات بالنسبة إلى الدرجات المحتوية على الكوبالت وM789 الخالية من الكوبالت. فالتصنيع الإضافي لا يستبدل تسلسل الماراجينغ؛ بل يجعل التاريخ الحراري السابق جزءاً من ذلك التسلسل.

الاختبار والتوصيف والرصد الموضعي للتعب

لا يمكن توصيف فولاذ الماراجينغ بقيمة واحدة لمقاومة الشد. إذ تعتمد الاستجابة المقاسة على الدرجة، وشكل المنتج، وحالة المعالجة الحرارية، واتجاه العينة، ومسار التصنيع. فقد يُسمّى قضيب مُلدَن بالمحلول، ومطروقة مُعمّرة، وقطعة مصنّعة بتقنية دمج طبقة مسحوق بالليزر من سبيكة M789 الخالية من الكوبالت، جميعها فولاذ ماراجينغ، رغم احتوائها على تجمعات مختلفة من الرواسب، وبنى مختلفة من العيوب، وإجهادات متبقية متفاوتة.

وتفسّر السلسلة الفلزية السبب في ذلك. فعلى خلاف أنواع الفولاذ التقليدية المقسّاة والمراجَعة، تحتوي أنواع فولاذ الماراجينغ على قدر ضئيل جداً من الكربون، ولا تستمد مقاومتها الرئيسية من مارتنسيت غني بالكربون. وينتج عن التخمير بالمحلول والتقسية بالتبريد مصفوفة من مارتنسيت الحديد–النيكل الصفائحي منخفض الكربون، تكون لينة نسبياً. ثم تؤدي المعمّرة، التي تُجرى عادةً بالقرب من 480 °C، إلى تكوين رواسب بين فلزية دقيقة وتعزيز الترتيب قصير المدى. ويورد وصف ASM International لعام 2018 مقاومات خضوع تجارية تتراوح بين 1030 و2420 MPa، إلا أن هذه القيم تمثل تراكيب وحالات مختلفة، لا خاصية جوهرية واحدة لعائلة فولاذ الماراجينغ.

الاختبارات الميكانيكية والنتائج المعتمدة على الاتجاه

ينبغي أن يورد اختبار الشد الحالة الكاملة للمادة، بما في ذلك تعيين الدرجة، وشكل المنتج، ومعالجة المحلول، ومعالجة التعميّر، واتجاه العينة، ودرجة حرارة الاختبار، ومعدل الانفعال. ويمكن أن تتغير مقاومة الخضوع، ومقاومة الشد القصوى، والاستطالة، والانكماش في المساحة بدرجة كبيرة تبعاً لمدة التعميّر. وقد تترك المعمّرة الناقصة المقاومةَ دون الحالة المحددة، مع الاحتفاظ بمطيلية مفيدة؛ بينما تؤدي المعمّرة المفرطة إلى تخشين تجمع الرواسب أو تغييره، وقد تخفض المقاومة حتى مع تغير الاستقرار الأبعادي.

وتكتسب التفرقة بين التقسية التحولية والتقسية بالترسيب أهمية أثناء تفسير النتائج. فالتبريد السريع يُنتج المارتنسيت بالفعل، إلا أن هذا المارتنسيت يكون، في تركيب الماراجينغ منخفض الكربون، ليناً ومتِيناً نسبياً. ويصف التقرير الداخلي لـ NIST رقم 8582، المنشور في عام 2025، الإذابة والتبريد السريع بوصفهما الخطوة الأولى، يليهما علاج حراري بالترسيب يولّد رواسب دقيقة والمقاومة العالية والمطيلية والمتانة المرتبطة بالحالة المُعمّرة. ولذلك لا يمكن لنتيجة شد لمادة معالجة بالمحلول أن تمثل نتيجة لدرجة مُعمّرة.

كما تتطلب المعايير وأسماء الدرجات عناية خاصة. إذ تحدد NASA فولاذ 18Ni(250) على أنه يقارب 250 ksi، أي نحو 1724 MPa، إلا أن هذا التعيين لا يجعل كل سبيكة 18Ni مكافئة له. وتحدد SAE AMS6515 فولاذاً معيناً مصهوراً بتقنية الصهر المزدوج في الفراغ ومُلدّناً، يحمل التعيين «18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al»، ويُورَّد في صورة قضبان أو مطروقات أو أنابيب أو حلقات. ولا يجوز نقل متطلبات تركيبه الكيميائي وشكل منتجه إلى سبيكة خالية من الكوبالت بناءً على افتراض.

وتستخدم الدرجات المحتوية على الكوبالت، مثل 18Ni(200) و18Ni(250) و18Ni(300)، النيكل والكوبالت والموليبدينوم والتيتانيوم، وأحياناً الألومنيوم، لتحديد استجابتها للترسيب. أما M789 الخالية من الكوبالت فهي نظام سبائكي مستقل، وليست بديلاً كيميائياً مباشراً. وتتطلب نافذة معالجتها الحرارية، وكيمياء رواسبها، وسلوك الأوستنيت المحتجز فيها، واستجابتها لعيوب التصنيع، قياسات منفصلة. ويقيّم تقرير NIST التقني رقم 2352، المنشور في عام 2025، تحديداً معالجات التخمير بالمحلول، والتخمير بين الحرج، والتعميّر الخاصة بسبيكة M789 المصنّعة بتقنية دمج طبقة مسحوق بالليزر.

ويجب أن تراعي الاختبارات الميكانيكية الاتجاه أيضاً. فقد تُظهر المنتجات المدرفلة أو المطروقة فروقاً بين الاتجاهين الطولي والعرضي نتيجة النسيج، والانفصال العنصري، واصطفاف الشوائب، وخطوط انسياب المعدن. وتضيف القطع المضافة الصنع إلى القائمة اتجاه البناء، وواجهات الطبقات، واستراتيجية المسح، والمسافة بين مسارات التهشير، والتمريرات المحيطية، وتراكم الحرارة. وفي دراسة أجرتها NIST عام 2024 على فولاذ ماراجينغ مصنّع بالإضافة، أظهرت العينات اختلافات في الصلادة والصلابة بحسب اتجاه البناء. وتُعد هذه النتيجة تحذيراً من اعتبار نموذج مادة متساوي الخواص صالحاً تلقائياً لمكوّن مطبوع.

وينبغي أن يستخدم اختبار التعب الاتجاه وحالة السطح المتوقعين أثناء الخدمة. فقد تكشف الاختبارات المضبوطة بالإجهاد والاختبارات المضبوطة بالانفعال اتجاهات مختلفة للضرر، في حين يقيس اختبار نمو الشق خاصية مختلفة عن اختبار التحمل على عينة ملساء. وقد تهيمن العينات المحززة، والإجهادات المتبقية، وخشونة السطح، ومسام عدم الاندماج، والمسامية الغازية، والشوائب، على النتائج في المواد المصنّعة بالإضافة. ولذلك تكون هناك حاجة إلى اختبارات متانة الكسر ونمو شقوق التعب عندما يعتمد تقييم المكوّن على عيب قائم، لا على المقاومة الاسمية وحدها.

الصلادة والصلابة والفحص البنيوي المجهري

يُعد اختبار الصلادة فحصاً سريعاً للحالة، وليس بديلاً عن توصيف الشد أو التعب. ويمكن لقياسات روكويل C وفيكرز والصلادة المجهرية أن تحدد الزيادة الناجمة عن التعميّر، وأن ترسم التباين الموضعي عبر اللحام أو البناء أو المنطقة المتأثرة بالحرارة أو السطح المشغّل آلياً. وقد يكشف قياس تدرج الصلادة عبر قطعة مصنّعة بالإضافة اختلافات في التاريخ الحراري تخفيها قراءة حجمية واحدة. غير أن تحويل الصلادة بين المقاييس يضيف قدراً من عدم اليقين، ولا سيما عند الصلادات العالية جداً أو عبر التدرجات.

وتوصف الصلابة المرنة عادةً بمعامل يونغ أو معامل القص أو معامل مرن فوق صوتي، لا بالصلادة. وقد يغير التعميّر المعامل بدرجة أقل كثيراً من تأثيره في مقاومة الخضوع، إلا أن المسامية والتشقق والنسيج البلوري واتجاه البناء قد تُحدث فروقاً قابلة للقياس. ولذلك تُعد نتيجة اتجاه البناء التي توصلت إليها NIST مهمة: فقد يعكس اختلاف الصلابة بنية العملية أو العيوب أو النسيج أو هندسة القياس، ولا ينبغي تجاهله لمجرد أن للسبيكة التركيب الكيميائي الاسمي نفسه.

ويربط الفحص البنيوي المجهري تلك القياسات بآلية التقوية. ويمكن للمجهر الضوئي أن يكشف هندسة حوض الانصهار السابقة، وشكل الحبيبات، والتطبّق، والمسامية الإجمالية. ويلائم المجهر الإلكتروني الماسح فحص أسطح الكسر والتباين المرتبط بالرواسب، في حين يستطيع المجهر الإلكتروني النافذ تمييز الجسيمات البين فلزية النانوية التي تكون صغيرة جداً بحيث يتعذر فحصها بصرياً في الظروف الاعتيادية. ويمكن لحيود الإلكترونات المرتدة أن يرسم خرائط حزم المارتنسيت الصفائحي، والنسيج البلوري، وعدم التطابق الموضعي، والمناطق المعاد تبلورها. كما يمكن لحيود الأشعة السينية أن يساعد في تحديد الأطوار، وقياس الإجهاد المتبقي، والكشف عن الأوستنيت المحتجز أو المرتد.

وينبغي أن يقارن الفحص بين المواد المعالجة بالمحلول، والمُعمّرة، والمتعبة. فقد ينتج عن التعميّر المفرط، والأوستنيت المرتد، وتخشّن الرواسب، والتشوه عند رأس الشق، دلائل مختلفة حتى عندما تكون الصلادة الحجمية متشابهة. وفي تقنية دمج طبقة مسحوق بالليزر، قد توفر عيوب عدم الاندماج وبقايا المسحوق غير المنصهر مساراً أقصر إلى الفشل من تغير في ترسيب المصفوفة. ولذلك يربط التقرير ذو المعنى سلوك الكسر أو التعب المرصود بالدورة الحرارية الفعلية، بدلاً من عزو كل اختلاف إلى الدرجة الاسمية.

النفاذية المغناطيسية بوصفها إشارة لرصد التعب

النفاذية المغناطيسيةالنفاذية المغناطيسية مقياس لمدى سهولة دعم المادة للتدفق المغناطيسي؛ ويمكن أن تؤدي التغيرات في الإجهاد أو البنية المجهرية أو الضرر إلى تغيير الاستجابة المقاسة.

فولاذ الماراجينغ من المواد الحديدية المغناطيسية، ولذلك يمكن لاستجابته المغناطيسية أن توفر معلومات عن التغيرات في حالة الإجهاد والبنية المجهرية والضرر. وتصف النفاذية المغناطيسية مدى سهولة دعم المادة للتدفق المغناطيسي. ويمكن للتشوه اللدن، وإعادة ترتيب الانخلاعات، وتكوّن الشقوق، والإجهاد المتبقي، وتغيرات الأطوار، أن تغيّر سلوك المجالات المغناطيسية، وبالتالي أن تغيّر الإشارة المقاسة. ولا تكون الاستجابة فريدة لضرر التعب، مما يجعل معايرة ظروف القياس والتحكم فيها أمراً ضرورياً.

وأفادت دراسة NIST لعام 2024، Investigation of Additively Manufactured Maraging Steel، بأن قياسات النفاذية المغناطيسية كشفت ضرر التعب قبل فشل العينة. وتكتسب هذه النتيجة أهمية لأنها تشير إلى إمكانية استخدام إشارة غير تلامسية أو محدودة التدخل لتتبع الضرر أثناء التحميل الدوري. وقد يحدد اتجاه النفاذية انتقالاً من التشوه المستقر إلى الضرر المتسارع قبل ظهور شق مرئي أو حدوث الكسر النهائي.

وتظل هذه النتيجة حصيلة للرصد والبحث، وليست بديلاً عن التأهيل. إذ تتأثر النفاذية بتركيب السبيكة، وحالة التعميّر، واتجاه البناء، والنسيج، والإجهاد المتبقي، وموضع المسبار، ومسافة الرفع، والهندسة، ودرجة الحرارة، والتاريخ الكهرومغناطيسي. ولذلك يجب ربط تغير الإشارة بأدلة مرافقة، مثل بيانات دورات الحمل، وقياس الانفعال، والانبعاث الصوتي، والفحص المجهري، وقياس طول الشق، أو الفحص البعدي لسطح الكسر.

ولا يزال اختبار التعب الرسمي هو الذي يحدد العلاقة بين الإجهاد وعدد الدورات والبيئة واحتمال الفشل. كما تظل ميكانيكا الكسر هي التي تحدد كيفية نمو شق معلوم وما إذا كان من الممكن تحمّل عيب حرج. ولا يزال تأهيل المكوّن يتطلب ضوابط محددة للمادة، وتأهيلاً للعملية، وطرائق للفحص، ومعايير للقبول، وهندسة ممثلة. ويمكن للرصد المغناطيسي أن يضيف إنذاراً مبكراً أو ينتج بيانات بحثية قيّمة، لكنه لا يستطيع بمفرده اعتماد قطعة من فولاذ الماراجينغ أو أن يحل محل تقييم مُثبت لتحمّل الضرر.

التطبيقات ومنطق الاختيار بعيدًا عن الادعاءات التسويقية

سياقات الطيران والفضاء وصناعة العدد

يُختار فولاذ الماراجنغ في سياقات الطيران والفضاء وصناعة العدد استنادًا إلى مجموعة متتابعة ومحددة من الخصائص، وليس إلى مقاومة الشد وحدها. تتكون بنيته المجهرية من مارتنسيت صفائحي من الحديد والنيكل منخفض الكربون جدًا، يتشكل أثناء التبريد من درجة حرارة التخمير بالمحلول. ولا يؤدي هذا التحول إلى تقسية الفولاذ إلا بدرجة متوسطة؛ إذ يصف التقرير الداخلي رقم 8582 الصادر عن NIST المارتنسيت المبرَّد بأنه لين نسبيًا قبل إجراء معالجة الترسيب اللاحقة. ثم يؤدي التعتيق عند نحو 480 °C إلى تكوين رواسب دقيقة من المركبات بين الفلزية، مع إسهام الترتيب قصير المدى أيضًا في تسلسل التقسية الذي حددته ASM International.

ويؤثر هذا التمييز في كيفية تصنيع المادة وتحويلها إلى مكوّن. إذ يمكن تشغيل الجزء المعالَج بالمحلول أو تشكيله أو إنهاؤه بطرق أخرى قبل التعتيق، وبعد ذلك ترتفع مقاومته بدرجة كبيرة. وقد أبلغت ASM International في عام 2018 عن إجهادات خضوع تجارية تتراوح بين 1030 و2420 MPa، في حين تحدد NASA الفئة 18Ni(250) باعتبارها فئة تبلغ مقاومتها نحو 250 ksi. وتصف هذه الأرقام فئات وحالات معينة؛ ولا تمثل خاصية عامة لكل فولاذ يُباع تحت تسمية فولاذ الماراجنغ.

وقد تشتمل مكونات معدات الطيران والفضاء، بناءً على ذلك، على أجزاء تجعل هندستها وكتلتها وإمكانية الوصول إليها أثناء المعالجة الحرارية حالةَ المعالجة بالمحلول مفيدة خلال التصنيع، على أن يُجرى التعتيق بعد عمليات التشغيل الحرجة. أما سياقات صناعة العدد فقد تشمل القوالب أو السوالب أو مكونات التشكيل التي يجب أن تتعايش فيها مقاومة الضغط العالية ومقاومة الشد العالية مع أبعاد مضبوطة. والخاصية المادية ذات الصلة هي اجتماع مصفوفة مارتنسيتية منخفضة الكربون، واستجابة للترسيب، وإمكانية تحديد حالة المعالجة الحرارية — وليس الادعاء العام بأن فولاذ الماراجنغ مناسب لكل جزء يتعرض لأحمال عالية.

كما يفرض شكل المنتج قيودًا على التطبيق. فعلى سبيل المثال، تحدد المواصفة SAE AMS6515 فولاذًا مصهورًا بالتفريغ المزدوج ومُخمَّرًا، بتركيب وفق التسمية 18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al، وتشمل القضبان، والمطروقات، والأنابيب، والحلقات. ولا يمكن استيفاء متطلب مكتوب وفق AMS6515 بمجرد تسمية المادة «فولاذ الماراجنغ»؛ إذ إن أسلوب الصهر، والتركيب الكيميائي، وشكل المنتج، وحالة التخمير كلها أجزاء من تعريف المادة.

عندما لا تكفي المقاومة العالية معيارًا للاختيار

لا يثبت رقم مرتفع لمقاومة الخضوع وحده كفاية مقاومة الكسر أو عمر الكلال أو الاستقرار البُعدي أو التوافق مع متطلبات التصنيع. تُقوّى أنواع فولاذ الماراجنغ بواسطة رواسب تُدخَل بعد تكوّن المارتنسيت، ولذلك تعتمد الحالة النهائية على الإذابة، والتبريد، ودرجة حرارة التعتيق، وزمن التعتيق، وسماكة المقطع. وقد لا تؤدي دورة فرن تنتج حالة الترسيب المقصودة في عينة صغيرة إلى النتيجة نفسها عبر حلقة سميكة أو مطروقة. ولذلك يجب أن يشمل التحقق شكل المنتج الفعلي وموقعًا ممثلًا حراريًا له.

وتستحق المتانة معالجة منفصلة. فالمصفوفة منخفضة الكربون تتجنب حالة المارتنسيت الغنية بالكربون المرتبطة بعدد كبير من أنواع الفولاذ التقليدية المقسّاة والمراجَعة، لكن المتانة تظل معتمدة على الفئة، ومحتوى الشوائب، والمعالجة السابقة، وتوزيع الرواسب، والمعالجة الحرارية. وقد تغفل مواصفة تستند فقط إلى الصلادة أو مقاومة الخضوع سلوك الكسر المطلوب عند الشق أو ثقب المسمار أو الوصلة المقعّرة أو العيب الشبيه بالشق.

ويضيف الكلال قيدًا آخر. إذ تتأثر الاستجابة الدورية بإنهاء السطح، والإجهاد المتبقي، والشوائب، والمسامية، والهندسة، والبنية الاتجاهية. وتزداد أهمية هذه العوامل بوجه خاص في المواد المُصنَّعة بالإضافة. وقد أبلغت دراسة In Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel الصادرة عن NIST في عام 2024 عن اختلافات مرتبطة باتجاه البناء في الصلادة والصلابة لدى عينات صُهرت بتقنية دمج طبقة مسحوق بالليزر. ووجد العمل نفسه أن قياسات النفاذية المغناطيسية يمكن أن تكشف ضرر الكلال قبل حدوث الفشل. ولا تلغي نتائج المراقبة هذه الحاجة إلى اختبار الكلال؛ بل تبين أن مسار التصنيع ينشئ اختلافات قابلة للقياس في البنية والضرر، لا يمكن لاسم الفئة الاسمي وحده أن يلتقطها.

ويجب أيضًا التمييز بين الفئات المحتوية على الكوبالت والفئات الخالية منه. فالفئات التقليدية مثل 18Ni(250) تستمد استجابتها للترسيب من تركيب يحتوي على كميات كبيرة من النيكل والكوبالت والموليبدينوم، وعلى التيتانيوم أو الألومنيوم بحسب الفئة. أما M789 الخالي من الكوبالت فليس قابلًا للاستبدال التركيبي بهذه الفئات. وتقيّم المذكرة الفنية رقم 2352 الصادرة عن NIST، والمنشورة في عام 2025، التخمير بالمحلول، والتخمير بين الحرجين، والتعتيق، على نحو خاص بالنسبة إلى M789 الخالي من الكوبالت والمُنتَج بدمج طبقة مسحوق بالليزر. وتُعد معالجتها المنفصلة لهذه الدورات دليلًا على أن الفئة ومسار المعالجة يغيران التاريخ الحراري المطلوب.

ويُعد التحكم البُعدي معيارًا آخر للاختيار. فالكربون المنخفض يحد من تأثيرات التحول الناجمة عن الكربون، لكن الجزء لا يزال يتعرض لتغير بُعدي أثناء تكوّن المارتنسيت والتعتيق بالترسيب. ويجب تحديد سماحات التشغيل، والتثبيت، وتسلسل التشغيل، ودرجة حرارة القياس استنادًا إلى الفئة المحددة ومسار المعالجة. وعبارة «تشوه منخفض» ليست بديلًا عن بيانات العملية المقيسة.

مواءمة الفئة وشكل المنتج والحالة مع المتطلب

ينبغي أن يبدأ الاختيار بالمواصفة الحاكمة وبنمط فشل المكوّن. ويجب تحديد مقاومة الخضوع والشد المطلوبة، ومتانة الكسر، وأداء الكلال، ونطاق الصلادة، والسماحية البُعدية، وبيئة التآكل، وسماكة المقطع، وعمليات التصنيع المسموح بها. ثم يجب تحديد تسمية الفئة الدقيقة والمواصفة القياسية التي تتحكم في التركيب الكيميائي، والنظافة، وممارسة الصهر، وشكل المنتج، وحالة التسليم.

وتتمثل الخطوة التالية في الفصل بين التقسية بالتحول والتقسية بالترسيب. ويجب التأكد من أن التخمير بالمحلول والتبريد السريع ينتجان البنية المارتنسيتية المطلوبة، ثم التأكد من أن التعتيق يولّد توزيع المركبات بين الفلزية المقصود من دون فرط في التعتيق. وينبغي أن يحدد سجل العملية تجانس الفرن، وطريقة التحميل، وظروف التبريد السريع، ودرجة الحرارة، والزمن، وموقع العينة. ولا تكفي الصلادة وحدها دليلًا؛ بل ينبغي أن تتوافق اختبارات الشد، واختبارات المتانة، والفحص المعدني، والقياسات البُعدية مع خطة التأهيل.

وبالنسبة إلى المواد المشغولة، يجب مقارنة الهندسة المطلوبة بالأشكال التي تسمح بها المواصفة — مثل القضيب أو المطروقة أو الأنبوب أو الحلقة في AMS6515 — مع مراعاة انسياب الحبيبات، ونسبة الاختزال، وسماكة المقطع. أما في حالة دمج طبقة مسحوق بالليزر، فيجب تأهيل حالة المسحوق، واستراتيجية المسح، واتجاه البناء، ومعالجة المحلول بعد البناء، والمعالجة بين الحرجة حيثما كانت محددة، والتعتيق، والمسامية، والخصائص متباينة الاتجاه، كلٌّ على حدة. ولا يكون الاختيار النهائي قابلًا للدفاع عنه إلا عندما يصف كل من كيمياء الفئة، وشكل المنتج، ومسار المعالجة، وحالة المعالجة الحرارية، وبيانات التحقق، الحالةَ المادية نفسها.

كيفية قراءة مواصفة مادة فولاذ الماراجينغ

تصف مواصفة فولاذ الماراجينغ أكثر من مجرد تحليل السبيكة؛ فهي تحدد سلسلة مترابطة من التركيب، والصهر، والمعالجة الحرارية، وشكل المنتج، والاختبارات، وحدود القبول. وتكتسب هذه التفرقة أهمية لأن فولاذ الماراجينغ لا تزداد مقاومته أساسًا بفعل التقسية التحولية المعتمدة على الكربون. فبنيته بعد المعالجة بالمحلول هي مارتنسيت حديدية–نيكلية منخفضة الكربون على هيئة شرائح، وتكون لينة نسبيًا؛ أما الزيادة الرئيسية في المقاومة فتحدث لاحقًا، عندما تؤدي التعتيقة إلى تكوين رواسب بين فلزية دقيقة.

تصف ASM International أنواع فولاذ الماراجينغ التجارية بأنها أنواع فولاذ منخفضة الكربون جدًا وعالية النيكل، وتحتوي على توليفات من الكوبالت والموليبدينوم والتيتانيوم والألومنيوم. ويحدث ترسب الأطوار بين الفلزية عند درجة حرارة تقارب 480 °C، وتتراوح مقاومات الخضوع التجارية بين 1030 و2420 MPa (ASM International, 2018). ولذلك فإن الإشارة إلى المادة بعبارة «فولاذ ماراجينغ» فقط تحذف معلومات ضرورية للتنبؤ بالأداء.

التركيب الكيميائي وممارسة الصهر

ابدأ بتعيين الدرجة بدقة، لا باسم العائلة. يحدد ‎18Ni(250)‎ فئة مقاومة ترتبط عادةً بمقاومة خضوع تقارب 250 ksi، كما تذكر NASA (2018)، لكنه لا يحل محل مواصفة المادة المعتمدة. وتختلف درجات ‎18Ni‎ في محتوى عناصر السبيكة وفي الخصائص المطلوبة بعد التعتيق. وتستخدم الدرجات المحتوية على الكوبالت عادةً الكوبالت والموليبدينوم لتعزيز تفاعلات الترسب، في حين يمكن أن يسهم التيتانيوم والألومنيوم في تكوين أطوار التقوية. ويظل محتوى الكربون منخفضًا عمدًا لكي يشكل الفولاذ مصفوفة مارتنسيتية متينة منخفضة الكربون، بدلًا من الاعتماد على تحول مارتنسيت عالي الكربون.

يوضح التركيب الكيميائي في SAE AMS6515 مستوى الدقة المتوقع في المواصفة الفعلية. فهي تغطي فولاذًا بتركيب ‎18.5Ni-12.0Co-4.9Mo-1.40Ti-0.10Al‎، كما يحدد التعيين أيضًا القضبان والمطروقات والأنابيب والحلقات التي صُهرت بتقنية التفريغ المزدوج وأُخضعت للتخمير. وهذه الأرقام ليست اختصارًا غير رسمي للدرجة؛ فهي تحدد المستويات الاسمية لعناصر السبيكة، بينما تقدم وثيقة AMS الكاملة النطاقات المسموح بها، وحدود العناصر المتبقية، وإجراءات التحليل.

وتدخل ممارسة الصهر ضمن هوية المادة. فالصهر بالحث في التفريغ، يليه إعادة الصهر بالقوس في التفريغ، أو أي مسار آخر محدد للصهر المزدوج في التفريغ، يمكن أن يقلل الشوائب والغازات المذابة والانفصال الكيميائي مقارنةً بالمعالجة الأقل ضبطًا. ولا يثبت وقوع التركيب الكيميائي ضمن نطاق درجة اسمية التكافؤَ إذا كانت المواصفة تشترط تسلسلًا معينًا للصهر. وتزداد أهمية ذلك في المقاطع الكبيرة، والأجزاء المحملة بإجهادات الكلال، ومكونات الطيران والفضاء، حيث يمكن لتوزيع الشوائب والانفصال الكيميائي أن يؤثرا في الخصائص حتى عندما ينجح التحليل الكيميائي الكلي.

ويجب قراءة الدرجات الخالية من الكوبالت على أنها سبائك مستقلة، لا بدائل للمواد التقليدية المحتوية على الكوبالت. وتعد M789 أحد الأمثلة على ذلك. فتفاعلات الترسب فيها، واستجابتها للمعالجة الحرارية، والخصائص القابلة للتحقيق تختلف عن تلك الخاصة بدرجات ‎18Ni‎ المحتوية على الكوبالت؛ ولذلك لا يجوز تفسير مواصفة M789 بنسخ جدول التعتيق أو توقعات المقاومة الخاصة بـ ‎18Ni(250)‎.

حالة المعالجة الحرارية والخصائص الميكانيكية

تُعد الحالة المذكورة إلى جانب الدرجة أمرًا أساسيًا. إذ يذيب التخمير بالمحلول الرواسب السابقة ويُنشئ حالة أوستنيتية مضبوطة؛ ثم ينتج عن التبريد مارتنسيت منخفض الكربون على هيئة شرائح. ويصف التقرير الداخلي لـ NIST رقم 8582 (2025) هذا التسلسل بأنه ينتج مارتنسيت لينًا نسبيًا قبل أن تؤدي معالجة ترسيبية لاحقة إلى توليد رواسب دقيقة ومقاومة عالية ومطيلية ومتانة مرتفعة. وتؤدي التعتيقة قرب 480 °C إلى الترسب والترتيب قصير المدى، كما يلخص مرجع المعالجة الحرارية الصادر عن ASM.

ولذلك فإن كلمتي «مخمّر» و«معتّق» ليستا مترادفتين. فقد يكون القضيب المخمّر مخصصًا للتشغيل الآلي أو التشكيل، وقد تكون مقاومته أقل بكثير من مقاومة الدرجة نفسها بعد التعتيق. ويجب أن تحدد حالة التعتيق، أو تحيل إلى مرجع يحدد، درجة الحرارة والزمن وطريقة التبريد، وأحيانًا التفاوت المسموح به في الفرن. وتتحكم هذه التفاصيل في حجم الرواسب وكثافتها العددية وحدوث فرط التعتيق. فالجزء الذي عُتّق مدة قصيرة جدًا قد لا يبلغ مقاومة الخضوع المحددة؛ أما الجزء الذي عُرض للحرارة مدة طويلة جدًا أو عند درجة حرارة مرتفعة جدًا فقد تتخشّن رواسبه ويفقد جزءًا من مقاومته.

اقرأ جدول الخصائص الميكانيكية بالاقتران مع حالة المادة وحجم المقطع. فقد تكون لمقاومة الخضوع، ومقاومة الشد القصوى، والاستطالة، والانكماش المساحي، والصلادة، والمتانة الصدمية متطلبات منفصلة لكل منها. ولا تضمن قيمة دنيا لمقاومة الشد قيمةً دنيا لمقاومة الخضوع، كما أن المتطلب عند درجة حرارة الغرفة لا يثبت الأداء عند درجة حرارة أخرى. وتحدد بعض المواصفات حدودًا مختلفة للمنتجات الرقيقة والسميكة، لأن معدل التبريد والانفصال الكيميائي والتجانس الحراري تتغير مع أبعاد المقطع.

كما أن اتجاه الاختبار مهم. فقد تختلف خصائص الشد الطولية عن الخصائص العرضية، ولا سيما في المطروقات والحلقات والصفائح والمواد المصنعة بالإضافة. ويقيّم التقرير الفني لـ NIST رقم 2352 (2025) التخمير بالمحلول، والتخمير بين الحرج، والتعتيق في M789 الخالي من الكوبالت والمصنع بالانصهار الانتقائي لمسحوق الليزر، موضحًا سبب عدم جواز التعامل مع الجزء المطبوع على أنه مادة مشغولة ذات شكل مختلف. وقد وجدت دراسة NIST لعام 2024 بشأن رصد الكلال اختلافات مرتبطة باتجاه البناء في الصلادة والصلابة في فولاذ الماراجينغ المصنع بالانصهار الانتقائي لمسحوق الليزر. كما أفادت بأن قياسات النفاذية المغناطيسية كشفت تلف الكلال قبل حدوث الفشل. وبالنسبة إلى المواد المطبوعة، فإن اتجاه البناء، واستراتيجية المسح، وحالة المسحوق، وحدود المسامية، والمعالجة الحرارية اللاحقة للبناء، كلها تدخل ضمن تعريف العملية.

شكل المنتج والاختبارات وقابلية التتبع

يحدد شكل المنتج المتطلبات المنطبقة. فقد تختلف الحدود البُعدية، ومواضع أخذ العينات، وقواعد المعالجة الحرارية، والاختبارات الميكانيكية بين القضبان والمطروقات والأنابيب والحلقات والصفائح والأجزاء المصنعة بسرير المسحوق. فعلى سبيل المثال، تغطي AMS6515 صراحةً القضبان والمطروقات والأنابيب والحلقات، وليس كل شكل ممكن من أشكال فولاذ الماراجينغ. وتترك الشهادة التي تذكر التركيب الكيميائي دون شكل المنتج فجوة مهمة.

تحقق من كيفية استخراج عينات الاختبار واتجاهها. فقد تشترط المواصفة اختبارات طولية أو عرضية أو شعاعية أو مماسية، مع ربط أخذ العينات بصهيرة أو دفعة أو مطروقة أو جزء نهائي. وتأكد مما إذا كانت الصلادة اختبارًا للإفراج عن المنتج، أو فحصًا تكميليًا، أو بديلًا لا يُسمح به إلا في ظل شروط محددة. وراجع معايير القبول لنتائج الشد، وطاقة الصدم، وتدفق الحبيبات، وعيوب السطح، والشوائب، والفحص غير الإتلافي، والأبعاد، والإصلاح. ولا تكون عبارة «مطابق للمواصفة» ذات معنى إلا عند تحديد الإصدار المشار إليه وجميع الاختبارات المطلوبة.

ينبغي أن تربط قابلية التتبع المنتج النهائي برقم الصهيرة، ومسار الصهر، ودفعة المنتج، وسجلات المعالجة الحرارية، والتحليل الكيميائي، وعينات الاختبار، ونتائج الفحص. وبالنسبة إلى التصنيع بالإضافة، أضف هوية دفعة المسحوق، وسجل إعادة استخدامه، والآلة، ورقم البناء، والاتجاه، وسجل المعلمات.

وتتسم عملية القراءة العملية للمواصفات بالبساطة: حدد الدرجة بدقة؛ وسجل معيار AMS أو المعيار الآخر المنطبق وإصداره؛ وتحقق من التركيب الكيميائي وممارسة الصهر؛ واذكر ما إذا كانت المادة مخمّرة أو معالجة بالمحلول أو معتّقة أو مورّدة في حالة أخرى؛ وحدد شكل المنتج وحجم المقطع؛ واقرأ كل متطلب من متطلبات الخصائص الميكانيكية مع اتجاه الاختبار وموضع العينة؛ ثم تحقق من معايير القبول وسجلات قابلية التتبع. ولا يجوز اعتبار فولاذي ماراجينغ قابلين للمقارنة إلا بعد توافق هذه البنود جميعًا. فالفئة تُعرَّف بسلسلة من العمليات والمواصفات، لا بتركيب سبائكي عالمي واحد.

المراجع

1. [1]ASM International. Maraging Steels. ASM Handbook, 2018. ASM Handbook, Volume 4A, Steel Heat Treating Fundamentals and Processes
2. [2]National Institute of Standards and Technology. NIST Internal Report 8582. NIST Internal Report, 2025. NIST Internal Report 8582
3. [3]National Institute of Standards and Technology. In Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel. NIST investigation, 2024. In Situ Fatigue Monitoring Investigation of Additively Manufactured Maraging Steel
